Cara Menggunakan Multimeter Digital DT9205A Panduan Lengkap untuk Pemula

Pernahkah Anda bertanya-tanya bagaimana para teknisi listrik, mekanik, atau bahkan penggemar elektronik dapat mengukur tegangan, arus, dan resistansi dengan mudah? Jawabannya ada pada alat yang serbaguna: multimeter digital. Salah satu yang populer dan mudah digunakan adalah DT9205A. Mari kita selami dunia pengukuran listrik dengan panduan komprehensif tentang cara menggunakan multimeter digital DT9205A.

DT9205A adalah alat ukur elektronik yang penting. Alat ini memungkinkan pengukuran berbagai parameter listrik, mulai dari tegangan AC/DC, arus DC, resistansi, hingga pengujian dioda dan kontinuitas. Dengan memahami setiap bagian, fungsi tombol, dan langkah-langkah penggunaan, Anda akan dapat menguasai alat ini dan memaksimalkan kemampuannya dalam berbagai proyek elektronik dan perbaikan.

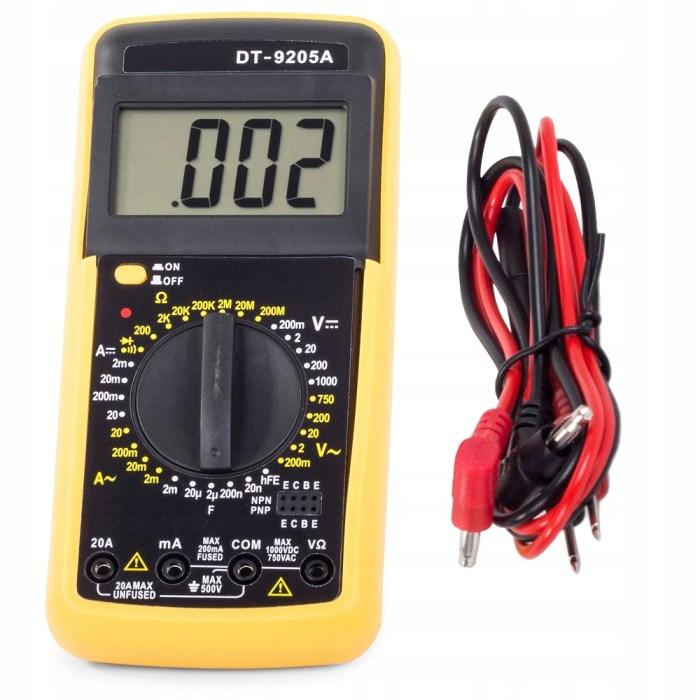

Pengenalan Multimeter Digital DT9205A

Multimeter digital DT9205A adalah alat ukur elektronik serbaguna yang sangat populer di kalangan teknisi, hobiis, dan profesional di bidang elektronika. Alat ini mampu mengukur berbagai parameter listrik dengan akurasi yang baik, menjadikannya perangkat penting untuk diagnosis, perbaikan, dan pengembangan rangkaian elektronik. Mari kita telusuri lebih dalam tentang multimeter digital DT9205A.

Apa Itu Multimeter Digital DT9205A?

Multimeter digital DT9205A adalah perangkat yang menggabungkan beberapa fungsi pengukuran dalam satu unit. Secara umum, alat ini dapat mengukur tegangan (volt), arus (ampere), resistansi (ohm), dan beberapa model bahkan dapat mengukur frekuensi, kapasitansi, suhu, dan parameter lainnya. Komponen utama dari DT9205A meliputi:

• Layar LCD: Menampilkan hasil pengukuran secara digital. Layar biasanya menampilkan angka, simbol satuan, dan indikator lainnya.
• Tombol dan Saklar: Digunakan untuk memilih fungsi pengukuran, rentang pengukuran, dan fitur tambahan seperti hold (menahan nilai pengukuran) dan backlight (pencahayaan latar).
• Terminal Input: Tempat untuk menghubungkan probe (kabel) multimeter ke rangkaian yang akan diukur. Biasanya terdapat terminal untuk tegangan, arus, dan resistansi.
• Probe: Kabel dengan ujung yang tajam atau klip yang digunakan untuk menyentuh titik-titik pengukuran pada rangkaian.
• Chipset: Otak dari multimeter, bertanggung jawab untuk memproses sinyal dari rangkaian dan menampilkan hasilnya.
• Baterai: Menyediakan daya untuk mengoperasikan multimeter.

Multimeter digital DT9205A berfungsi dengan cara menerima sinyal dari rangkaian yang diukur melalui probe, memproses sinyal tersebut, dan menampilkannya dalam bentuk digital pada layar. Setiap fungsi pengukuran (tegangan, arus, resistansi, dll.) menggunakan sirkuit internal yang berbeda untuk mengolah sinyal yang sesuai.

Keunggulan Multimeter Digital DT9205A

DT9205A menawarkan beberapa keunggulan dibandingkan dengan multimeter analog, di antaranya:

• Akurasi: Multimeter digital umumnya lebih akurat dalam pengukuran dibandingkan dengan multimeter analog.
• Kemudahan Pembacaan: Layar digital memudahkan pembacaan nilai pengukuran, menghilangkan kesalahan paralaks yang mungkin terjadi pada multimeter analog.
• Rentang Pengukuran Luas: DT9205A seringkali memiliki rentang pengukuran yang lebih luas dibandingkan multimeter analog.
• Fitur Tambahan: Beberapa model DT9205A dilengkapi dengan fitur tambahan seperti pengukuran frekuensi, kapasitansi, dan suhu, yang tidak tersedia pada multimeter analog.
• Resistansi Input Tinggi: Multimeter digital memiliki resistansi input yang tinggi, yang meminimalkan pengaruh terhadap rangkaian yang diukur.

Spesifikasi Teknis Utama DT9205A

Berikut adalah tabel yang merangkum spesifikasi teknis utama dari multimeter digital DT9205A:

Parameter	Rentang Pengukuran	Akurasi	Resolusi
Tegangan DC	200mV – 1000V	±(0.5% + 2 digit)	0.1mV – 1V
Tegangan AC	200mV – 750V	±(0.8% + 3 digit)	0.1mV – 1V
Arus DC	200µA – 10A	±(1.0% + 2 digit)	0.1µA – 0.01A
Resistansi	200Ω – 200MΩ	±(0.8% + 1 digit)	0.1Ω – 100kΩ
Kapasitansi (Tergantung Model)	2nF – 200µF	±(2.5% + 5 digit)	1pF – 0.1µF
Frekuensi (Tergantung Model)	2kHz – 20kHz	±(1.5% + 5 digit)	1Hz – 10Hz

Perlu diingat bahwa spesifikasi di atas dapat bervariasi tergantung pada produsen dan model DT9205A tertentu. Selalu rujuk pada manual pengguna untuk informasi yang lebih detail.

Kegunaan Umum Multimeter Digital dalam Berbagai Bidang

Multimeter digital memiliki berbagai kegunaan dalam berbagai bidang, termasuk:

• Elektronika: Mengukur tegangan, arus, resistansi, dan parameter lainnya pada rangkaian elektronik untuk diagnosis dan perbaikan.
• Listrik: Memeriksa tegangan pada stop kontak, mengukur arus pada kabel, dan mendeteksi masalah pada instalasi listrik.
• Otomotif: Menguji sensor, aktuator, dan komponen listrik lainnya pada kendaraan.
• Industri: Melakukan pengukuran pada peralatan industri, mengidentifikasi masalah pada sistem kontrol, dan melakukan pemeliharaan preventif.
• Pendidikan: Digunakan dalam laboratorium untuk demonstrasi, percobaan, dan pembelajaran tentang elektronika dan listrik.
• Hobi dan DIY: Membangun dan memperbaiki proyek elektronik, menguji komponen, dan mengukur parameter listrik pada berbagai perangkat.

Bagian-Bagian dan Fungsi Tombol DT9205A

Selamat datang! Dalam artikel ini, kita akan membahas secara mendalam tentang seluk-beluk multimeter digital DT9205A. Kita akan fokus pada bagian-bagian utama dan fungsi tombolnya, serta cara mengoperasikannya dengan benar. Pemahaman yang baik tentang hal ini sangat penting untuk penggunaan multimeter yang efektif dan aman.

Mari kita mulai dengan mengidentifikasi berbagai komponen dan tombol yang ada pada multimeter DT9205A.

Bagian-Bagian Utama Multimeter DT9205A

Multimeter DT9205A memiliki beberapa bagian utama yang perlu Anda ketahui. Setiap bagian memiliki fungsi khusus yang berkontribusi pada kemampuannya untuk mengukur berbagai parameter listrik.

Oke, mari kita mulai. Menggunakan multimeter digital DT9205A memang krusial dalam dunia elektronika. Tapi, pernahkah Anda merasa frustasi karena kehilangan akses ke sesuatu yang lebih personal, seperti akun media sosial? Sama halnya ketika kita perlu menelusuri rangkaian listrik, kehilangan akun TikTok bisa jadi bencana. Untungnya, ada langkah-langkah untuk mengatasinya, mirip seperti troubleshooting pada multimeter.

Untuk pemulihan akun, Anda bisa cek panduan lengkapnya di cara mengembalikan akun tiktok yang hilang. Setelah berhasil memulihkan, kembali lagi ke DT9205A, pastikan Anda sudah mengerti fungsi setiap tombol dan skala pengukurannya, ya!

• Layar (Display): Bagian ini menampilkan hasil pengukuran dalam bentuk angka. Layar biasanya berupa LCD (Liquid Crystal Display) yang mudah dibaca.
• Tombol (Buttons): Tombol-tombol ini digunakan untuk mengaktifkan fungsi-fungsi tertentu, seperti memilih rentang pengukuran, menyimpan data, atau mengaktifkan lampu latar.
• Saklar Pemilih (Rotary Switch/Selector): Saklar ini digunakan untuk memilih jenis pengukuran yang ingin dilakukan (tegangan, arus, resistansi, dll.) dan rentang pengukurannya.
• Terminal Input (Input Terminals): Terminal ini adalah tempat Anda menghubungkan probe multimeter untuk melakukan pengukuran. Biasanya terdapat tiga terminal: COM (common/ground), VΩmA (untuk tegangan, resistansi, dan arus mA), dan 10A (untuk arus tinggi).
• Probe (Test Leads): Probe adalah kabel yang digunakan untuk menghubungkan multimeter ke sirkuit yang akan diukur. Probe biasanya memiliki ujung yang runcing untuk memudahkan kontak dengan titik-titik pengujian.
• Baterai: Multimeter DT9205A membutuhkan baterai untuk beroperasi. Letak baterai biasanya ada di bagian belakang multimeter.

Ilustrasi Deskriptif:

Bayangkan sebuah multimeter DT9205A diletakkan di hadapan Anda. Di bagian atas, terdapat layar LCD yang menampilkan angka-angka hasil pengukuran. Di bawah layar, terdapat beberapa tombol fungsi seperti tombol “HOLD” untuk menahan pembacaan, tombol “RANGE” untuk memilih rentang pengukuran, dan mungkin tombol “SELECT” untuk memilih fungsi tambahan. Di bagian tengah, terdapat saklar putar (selector) yang besar dengan beberapa pilihan, seperti “V” (tegangan), “A” (arus), “Ω” (resistansi), dan beberapa pilihan lainnya untuk mengukur komponen seperti dioda dan transistor.

Di bagian bawah, terdapat tiga terminal input yang berwarna, biasanya hitam (COM), merah (VΩmA), dan merah (10A). Probe merah dan hitam terpasang pada terminal-terminal ini, siap digunakan untuk mengukur.

Fungsi Tombol dan Saklar pada Multimeter DT9205A

Setiap tombol dan saklar pada multimeter DT9205A memiliki fungsi yang berbeda. Memahami fungsi-fungsi ini sangat penting untuk menggunakan multimeter dengan benar.

Oke, mari kita mulai dengan multimeter digital DT9205A. Alat ini sangat berguna untuk mengukur tegangan, arus, dan resistansi. Tapi, pernahkah Anda merasa gatal di kulit kepala? Ternyata, perawatan rambut yang tepat bisa jadi sama pentingnya dengan pemahaman tentang alat elektronik. Sama seperti kita perlu memahami cara menggunakan multimeter, kita juga perlu tahu cara agar rambut tidak gatal.

Kembali ke multimeter, pastikan Anda selalu memilih skala yang tepat untuk menghindari kerusakan pada alat atau sirkuit yang diukur.

• Saklar Pemilih (Rotary Switch/Selector): Saklar ini adalah pusat kendali multimeter. Dengan memutar saklar ini, Anda dapat memilih jenis pengukuran yang ingin dilakukan. Pilihan yang umum termasuk:
  • V (Volt): Untuk mengukur tegangan.
  • A (Ampere): Untuk mengukur arus.
  • Ω (Ohm): Untuk mengukur resistansi.
  • hFE: Untuk mengukur penguatan transistor.
  • Dioda: Untuk menguji dioda.
  • Continuity (Buzzer): Untuk menguji kontinuitas rangkaian (apakah ada koneksi listrik yang baik).
• Tombol HOLD: Tombol ini digunakan untuk “membekukan” pembacaan pada layar. Hal ini berguna jika Anda perlu melihat hasil pengukuran setelah melepaskan probe dari sirkuit.
• Tombol RANGE: Tombol ini digunakan untuk memilih rentang pengukuran yang tepat. Misalnya, jika Anda ingin mengukur tegangan, Anda dapat memilih rentang yang sesuai, seperti 20V, 200V, atau 600V.
• Tombol SELECT: Tombol ini (jika ada) digunakan untuk memilih fungsi tambahan pada beberapa posisi saklar putar. Misalnya, pada posisi pengukuran tegangan AC/DC, tombol ini bisa digunakan untuk memilih antara pengukuran AC atau DC.

Memilih Rentang Pengukuran yang Tepat

Memilih rentang pengukuran yang tepat sangat penting untuk mendapatkan hasil yang akurat dan untuk mencegah kerusakan pada multimeter. Memilih rentang yang terlalu rendah dapat menyebabkan multimeter kelebihan beban (overload) dan rusak, sedangkan memilih rentang yang terlalu tinggi dapat membuat pengukuran menjadi kurang akurat.

Berikut adalah langkah-langkah untuk memilih rentang pengukuran yang tepat:

1. Perkirakan Nilai yang Akan Diukur: Sebelum melakukan pengukuran, perkirakan nilai tegangan, arus, atau resistansi yang akan diukur. Jika Anda tidak yakin, mulailah dengan rentang tertinggi.
2. Pilih Jenis Pengukuran: Putar saklar pemilih ke jenis pengukuran yang sesuai (V, A, atau Ω).
3. Pilih Rentang yang Tepat: Tekan tombol “RANGE” (jika ada) untuk memilih rentang yang sesuai dengan perkiraan Anda. Jika Anda menggunakan saklar putar, pilih rentang yang terdekat dengan nilai yang Anda perkirakan, tetapi lebih tinggi.
4. Lakukan Pengukuran: Hubungkan probe ke sirkuit yang akan diukur.
5. Perhatikan Hasil Pengukuran: Jika hasil pengukuran melebihi rentang yang dipilih, layar akan menampilkan indikasi “OL” (Overload). Dalam hal ini, pilih rentang yang lebih tinggi.

Contoh Kasus:

Memahami multimeter digital DT9205A itu krusial bagi teknisi elektronik. Tapi, pernahkah terpikir bagaimana kita bisa mengaplikasikan ketelitian alat ukur ini ke dalam seni? Bayangkan, sebelum memulai proyek elektronika, kita bisa belajar menggambar, misalnya cara menggambar masjid yang ada orangnya , untuk melatih fokus dan detail. Keduanya, baik elektronika maupun seni, membutuhkan ketelitian. Setelah menggambar, kembali lagi ke multimeter: pastikan kita memahami fungsi dan pembacaannya agar tidak terjadi kesalahan pengukuran yang fatal.

Misalkan Anda ingin mengukur tegangan pada baterai 9V. Anda dapat memperkirakan bahwa tegangannya sekitar 9V. Putar saklar pemilih ke posisi “V” (tegangan DC). Pilih rentang 20V (karena 20V lebih tinggi dari 9V). Hubungkan probe ke terminal baterai.

Multimeter akan menampilkan hasil pengukuran tegangan.

Persiapan Sebelum Penggunaan Multimeter

Sebelum memulai pengukuran menggunakan multimeter digital DT9205A, ada beberapa langkah penting yang perlu dilakukan untuk memastikan keamanan, keakuratan, dan umur panjang alat ukur Anda. Persiapan yang matang akan meminimalkan risiko kerusakan pada multimeter, serta memberikan hasil pengukuran yang lebih akurat dan andal. Mari kita telusuri langkah-langkah persiapan tersebut secara mendalam.

Memasang dan Mengganti Baterai Multimeter

Multimeter DT9205A membutuhkan daya dari baterai untuk beroperasi. Prosedur pemasangan dan penggantian baterai yang benar sangat penting untuk menghindari kerusakan pada alat dan memastikan multimeter berfungsi dengan baik.

• Identifikasi Jenis Baterai: Umumnya, multimeter DT9205A menggunakan baterai 9V. Periksa kompartemen baterai pada bagian belakang multimeter untuk memastikan jenis baterai yang tepat.
• Membuka Kompartemen Baterai: Cari kompartemen baterai, biasanya ditandai dengan simbol baterai. Buka kompartemen ini dengan melepas sekrup atau klip penutupnya.
• Memasang Baterai Baru: Perhatikan polaritas baterai (+ dan -) saat memasangnya ke dalam kompartemen. Pastikan kutub positif dan negatif baterai sesuai dengan tanda yang ada di dalam kompartemen.
• Menutup Kompartemen Baterai: Setelah baterai terpasang dengan benar, tutup kembali kompartemen baterai dan pasang kembali sekrup atau klip penutupnya.
• Penggantian Baterai: Jika multimeter menunjukkan indikasi baterai lemah (biasanya berupa simbol baterai di layar) atau tidak berfungsi dengan baik, segera ganti baterai. Lakukan langkah-langkah di atas untuk mengganti baterai yang sudah lemah dengan yang baru.

Kalibrasi Multimeter

Kalibrasi adalah proses penting untuk memastikan keakuratan pengukuran multimeter. Meskipun multimeter DT9205A mungkin tidak memiliki fitur kalibrasi internal yang rumit seperti multimeter profesional, ada beberapa hal yang dapat Anda lakukan untuk memastikan keakuratannya.

• Pemeriksaan Visual: Periksa multimeter secara visual untuk memastikan tidak ada kerusakan fisik pada layar, tombol, atau probe.
• Pengujian Nol (Zeroing): Pada beberapa model, Anda dapat melakukan pengujian nol pada skala resistansi. Hubungkan probe multimeter dan atur selektor ke rentang resistansi yang sesuai. Jika multimeter tidak menunjukkan nilai nol, sesuaikan potensiometer kalibrasi (jika ada) hingga jarum atau tampilan digital menunjukkan nol.
• Pengujian Terhadap Sumber yang Diketahui: Gunakan sumber tegangan atau resistor yang diketahui nilai-nilainya untuk menguji keakuratan multimeter. Bandingkan hasil pengukuran multimeter dengan nilai yang diketahui. Jika terdapat perbedaan yang signifikan, pertimbangkan untuk menggunakan multimeter lain yang sudah terkalibrasi atau mengirimkan multimeter ke pusat kalibrasi profesional.

Peralatan Keselamatan yang Perlu Dipersiapkan

Keselamatan adalah prioritas utama saat melakukan pengukuran listrik. Persiapkan peralatan keselamatan berikut untuk melindungi diri Anda dari bahaya sengatan listrik dan cedera lainnya:

• Sarung Tangan Isolasi: Gunakan sarung tangan isolasi yang sesuai dengan tegangan yang akan diukur. Sarung tangan ini akan melindungi tangan Anda dari sengatan listrik.
• Kacamata Pelindung: Lindungi mata Anda dari percikan api atau serpihan yang mungkin timbul selama pengukuran.
• Pakaian Pelindung: Kenakan pakaian yang tidak mudah terbakar dan menutupi sebagian besar tubuh Anda. Hindari memakai perhiasan atau benda logam lainnya yang dapat menjadi konduktor listrik.
• Sepatu Keselamatan: Gunakan sepatu keselamatan dengan sol yang terisolasi untuk melindungi kaki Anda dari sengatan listrik.
• Probe Multimeter yang Tepat: Pastikan probe multimeter dalam kondisi baik dan tidak rusak. Gunakan probe dengan pelindung yang sesuai untuk mencegah kontak yang tidak disengaja dengan konduktor yang berbahaya.
• Isolasi Area Kerja: Pastikan area kerja kering dan bebas dari benda-benda yang dapat menyebabkan bahaya listrik.

Pengukuran Tegangan DC: Cara Menggunakan Multimeter Digital Dt9205a

Mengukur tegangan DC (Direct Current) adalah salah satu fungsi paling mendasar dan penting dari multimeter digital DT9205A. Kemampuan ini memungkinkan kita untuk memverifikasi keberadaan tegangan, mengidentifikasi sumber daya, dan mendiagnosis masalah dalam rangkaian elektronik. Artikel ini akan memandu Anda langkah demi langkah dalam menggunakan multimeter untuk mengukur tegangan DC dengan aman dan efektif.

Mari kita selami lebih dalam tentang cara menggunakan multimeter DT9205A untuk mengukur tegangan DC.

Langkah-Langkah Pengukuran Tegangan DC

Pengukuran tegangan DC dengan multimeter DT9205A melibatkan beberapa langkah penting untuk memastikan hasil yang akurat dan aman. Berikut adalah langkah-langkah rinci yang perlu diikuti:

• Pemilihan Rentang Tegangan: Sebelum memulai pengukuran, perkirakan nilai tegangan DC yang akan diukur. Jika Anda tidak yakin, mulailah dengan rentang tertinggi pada multimeter (misalnya, 20V atau 200V pada DT9205A). Jika nilai yang terukur lebih rendah dari rentang yang dipilih, Anda dapat mengurangi rentang untuk mendapatkan resolusi yang lebih baik.
• Penempatan Probe:
  • Hubungkan probe merah ke terminal positif (+) pada multimeter dan probe hitam ke terminal COM (common).
  • Pastikan probe terpasang dengan benar dan tidak ada kontak longgar.
• Menghubungkan Probe ke Sumber Tegangan:
  • Identifikasi terminal positif (+) dan negatif (-) pada sumber tegangan yang akan diukur (misalnya, baterai).
  • Sentuhkan probe merah ke terminal positif (+) sumber tegangan dan probe hitam ke terminal negatif (-).
  • Pastikan kontak yang baik antara probe dan terminal sumber tegangan.
• Pembacaan Hasil:
  • Perhatikan tampilan pada layar multimeter. Layar akan menunjukkan nilai tegangan DC.
  • Perhatikan unit pengukuran (V, yang berarti Volt).
  • Perhatikan resolusi (jumlah digit setelah koma desimal). Semakin tinggi resolusi, semakin akurat pengukuran.
• Menangani Overload: Jika layar multimeter menunjukkan simbol “OL” (overload), itu berarti tegangan yang diukur melebihi rentang yang dipilih.
  • Putuskan koneksi probe dari rangkaian.
  • Pilih rentang tegangan yang lebih tinggi pada multimeter.
  • Hubungkan kembali probe ke rangkaian dan baca hasilnya.

Demonstrasi Visual: Menghubungkan Probe ke Sumber Tegangan DC

Untuk memahami dengan lebih baik, berikut adalah deskripsi visual tentang cara menghubungkan probe ke sumber tegangan DC:

• Baterai:
  • Baterai memiliki terminal positif (+) dan negatif (-). Terminal positif biasanya ditandai dengan tanda (+) atau warna yang berbeda.
  • Deskripsi: Tempatkan probe merah pada terminal positif (+) baterai dan probe hitam pada terminal negatif (-). Layar multimeter akan menunjukkan nilai tegangan baterai. Contoh: Jika baterai 9V, multimeter akan menunjukkan nilai mendekati 9V, tergantung pada kondisi baterai.
• Adaptor Daya:
  • Adaptor daya memiliki terminal output yang juga memiliki polaritas. Perhatikan tanda pada adaptor untuk mengidentifikasi positif (+) dan negatif (-).
  • Deskripsi: Hubungkan probe merah ke terminal positif (+) adaptor dan probe hitam ke terminal negatif (-). Layar multimeter akan menunjukkan tegangan output adaptor. Contoh: Jika adaptor 12V, multimeter akan menunjukkan nilai mendekati 12V.
• Polaritas Terbalik:
  • Jika probe terhubung terbalik (probe merah ke negatif dan probe hitam ke positif), multimeter akan menunjukkan nilai negatif.
  • Deskripsi: Layar akan menampilkan nilai dengan tanda minus (-). Hal ini tidak akan merusak multimeter, tetapi menunjukkan bahwa polaritas terbalik. Balikkan posisi probe untuk mendapatkan pembacaan yang benar.

Contoh Kasus Pengukuran Tegangan DC

Mari kita lihat beberapa contoh pengukuran tegangan DC dalam berbagai skenario:

• Pengukuran Tegangan Baterai 9V:
  • Skenario: Mengukur tegangan baterai 9V yang baru dan baterai 9V yang sudah digunakan.
  • Prosedur: Pilih rentang 20V pada multimeter. Hubungkan probe merah ke terminal positif (+) baterai dan probe hitam ke terminal negatif (-).
  • Hasil:
    • Baterai Baru: Multimeter akan menunjukkan nilai mendekati 9V (misalnya, 9.1V atau 9.2V).
    • Baterai Bekas: Multimeter akan menunjukkan nilai yang lebih rendah (misalnya, 7.5V atau 8V), tergantung pada tingkat pengisian.
  • Interpretasi: Nilai yang lebih rendah menunjukkan bahwa baterai sudah mulai habis.
• Pengukuran Tegangan Output Adaptor Daya 12V:
  • Skenario: Mengukur tegangan output adaptor daya 12V.
  • Prosedur: Pilih rentang 20V pada multimeter. Hubungkan probe merah ke terminal positif (+) adaptor dan probe hitam ke terminal negatif (-).
  • Hasil: Multimeter akan menunjukkan nilai mendekati 12V (misalnya, 11.9V atau 12.1V).
  • Interpretasi: Nilai yang mendekati 12V menunjukkan bahwa adaptor berfungsi dengan baik. Selisih kecil adalah toleransi yang wajar.
• Pengukuran Tegangan pada Rangkaian Sederhana:
  • Skenario: Mengukur tegangan pada resistor dalam rangkaian sederhana dengan sumber tegangan 5V.
  • Prosedur: Rangkai resistor seri dengan sumber tegangan. Ukur tegangan pada resistor dengan menempatkan probe multimeter di kedua ujung resistor.
  • Hasil: Nilai tegangan pada resistor akan bergantung pada nilai resistor dan tegangan sumber. Contoh: Jika resistor 1kΩ dan sumber 5V, tegangan pada resistor akan mendekati 5V.
  • Interpretasi: Pembacaan tegangan menunjukkan bagaimana tegangan didistribusikan dalam rangkaian.

Tips Keamanan Saat Mengukur Tegangan DC:

• Gunakan Multimeter yang Tepat: Pastikan multimeter yang digunakan sesuai dengan kategori keamanan yang tepat untuk lingkungan kerja Anda.
• Periksa Probe: Periksa kondisi probe dan multimeter sebelum digunakan. Pastikan probe tidak rusak dan terhubung dengan baik.
• Hindari Kontak Langsung: Hindari kontak dengan bagian rangkaian yang bertegangan saat probe terhubung.
• Gunakan Pelindung: Pertimbangkan untuk menggunakan sarung tangan isolasi jika bekerja dengan tegangan tinggi.
• Cegah Korsleting: Pastikan probe tidak menyentuh bagian rangkaian yang dapat menyebabkan korsleting.
• Penanganan Kesalahan: Jika terjadi kesalahan pengukuran (misalnya, multimeter menunjukkan “OL” atau nilai yang tidak diharapkan), segera putuskan koneksi dan periksa kembali pengaturan dan koneksi.

Troubleshooting Umum Pengukuran Tegangan DC

Berikut adalah tabel yang merangkum masalah umum yang mungkin terjadi saat pengukuran tegangan DC dan solusi yang direkomendasikan:

Masalah	Kemungkinan Penyebab	Solusi
Layar multimeter tidak menunjukkan nilai.	Baterai multimeter lemah, probe tidak terhubung dengan benar, rentang tegangan salah.	Ganti baterai, periksa koneksi probe, pilih rentang yang tepat.
Nilai yang ditampilkan tidak stabil.	Kontak yang buruk, gangguan eksternal.	Periksa koneksi, pindahkan dari sumber gangguan.
Nilai yang ditampilkan terlalu rendah.	Rentang tegangan terlalu tinggi.	Pilih rentang yang lebih rendah.
Nilai yang ditampilkan negatif.	Polaritas probe terbalik.	Balikkan posisi probe.
Layar menunjukkan overload.	Tegangan melebihi rentang multimeter.	Pilih rentang yang lebih tinggi.

Perawatan dan Penyimpanan Multimeter DT9205A

Perawatan yang tepat akan memperpanjang umur pakai multimeter DT9205A. Berikut adalah beberapa tips:

• Penyimpanan: Simpan multimeter di tempat yang kering dan bersih. Hindari suhu ekstrem dan kelembaban tinggi.
• Kebersihan: Bersihkan multimeter secara teratur dengan kain lembut. Jangan gunakan pelarut atau bahan kimia keras.
• Baterai: Keluarkan baterai jika multimeter tidak digunakan dalam jangka waktu yang lama untuk mencegah korosi.
• Probe: Periksa probe secara berkala dan ganti jika rusak.
• Penggunaan yang Benar: Gunakan multimeter sesuai dengan petunjuk penggunaan dan batasan yang ditentukan.

Pengukuran Tegangan AC

Setelah memahami dasar-dasar penggunaan multimeter digital DT9205A, langkah selanjutnya adalah mempelajari cara mengukur tegangan AC (Alternating Current) atau arus bolak-balik. Pengukuran tegangan AC sangat penting dalam berbagai aplikasi, mulai dari pengecekan stopkontak di rumah hingga diagnosis masalah pada peralatan elektronik. Artikel ini akan memandu Anda melalui proses pengukuran tegangan AC dengan DT9205A, memberikan panduan keselamatan, dan menjelaskan perbedaan mendasar antara AC dan DC.

Langkah-langkah Pengukuran Tegangan AC

Mengukur tegangan AC dengan multimeter DT9205A memerlukan kehati-hatian dan ketelitian. Berikut adalah langkah-langkah detail untuk melakukannya:

1. Pilih Skala yang Tepat: Putar selector switch pada multimeter ke rentang tegangan AC yang sesuai. Pastikan Anda memilih skala yang lebih tinggi dari nilai tegangan AC yang diperkirakan. Misalnya, untuk stopkontak di Indonesia yang umumnya memiliki tegangan 220V, pilih skala yang lebih tinggi, seperti 600V AC. Memilih skala yang terlalu rendah dapat merusak multimeter, sementara memilih skala yang terlalu tinggi akan mengurangi akurasi pengukuran.

2. Siapkan Probe: Pastikan probe multimeter dalam kondisi baik, tidak ada kerusakan atau retakan pada isolasi.
3. Hubungkan Probe ke Sumber Tegangan:
   • Penting! Pegang probe pada bagian isolasi, bukan pada bagian logam.
   • Hubungkan probe merah (positif) dan probe hitam (negatif) ke terminal sumber tegangan AC yang akan diukur. Tidak ada polaritas khusus untuk AC, sehingga Anda dapat menukar posisi probe tanpa mempengaruhi hasil pengukuran.
   • Pastikan probe bersentuhan dengan baik pada terminal.
4. Baca Hasil Pengukuran: Perhatikan tampilan pada layar multimeter. Nilai yang ditampilkan adalah tegangan AC pada sumber yang diukur.
5. Cabut Probe: Setelah selesai mengukur, cabut probe dari sumber tegangan.

Peringatan Keselamatan:

• Selalu gunakan multimeter di tempat yang kering dan bersih.
• Jangan pernah menyentuh bagian logam probe saat mengukur tegangan.
• Pastikan tangan Anda kering sebelum melakukan pengukuran.
• Jika Anda ragu, konsultasikan dengan teknisi listrik yang berpengalaman.
• Jangan pernah mencoba mengukur tegangan AC yang melebihi batas kemampuan multimeter.

Perbedaan Mendasar Antara Tegangan AC dan DC

Tegangan AC dan DC memiliki perbedaan mendasar dalam beberapa aspek penting:

• Arah Aliran Arus:
  • AC (Alternating Current): Arus bolak-balik, arah aliran elektron berubah secara periodik.
  • DC (Direct Current): Arus searah, arah aliran elektron konstan.
• Sumber Tegangan:
  • AC: Umumnya dihasilkan oleh generator dan digunakan pada stopkontak listrik di rumah, industri, dan jaringan listrik.
  • DC: Dihasilkan oleh baterai, aki, dan catu daya DC.
• Pengukuran oleh Multimeter DT9205A: Multimeter DT9205A memiliki sirkuit internal yang berbeda untuk mengukur AC dan DC.
  • Pengukuran DC: Multimeter mengukur tegangan secara langsung.
  • Pengukuran AC: Multimeter menggunakan rangkaian penyearah (rectifier) untuk mengubah sinyal AC menjadi DC, kemudian mengukur nilai rata-rata dari sinyal DC tersebut. Nilai yang ditampilkan pada layar adalah nilai RMS (Root Mean Square) dari tegangan AC.
• Dampak Salah Pasang Probe:
  • DC: Jika probe salah pasang (terbalik), pembacaan akan menunjukkan nilai negatif. Hal ini tidak merusak multimeter.
  • AC: Tidak ada pengaruh jika probe salah pasang karena tidak ada polaritas pada tegangan AC.

Contoh Kasus Pengukuran Tegangan AC pada Stopkontak

Berikut adalah contoh pengukuran tegangan AC pada stopkontak listrik di rumah:

1. Prosedur Pengamanan:
   • Pastikan tangan Anda kering dan tidak menyentuh bagian logam probe.
   • Periksa kondisi probe (tidak rusak).
   • Pastikan selector switch pada posisi yang tepat (misalnya, 600V AC).
2. Pengukuran:
   • Masukkan probe multimeter ke dalam lubang stopkontak.
   • Perhatikan tampilan pada layar multimeter.
3. Membaca Hasil: Jika multimeter menunjukkan nilai sekitar 220V (dengan toleransi tertentu), maka stopkontak berfungsi dengan baik.
4. Tindakan Jika Hasil Tidak Normal:
   • Nilai Terlalu Tinggi: Segera cabut probe dan hubungi teknisi listrik. Stopkontak mungkin mengalami kelebihan tegangan yang berbahaya.
   • Nilai Terlalu Rendah: Periksa apakah ada beban yang terhubung ke stopkontak. Jika tidak ada beban, kemungkinan ada masalah pada jaringan listrik. Periksa sekring atau hubungi teknisi listrik.
   • Nilai Nol: Stopkontak mungkin tidak mendapatkan daya. Periksa sekring atau hubungi teknisi listrik.

Perbandingan Hasil Pengukuran Tegangan AC dan DC

Berikut adalah tabel perbandingan hasil pengukuran tegangan AC dan DC:

Jenis Sumber Tegangan	Nilai Tegangan yang Diharapkan (Volt)	Skala Multimeter yang Digunakan	Hasil Pengukuran yang Diperoleh (Volt)	Tingkat Akurasi	Interpretasi
Stopkontak (AC)	220V – 240V	600V AC	215V – 230V (Contoh)	±(0.8% + 3 digit)	Tegangan AC normal, stopkontak berfungsi baik.
Baterai AA (DC)	1.5V	2.5V DC	1.45V – 1.55V (Contoh)	±(0.5% + 2 digit)	Baterai dalam kondisi baik.
Baterai Mobil (DC)	12V	20V DC	11.8V – 12.2V (Contoh)	±(0.5% + 2 digit)	Baterai mobil dalam kondisi baik.

Faktor-faktor yang Mempengaruhi Keakuratan Pengukuran Tegangan AC

Beberapa faktor dapat mempengaruhi keakuratan pengukuran tegangan AC menggunakan multimeter DT9205A:

• Kualitas Baterai Multimeter: Baterai yang lemah dapat mempengaruhi akurasi pengukuran. Gantilah baterai jika indikator baterai lemah muncul.
• Kondisi Probe: Probe yang rusak atau berkarat dapat menyebabkan pembacaan yang tidak akurat. Periksa probe secara berkala dan ganti jika perlu.
• Suhu Lingkungan: Suhu ekstrem dapat mempengaruhi kinerja komponen internal multimeter. Operasikan multimeter pada rentang suhu yang direkomendasikan oleh pabrikan.
• Rentang Frekuensi: DT9205A mungkin memiliki keterbatasan dalam mengukur tegangan AC pada frekuensi yang sangat tinggi. Periksa spesifikasi multimeter untuk mengetahui rentang frekuensi yang didukung.

Rangkaian Internal Multimeter DT9205A Saat Mengukur Tegangan AC

Diagram blok sederhana dari rangkaian internal multimeter DT9205A saat mengukur tegangan AC:

Sinyal AC yang masuk melalui probe akan melewati:

1. Pembatas Tegangan (Voltage Divider): Rangkaian ini digunakan untuk mengurangi tegangan AC jika tegangan yang diukur melebihi rentang pengukuran yang dipilih.
2. Penyearah (Rectifier): Penyearah mengubah sinyal AC menjadi sinyal DC. Penyearah ini biasanya menggunakan dioda.
3. Filter: Filter digunakan untuk menghaluskan sinyal DC yang dihasilkan oleh penyearah.
4. Penguat (Amplifier): Penguat memperkuat sinyal DC yang telah difilter.
5. Konverter Analog-ke-Digital (ADC): ADC mengubah sinyal DC analog menjadi nilai digital yang dapat ditampilkan pada layar LCD.
6. Mikrokontroler: Mikrokontroler memproses sinyal digital dan menampilkan nilai tegangan AC pada layar.

Pengukuran Arus DC

Pengukuran arus DC adalah salah satu fungsi krusial dari multimeter digital DT9205A, memungkinkan pengguna untuk mengukur aliran elektron dalam rangkaian listrik searah. Memahami cara mengukur arus DC dengan benar sangat penting untuk mendiagnosis masalah, memastikan kinerja optimal, dan menjaga keamanan rangkaian elektronika. Mari kita selami lebih dalam cara melakukan pengukuran arus DC menggunakan DT9205A.

Langkah-langkah Mengukur Arus DC

Pengukuran arus DC memerlukan perhatian khusus pada koneksi rangkaian dan pengaturan multimeter. Berikut adalah langkah-langkah detail untuk melakukan pengukuran arus DC:

1. Persiapan Multimeter: Putar selektor putar (rotary switch) multimeter DT9205A ke rentang arus DC yang sesuai (A, mA, atau µA). Pilihlah rentang yang lebih tinggi dari perkiraan arus yang akan diukur untuk menghindari kerusakan pada multimeter. Jika perkiraan arus tidak diketahui, mulailah dengan rentang tertinggi dan turunkan secara bertahap hingga pembacaan yang akurat diperoleh.
2. Pemasangan Probe: Cabut daya dari rangkaian yang akan diukur. Hubungkan probe hitam ke terminal COM (common) dan probe merah ke terminal yang berlabel “mA” atau “A” (tergantung pada rentang arus yang dipilih). Perhatikan bahwa beberapa multimeter memiliki terminal terpisah untuk pengukuran arus yang lebih tinggi.
3. Pemasangan Seri dalam Rangkaian: Untuk mengukur arus, multimeter harus dihubungkan secara seri dalam rangkaian. Ini berarti rangkaian harus diputus di satu titik, dan multimeter ditempatkan di antara titik putus tersebut. Arus yang mengalir dalam rangkaian kemudian akan melewati multimeter.
4. Pengukuran: Setelah probe terpasang dengan benar, nyalakan kembali daya ke rangkaian. Perhatikan pembacaan pada layar multimeter. Pastikan untuk mengamati polaritas (positif dan negatif) jika rangkaian memiliki polaritas yang jelas. Jika pembacaan menunjukkan nilai yang sangat kecil, turunkan rentang pengukuran untuk mendapatkan resolusi yang lebih baik.
5. Pencatatan dan Analisis: Catat nilai arus yang terbaca. Gunakan nilai ini untuk menganalisis kinerja rangkaian, mengidentifikasi masalah, atau memverifikasi spesifikasi komponen.

Perbedaan Pengukuran Arus dan Tegangan

Pengukuran arus dan tegangan adalah dua jenis pengukuran dasar dalam elektronika, namun keduanya memiliki prinsip dan cara pengukuran yang berbeda:

• Pengukuran Tegangan: Mengukur beda potensial antara dua titik dalam rangkaian. Multimeter dihubungkan secara paralel (sejajar) dengan komponen atau bagian rangkaian yang akan diukur.
• Pengukuran Arus: Mengukur aliran elektron melalui rangkaian. Multimeter dihubungkan secara seri dalam rangkaian, sehingga arus harus melewati multimeter.

Perbedaan utama terletak pada cara probe dihubungkan ke rangkaian:

• Tegangan: Probe dihubungkan secara paralel, mengukur perbedaan potensial.
• Arus: Probe dihubungkan secara seri, mengukur aliran muatan.

Kesalahan dalam menghubungkan probe dapat menyebabkan kerusakan pada multimeter atau rangkaian. Misalnya, menghubungkan multimeter dalam mode arus secara paralel ke sumber tegangan akan menyebabkan arus yang sangat tinggi mengalir melalui multimeter, yang dapat merusak sekring internal atau bahkan multimeter itu sendiri.

Contoh Kasus Pengukuran Arus DC

Mari kita ambil contoh sederhana, yaitu pengukuran arus pada rangkaian LED sederhana yang terdiri dari baterai 9V, resistor pembatas arus, dan LED. Berikut adalah langkah-langkah yang perlu dilakukan:

1. Identifikasi Komponen: Kita memiliki baterai 9V, resistor pembatas arus (misalnya, 220 ohm), dan LED.
2. Perhitungan Awal (Opsional): Sebelum mengukur, kita dapat memperkirakan arus yang akan mengalir. Menggunakan Hukum Ohm (I = V/R), dan dengan asumsi tegangan maju LED sekitar 2V, tegangan pada resistor adalah 7V (9V – 2V). Arus yang diharapkan adalah 7V / 220 ohm = sekitar 32 mA.
3. Pemasangan Rangkaian: Rangkaian disusun dengan baterai, resistor, dan LED yang terhubung secara seri.
4. Pemutusan Rangkaian: Putuskan rangkaian di satu titik, misalnya, antara resistor dan LED.
5. Pemasangan Multimeter: Atur multimeter ke rentang arus DC yang sesuai (misalnya, 200mA). Hubungkan probe merah multimeter ke terminal positif setelah resistor yang terputus, dan probe hitam ke terminal negatif setelah LED yang terputus.
6. Pengukuran: Nyalakan rangkaian (hubungkan kembali baterai). Multimeter akan menunjukkan nilai arus yang mengalir melalui rangkaian.
7. Analisis: Bandingkan nilai yang diukur dengan perhitungan awal (jika ada). Perbedaan kecil dapat diterima, dan disebabkan oleh toleransi komponen dan karakteristik LED.

Diagram Rangkaian Sederhana untuk Pengukuran Arus DC

Berikut adalah diagram rangkaian sederhana yang menggambarkan cara mengukur arus DC pada rangkaian LED:

                                 +9V
                                  |
                                  |
                                 Resistor (R)
                                  |
                                  |
                    -----------  |  -----------
                   |             |             |
                   |             |             |
                 Probe Merah    |   Probe Hitam
                   |             |             |
                   |             |             |
                   -----------  |  -----------
                                  |
                                  |
                                 LED
                                  |
                                  |
                                 GND (-)


Deskripsi Diagram: Diagram ini menunjukkan rangkaian LED sederhana dengan baterai 9V, resistor pembatas arus, dan LED.

Multimeter dihubungkan secara seri dengan LED untuk mengukur arus yang mengalir. Probe merah multimeter terhubung setelah resistor, dan probe hitam terhubung setelah LED, memastikan arus melewati multimeter.

Pengukuran Resistansi

Pengukuran resistansi adalah salah satu fungsi krusial dari multimeter digital DT9205A, memungkinkan pengguna untuk mengidentifikasi nilai hambatan pada komponen elektronika, memeriksa integritas rangkaian, dan mendiagnosis potensi kerusakan. Kemampuan ini sangat penting dalam perbaikan dan pemeliharaan peralatan elektronik. Berikut adalah panduan mendalam tentang cara menggunakan DT9205A untuk mengukur resistansi, mencakup langkah-langkah detail, interpretasi hasil, contoh kasus, dan faktor-faktor yang memengaruhi pengukuran.

Langkah-langkah Pengukuran Resistansi

Pengukuran resistansi dengan multimeter DT9205A melibatkan beberapa langkah penting untuk memastikan hasil yang akurat dan andal. Berikut adalah langkah-langkah detailnya:

1. Persiapan Awal: Pastikan multimeter dalam kondisi baik, baterai cukup daya, dan probe (kabel) dalam kondisi bagus. Periksa juga apakah multimeter sudah dikalibrasi dengan benar.
2. Pengaturan Sakelar Putar: Putar sakelar putar ke rentang Ohm (Ω). DT9205A biasanya memiliki beberapa rentang pengukuran resistansi, seperti 200Ω, 2kΩ, 20kΩ, 200kΩ, dan 2MΩ.
3. Pemilihan Rentang (Range): Pilih rentang yang tepat berdasarkan perkiraan nilai resistansi komponen yang akan diukur.
   • Jika Anda tidak yakin dengan nilai resistansi, mulailah dengan rentang tertinggi (misalnya, 2MΩ) dan turunkan secara bertahap hingga mendapatkan pembacaan yang stabil dan akurat.
   • Jika nilai resistansi diperkirakan kurang dari 200Ω, pilih rentang 200Ω.
   • Jika nilai resistansi diperkirakan antara 200Ω dan 2kΩ, pilih rentang 2kΩ, dan seterusnya.
4. Penempatan Probe:
   • Pengukuran di Luar Sirkuit (Komponen Terisolasi): Matikan daya ke rangkaian yang akan diukur. Tempatkan probe multimeter pada kedua ujung komponen yang akan diukur. Perhatikan polaritas probe tidak menjadi masalah saat mengukur resistansi.
   • Pengukuran di Dalam Sirkuit: Matikan daya ke rangkaian. Lepaskan salah satu kaki komponen dari sirkuit (jika memungkinkan) untuk menghindari pengaruh komponen lain yang terhubung secara paralel. Jika tidak memungkinkan, hasil pengukuran mungkin tidak akurat karena adanya jalur lain untuk arus mengalir.
5. Pembacaan Nilai: Perhatikan tampilan multimeter. Nilai resistansi akan ditampilkan secara digital.
6. Pencatatan dan Analisis: Catat nilai yang terbaca dan bandingkan dengan nilai yang diharapkan atau spesifikasi komponen. Analisis hasil pengukuran untuk menentukan kondisi komponen.

Pengujian Dioda

Pengujian dioda merupakan salah satu fitur penting pada multimeter digital DT9205A, yang memungkinkan pengguna untuk memeriksa integritas dioda. Fitur ini sangat berguna dalam mendiagnosis masalah pada rangkaian elektronik, memastikan komponen berfungsi dengan baik, dan mencegah kerusakan lebih lanjut. Mari kita telusuri lebih dalam tentang bagaimana cara memanfaatkan fitur pengujian dioda pada multimeter ini.

Pengujian dioda berbeda dari pengukuran tegangan atau resistansi biasa karena memanfaatkan karakteristik unik dioda yang hanya mengalirkan arus dalam satu arah. Multimeter DT9205A dirancang untuk memberikan tegangan yang cukup rendah (biasanya sekitar 2-3V) saat dalam mode pengujian dioda. Hal ini untuk menghindari kerusakan pada dioda dan komponen lainnya dalam rangkaian. Tujuan utama pengujian dioda adalah untuk mengidentifikasi apakah dioda berfungsi, rusak, atau terbuka.

Deskripsi Fungsi Pengujian Dioda

Mode pengujian dioda pada DT9205A didesain khusus untuk menguji fungsi dioda. Mode ini menggunakan sumber tegangan internal yang kecil untuk mengalirkan arus melalui dioda dan mengukur tegangan jatuh ( voltage drop) pada dioda tersebut. Komponen internal multimeter yang terlibat dalam pengujian dioda meliputi:

• Sumber Tegangan Internal: Menyediakan tegangan rendah yang aman untuk menguji dioda.
• Resistor Pembatas Arus: Membatasi arus yang mengalir melalui dioda untuk mencegah kerusakan.
• Sirkuit Pengukur Tegangan: Mengukur tegangan jatuh pada dioda.
• Layar LCD: Menampilkan hasil pengukuran.

Ketika dioda berfungsi baik, multimeter akan menampilkan nilai tegangan jatuh maju ( forward voltage drop), yang biasanya berkisar antara 0.6V hingga 0.7V untuk dioda silikon. Jika dioda rusak, multimeter akan menampilkan nilai yang berbeda, seperti “OL” ( Over Load) atau nilai mendekati 0V, tergantung pada jenis kerusakannya.

Langkah-langkah Pengujian Dioda dengan Multimeter DT9205A

Berikut adalah langkah-langkah pengujian dioda menggunakan multimeter DT9205A:

1. Persiapan:
   • Pastikan multimeter DT9205A dalam kondisi baik dan baterai terisi penuh.
   • Siapkan dioda yang akan diuji.
   • Matikan daya pada rangkaian tempat dioda berada (jika dioda sedang diuji dalam rangkaian).
2. Pengaturan Multimeter:
   • Putar tombol selektor pada multimeter ke mode pengujian dioda (biasanya ditandai dengan simbol dioda atau simbol seperti “→|”).
   • Pastikan probe multimeter terpasang dengan benar: probe merah ke lubang positif (+) dan probe hitam ke lubang negatif (-).
3. Penempatan Probe:
   • Tempatkan probe multimeter pada kaki-kaki dioda.
   • Ukur dalam dua orientasi:
     • Orientasi Maju (Forward Bias): Hubungkan probe merah ke anoda (kaki positif) dioda dan probe hitam ke katoda (kaki negatif) dioda.
     • Orientasi Balik (Reverse Bias): Balik posisi probe, hubungkan probe hitam ke anoda dan probe merah ke katoda.
4. Pembacaan Hasil:
   • Perhatikan hasil pengukuran pada layar multimeter.
   • Catat nilai yang ditampilkan untuk setiap orientasi probe.
5. Jika Tidak Ada Mode Dioda Khusus:
   • Jika multimeter tidak memiliki mode pengujian dioda khusus, Anda dapat menggunakan mode resistansi.
   • Ukur resistansi dioda dalam dua orientasi (maju dan balik).
   • Dalam orientasi maju, dioda yang baik akan menunjukkan resistansi rendah (beberapa ratus ohm atau lebih rendah).
   • Dalam orientasi balik, dioda yang baik akan menunjukkan resistansi tinggi (OL atau tak hingga).
6. Tips untuk Menghindari Kesalahan:
   • Pastikan probe menyentuh kaki dioda dengan baik.
   • Jangan menyentuh probe dengan tangan saat mengukur.
   • Jika menguji dioda dalam rangkaian, pastikan daya rangkaian mati.

Interpretasi Hasil Pengukuran Dioda

Interpretasi hasil pengukuran dioda sangat penting untuk menentukan kondisi dioda. Berikut adalah tabel yang merangkum berbagai kemungkinan hasil pengukuran dan interpretasinya:

Hasil Pengukuran	Interpretasi	Kondisi Dioda
0.6V – 0.7V (maju)	Dioda berfungsi baik	Baik
OL (maju)	Dioda rusak terbuka	Rusak Terbuka
0V (maju)	Dioda rusak hubung singkat	Rusak Hubung Singkat
OL (balik)	Dioda berfungsi baik	Baik
Nilai selain OL (balik)	Dioda bocor/rusak	Rusak

Penjelasan Tambahan:

• Tegangan Maju (Forward Voltage): Tegangan yang terukur ketika dioda diberi tegangan maju (probe merah pada anoda, probe hitam pada katoda).
• Tegangan Balik (Reverse Voltage): Tegangan yang terukur ketika dioda diberi tegangan balik (probe hitam pada anoda, probe merah pada katoda).
• OL (Over Load): Menunjukkan resistansi sangat tinggi atau rangkaian terbuka.

Ilustrasi Simbol Dioda dan Arah Arus

Simbol Dioda Standar:

Simbol dioda standar terdiri dari segitiga (anoda) yang menunjuk ke garis (katoda). Anoda adalah kaki positif dan katoda adalah kaki negatif.

Arah Arus Listrik Konvensional:

Saat dioda diberi tegangan maju, arus listrik mengalir dari anoda ke katoda. Ini sesuai dengan arah panah pada simbol dioda.

Arah Arus Listrik yang Diblokir:

Saat dioda diberi tegangan balik, arus listrik diblokir. Dioda bertindak seperti saklar terbuka, mencegah arus mengalir.

Ilustrasi Rangkaian Penyearah Setengah Gelombang:

Dalam rangkaian penyearah setengah gelombang, dioda digunakan untuk mengubah tegangan AC menjadi tegangan DC. Dioda hanya mengizinkan arus mengalir selama setengah siklus AC, menghasilkan output DC yang berdenyut.

Pengujian Dioda Khusus (Opsional)

Dioda Zener:

Dioda Zener dirancang untuk beroperasi dalam mode reverse bias (tegangan balik). Untuk menguji dioda Zener, multimeter DT9205A dapat digunakan dalam mode pengujian dioda. Hasil pengukuran akan bervariasi tergantung pada tegangan Zener dioda. Perhatikan bahwa pembacaan tegangan balik ( reverse voltage) pada dioda Zener yang baik tidak akan menunjukkan nilai OL, melainkan nilai tertentu yang mendekati tegangan Zener dioda tersebut.

Dioda LED:

Dioda LED dapat diuji dengan multimeter DT9205A dalam mode pengujian dioda. Untuk mengidentifikasi kaki-kaki LED, perhatikan:

• Kaki yang lebih panjang adalah anoda (+).
• Kaki yang lebih pendek adalah katoda (-).

Hubungkan probe merah ke anoda LED dan probe hitam ke katoda LED. LED yang berfungsi baik akan menyala dan multimeter akan menunjukkan tegangan maju ( forward voltage) sekitar 1.8V – 3.3V, tergantung warna LED.

Peringatan dan Keselamatan

• Pastikan multimeter dalam kondisi baik dan dikalibrasi secara teratur.
• Jangan menguji dioda pada rangkaian yang bertegangan.
• Gunakan sarung tangan isolasi jika diperlukan.
• Jika Anda tidak yakin, konsultasikan dengan ahli elektronik.

Pengujian Transistor

Pengujian transistor merupakan salah satu fungsi penting pada multimeter digital DT9205A yang memungkinkan pengguna untuk mengidentifikasi kondisi transistor (baik atau rusak). Kemampuan ini sangat berguna dalam troubleshooting rangkaian elektronik. Mari kita bedah lebih dalam tentang cara kerja dan interpretasi hasil pengujian transistor menggunakan multimeter ini.

Memahami multimeter digital DT9205A memang krusial bagi teknisi. Tapi, pernahkah terpikir, rutinitas harian kita juga punya “keterlambatan” yang perlu diatasi? Sama seperti bagaimana kita mengukur tegangan, arus, dan resistansi, ada juga “keterlambatan” dalam ibadah. Ketika waktu sholat maghrib terlewat, kita perlu tahu cara qada solat maghrib. Kembali ke multimeter, pemahaman yang baik akan fungsi-fungsinya membantu kita melakukan pengukuran yang akurat, layaknya kita memperbaiki “keterlambatan” dalam ibadah.

Fungsi Pengujian Transistor pada Multimeter DT9205A

Multimeter DT9205A, dengan asumsi memiliki fitur pengujian transistor, menggunakan prinsip dasar untuk menguji transistor. Fitur ini umumnya melibatkan pengujian sambungan base-emitter dan base-collector transistor, mirip dengan pengujian dioda. Multimeter akan memberikan tegangan kecil ke kaki-kaki transistor dan mengukur responsnya. Berdasarkan respons ini, multimeter dapat mengidentifikasi jenis transistor (NPN atau PNP) dan menentukan apakah transistor berfungsi dengan baik atau tidak.

Multimeter mengidentifikasi jenis transistor (NPN atau PNP) melalui cara berikut:

• NPN: Saat probe merah (positif) multimeter ditempatkan pada kaki base dan probe hitam (negatif) pada kaki collector atau emitter, multimeter akan menunjukkan nilai forward bias (penghantar). Jika probe dibalik (merah pada collector/emitter dan hitam pada base), akan menunjukkan reverse bias (tidak menghantar).
• PNP: Sebaliknya, jika probe hitam (negatif) ditempatkan pada kaki base dan probe merah (positif) pada kaki collector atau emitter, akan menunjukkan forward bias. Jika probe dibalik, akan menunjukkan reverse bias.

Langkah-Langkah Pengujian Transistor, Cara menggunakan multimeter digital dt9205a

Pengujian transistor menggunakan multimeter DT9205A memerlukan persiapan dan langkah-langkah yang tepat. Berikut adalah panduan langkah demi langkah:

1. Persiapan Alat dan Komponen:
   • Multimeter digital DT9205A yang berfungsi baik.
   • Transistor yang akan diuji.
   • Lembar data (datasheet) transistor (opsional, tetapi sangat membantu untuk mengetahui kaki-kaki transistor).
2. Penjelasan Detail Posisi Probe:
   • Untuk Transistor NPN:
     • Pengujian Base-Collector: Hubungkan probe merah (+) multimeter ke kaki base (B) dan probe hitam (-) ke kaki collector (C). Multimeter harus menunjukkan nilai forward bias (penghantar). Balik probe, hubungkan probe merah ke C dan hitam ke B. Multimeter harus menunjukkan reverse bias (tidak menghantar).
     • Pengujian Base-Emitter: Hubungkan probe merah (+) ke B dan probe hitam (-) ke E. Multimeter harus menunjukkan forward bias. Balik probe, hubungkan merah ke E dan hitam ke B. Multimeter harus menunjukkan reverse bias.
     • Pengujian Collector-Emitter: Dengan multimeter pada mode pengujian dioda, tidak akan ada penghantaran pada kedua arah (forward dan reverse bias).

     Ilustrasi Sederhana:

     Probe Merah (+) pada Base, Probe Hitam (-) pada Collector: Menghantar (Forward Bias).

     Probe Merah (+) pada Collector, Probe Hitam (-) pada Base: Tidak Menghantar (Reverse Bias).

   • Untuk Transistor PNP:
     • Pengujian Base-Collector: Hubungkan probe hitam (-) multimeter ke kaki B dan probe merah (+) ke C. Multimeter harus menunjukkan forward bias. Balik probe, hubungkan hitam ke C dan merah ke B. Multimeter harus menunjukkan reverse bias.
     • Pengujian Base-Emitter: Hubungkan probe hitam (-) ke B dan probe merah (+) ke E. Multimeter harus menunjukkan forward bias. Balik probe, hubungkan hitam ke E dan merah ke B. Multimeter harus menunjukkan reverse bias.
     • Pengujian Collector-Emitter: Dengan multimeter pada mode pengujian dioda, tidak akan ada penghantaran pada kedua arah (forward dan reverse bias).

     Ilustrasi Sederhana:

     Probe Hitam (-) pada Base, Probe Merah (+) pada Collector: Menghantar (Forward Bias).

     Probe Hitam (-) pada Collector, Probe Merah (+) pada Base: Tidak Menghantar (Reverse Bias).

3. Skala Multimeter:
   • Atur multimeter pada mode pengujian dioda (biasanya ditandai dengan simbol dioda). Beberapa multimeter mungkin memiliki skala khusus untuk pengujian transistor.
4. Pembacaan Nilai:
   • Forward Bias: Multimeter akan menunjukkan nilai tegangan drop (penurunan tegangan) pada sambungan (biasanya sekitar 0.6V untuk silikon).
   • Reverse Bias: Multimeter akan menunjukkan OL (Over Load) atau nilai yang sangat tinggi, yang mengindikasikan tidak ada penghantaran.

Contoh Hasil Pengukuran Transistor

Berikut adalah contoh hasil pengukuran untuk berbagai kondisi transistor:

• Transistor Baik (Berfungsi Normal):
  • NPN:
    • Base-Collector: Forward Bias (sekitar 0.6V), Reverse Bias (OL).
    • Base-Emitter: Forward Bias (sekitar 0.6V), Reverse Bias (OL).
    • Collector-Emitter: Tidak Menghantar (OL).
  • PNP:
    • Base-Collector: Forward Bias (sekitar 0.6V), Reverse Bias (OL).
    • Base-Emitter: Forward Bias (sekitar 0.6V), Reverse Bias (OL).
    • Collector-Emitter: Tidak Menghantar (OL).
  • Interpretasi: Transistor dalam kondisi baik jika sambungan Base-Collector dan Base-Emitter menunjukkan karakteristik dioda yang benar (forward bias dan reverse bias).
  • Ilustrasi Tampilan Multimeter: Tampilan akan menunjukkan nilai tegangan drop (sekitar 0.6V) pada forward bias dan “OL” pada reverse bias.
• Transistor Rusak Short (Hubung Singkat):
  • NPN atau PNP:
    • Base-Collector: Menghantar (nilai resistansi rendah, mendekati 0 Ohm) pada kedua arah.
    • Base-Emitter: Menghantar (nilai resistansi rendah) pada kedua arah.
    • Collector-Emitter: Menghantar (nilai resistansi rendah) pada kedua arah.
  • Interpretasi: Semua sambungan menunjukkan penghantaran, mengindikasikan adanya hubungan singkat di dalam transistor.
  • Ilustrasi Tampilan Multimeter: Multimeter akan menunjukkan nilai resistansi yang sangat rendah (mendekati 0 Ohm) pada semua pengujian.
• Transistor Rusak Open (Terbuka):
  • NPN atau PNP:
    • Base-Collector: Tidak Menghantar (OL) pada kedua arah.
    • Base-Emitter: Tidak Menghantar (OL) pada kedua arah.
    • Collector-Emitter: Tidak Menghantar (OL) pada kedua arah.
  • Interpretasi: Tidak ada sambungan yang menghantar, mengindikasikan rangkaian internal transistor terbuka.
  • Ilustrasi Tampilan Multimeter: Multimeter akan menunjukkan “OL” pada semua pengujian.
• Transistor Rusak Bocor (Leakage):
  • NPN atau PNP:
    • Base-Collector: Menghantar sebagian (nilai resistansi sedang, lebih tinggi dari short, tetapi lebih rendah dari open) pada salah satu atau kedua arah.
    • Base-Emitter: Menghantar sebagian pada salah satu atau kedua arah.
    • Collector-Emitter: Tidak Menghantar atau Menghantar sebagian.
  • Interpretasi: Adanya kebocoran arus antara kaki-kaki transistor. Nilai resistansi yang terukur tidak sesuai dengan kondisi baik atau rusak open.
  • Ilustrasi Tampilan Multimeter: Multimeter akan menunjukkan nilai resistansi yang tidak terlalu rendah (seperti pada short) atau tidak terlalu tinggi (seperti pada open), tetapi berada di antara keduanya.

Perbedaan Jenis-Jenis Transistor

Berikut adalah tabel yang merangkum perbedaan antara jenis-jenis transistor yang umum:

Jenis Transistor	Simbol	Kaki-kaki	Prinsip Kerja Singkat	Contoh Aplikasi	Perbedaan Utama
BJT (NPN)		Base (B), Collector (C), Emitter (E)	Arus kecil di base mengontrol arus yang lebih besar antara collector dan emitter.	Penguat sinyal audio, saklar.	Arus mengalir dari collector ke emitter saat base diberi tegangan positif terhadap emitter.
BJT (PNP)		Base (B), Collector (C), Emitter (E)	Arus kecil di base mengontrol arus yang lebih besar antara collector dan emitter.	Penguat sinyal audio, saklar.	Arus mengalir dari emitter ke collector saat base diberi tegangan negatif terhadap emitter.
JFET (N-channel)		Gate (G), Drain (D), Source (S)	Tegangan di gate mengontrol arus antara drain dan source.	Penguat sinyal, saklar.	Tegangan gate negatif terhadap source untuk mengontrol arus.
JFET (P-channel)		Gate (G), Drain (D), Source (S)	Tegangan di gate mengontrol arus antara drain dan source.	Penguat sinyal, saklar.	Tegangan gate positif terhadap source untuk mengontrol arus.
MOSFET (N-channel)		Gate (G), Drain (D), Source (S)	Tegangan di gate mengontrol arus antara drain dan source.	Penguat sinyal, saklar.	Tegangan gate positif terhadap source untuk mengontrol arus.
MOSFET (P-channel)		Gate (G), Drain (D), Source (S)	Tegangan di gate mengontrol arus antara drain dan source.	Penguat sinyal, saklar.	Tegangan gate negatif terhadap source untuk mengontrol arus.

Pengujian Transistor untuk Troubleshooting

Pengujian transistor dengan multimeter sangat berguna dalam troubleshooting rangkaian elektronik. Sebagai contoh:

• Kasus: Sebuah rangkaian penguat audio tidak berfungsi. Setelah pengecekan, ditemukan bahwa transistor penguat daya panas berlebihan.
• Pengujian: Menggunakan multimeter, transistor tersebut diuji. Hasil pengujian menunjukkan adanya hubungan singkat (short) antara kaki-kaki transistor.
• Kesimpulan: Transistor rusak dan perlu diganti.

Keterbatasan Pengujian Transistor dengan Multimeter

Meskipun multimeter DT9205A sangat berguna, ada beberapa keterbatasan dalam pengujian transistor:

• Tidak Mengukur Parameter Dinamis: Multimeter tidak dapat mengukur parameter dinamis transistor seperti gain (hFE) atau frekuensi kerja.
• Tidak Mendeteksi Kerusakan Minor: Kerusakan minor seperti penurunan gain atau kebocoran arus kecil mungkin tidak terdeteksi.
• Memerlukan Alat Tambahan: Untuk menguji kinerja transistor pada frekuensi tinggi atau di bawah beban, diperlukan alat ukur lain seperti osiloskop atau transistor tester khusus.

Identifikasi Kaki-Kaki Transistor

Jika tidak ada penandaan pada body transistor, berikut adalah cara mengidentifikasi kaki-kaki transistor menggunakan multimeter:

1. Identifikasi Base:
   • Atur multimeter pada mode pengujian dioda.
   • Temukan dua kaki yang menunjukkan forward bias saat probe merah (+) multimeter ditempatkan pada salah satu kaki dan probe hitam (-) pada kaki lainnya.
   • Kaki tempat probe merah ditempatkan adalah kaki base.
2. Identifikasi Collector dan Emitter:
   • Setelah base diidentifikasi, tempatkan probe merah pada base.
   • Temukan kaki yang menunjukkan forward bias dengan menempatkan probe hitam pada dua kaki lainnya.
   • Kaki yang menunjukkan forward bias adalah emitter. Kaki lainnya adalah collector.
3. Konfirmasi:
   • Ulangi langkah-langkah di atas dengan membalik polaritas probe (probe hitam pada base, probe merah pada kaki lainnya) untuk memastikan identifikasi yang benar.

Pengukuran Kapasitansi

Pengukuran kapasitansi adalah salah satu fitur penting yang seringkali disertakan pada multimeter digital, termasuk DT9205A. Kemampuan ini memungkinkan pengguna untuk mengukur nilai kapasitansi sebuah kapasitor, yang sangat berguna dalam diagnosis dan perbaikan rangkaian elektronik. Mari kita telusuri lebih dalam tentang cara kerja dan interpretasi hasil pengukuran kapasitansi pada multimeter DT9205A.

Fungsi Pengukuran Kapasitansi pada Multimeter DT9205A

Fitur pengukuran kapasitansi pada multimeter DT9205A memungkinkan pengguna untuk menentukan nilai kapasitansi sebuah kapasitor. Fungsi ini bekerja dengan cara mengisi dan mengosongkan kapasitor melalui rangkaian internal multimeter, kemudian mengukur waktu yang dibutuhkan untuk proses tersebut. Berdasarkan waktu dan arus yang digunakan, multimeter akan menghitung dan menampilkan nilai kapasitansi dalam satuan Farad (F), mikrofarad (µF), nanofarad (nF), atau pikofarad (pF), tergantung pada rentang pengukuran yang dipilih.

Langkah-Langkah Pengukuran Kapasitansi Menggunakan Multimeter

Untuk melakukan pengukuran kapasitansi dengan multimeter DT9205A, ikuti langkah-langkah berikut:

1. Persiapan: Pastikan multimeter dalam keadaan mati dan kapasitor yang akan diukur telah dilepaskan dari rangkaian. Hal ini penting untuk menghindari pembacaan yang salah atau kerusakan pada multimeter.
2. Pemilihan Rentang: Putar selector switch pada multimeter ke posisi pengukuran kapasitansi. Biasanya, simbol kapasitansi (µF atau simbol kotak dengan garis melengkung) akan terlihat pada skala. Pilih rentang yang sesuai dengan nilai kapasitansi kapasitor yang diperkirakan. Jika nilai kapasitansi tidak diketahui, mulailah dengan rentang tertinggi untuk menghindari kerusakan pada multimeter.
3. Pemasangan Probe: Hubungkan probe multimeter ke kapasitor. Biasanya, tidak ada polaritas khusus untuk multimeter digital, tetapi pastikan probe menyentuh kaki-kaki kapasitor dengan baik.
4. Pembacaan Nilai: Setelah probe terhubung, multimeter akan menampilkan nilai kapasitansi pada layar. Tunggu beberapa saat hingga pembacaan stabil.
5. Pencatatan Hasil: Catat nilai kapasitansi yang ditampilkan pada layar. Perhatikan juga satuan yang digunakan (µF, nF, atau pF).

Contoh Hasil Pengukuran Kapasitansi pada Kapasitor

Berikut adalah contoh hasil pengukuran kapasitansi pada beberapa jenis kapasitor:

• Kapasitor Keramik: Misalnya, sebuah kapasitor keramik bertuliskan 100 nF akan menunjukkan nilai sekitar 100 nF pada multimeter.
• Kapasitor Elektrolit (Elco): Kapasitor elektrolit, misalnya yang bertuliskan 100 µF, mungkin menunjukkan nilai antara 90 µF hingga 110 µF, tergantung pada toleransi kapasitor dan kondisi.
• Kapasitor Film: Kapasitor film, seperti yang bertuliskan 1 µF, akan menunjukkan nilai yang mendekati 1 µF.

Perbandingan Kapasitor yang Baik dan Rusak Berdasarkan Hasil Pengukuran

Hasil pengukuran kapasitansi dapat memberikan indikasi tentang kondisi kapasitor. Berikut adalah perbandingan antara kapasitor yang baik dan rusak:

• Kapasitor Baik:
• Menunjukkan nilai kapasitansi yang mendekati nilai yang tertera pada badan kapasitor (dalam batas toleransi).
• Tidak menunjukkan nilai yang sangat rendah (mendekati nol) atau sangat tinggi (melebihi batas toleransi).
• Tidak menunjukkan short circuit (resistansi sangat rendah) saat diukur dengan mode resistansi.
• Kapasitor Rusak:
• Short Circuit: Multimeter menunjukkan resistansi sangat rendah (mendekati nol) saat diukur dengan mode resistansi, atau nilai kapasitansi yang sangat tinggi. Ini menandakan bahwa kapasitor telah mengalami korsleting.
• Open Circuit: Multimeter tidak menunjukkan nilai kapasitansi (menunjukkan OL atau pembacaan di luar rentang), atau nilai kapasitansi sangat rendah. Ini menandakan bahwa kapasitor telah putus atau tidak terhubung.
• Nilai Kapasitansi Berubah: Nilai kapasitansi yang jauh dari nilai yang tertera pada badan kapasitor (di luar batas toleransi) bisa mengindikasikan kerusakan atau penurunan performa kapasitor.

Pengujian Continuitas (Buzzer)

Pengujian kontinuitas merupakan salah satu fitur krusial pada multimeter digital DT9205A, berfungsi untuk memastikan rangkaian listrik dalam kondisi baik, tanpa adanya putus atau gangguan. Fitur ini sangat berguna dalam melakukan troubleshooting pada rangkaian elektronik. Mari kita bedah lebih dalam mengenai fungsi, langkah-langkah, dan contoh penggunaan pengujian kontinuitas.

Fungsi Pengujian Continuitas pada Multimeter DT9205A

Pengujian kontinuitas, yang seringkali ditandai dengan simbol seperti sinyal gelombang atau ikon bel (buzzer), pada dasarnya berfungsi untuk memeriksa apakah ada jalur listrik yang kontinu atau terhubung antara dua titik dalam suatu rangkaian. Saat melakukan pengujian, multimeter akan mengeluarkan suara (buzzer) atau menampilkan nilai resistansi yang sangat kecil (biasanya mendekati 0 Ohm) jika terdapat koneksi yang baik. Sebaliknya, jika tidak ada koneksi (rangkaian terbuka), multimeter tidak akan berbunyi atau menampilkan nilai resistansi yang sangat besar (terbuka/tak terhingga).

Memahami multimeter digital DT9205A adalah kunci bagi para teknisi. Tapi, pernahkah terpikir bagaimana efisiensi juga berlaku dalam kehidupan sehari-hari? Sama seperti bagaimana kita perlu tahu cara menggunakan multimeter, efisiensi juga berlaku saat berbelanja. Misalnya, dengan mengetahui cara daftar kartu member Alfamart , kita bisa menghemat pengeluaran. Kembali ke multimeter, penguasaan alat ini sangat penting untuk mengukur tegangan, arus, dan resistansi dengan akurat, yang sangat krusial dalam pekerjaan elektronika.

Langkah-Langkah Pengujian Continuitas Menggunakan Multimeter

Untuk melakukan pengujian kontinuitas dengan multimeter DT9205A, ikuti langkah-langkah berikut:

1. Persiapan: Pastikan multimeter dalam kondisi mati dan tidak terhubung ke sumber tegangan.
2. Pilih Mode Continuitas: Putar selector switch ke posisi yang ditandai dengan simbol kontinuitas (biasanya gambar sinyal gelombang atau ikon bel).
3. Hubungkan Probe: Pasang probe merah ke terminal positif (+) dan probe hitam ke terminal negatif (-) pada multimeter.
4. Uji Probe: Sentuhkan kedua ujung probe untuk memastikan multimeter berfungsi dengan baik. Multimeter seharusnya mengeluarkan bunyi (buzzer) dan menampilkan nilai resistansi mendekati 0 Ohm. Jika tidak, periksa baterai multimeter atau probe yang mungkin rusak.
5. Uji Rangkaian: Sentuhkan ujung probe ke dua titik yang ingin diuji kontinuitasnya pada rangkaian atau komponen.
6. Interpretasi Hasil:
   • Jika multimeter berbunyi (buzzer) dan menampilkan nilai resistansi mendekati 0 Ohm, berarti ada kontinuitas atau koneksi yang baik antara kedua titik tersebut.
   • Jika multimeter tidak berbunyi dan menampilkan nilai resistansi yang sangat besar (terbuka/tak terhingga), berarti tidak ada kontinuitas atau terdapat rangkaian yang putus antara kedua titik tersebut.

Contoh Penggunaan Pengujian Continuitas pada Kabel dan Rangkaian

Pengujian kontinuitas sangat berguna dalam berbagai aplikasi, termasuk:

• Pengujian Kabel: Memastikan kabel tidak putus di dalam. Contohnya, menguji kabel power supply untuk memastikan tidak ada kerusakan internal.
• Pengujian Rangkaian PCB: Mendeteksi jalur yang putus atau short pada PCB. Misalnya, memeriksa jalur pada PCB yang tidak berfungsi.
• Pengujian Komponen: Memeriksa apakah komponen seperti sekring (fuse) atau relay berfungsi dengan baik.

Mari kita ambil contoh sederhana. Misalkan Anda memiliki kabel yang diduga putus di tengah. Dengan menggunakan multimeter, Anda dapat menguji kontinuitas kabel tersebut. Jika multimeter berbunyi saat probe ditempelkan pada kedua ujung kabel, berarti kabel dalam kondisi baik. Jika tidak berbunyi, berarti kabel putus dan perlu diganti.

Contoh lain, pada rangkaian PCB, Anda dapat menguji kontinuitas jalur antara dua titik solder. Jika multimeter berbunyi, jalur tersebut terhubung dengan baik. Jika tidak, jalur tersebut kemungkinan putus atau ada komponen yang rusak di antara kedua titik tersebut.

Baiklah, mari kita mulai dengan multimeter digital DT9205A. Alat ini sangat berguna untuk mengukur tegangan, arus, dan resistansi, bukan? Tapi, bagaimana dengan mengelola usaha kuliner Anda? Ternyata, prinsipnya mirip: Anda perlu mengukur dan mengontrol berbagai aspek. Misalnya, memahami pengeluaran dan pendapatan adalah kunci.

Sama seperti DT9205A yang mengukur arus listrik, manajemen keuangan dalam bisnis Anda juga perlu diukur. Untuk itu, Anda bisa menerapkan strategi cara manajemen usaha kuliner yang tepat. Kembali ke DT9205A, pemahaman tentang nilai-nilai yang terukur sangat penting, sama seperti memahami data dalam bisnis Anda.

Tips Menghindari Kesalahan saat Pengujian Continuitas:

• Pastikan rangkaian atau komponen yang diuji dalam kondisi mati (tidak ada daya).
• Periksa baterai multimeter secara berkala. Baterai yang lemah dapat memengaruhi akurasi pengujian.
• Pastikan probe dalam kondisi baik dan terpasang dengan benar.
• Hindari menyentuh kedua probe secara bersamaan saat melakukan pengujian, karena dapat menyebabkan kesalahan pembacaan.
• Jika menguji rangkaian yang kompleks, catat posisi probe untuk memudahkan identifikasi.

Pemecahan Masalah (Troubleshooting) Umum

Multimeter digital DT9205A, meskipun handal, tidak kebal terhadap masalah. Pengguna seringkali menghadapi tantangan dalam mengoperasikan alat ini. Artikel ini akan membahas secara mendalam mengenai masalah umum yang sering terjadi, solusi efektif, serta langkah-langkah pencegahan agar multimeter Anda selalu berfungsi optimal.

Mari kita selami lebih dalam bagaimana cara mengidentifikasi, mengatasi, dan mencegah masalah yang mungkin timbul pada multimeter digital DT9205A.

Identifikasi Masalah Umum (DT9205A)

Pengguna DT9205A seringkali menemui beberapa masalah yang dapat mengganggu pengukuran. Berikut adalah beberapa masalah umum yang sering terjadi:

• Pembacaan Tidak Akurat: Pembacaan nilai tegangan, arus, atau resistansi yang jauh dari nilai sebenarnya.
• Fungsi Tertentu Tidak Berfungsi: Misalnya, fungsi pengukuran resistansi tidak bekerja atau buzzer kontinuitas tidak berbunyi.
• Tampilan Bermasalah: Tampilan LCD yang redup, hilang sebagian, atau menampilkan simbol-simbol aneh.
• Kerusakan Fisik: Kerusakan pada probe, konektor, atau badan multimeter akibat terjatuh atau terkena cairan.
• Overload (Kelebihan Beban): Munculnya pesan “OL” atau tampilan yang menunjukkan overload saat mengukur.

Masalah-masalah ini seringkali disebabkan oleh berbagai faktor, termasuk kesalahan pengguna, kerusakan komponen, atau kondisi lingkungan.

Solusi untuk Masalah Umum (DT9205A)

Mengatasi masalah pada DT9205A memerlukan pendekatan yang sistematis. Berikut adalah solusi langkah demi langkah untuk setiap masalah yang telah diidentifikasi:

• Pembacaan Tidak Akurat:
  1. Periksa Rentang: Pastikan rentang pengukuran yang dipilih sesuai dengan nilai yang diharapkan. Jika mengukur tegangan 12V, pastikan skala berada di atas 20V, misalnya.
  2. Kalibrasi: Jika memungkinkan, lakukan kalibrasi dengan membandingkan pembacaan dengan sumber referensi yang diketahui.
  3. Periksa Probe: Pastikan probe terpasang dengan baik dan tidak rusak. Ganti probe jika perlu.
  4. Periksa Baterai: Baterai yang lemah dapat menyebabkan pembacaan yang tidak akurat. Ganti baterai jika indikator baterai lemah muncul.
• Fungsi Tertentu Tidak Berfungsi:
  1. Periksa Pengaturan: Pastikan sakelar fungsi berada pada posisi yang benar untuk fungsi yang ingin digunakan (tegangan, arus, resistansi, dll.).
  2. Periksa Sekring: Jika fungsi arus atau resistansi tidak berfungsi, sekring mungkin putus. Ganti sekring yang putus dengan sekring yang memiliki spesifikasi yang sama.
  3. Periksa Komponen Internal: Jika sekring baik-baik saja, kemungkinan ada kerusakan pada komponen internal. Perbaikan mungkin memerlukan bantuan teknisi.
• Tampilan Bermasalah:
  1. Periksa Baterai: Baterai yang lemah seringkali menyebabkan tampilan yang redup atau hilang. Ganti baterai.
  2. Periksa Koneksi: Pastikan koneksi antara LCD dan papan sirkuit utama baik.
  3. Kerusakan LCD: Jika masalah berlanjut, kemungkinan LCD rusak. Perbaikan atau penggantian mungkin diperlukan.
• Kerusakan Fisik:
  1. Periksa Kerusakan: Periksa probe, konektor, dan badan multimeter.
  2. Ganti Komponen Rusak: Ganti probe atau konektor yang rusak. Jika badan multimeter rusak, pertimbangkan untuk mengganti unit.
  3. Hindari Penanganan Kasar: Gunakan multimeter dengan hati-hati dan hindari menjatuhkannya.
• Overload (Kelebihan Beban):
  1. Periksa Rentang: Pastikan rentang pengukuran yang dipilih sesuai dengan nilai yang diukur.
  2. Periksa Sumber: Pastikan tidak ada tegangan atau arus yang melebihi batas pengukuran multimeter.
  3. Ganti Sekring: Jika overload terjadi saat mengukur arus, sekring mungkin putus. Ganti sekring.

Tabel Masalah dan Solusi (DT9205A)

Tabel berikut merangkum masalah umum, penyebab kemungkinan, solusi, dan tindakan pencegahan untuk multimeter DT9205A:

Masalah	Penyebab Kemungkinan	Solusi	Pencegahan
Pembacaan Tidak Akurat	Rentang salah Probe rusak Baterai lemah	Pilih rentang yang tepat Ganti probe Ganti baterai	Selalu periksa rentang sebelum mengukur Periksa probe secara berkala Ganti baterai secara teratur
Fungsi Tidak Berfungsi	Sakelar fungsi salah Sekring putus Kerusakan internal	Pilih fungsi yang benar Ganti sekring Perbaikan oleh teknisi	Periksa pengaturan sebelum mengukur Jangan mengukur arus di atas batas Hindari overload
Tampilan Bermasalah	Baterai lemah Koneksi LCD buruk LCD rusak	Ganti baterai Periksa koneksi Perbaikan atau ganti LCD	Ganti baterai secara teratur Hindari guncangan pada multimeter
Kerusakan Fisik	Terjatuh Kontak dengan cairan	Ganti probe/konektor Ganti unit	Gunakan dengan hati-hati Simpan di tempat yang aman
Overload	Rentang salah Tegangan/arus melebihi batas	Pilih rentang yang tepat Periksa sumber tegangan/arus Ganti sekring (jika perlu)	Selalu periksa rentang sebelum mengukur Pastikan batas pengukuran tidak terlampaui

Perawatan dan Penyimpanan (DT9205A)

Perawatan yang tepat akan memperpanjang umur pakai multimeter DT9205A dan memastikan kinerjanya tetap optimal. Berikut adalah beberapa panduan penting:

• Pembersihan: Bersihkan multimeter secara teratur dengan kain lembut dan kering. Hindari penggunaan bahan kimia atau pelarut yang keras.
• Penyimpanan: Simpan multimeter di tempat yang kering, sejuk, dan berventilasi baik. Hindari paparan langsung terhadap sinar matahari atau suhu ekstrem.
• Penggantian Baterai: Ganti baterai secara berkala, bahkan jika multimeter tidak sering digunakan. Gunakan baterai baru yang sesuai dengan spesifikasi. Buka penutup baterai dengan hati-hati dan keluarkan baterai lama sebelum memasang yang baru.
• Penanganan: Hindari menjatuhkan atau membanting multimeter. Jangan menyimpan multimeter di tempat yang lembab atau basah.
• Lingkungan Penyimpanan Ideal: Suhu antara 10°C hingga 30°C dan kelembaban relatif di bawah 75% adalah lingkungan penyimpanan yang ideal.
• Hindari:
  • Paparan langsung sinar matahari.
  • Kontak dengan cairan (air, minyak, dll.).
  • Suhu ekstrem.
  • Penggunaan di lingkungan yang mengandung gas korosif.

Pengujian Fungsi Multimeter (DT9205A)

Pengujian fungsi secara berkala memastikan multimeter DT9205A berfungsi dengan baik. Berikut adalah langkah-langkah pengujian untuk beberapa fungsi dasar:

• Pengujian Tegangan AC/DC:
  1. Hubungkan probe ke sumber tegangan yang diketahui (misalnya, stopkontak untuk AC atau baterai untuk DC).
  2. Pilih rentang tegangan yang sesuai.
  3. Periksa pembacaan pada layar. Pembacaan harus sesuai dengan nilai sumber tegangan.
• Pengujian Arus AC/DC:
  1. Hubungkan multimeter secara seri dengan rangkaian yang akan diukur arusnya.
  2. Pilih rentang arus yang sesuai.
  3. Periksa pembacaan pada layar.
• Pengujian Resistansi:
  1. Matikan daya pada rangkaian.
  2. Hubungkan probe ke kedua ujung resistor.
  3. Pilih rentang resistansi yang sesuai.
  4. Periksa pembacaan pada layar. Pembacaan harus sesuai dengan nilai resistor.
• Pengujian Kontinuitas:
  1. Pilih fungsi kontinuitas (biasanya ditandai dengan simbol “buzzer”).
  2. Hubungkan probe ke kedua ujung rangkaian.
  3. Jika rangkaian memiliki kontinuitas (terhubung), buzzer akan berbunyi.
• Mengatasi Masalah: Jika salah satu fungsi gagal, periksa probe, baterai, dan sekring. Jika masalah berlanjut, kemungkinan ada kerusakan internal.

Studi Kasus (DT9205A)

Berikut adalah beberapa studi kasus yang menggambarkan skenario pemecahan masalah umum pada multimeter DT9205A:

• Studi Kasus 1: Lampu Mobil Tidak Menyala
  1. Deskripsi Masalah: Lampu depan mobil tidak menyala meskipun bohlam baru telah dipasang.
  2. Langkah Diagnostik:
     • Periksa sekring lampu menggunakan multimeter (fungsi kontinuitas).
     • Ukur tegangan pada soket lampu.
     • Periksa kabel dan konektor untuk kerusakan.
  3. Solusi:
     • Sekring putus: Ganti sekring.
     • Tidak ada tegangan pada soket: Perbaiki kabel atau ganti saklar lampu.
• Studi Kasus 2: Pengukur Suhu Rusak
  1. Deskripsi Masalah: Pengukur suhu ruangan tidak berfungsi, menampilkan angka yang salah.
  2. Langkah Diagnostik:
     • Periksa baterai multimeter.
     • Ukur tegangan pada sensor suhu.
     • Periksa resistansi sensor suhu.
  3. Solusi:
     • Baterai lemah: Ganti baterai.
     • Sensor suhu rusak: Ganti sensor suhu.

Keamanan (DT9205A)

Keselamatan adalah prioritas utama saat menggunakan multimeter DT9205A. Berikut adalah beberapa peringatan penting:

• Gunakan Perlindungan Diri: Selalu gunakan alat pelindung diri (APD) seperti kacamata pelindung saat bekerja dengan listrik.
• Periksa Peralatan: Periksa multimeter dan probe sebelum digunakan. Pastikan tidak ada kerusakan pada isolasi.
• Jangan Melebihi Batas: Jangan mengukur tegangan atau arus yang melebihi batas pengukuran multimeter.
• Matikan Daya: Selalu matikan daya pada rangkaian sebelum mengukur resistansi atau melakukan pengujian kontinuitas.
• Tegangan Tinggi: Saat mengukur tegangan tinggi, gunakan probe yang sesuai dan pastikan Anda memiliki pengetahuan yang memadai tentang keselamatan listrik. Berhati-hatilah dan jangan menyentuh bagian yang bertegangan.
• Prosedur Keselamatan: Ikuti semua prosedur keselamatan yang relevan saat bekerja dengan listrik. Jika ragu, mintalah bantuan dari profesional.

Tips dan Trik Tambahan untuk Multimeter DT9205A

Multimeter digital DT9205A adalah alat yang sangat berguna bagi siapa saja yang berkecimpung dalam bidang elektronika. Namun, untuk benar-benar memaksimalkan potensi alat ini, diperlukan lebih dari sekadar pengetahuan dasar tentang cara menggunakannya. Artikel ini akan membahas tips dan trik lanjutan yang seringkali diabaikan, serta contoh penggunaan praktis dan sumber daya tambahan untuk meningkatkan kemampuan Anda dalam menggunakan multimeter DT9205A.

Berikut adalah tips dan trik yang dapat membantu Anda memaksimalkan penggunaan multimeter DT9205A:

Tips Penggunaan Efektif

Memahami cara menggunakan multimeter DT9205A secara efektif dapat menghemat waktu, mencegah kesalahan, dan memperpanjang umur alat. Berikut adalah beberapa tips yang seringkali luput dari perhatian:

• Pilih Rentang yang Tepat: Selalu mulai dengan rentang pengukuran tertinggi saat mengukur tegangan atau arus yang tidak diketahui. Ini akan melindungi multimeter dari kerusakan akibat kelebihan beban. Setelah mendapatkan pembacaan awal, turunkan rentang untuk mendapatkan hasil yang lebih presisi.
• Kalibrasi Nol (Zero Calibration): Sebelum mengukur resistansi, pastikan untuk mengkalibrasi multimeter. Hubungkan probe multimeter dan pastikan pembacaan menunjukkan nol ohm. Jika tidak, gunakan tombol kalibrasi (jika ada) atau kurangi nilai resistansi probe secara manual.
• Gunakan Fitur Hold: Fitur “hold” sangat berguna saat bekerja di area yang sulit dijangkau atau saat pembacaan sulit dilihat. Tekan tombol “hold” untuk membekukan tampilan dan memudahkan pembacaan nilai.
• Perawatan Probe: Probe multimeter seringkali menjadi sumber masalah. Pastikan probe dalam kondisi baik, tidak ada kabel yang terkelupas atau putus. Bersihkan ujung probe secara berkala untuk memastikan kontak yang baik.
• Penyimpanan yang Tepat: Simpan multimeter di tempat yang kering dan sejuk. Lepaskan baterai jika multimeter tidak digunakan dalam jangka waktu yang lama untuk mencegah kebocoran yang dapat merusak alat.

Contoh Penggunaan dalam Proyek Elektronika

Berikut adalah contoh penggunaan multimeter DT9205A dalam berbagai proyek elektronika:

Proyek Elektronika	Komponen yang Diukur	Langkah Pengukuran	Hasil & Analisis
Pemeriksaan LED	Tegangan Forward LED, Arus LED	1. Atur multimeter ke mode dioda. 2. Hubungkan probe multimeter ke kaki LED (anoda ke positif, katoda ke negatif). 3. Perhatikan tegangan forward LED (biasanya sekitar 1.8V – 3.3V). 4. Untuk mengukur arus, hubungkan LED secara seri dengan resistor (misalnya, 220 ohm) dan multimeter di mode arus DC.	Jika LED menyala dan multimeter menunjukkan tegangan forward yang sesuai, LED berfungsi dengan baik. Arus yang diukur harus sesuai dengan spesifikasi LED.
Pengukuran Tegangan Baterai	Tegangan Baterai	1. Atur multimeter ke mode tegangan DC. 2. Pilih rentang yang sesuai (misalnya, 20V untuk baterai 9V). 3. Hubungkan probe multimeter ke terminal baterai (+ ke +, ke -).	Pembacaan multimeter menunjukkan tegangan baterai. Jika tegangan lebih rendah dari nilai nominal, baterai perlu diganti.
Pengujian Resistor	Resistansi Resistor	1. Atur multimeter ke mode resistansi (ohm). 2. Pilih rentang yang sesuai (misalnya, 200 ohm, 2k ohm, dll.). 3. Lepaskan resistor dari rangkaian. 4. Hubungkan probe multimeter ke kaki-kaki resistor.	Pembacaan multimeter menunjukkan nilai resistansi resistor. Bandingkan dengan nilai yang tertera pada resistor atau berdasarkan kode warna untuk memastikan keakuratannya. Jika nilai berbeda jauh, resistor rusak.

Sumber Daya Tambahan

Untuk memperdalam pengetahuan Anda tentang multimeter dan elektronika, berikut adalah beberapa sumber daya yang sangat direkomendasikan:

1. Situs Web All About Circuits: Menyediakan artikel dan tutorial komprehensif tentang elektronika, termasuk penggunaan multimeter.
2. Video YouTube “The Engineering Mindset”: Menawarkan video berkualitas tinggi tentang elektronika dan penggunaan alat ukur, termasuk multimeter.
3. Buku “Practical Electronics for Inventors” oleh Paul Scherz: Buku panduan praktis yang sangat baik untuk belajar elektronika dasar dan penggunaan alat ukur.
4. Situs Web Fluke: Fluke adalah produsen multimeter terkemuka. Situs web mereka menawarkan informasi teknis, tutorial, dan tips penggunaan multimeter.
5. Forum Elektronika Online (misalnya, EEVblog Forum): Tempat yang bagus untuk bertanya, berbagi pengetahuan, dan mendapatkan bantuan dari sesama penggemar elektronika.

Aplikasi Kreatif Multimeter DT9205A

Berikut adalah dua ilustrasi aplikasi kreatif multimeter DT9205A:

Ilustrasi 1: Menggunakan multimeter untuk mengukur suhu. Hubungkan termistor (resistor yang sensitif terhadap suhu) ke multimeter dalam mode resistansi. Perubahan resistansi akan menunjukkan perubahan suhu.

Ilustrasi 2: Menggunakan multimeter untuk mendeteksi kebocoran listrik pada kabel. Mengatur multimeter ke mode resistansi dan mengukur resistansi antara konduktor dan ground. Resistansi yang sangat rendah mengindikasikan adanya kebocoran.

Troubleshooting Umum

Berikut adalah beberapa masalah umum yang mungkin terjadi saat menggunakan multimeter DT9205A, beserta kemungkinan penyebab dan solusinya:

Masalah 1: Multimeter tidak memberikan pembacaan.

• Penyebab: Baterai mati, probe tidak terhubung dengan baik, atau fungsi multimeter yang dipilih salah.
• Solusi: Periksa baterai dan ganti jika perlu. Pastikan probe terpasang dengan benar dan terhubung ke sirkuit. Periksa kembali fungsi yang dipilih sudah sesuai dengan pengukuran yang diinginkan.

Masalah 2: Pembacaan tidak akurat.

• Penyebab: Rentang pengukuran yang salah dipilih, kalibrasi nol tidak dilakukan (untuk resistansi), atau probe yang rusak.
• Solusi: Pilih rentang pengukuran yang tepat. Kalibrasi nol sebelum mengukur resistansi. Periksa probe untuk kerusakan dan ganti jika perlu.

Masalah 3: Multimeter menunjukkan nilai yang berlebihan (overload).

• Penyebab: Terlalu banyak tegangan atau arus yang masuk ke multimeter.
• Solusi: Putuskan sambungan multimeter dari sirkuit segera. Periksa kembali sirkuit untuk memastikan tidak ada tegangan atau arus yang melebihi batas kemampuan multimeter.

Pemungkas

Dengan panduan ini, diharapkan pemahaman tentang cara menggunakan multimeter digital DT9205A menjadi lebih jelas. Dari dasar-dasar hingga pengukuran yang lebih kompleks, Anda sekarang memiliki pengetahuan untuk memanfaatkan alat ini secara efektif. Ingatlah selalu untuk memprioritaskan keselamatan dan berhati-hati dalam setiap pengukuran. Selamat mencoba dan semoga sukses dalam setiap proyek elektronika Anda!

FAQ dan Informasi Bermanfaat

Apa yang dimaksud dengan multimeter digital DT9205A?

Multimeter digital DT9205A adalah alat ukur elektronik yang digunakan untuk mengukur tegangan, arus, resistansi, dan parameter listrik lainnya.

Apa perbedaan antara tegangan AC dan DC?

Tegangan AC (Alternating Current) berubah arah secara berkala, seperti yang ditemukan di stopkontak rumah. Tegangan DC (Direct Current) mengalir dalam satu arah, seperti yang ditemukan pada baterai.

Apa yang harus dilakukan jika multimeter menunjukkan “OL”?

“OL” berarti “Overload”. Ini berarti nilai yang diukur melebihi rentang yang dipilih pada multimeter. Ubah rentang ke nilai yang lebih tinggi.

Bagaimana cara menguji baterai menggunakan multimeter?

Atur multimeter ke mode pengukuran tegangan DC. Tempatkan probe merah pada terminal positif (+) baterai dan probe hitam pada terminal negatif (-). Baca nilai tegangan pada layar multimeter.

Apa yang harus dilakukan jika probe multimeter terbalik saat mengukur tegangan DC?

Tidak ada kerusakan yang terjadi pada multimeter. Layar akan menunjukkan nilai negatif. Balikkan posisi probe untuk mendapatkan pembacaan yang benar.
