Cara menghitung kebutuhan besi kolom – Pernahkah terpesona oleh kokohnya sebuah bangunan, menjulang tinggi menantang langit? Di balik keindahan arsitektur, tersembunyi perhitungan rumit yang memastikan struktur tetap berdiri teguh. Salah satu elemen kunci yang memegang peranan vital adalah kolom, tulang punggung yang menopang beban bangunan. Namun, tahukah Anda bahwa perhitungan kebutuhan besi kolom adalah fondasi dari kekuatan ini?

Artikel ini akan mengupas tuntas cara menghitung kebutuhan besi kolom, dari dasar-dasar hingga aplikasi praktis. Kita akan menyelami berbagai aspek, mulai dari pemilihan material, analisis beban, hingga detail sambungan dan perlindungan terhadap korosi. Bersiaplah untuk memahami bagaimana setiap langkah perhitungan berkontribusi pada keamanan dan ketahanan bangunan Anda.

Table of Contents

Memahami Perhitungan Besi Kolom

Perhitungan besi kolom adalah fondasi dari setiap proyek konstruksi bangunan. Ketepatan perhitungan ini sangat krusial karena menentukan kekuatan, stabilitas, dan umur panjang struktur bangunan. Dalam artikel ini, kita akan membahas secara mendalam mengenai pentingnya perhitungan besi kolom yang akurat, konsekuensi dari kesalahan perhitungan, dan manfaat yang dapat diperoleh dari perhitungan yang tepat.

Kesalahan dalam perhitungan besi kolom dapat berakibat fatal, mulai dari retak pada struktur, penurunan kekuatan bangunan, hingga risiko keruntuhan yang membahayakan nyawa dan harta benda. Sebaliknya, perhitungan yang akurat memastikan bangunan mampu menahan beban yang direncanakan, termasuk beban mati (berat material bangunan) dan beban hidup (penghuni, perabotan, dan faktor eksternal lainnya seperti angin dan gempa).

Pentingnya Perhitungan Besi Kolom dalam Konstruksi

Perhitungan besi kolom yang tepat sangat penting untuk memastikan keamanan dan ketahanan bangunan. Hal ini tidak hanya berdampak pada aspek struktural, tetapi juga pada aspek finansial dan keberlanjutan proyek.

Keamanan Struktural: Besi kolom yang dihitung dengan benar mampu menahan beban struktural yang ada, mencegah kegagalan struktural seperti keruntuhan atau retakan.
Umur Panjang Bangunan: Perhitungan yang tepat berkontribusi pada umur panjang bangunan dengan mengurangi risiko kerusakan akibat beban berlebih atau faktor lingkungan.
Efisiensi Biaya: Perhitungan yang akurat membantu menghindari penggunaan material yang berlebihan atau kurang, sehingga mengoptimalkan biaya konstruksi.
Kepatuhan Terhadap Standar: Perhitungan yang sesuai dengan standar dan regulasi konstruksi memastikan kepatuhan terhadap hukum dan peraturan yang berlaku.

Konsekuensi Kesalahan Perhitungan Besi Kolom

Kesalahan dalam perhitungan besi kolom dapat mengakibatkan berbagai masalah serius yang mempengaruhi keamanan, stabilitas, dan biaya proyek konstruksi. Dampak dari kesalahan ini dapat bervariasi, mulai dari kerusakan kecil hingga bencana besar.

Kegagalan Struktural: Kekurangan besi pada kolom dapat menyebabkan kegagalan struktural, seperti keruntuhan sebagian atau seluruh bangunan, terutama saat terjadi gempa bumi atau angin kencang.
Retakan pada Struktur: Besi kolom yang tidak memadai dapat menyebabkan retakan pada dinding, lantai, dan elemen struktural lainnya, yang mengurangi integritas struktural dan estetika bangunan.
Penurunan Daya Tahan: Kesalahan perhitungan dapat mengurangi daya tahan bangunan terhadap beban yang direncanakan, sehingga mempercepat kerusakan dan mengurangi umur pakai bangunan.
Peningkatan Biaya Perbaikan: Kerusakan akibat kesalahan perhitungan memerlukan biaya perbaikan yang signifikan, termasuk pembongkaran, penggantian material, dan pekerjaan konstruksi ulang.
Potensi Kerugian Jiwa dan Harta Benda: Dalam kasus terburuk, kesalahan perhitungan dapat menyebabkan keruntuhan bangunan, yang mengakibatkan kerugian jiwa dan kerusakan harta benda yang sangat besar.

Manfaat Perhitungan Besi Kolom yang Akurat

Perhitungan besi kolom yang akurat memberikan berbagai manfaat yang signifikan dalam proyek konstruksi. Manfaat ini mencakup aspek keamanan, efisiensi biaya, dan keberlanjutan proyek.

Keamanan Maksimal: Memastikan bahwa kolom mampu menahan beban yang direncanakan, termasuk beban mati dan hidup, serta beban tambahan seperti angin dan gempa.
Penghematan Biaya: Mengoptimalkan penggunaan material, menghindari pemborosan, dan mengurangi biaya konstruksi secara keseluruhan.
Umur Panjang Bangunan: Meningkatkan umur pakai bangunan dengan mengurangi risiko kerusakan struktural dan memperpanjang masa pakai elemen konstruksi.
Kualitas Bangunan yang Lebih Baik: Meningkatkan kualitas bangunan secara keseluruhan, termasuk stabilitas, kekuatan, dan ketahanan terhadap berbagai faktor eksternal.
Kepatuhan Terhadap Regulasi: Memastikan bahwa proyek konstruksi memenuhi standar dan regulasi yang berlaku, sehingga mengurangi risiko sanksi hukum.

“Perhitungan besi kolom yang tepat bukanlah pilihan, melainkan sebuah keharusan dalam konstruksi bangunan. Ini adalah investasi yang akan melindungi nyawa, aset, dan reputasi Anda.”Ir. Bambang Susilo, Ahli Struktur Bangunan.

Menghitung Kebutuhan Besi Kolom: Dasar-Dasar

Dalam perhitungan kebutuhan besi kolom, pemahaman mendalam tentang material yang digunakan dan standar yang berlaku sangat krusial. Pemilihan material yang tepat dan kepatuhan terhadap standar memastikan kekuatan dan keamanan struktur bangunan. Artikel ini akan membahas secara rinci mengenai jenis-jenis material besi, standar yang relevan, serta faktor-faktor keamanan yang perlu diperhatikan.

Mari kita mulai dengan mengidentifikasi jenis-jenis material besi yang umum digunakan untuk kolom.

Jenis-Jenis Material Besi untuk Kolom

Pemilihan jenis besi yang tepat sangat penting dalam perencanaan kolom. Beberapa jenis besi yang umum digunakan memiliki karakteristik yang berbeda, yang memengaruhi kekuatan dan daya tahan kolom. Berikut adalah beberapa jenis besi yang sering digunakan:

Besi Beton Polos (BJTP): Jenis besi ini memiliki permukaan yang halus dan biasanya digunakan untuk konstruksi sederhana atau sebagai tulangan tambahan.
Besi Beton Ulir (BJTD): Besi ini memiliki ulir pada permukaannya yang meningkatkan daya lekat terhadap beton. BJTD lebih sering digunakan pada konstruksi yang membutuhkan kekuatan tinggi.
Besi Kanal (CNP/UNP): Besi kanal berbentuk seperti huruf “U” dan sering digunakan sebagai elemen struktural dalam kolom, terutama pada konstruksi baja ringan.
Besi Siku (L): Berbentuk seperti huruf “L” dan digunakan sebagai elemen pengaku atau pendukung dalam konstruksi kolom.
Besi Hollow: Berbentuk persegi atau persegi panjang dengan rongga di tengahnya. Besi hollow sering digunakan pada konstruksi kolom baja ringan atau sebagai elemen struktural pada bangunan bertingkat.

Memahami perbedaan karakteristik dari setiap jenis besi akan membantu dalam menentukan material yang paling sesuai dengan kebutuhan struktur bangunan.

Standar-Standar yang Relevan dalam Perhitungan Besi Kolom

Dalam perhitungan kebutuhan besi kolom, terdapat beberapa standar yang harus dipatuhi untuk memastikan keamanan dan kualitas struktur bangunan. Standar-standar ini mengatur spesifikasi material, metode perhitungan, dan persyaratan lainnya. Beberapa standar yang relevan meliputi:

SNI (Standar Nasional Indonesia): SNI merupakan standar yang wajib dipatuhi di Indonesia. SNI mencakup berbagai aspek konstruksi, termasuk persyaratan material, perhitungan struktur, dan metode pelaksanaan. Beberapa SNI yang relevan adalah SNI 2847 tentang Tata Cara Perencanaan Struktur Beton untuk Bangunan Gedung, SNI 1726 tentang Tata Cara Perencanaan Ketahanan Gempa untuk Struktur Bangunan Gedung dan Non Gedung, dan SNI 03-1729-2002 tentang Tata Cara Perencanaan Struktur Baja untuk Bangunan Gedung.
Peraturan Pemerintah dan Peraturan Menteri: Selain SNI, terdapat juga peraturan pemerintah dan peraturan menteri yang mengatur tentang konstruksi bangunan. Peraturan ini seringkali memberikan pedoman tambahan atau klarifikasi terhadap standar teknis.
Standar Internasional: Dalam beberapa kasus, standar internasional seperti ACI (American Concrete Institute) atau Eurocode juga dapat digunakan sebagai referensi, terutama untuk proyek-proyek berskala besar atau yang melibatkan teknologi konstruksi tertentu.

Kepatuhan terhadap standar-standar ini sangat penting untuk memastikan keamanan, kekuatan, dan daya tahan struktur kolom.

Perbandingan Karakteristik Kekuatan Beberapa Jenis Besi Kolom

Kekuatan material besi sangat menentukan kemampuan kolom dalam menahan beban. Perbandingan karakteristik kekuatan beberapa jenis besi kolom memberikan gambaran tentang perbedaan kemampuan setiap material. Berikut adalah tabel yang membandingkan karakteristik kekuatan beberapa jenis besi kolom:

Kolom	Jenis Besi	Kuat Tarik (MPa)	Kuat Leleh (MPa)	Modulus Elastisitas (GPa)
1	Besi Beton Polos (BJTP 24)	240	240	200
2	Besi Beton Ulir (BJTD 40)	400	400	200
3	Besi Kanal (UNP 100)	410	250	200
4	Besi Hollow (40x40x2)	410	240	200

Perlu dicatat bahwa nilai-nilai di atas adalah contoh dan dapat bervariasi tergantung pada standar yang digunakan dan spesifikasi material. Informasi ini memberikan gambaran umum tentang perbedaan kekuatan material.

Faktor Keamanan dalam Pemilihan Material Besi

Pemilihan material besi untuk kolom tidak hanya mempertimbangkan kekuatan material, tetapi juga faktor keamanan. Faktor keamanan adalah faktor yang digunakan untuk memperhitungkan ketidakpastian dalam perhitungan, variasi material, dan potensi beban yang lebih besar dari yang direncanakan. Beberapa faktor keamanan yang perlu dipertimbangkan meliputi:

Faktor Reduksi Kekuatan: Faktor ini digunakan untuk mengurangi kekuatan material yang direncanakan untuk mengantisipasi potensi kelemahan material atau variasi dalam proses produksi. Nilai faktor reduksi kekuatan bervariasi tergantung pada standar yang digunakan dan jenis material.
Faktor Beban: Faktor ini digunakan untuk meningkatkan beban yang direncanakan untuk memperhitungkan potensi kelebihan beban atau beban yang tidak terduga. Faktor beban diterapkan pada beban mati, beban hidup, dan beban lainnya yang bekerja pada struktur.
Analisis Risiko: Melakukan analisis risiko untuk mengidentifikasi potensi bahaya atau kegagalan yang mungkin terjadi pada struktur. Analisis ini dapat membantu dalam menentukan faktor keamanan yang tepat dan pemilihan material yang sesuai.

Penggunaan faktor keamanan yang tepat sangat penting untuk memastikan keamanan dan daya tahan struktur kolom dalam jangka panjang.

Dimensi Kolom: Menentukan Ukuran Kolom yang Tepat

Memastikan stabilitas dan keamanan struktural bangunan adalah hal yang krusial. Salah satu aspek penting dalam mencapai hal ini adalah pemilihan dimensi kolom yang tepat. Kolom, sebagai elemen vertikal utama, berfungsi menopang beban dari struktur di atasnya dan menyalurkannya ke fondasi. Pemilihan dimensi yang tepat tidak hanya memastikan kemampuan kolom dalam menahan beban, tetapi juga mempertimbangkan faktor-faktor lain seperti deformasi, daktilitas, dan respons terhadap gaya lateral, terutama dalam kondisi gempa.

Dalam artikel ini, kita akan membahas secara mendalam tentang berbagai faktor yang mempengaruhi penentuan dimensi kolom, panduan praktis untuk pemilihan awal, contoh ukuran kolom yang umum digunakan, serta rumus sederhana untuk perkiraan awal. Kami juga akan membahas penggunaan perangkat lunak analisis struktural dan referensi standar yang relevan.

Faktor-faktor yang Mempengaruhi Dimensi Kolom

Beberapa faktor yang saling terkait memengaruhi penentuan dimensi kolom. Memahami faktor-faktor ini sangat penting untuk memastikan kolom mampu menopang beban dan memenuhi persyaratan kinerja struktural.

Tinggi Bangunan: Tinggi bangunan secara signifikan memengaruhi dimensi kolom. Semakin tinggi bangunan, semakin besar beban yang harus ditopang oleh kolom, sehingga membutuhkan dimensi yang lebih besar. Pertimbangan terhadap efek tekuk (buckling) juga menjadi krusial pada bangunan tinggi. Tekuk adalah fenomena di mana kolom mengalami deformasi lateral akibat beban aksial yang tinggi. Stabilitas lateral, yang mengacu pada kemampuan bangunan untuk menahan gaya horizontal (seperti angin atau gempa), juga sangat penting.

Bangunan tinggi cenderung lebih rentan terhadap efek tekuk dan gaya lateral, sehingga memerlukan kolom yang lebih besar dan sistem penopang lateral yang lebih kuat. Sebagai contoh, sebuah gedung pencakar langit akan memerlukan kolom yang jauh lebih besar dibandingkan dengan rumah tinggal satu lantai.
Jumlah Lantai: Jumlah lantai secara langsung berkorelasi dengan beban kumulatif yang harus ditopang oleh kolom. Setiap lantai menambahkan beban mati (berat struktur) dan beban hidup (penghuni, perabotan, dll.). Analisis beban kumulatif harus dilakukan untuk setiap kolom, dengan mempertimbangkan kontribusi beban dari setiap lantai di atasnya. Distribusi beban juga perlu diperhatikan. Kolom di lantai dasar akan menerima beban dari seluruh lantai di atasnya, sementara kolom di lantai atas hanya menopang beban dari beberapa lantai.

Hal ini memengaruhi desain kolom dan kemungkinan memerlukan variasi dimensi kolom di berbagai lantai.
Jenis Material Kolom: Pemilihan material kolom sangat memengaruhi dimensi yang dibutuhkan.
- Beton Bertulang: Beton bertulang adalah material yang paling umum digunakan. Kekuatan tekan beton (f’c) dan jumlah tulangan baja menentukan kemampuan kolom dalam menahan beban.
- Baja Struktural: Baja struktural menawarkan kekuatan yang lebih tinggi dibandingkan beton bertulang, memungkinkan penggunaan kolom dengan dimensi yang lebih kecil. Sifat-sifat baja, seperti tegangan leleh (fy) dan modulus elastisitas, sangat penting dalam perhitungan dimensi.
- Kayu: Kayu juga dapat digunakan sebagai material kolom, terutama pada bangunan dengan skala kecil. Kekuatan tekan kayu dan sifat-sifat lainnya, seperti kerapatan dan kadar air, harus diperhitungkan dalam menentukan dimensi.
Perbedaan kekuatan tekan, sifat-sifat lainnya, dan biaya material akan memengaruhi pilihan dimensi kolom. Misalnya, kolom baja mungkin lebih kecil daripada kolom beton untuk menopang beban yang sama, tetapi biaya baja mungkin lebih tinggi.
Jenis Sistem Struktur: Sistem struktur bangunan memengaruhi distribusi gaya dan persyaratan deformasi, yang secara langsung memengaruhi dimensi kolom.
- Rangka Kaku: Rangka kaku (rigid frame) mengandalkan sambungan kaku antara balok dan kolom untuk menahan gaya lateral. Kolom dalam sistem rangka kaku cenderung mengalami momen lentur yang signifikan, sehingga membutuhkan dimensi yang lebih besar.
- Dinding Geser: Dinding geser (shear wall) menyediakan kekakuan lateral yang tinggi, mengurangi beban pada kolom akibat gaya lateral. Kolom dalam sistem dinding geser mungkin memerlukan dimensi yang lebih kecil dibandingkan dengan sistem rangka kaku.
- Inti: Inti (core), yang biasanya berisi lift dan tangga, dapat memberikan kekakuan lateral yang signifikan. Kolom di sekitar inti mungkin tidak perlu sebesar kolom dalam sistem tanpa inti.
Pemilihan sistem struktur harus mempertimbangkan distribusi gaya lateral, persyaratan deformasi, dan efisiensi biaya.
Beban Hidup dan Beban Mati: Beban hidup (live load) dan beban mati (dead load) merupakan faktor utama dalam perhitungan dimensi kolom. Beban mati adalah berat struktur itu sendiri, termasuk kolom, balok, lantai, dinding, dan atap. Beban hidup adalah beban yang berubah-ubah, seperti penghuni, perabotan, dan peralatan. Faktor reduksi beban digunakan untuk memperhitungkan kemungkinan variasi beban hidup dan mengurangi risiko kelebihan beban pada kolom. Kombinasi beban, seperti kombinasi beban mati dan beban hidup, harus dipertimbangkan dalam analisis struktural.

Misalnya, kombinasi beban mati dan beban hidup maksimum harus digunakan untuk menentukan dimensi kolom yang paling aman.
Kondisi Tanah dan Persyaratan Fondasi: Kondisi tanah dan persyaratan fondasi memengaruhi dimensi kolom. Penurunan (settlement) adalah penurunan vertikal yang terjadi pada fondasi akibat beban dari struktur di atasnya. Daya dukung tanah adalah kemampuan tanah untuk menahan beban. Jika kondisi tanah buruk, fondasi yang lebih besar dan lebih dalam mungkin diperlukan, yang pada gilirannya memengaruhi dimensi kolom. Kolom harus didesain untuk menyalurkan beban ke fondasi dengan aman, mempertimbangkan daya dukung tanah dan potensi penurunan.

Misalnya, pada tanah lunak, fondasi tiang pancang mungkin diperlukan, yang akan memengaruhi desain kolom.
Bangunan Tahan Gempa: Bangunan tahan gempa memerlukan pertimbangan khusus dalam desain kolom. Persyaratan daktilitas, yang mengacu pada kemampuan kolom untuk mengalami deformasi tanpa runtuh, sangat penting. Kolom harus mampu menahan gaya seismik yang besar tanpa mengalami kegagalan. Hal ini seringkali dicapai dengan menggunakan tulangan baja yang cukup dan detail sambungan yang tepat. Desain kolom harus sesuai dengan standar dan kode bangunan yang berlaku untuk memastikan ketahanan terhadap gempa.

Sebagai contoh, kolom pada bangunan tahan gempa mungkin memerlukan tulangan transversal (sengkang) yang lebih rapat untuk meningkatkan daktilitas.

Panduan Pemilihan Dimensi Kolom Awal Berdasarkan Perkiraan Beban

Pemilihan dimensi kolom awal melibatkan beberapa langkah perhitungan dan perkiraan. Berikut adalah panduan langkah demi langkah:

Perkiraan Beban Aksial pada Kolom:
- Luas Atap yang Ditopang: Tentukan luas atap yang ditopang oleh kolom tersebut. Ini termasuk area yang diwakili oleh kolom tersebut dalam mendukung beban dari atap dan lantai di atasnya.
- Beban per Satuan Luas: Perkirakan beban per satuan luas untuk atap dan setiap lantai. Beban ini mencakup beban mati (berat struktur) dan beban hidup (penghuni, perabotan, dll.). Nilai beban per satuan luas dapat diperoleh dari kode bangunan atau standar perencanaan.
- Faktor Reduksi: Terapkan faktor reduksi beban untuk memperhitungkan kemungkinan variasi beban hidup. Faktor reduksi biasanya diberikan dalam kode bangunan.
- Perhitungan Beban Aksial Total: Kalikan luas atap yang ditopang dengan beban per satuan luas dan faktor reduksi untuk mendapatkan perkiraan beban aksial total pada kolom.
Penggunaan Kuat Tekan Beton (f’c) atau Tegangan Leleh Baja (fy):
- Kuat Tekan Beton (f’c): Jika menggunakan kolom beton bertulang, gunakan nilai kuat tekan beton (f’c) untuk menentukan dimensi kolom awal. Nilai f’c yang lebih tinggi memungkinkan penggunaan kolom dengan dimensi yang lebih kecil.
- Tegangan Leleh Baja (fy): Jika menggunakan kolom baja struktural, gunakan nilai tegangan leleh baja (fy) untuk menentukan dimensi kolom awal. Nilai fy yang lebih tinggi memungkinkan penggunaan kolom dengan dimensi yang lebih kecil.
Contoh Perhitungan:
- Rumah Tinggal Satu Lantai:
  - Luas atap yang ditopang: 36 m²
  - Beban mati: 1.5 kN/m²
  - Beban hidup: 1.0 kN/m²
  - Faktor reduksi beban hidup: 0.8
  - Beban aksial total = 36 m²
    – (1.5 kN/m² + 0.8
    – 1.0 kN/m²) = 82.8 kN
  - Gunakan f’c = 20 MPa.
- Gedung Perkantoran Bertingkat:
  - Luas atap yang ditopang: 100 m²
  - Beban mati: 3.0 kN/m²
  - Beban hidup: 2.5 kN/m²
  - Faktor reduksi beban hidup: 0.7
  - Beban aksial total = 100 m²
    – (3.0 kN/m² + 0.7
    – 2.5 kN/m²) = 475 kN
  - Gunakan f’c = 30 MPa.
Menyesuaikan Dimensi Berdasarkan Rasio Kelangsingan: Rasio kelangsingan (slenderness ratio) adalah perbandingan antara panjang efektif kolom dan dimensi penampangnya. Rasio kelangsingan yang tinggi dapat menyebabkan tekuk. Dimensi kolom harus disesuaikan untuk memastikan rasio kelangsingan memenuhi persyaratan kode bangunan.

Berikut adalah diagram alir yang menunjukkan proses pemilihan dimensi kolom awal:

Tentukan luas atap yang ditopang oleh kolom.
Perkirakan beban per satuan luas (mati dan hidup).
Terapkan faktor reduksi beban hidup.
Hitung perkiraan beban aksial total.
Pilih nilai kuat tekan beton (f’c) atau tegangan leleh baja (fy).
Gunakan rumus perkiraan awal untuk menentukan dimensi kolom.
Hitung rasio kelangsingan.
Sesuaikan dimensi kolom jika rasio kelangsingan melebihi batas yang diizinkan.
Verifikasi dimensi dengan analisis struktural yang lebih rinci.

Daftar Contoh Ukuran Kolom yang Umum Digunakan

Berikut adalah contoh ukuran kolom yang umum digunakan untuk berbagai jenis bangunan. Perlu diingat bahwa ukuran ini hanyalah contoh dan harus disesuaikan berdasarkan analisis struktural yang rinci dan sesuai dengan standar serta kode bangunan yang berlaku.

Jenis Bangunan	Jumlah Lantai	Jenis Material	Ukuran Kolom (mm)	Perkiraan Beban (kN)	Catatan
Rumah Tinggal	1-2	Beton Bertulang	200 x 200	50-150	Cocok untuk rumah tinggal sederhana dengan beban ringan.
Rumah Tinggal	2-3	Beton Bertulang	250 x 250	100-300	Cocok untuk rumah tinggal dengan beban sedang.
Gedung Perkantoran	3-5	Beton Bertulang	300 x 300	300-600	Cocok untuk gedung perkantoran kecil hingga menengah.
Gedung Perkantoran	5-10	Beton Bertulang	400 x 400	600-1200	Cocok untuk gedung perkantoran menengah hingga besar.
Gudang	1	Baja Struktural	200 x 200 x 10	100-500	Ukuran kolom baja dapat bervariasi tergantung pada profil baja yang digunakan.
Gudang	1	Baja Struktural	300 x 300 x 12	500-1000	Perkiraan beban tergantung pada jarak antar kolom dan beban atap.

Keterangan:

Ukuran kolom di atas adalah contoh dan dapat bervariasi.
Perkiraan beban adalah nilai yang mendekati dan bergantung pada faktor lain.
Ukuran kolom harus selalu diverifikasi dengan analisis struktural yang rinci.
Bentuk kolom dapat berupa persegi, persegi panjang, atau lingkaran.

Rumus Sederhana untuk Perkiraan Awal Dimensi Kolom

Berikut adalah rumus sederhana yang dapat digunakan untuk perkiraan awal dimensi kolom. Rumus ini memberikan gambaran kasar dan perlu diverifikasi dengan analisis struktural yang lebih rinci.

Dimensi Kolom (Perkiraan) = √(Beban Total / (0.6
– f’c))

Keterangan:

Beban Total: Perkiraan beban aksial total pada kolom (dalam satuan kN atau lbs).

f’c: Kuat tekan beton (dalam satuan MPa atau psi). Gunakan 0.6 sebagai faktor reduksi.

Contoh Penggunaan:

Misalkan, perkiraan beban total pada kolom adalah 400 kN dan kuat tekan beton (f’c) adalah 25 MPa.

Dimensi Kolom (Perkiraan) = √(400 kN / (0.6
– 25 MPa)) = √(400 / 15) ≈ 5.16 m

Karena perhitungan ini adalah pendekatan, dimensi kolom yang dihasilkan harus diubah menjadi ukuran standar, misalnya 300 mm x 300 mm atau 350 mm x 350 mm. Kemudian, dimensi ini harus diverifikasi dengan analisis struktural yang lebih rinci.

Peringatan:

Rumus ini hanya untuk perkiraan awal.
Rumus ini tidak memperhitungkan rasio kelangsingan, tulangan, dan faktor-faktor lain yang memengaruhi desain kolom.
Rumus ini mungkin tidak berlaku untuk bangunan dengan beban yang sangat tinggi atau kondisi khusus.

Panduan Tambahan

Untuk memastikan desain kolom yang optimal, berikut adalah beberapa panduan tambahan:

Perangkat Lunak Analisis Struktural: Gunakan perangkat lunak analisis struktural (misalnya, SAP2000, ETABS, Robot Structural Analysis) untuk memverifikasi dan mengoptimalkan dimensi kolom. Perangkat lunak ini memungkinkan analisis yang lebih rinci dan akurat, dengan mempertimbangkan berbagai faktor seperti beban, material, dan persyaratan kode bangunan.
Mengatasi Masalah Desain:
- Tekuk (Buckling): Jika rasio kelangsingan tinggi, tingkatkan dimensi kolom atau tambahkan penopang lateral.
- Defleksi: Periksa defleksi kolom dan pastikan memenuhi persyaratan kode bangunan.
- Kapasitas Beban: Pastikan kolom memiliki kapasitas beban yang cukup untuk menahan beban yang bekerja.
Referensi Standar dan Kode Bangunan:
- SNI 2847:2019 – Persyaratan Beton Struktural untuk Bangunan Gedung
- ACI 318 – Building Code Requirements for Structural Concrete
- Standar Nasional Indonesia (SNI) lainnya yang relevan
- Kode bangunan setempat

Perhitungan Tulangan

Setelah memahami dasar-dasar perencanaan kolom, langkah krusial berikutnya adalah menghitung kebutuhan tulangan besi. Perhitungan yang tepat memastikan kolom mampu menahan beban yang direncanakan, memenuhi standar keamanan, dan mencegah kegagalan struktural. Dalam bagian ini, kita akan membahas metode perhitungan tulangan, contoh kasus, perbandingan metode, dan penggunaan perangkat lunak untuk mempermudah proses tersebut.

Langkah-Langkah Perhitungan Kebutuhan Besi Kolom Berdasarkan SNI

Perhitungan kebutuhan besi kolom berdasarkan Standar Nasional Indonesia (SNI) melibatkan beberapa langkah utama yang harus diikuti secara sistematis. Proses ini memastikan bahwa perencanaan memenuhi persyaratan keamanan dan kekuatan struktural yang ditetapkan.

Analisis Beban: Langkah awal adalah menentukan beban yang bekerja pada kolom. Beban ini mencakup beban mati (berat sendiri struktur) dan beban hidup (beban akibat penggunaan bangunan). Beban juga mencakup beban akibat gempa dan angin, jika relevan. Analisis beban dilakukan dengan mempertimbangkan jenis bangunan, fungsi bangunan, dan kondisi lingkungan.
Perencanaan Dimensi Kolom: Berdasarkan analisis beban, dimensi kolom (lebar dan tinggi) direncanakan. Perencanaan dimensi ini juga mempertimbangkan aspek estetika dan kebutuhan ruang. Ukuran kolom yang tepat sangat penting untuk memastikan stabilitas dan kekuatan struktural.
Perhitungan Momen dan Gaya Geser: Momen dan gaya geser adalah faktor penting yang perlu dihitung. Momen adalah kecenderungan suatu gaya untuk memutar suatu objek, sedangkan gaya geser adalah gaya yang bekerja sejajar dengan permukaan. Perhitungan momen dan gaya geser dilakukan untuk menentukan tegangan yang bekerja pada kolom akibat beban yang diterima.
Penentuan Luas Tulangan: Berdasarkan hasil perhitungan momen dan gaya geser, luas tulangan yang dibutuhkan dihitung. Perhitungan ini melibatkan penggunaan rumus-rumus yang mengacu pada SNI dan mempertimbangkan kuat tekan beton, kuat leleh baja, dan faktor-faktor keamanan.
Pemilihan Diameter dan Jarak Tulangan: Setelah luas tulangan diketahui, diameter dan jarak tulangan dipilih. Pemilihan ini harus memenuhi persyaratan SNI terkait jarak antar tulangan, selimut beton, dan rasio tulangan minimum dan maksimum.

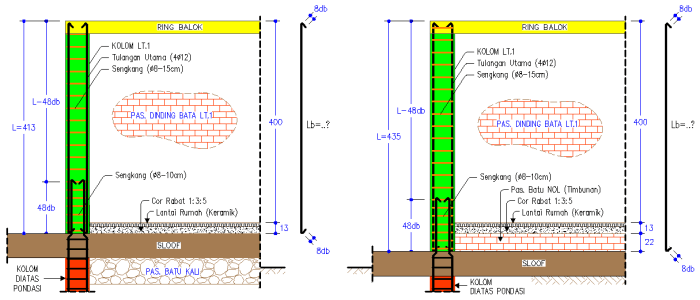

Detailing Tulangan: Langkah terakhir adalah membuat detail penulangan, termasuk penempatan tulangan utama, sengkang, dan tulangan khusus lainnya. Detail ini harus jelas dan mudah dipahami oleh pelaksana di lapangan.

Contoh Perhitungan Sederhana Kebutuhan Besi Kolom

Mari kita ambil contoh sederhana untuk mengilustrasikan perhitungan kebutuhan besi kolom. Misalkan kita memiliki kolom dengan dimensi 300 mm x 300 mm yang menerima beban aksial terfaktor sebesar 500 kN. Kuat tekan beton (f’c) adalah 25 MPa, dan kuat leleh baja (fy) adalah 400 MPa. Untuk menyederhanakan, kita hanya akan menghitung luas tulangan yang dibutuhkan.

Rumus dasar yang digunakan adalah:

As = (Pu – 0.85

f’c

Ag) / fy

Keterangan:

As = Luas tulangan yang dibutuhkan
Pu = Beban aksial terfaktor (500 kN = 500,000 N)
f’c = Kuat tekan beton (25 MPa = 25 N/mm²)
Ag = Luas bruto kolom (300 mm x 300 mm = 90,000 mm²)
fy = Kuat leleh baja (400 MPa = 400 N/mm²)

Substitusi nilai-nilai ke dalam rumus:

As = (500,000 – 0.85

25

90,000) / 400

As = (500,000 – 1,912,500) / 400 As = -1,412,500 / 400 As = -3531.25 mm²

Karena hasil perhitungan menunjukkan nilai negatif, ini mengindikasikan bahwa kolom tersebut membutuhkan lebih banyak tulangan dari yang bisa ditampung oleh beton saja. Dalam praktik, perhitungan ini harus dilengkapi dengan mempertimbangkan rasio tulangan minimum dan maksimum, serta penambahan tulangan jika diperlukan untuk memenuhi persyaratan kekuatan.

Perbandingan Metode Perhitungan Kebutuhan Besi Kolom

Terdapat beberapa metode perhitungan kebutuhan besi kolom, masing-masing dengan kelebihan dan kekurangannya. Berikut adalah tabel yang merangkum perbedaan utama:

Metode	Kelebihan	Kekurangan
Metode SNI (Standar Nasional Indonesia)	Mengikuti standar yang berlaku, menjamin keamanan struktural, mudah dipahami dan diterapkan di Indonesia.	Membutuhkan pemahaman mendalam tentang SNI, perhitungan bisa jadi rumit untuk kasus yang kompleks.
Metode Manual (Perhitungan Tangan)	Tidak memerlukan software khusus, cocok untuk perhitungan sederhana, memberikan pemahaman yang lebih baik tentang proses perhitungan.	Rentan terhadap kesalahan perhitungan, memakan waktu, tidak efisien untuk kasus yang kompleks.
Metode Berbasis Software	Cepat dan efisien, mengurangi risiko kesalahan perhitungan, mampu menangani kasus yang kompleks.	Membutuhkan lisensi software, ketergantungan pada software, hasil perhitungan tergantung pada input data.

Penggunaan Software atau Aplikasi dalam Perhitungan Kebutuhan Besi Kolom

Penggunaan software atau aplikasi sangat membantu dalam perhitungan kebutuhan besi kolom, terutama untuk proyek-proyek berskala besar atau dengan kompleksitas tinggi. Software ini mengotomatisasi sebagian besar proses perhitungan, mengurangi risiko kesalahan, dan mempercepat proses desain.

Beberapa software yang umum digunakan antara lain:

SAP2000: Software analisis struktur yang sangat populer, mampu melakukan analisis beban, perhitungan momen, gaya geser, dan desain penulangan.
ETABS: Software khusus untuk analisis dan desain bangunan, menyediakan fitur lengkap untuk perencanaan struktur beton bertulang.
Staad.Pro: Software analisis struktur yang komprehensif, digunakan untuk berbagai jenis struktur, termasuk bangunan.
Tekla Structures: Software BIM (Building Information Modeling) yang memungkinkan desain dan detail penulangan secara 3D.

Selain software di atas, terdapat pula aplikasi perhitungan sederhana yang dapat diakses melalui smartphone atau komputer. Aplikasi ini biasanya menawarkan fitur perhitungan dasar, seperti penentuan luas tulangan, dengan antarmuka yang lebih mudah digunakan. Namun, perlu diingat bahwa hasil perhitungan dari aplikasi sederhana harus selalu diverifikasi oleh ahli struktur untuk memastikan keakuratannya.

Sengkang

Sengkang adalah elemen penting dalam struktur kolom beton bertulang. Kehadirannya memastikan integritas struktural kolom, terutama dalam menahan gaya geser dan momen lentur. Dalam artikel ini, kita akan membahas fungsi sengkang, cara menghitung kebutuhannya, dan jenis-jenis sengkang yang umum digunakan.

Mari kita simak lebih lanjut.

Fungsi Utama Sengkang pada Kolom

Sengkang memiliki beberapa fungsi krusial dalam struktur kolom beton bertulang. Fungsi utamanya adalah untuk menahan tulangan pokok agar tetap pada posisinya selama pengecoran beton dan setelah beton mengeras. Selain itu, sengkang berperan penting dalam mencegah tekuk pada tulangan utama akibat beban tekan. Sengkang juga berfungsi untuk meningkatkan daktilitas kolom, yang berarti kemampuan kolom untuk menahan deformasi sebelum runtuh, sehingga memberikan peringatan dini sebelum kegagalan struktural terjadi.

Lebih lanjut, sengkang berkontribusi dalam menahan gaya geser yang bekerja pada kolom, yang sangat penting untuk mencegah retak diagonal dan kegagalan geser.

Perhitungan Kebutuhan Sengkang

Perhitungan kebutuhan sengkang melibatkan beberapa faktor, termasuk jarak antar sengkang (spasi), diameter sengkang, dan jumlah sengkang yang dibutuhkan. Jarak antar sengkang sangat penting dan biasanya bervariasi tergantung pada lokasi dan kebutuhan struktural. Di daerah dengan momen lentur tinggi (misalnya, dekat dengan sambungan balok-kolom), jarak sengkang biasanya lebih rapat. Sedangkan di bagian tengah kolom, jarak sengkang bisa lebih renggang. Diameter sengkang juga harus dihitung berdasarkan beban yang bekerja pada kolom dan kekuatan beton yang digunakan.

Berikut ini adalah beberapa langkah dan pertimbangan penting dalam perhitungan kebutuhan sengkang.

Menentukan Jarak Sengkang: Jarak sengkang (s) umumnya dihitung berdasarkan beberapa faktor, termasuk diameter tulangan utama (d), lebar kolom (b), dan persyaratan peraturan bangunan setempat. Rumus yang sering digunakan adalah s ≤ min (d/2; 150 mm).
Menghitung Jumlah Sengkang: Jumlah sengkang yang dibutuhkan dihitung berdasarkan panjang kolom dan jarak antar sengkang yang telah ditentukan. Misalnya, jika panjang kolom adalah 3 meter dan jarak sengkang adalah 150 mm, maka jumlah sengkang yang dibutuhkan adalah (3000 mm / 150 mm) + 1 = 21 sengkang (ditambah 1 untuk memperhitungkan sengkang di ujung).
Memilih Diameter Sengkang: Diameter sengkang biasanya ditentukan berdasarkan diameter tulangan utama dan beban yang bekerja pada kolom. Diameter sengkang yang umum digunakan adalah 8 mm atau 10 mm. Peraturan bangunan setempat memberikan pedoman untuk memilih diameter yang tepat.

Jenis-Jenis Sengkang yang Umum Digunakan

Terdapat beberapa jenis sengkang yang umum digunakan dalam konstruksi kolom beton bertulang, masing-masing dengan karakteristik dan kegunaannya sendiri. Pemilihan jenis sengkang yang tepat bergantung pada kebutuhan struktural dan desain kolom.

Sengkang Persegi: Sengkang persegi adalah jenis sengkang paling sederhana dan paling umum digunakan. Bentuknya persegi atau persegi panjang, mengelilingi tulangan utama. Sengkang ini efektif untuk menahan gaya geser dan menjaga posisi tulangan utama.
Sengkang Spiral: Sengkang spiral berbentuk seperti spiral yang melilit tulangan utama. Jenis sengkang ini memberikan dukungan yang lebih merata dan meningkatkan daktilitas kolom. Sengkang spiral sering digunakan pada kolom yang menerima beban tinggi.
Sengkang Ikat (Tie): Sengkang ikat adalah sengkang yang diikatkan pada tulangan utama menggunakan kawat atau pengikat khusus. Jenis sengkang ini biasanya digunakan untuk kolom dengan penampang yang kompleks.
Sengkang Ganda: Sengkang ganda terdiri dari dua lapis sengkang yang saling terkait. Jenis sengkang ini digunakan pada kolom yang membutuhkan kekuatan geser yang lebih tinggi.

Rumus Sederhana untuk Menghitung Jarak Sengkang

Jarak Sengkang (s) ≤ min (d/2; 150 mm)

Keterangan:

s = Jarak antar sengkang

d = Diameter tulangan utama

150 mm = Batasan maksimum jarak sengkang (dalam beberapa peraturan)

Detail Sambungan: Perencanaan Sambungan Besi Kolom

Perencanaan sambungan besi kolom merupakan aspek krusial dalam desain dan konstruksi bangunan. Kesalahan dalam perencanaan sambungan dapat berakibat fatal, mulai dari kerusakan struktural hingga hilangnya nyawa. Artikel ini akan membahas secara mendalam tentang pentingnya perencanaan sambungan, panduan perencanaan, ilustrasi detail sambungan, perbandingan metode sambungan, serta pertimbangan khusus yang perlu diperhatikan.

Tujuan utama dari perencanaan sambungan adalah untuk memastikan bahwa kolom dapat menahan beban yang bekerja padanya dengan aman dan efisien. Sambungan yang dirancang dengan baik akan mendistribusikan gaya secara merata, mencegah konsentrasi tegangan yang berlebihan, dan memastikan integritas struktural secara keseluruhan. Mari kita telusuri lebih dalam aspek-aspek penting dari perencanaan sambungan besi kolom.

Pentingnya Perencanaan Sambungan Besi Kolom

Perencanaan sambungan besi kolom yang cermat sangat penting untuk memastikan keamanan, keandalan, dan umur panjang struktur bangunan. Sambungan yang buruk dapat mengakibatkan berbagai konsekuensi negatif yang merugikan.

Kegagalan Struktural: Sambungan yang lemah atau tidak tepat dapat menyebabkan kegagalan struktural, seperti keruntuhan kolom, yang berpotensi menyebabkan kerusakan parah pada bangunan dan cedera atau kematian bagi penghuni.
Kerugian Finansial: Perbaikan atau penggantian sambungan yang gagal membutuhkan biaya yang signifikan. Selain itu, kegagalan struktural dapat menyebabkan kerugian finansial yang lebih besar, termasuk kerusakan properti, biaya hukum, dan potensi penutupan bisnis.
Risiko Keselamatan: Sambungan yang buruk meningkatkan risiko keselamatan bagi pekerja konstruksi dan penghuni bangunan. Keruntuhan struktur dapat menyebabkan cedera serius atau bahkan kematian.
Umur Pakai Struktur: Perencanaan sambungan yang tepat dapat meningkatkan umur pakai struktur. Sambungan yang dirancang dengan baik akan mengurangi tegangan dan deformasi yang berlebihan, yang dapat memperpanjang umur komponen struktural dan mengurangi kebutuhan perawatan.
Biaya Perawatan Jangka Panjang: Sambungan yang dirancang dengan baik juga dapat mengurangi biaya perawatan jangka panjang. Sambungan yang kuat dan tahan lama membutuhkan lebih sedikit perbaikan dan penggantian, sehingga menghemat biaya perawatan selama masa pakai bangunan.

Panduan Perencanaan Sambungan Besi Kolom

Perencanaan sambungan besi kolom melibatkan beberapa langkah penting untuk memastikan sambungan berfungsi dengan baik dan memenuhi persyaratan desain. Berikut adalah panduan langkah demi langkah:

Identifikasi Beban: Tentukan beban yang akan ditanggung oleh kolom, termasuk beban mati (berat sendiri struktur), beban hidup (beban yang berubah-ubah, seperti penghuni dan perabotan), beban angin, beban gempa, dan beban lainnya.
Pilih Jenis Material: Tentukan jenis material yang akan digunakan untuk kolom dan sambungan, seperti baja tulangan, baja struktural, atau beton. Pertimbangkan kekuatan, sifat mekanik, dan ketahanan terhadap korosi dari material yang dipilih.
Tentukan Metode Sambungan: Pilih metode sambungan yang sesuai, seperti sambungan las, sambungan baut, atau sambungan dengan pelat. Pertimbangkan beban yang ditanggung, ketersediaan material, biaya, persyaratan konstruksi, dan lingkungan.
Hitung Dimensi Sambungan: Hitung dimensi sambungan yang diperlukan berdasarkan beban yang bekerja, jenis material, dan metode sambungan yang dipilih. Gunakan standar desain yang relevan (misalnya, SNI, Eurocode, AISC) untuk memastikan keamanan dan keandalan.
Analisis Tegangan dan Deformasi: Lakukan analisis tegangan dan deformasi pada sambungan untuk memastikan bahwa sambungan mampu menahan beban yang bekerja tanpa mengalami kegagalan. Gunakan metode analisis elemen hingga (FEA) atau metode analitis lainnya.
Buat Detail Gambar: Buat detail gambar sambungan yang jelas dan lengkap, yang mencakup dimensi, material, metode sambungan, dan persyaratan konstruksi.
Lakukan Inspeksi dan Pengujian: Lakukan inspeksi dan pengujian pada sambungan setelah konstruksi untuk memastikan bahwa sambungan telah dibuat sesuai dengan persyaratan desain.

Faktor-faktor yang mempengaruhi pemilihan jenis sambungan meliputi:

Beban yang Ditanggung: Semakin besar beban yang ditanggung, semakin kuat sambungan yang dibutuhkan.
Ketersediaan Material: Pilih metode sambungan yang sesuai dengan material yang tersedia.
Biaya: Pertimbangkan biaya material, tenaga kerja, dan peralatan yang dibutuhkan untuk setiap metode sambungan.
Persyaratan Konstruksi: Pertimbangkan kemudahan instalasi, waktu konstruksi, dan aksesibilitas saat memilih metode sambungan.

Checklist Perencanaan Sambungan:

Identifikasi beban yang bekerja pada kolom.
Pilih jenis material yang sesuai.
Tentukan metode sambungan yang tepat.
Hitung dimensi sambungan.
Lakukan analisis tegangan dan deformasi.
Buat detail gambar sambungan.
Tentukan prosedur inspeksi dan pengujian.

Penggunaan Software atau Alat Bantu:

Beberapa software atau alat bantu dapat digunakan untuk membantu dalam perencanaan sambungan, termasuk:

Software Analisis Elemen Hingga (FEA): Digunakan untuk menganalisis tegangan dan deformasi pada sambungan.
Software Desain Sambungan: Membantu dalam menghitung dimensi sambungan dan memilih metode sambungan yang tepat.
Alat Bantu Perhitungan Manual: Digunakan untuk melakukan perhitungan dasar sambungan.

Ilustrasi Detail Sambungan Besi Kolom

Berikut adalah beberapa contoh detail sambungan besi kolom yang berbeda, dengan ilustrasi deskriptif:

1. Sambungan Las pada Kolom Baja:

Ilustrasi: Sebuah kolom baja profil H yang disambung dengan kolom baja profil H lainnya menggunakan las penuh (full penetration weld) pada bagian flange dan web. Las dilakukan dengan memperhatikan urutan pengelasan untuk meminimalkan distorsi. Detail las mencakup simbol las, ukuran las, dan persyaratan kualitas las (misalnya, pengujian non-destruktif).

Keterangan: Sambungan las memberikan kekuatan penuh dan kekakuan tinggi. Material yang digunakan adalah baja struktural dengan spesifikasi yang sesuai. Dimensi kunci meliputi ukuran profil baja, ukuran las, dan panjang las. Persyaratan konstruksi meliputi persiapan permukaan, urutan pengelasan, dan inspeksi las.

2. Sambungan Baut pada Kolom Beton Bertulang:

Ilustrasi: Sebuah kolom beton bertulang yang disambung dengan kolom beton bertulang lainnya menggunakan pelat baja dan baut. Pelat baja dipasang pada bagian atas dan bawah kolom, dan baut digunakan untuk mengikat pelat baja tersebut. Baut menggunakan tipe kekuatan tinggi. Tulangan pada kolom beton harus dipertimbangkan untuk penyaluran gaya.

Keterangan: Sambungan baut mudah dipasang dan dibongkar. Material yang digunakan adalah beton bertulang, baja tulangan, pelat baja, dan baut kekuatan tinggi. Dimensi kunci meliputi ukuran kolom, ukuran pelat baja, diameter baut, dan jarak antar baut. Persyaratan konstruksi meliputi penempatan baut yang tepat, pengetatan baut yang sesuai, dan inspeksi.

Baiklah, mari kita mulai dengan kebutuhan besi kolom. Perhitungannya memang krusial untuk memastikan struktur bangunan kokoh. Tapi, pernahkah terpikir betapa detailnya proses lain, seperti saat kita membuat sesuatu yang sederhana namun penting? Contohnya, cara membuat topi wisuda , yang membutuhkan ketelitian serupa dalam pengukuran dan pemotongan. Kembali ke besi kolom, setelah memahami kebutuhan material, kita bisa melanjutkan ke langkah selanjutnya: memastikan jumlah besi yang cukup untuk menopang beban bangunan.

3. Sambungan dengan Pelat pada Kolom Baja dan Beton Bertulang:

Ilustrasi: Kolom baja profil I disambung ke kolom beton bertulang menggunakan pelat baja sebagai perantara. Pelat baja di las ke kolom baja dan ditanamkan ke dalam kolom beton. Tulangan pada kolom beton harus dipertimbangkan untuk penyaluran gaya.

Keterangan: Metode ini menggabungkan kekuatan baja dan beton. Material yang digunakan adalah baja struktural, beton bertulang, pelat baja, dan baut. Dimensi kunci meliputi ukuran kolom, ukuran pelat baja, dan penanaman pelat. Persyaratan konstruksi meliputi pengelasan yang tepat, penanaman yang cukup, dan inspeksi.

Tabel Perbandingan Jenis Sambungan:

Kriteria	Sambungan Las	Sambungan Baut	Sambungan dengan Pelat
Kekuatan	Tinggi	Sedang	Sedang – Tinggi
Kemudahan Instalasi	Sedang	Tinggi	Sedang
Biaya	Sedang	Sedang	Sedang – Tinggi
Kekakuan	Tinggi	Sedang	Sedang
Kemampuan Deformasi	Rendah	Sedang	Sedang

Contoh Detail Sambungan Standar Internasional (SNI):

Detail sambungan harus mengacu pada standar SNI yang berlaku. Misalnya, SNI 03-1729-2002 tentang Tata Cara Perencanaan Struktur Baja untuk Bangunan Gedung memberikan panduan tentang perencanaan sambungan las dan baut.

Perbandingan Sambungan Las dan Sambungan Ikat

Pemilihan antara sambungan las dan sambungan ikat (baut) merupakan keputusan penting dalam perencanaan sambungan besi kolom. Kedua metode ini memiliki kelebihan dan kekurangan masing-masing, yang perlu dipertimbangkan dengan cermat.

Sambungan Las:

Kelebihan: Kekuatan tinggi, kekakuan tinggi, penampilan yang rapi, dan efisiensi material yang tinggi.
Kekurangan: Membutuhkan keterampilan tukang las yang terlatih, rentan terhadap cacat las, membutuhkan inspeksi khusus, dan sulit untuk dibongkar.

Sambungan Ikat (Baut):

Kelebihan: Mudah dipasang dan dibongkar, tidak memerlukan keterampilan khusus, memungkinkan perbaikan dan modifikasi, dan cocok untuk kondisi lapangan.
Kekurangan: Kekuatan lebih rendah dibandingkan las, membutuhkan lebih banyak ruang, rentan terhadap korosi, dan membutuhkan pengetatan yang tepat.

Perbandingan Kekuatan, Kekakuan, dan Kemampuan Deformasi:

Kekuatan: Sambungan las umumnya lebih kuat daripada sambungan baut, terutama dalam menahan gaya tarik.
Kekakuan: Sambungan las lebih kaku daripada sambungan baut, yang berarti lebih sedikit deformasi di bawah beban.
Kemampuan Deformasi: Sambungan baut memiliki kemampuan deformasi yang lebih baik daripada sambungan las, yang berarti dapat menyerap energi lebih banyak sebelum gagal.

Faktor-faktor yang Mempengaruhi Pemilihan:

Lingkungan: Lingkungan yang korosif mungkin lebih cocok untuk sambungan baut, yang dapat dilindungi dengan lapisan pelindung.
Aksesibilitas: Sambungan baut lebih mudah dipasang di lokasi yang sulit dijangkau.
Persyaratan Desain: Pertimbangkan persyaratan kekuatan, kekakuan, dan kemampuan deformasi dalam memilih metode sambungan.

Prosedur Inspeksi dan Pengujian:

Sambungan Las: Inspeksi visual, pengujian non-destruktif (misalnya, pengujian ultrasonik, pengujian radiografi), dan pengujian tarik.
Sambungan Baut: Inspeksi visual, pengetatan baut yang tepat, dan pengujian tarik.

Studi Kasus:

Menghitung kebutuhan besi kolom memang krusial dalam konstruksi, memastikan kekuatan dan stabilitas bangunan. Namun, sebelum melangkah lebih jauh, pernahkah terpikir berapa biaya yang diperlukan untuk memastikan lahan yang akan dibangun sesuai dengan perencanaan? Prosesnya melibatkan pengukuran tanah, dan untuk mengetahui biayanya, Anda bisa membaca panduan lengkapnya di cara menghitung biaya pengukuran tanah. Setelah memastikan lahan siap, barulah kita bisa kembali fokus pada perhitungan detail kebutuhan besi kolom, mulai dari diameter, jarak antar besi, hingga jumlah total yang dibutuhkan.

Dalam sebuah proyek konstruksi jembatan, sambungan las digunakan untuk menyambung balok baja utama, sementara sambungan baut digunakan untuk menyambung komponen-komponen sekunder. Sambungan las dipilih karena kekuatan dan kekakuannya yang tinggi, sementara sambungan baut dipilih karena kemudahan pemasangan dan perbaikan.

Pertimbangan Khusus

Beberapa pertimbangan khusus perlu diperhatikan dalam perencanaan sambungan besi kolom, terutama untuk bangunan tahan gempa.

Bangunan Tahan Gempa: Persyaratan desain dan detail sambungan harus memenuhi standar tahan gempa. Sambungan harus mampu menyerap energi gempa dan mencegah keruntuhan struktural.
Pengaruh Korosi: Korosi dapat mengurangi kekuatan sambungan. Gunakan material tahan korosi atau lindungi sambungan dengan lapisan pelindung.
Dampak Variasi Suhu: Variasi suhu dapat menyebabkan ekspansi dan kontraksi pada sambungan. Perhitungkan efek ini dalam desain sambungan.

Penggunaan Material Lain

Perencanaan sambungan besi kolom tidak hanya terbatas pada baja tulangan. Perencanaan sambungan untuk material lain, seperti baja struktural, kayu, dan komposit, juga memerlukan pertimbangan khusus.

Baja Struktural: Perencanaan sambungan baja struktural melibatkan penggunaan las, baut, atau kombinasi keduanya. Standar desain (misalnya, AISC) harus diikuti.
Kayu: Perencanaan sambungan kayu melibatkan penggunaan paku, baut, sekrup, atau sambungan khusus kayu. Pertimbangkan sifat kayu, kelembaban, dan beban yang bekerja.
Komposit: Perencanaan sambungan komposit melibatkan penggunaan perekat, baut, atau kombinasi keduanya. Pertimbangkan sifat material komposit, jenis beban, dan lingkungan.

Pengaruh Faktor Lingkungan: Pertimbangan Korosi dan Perlindungan

Korosi pada besi kolom adalah masalah serius yang dapat mengurangi kekuatan struktural dan umur pakai bangunan. Faktor lingkungan memainkan peran krusial dalam mempercepat proses korosi ini. Memahami bagaimana lingkungan sekitar berinteraksi dengan besi kolom sangat penting untuk merancang dan menerapkan strategi perlindungan yang efektif. Artikel ini akan mengupas tuntas pengaruh faktor lingkungan terhadap korosi, serta berbagai metode perlindungan yang dapat diterapkan.

Mari kita mulai dengan analisis mendalam mengenai bagaimana lingkungan sekitar dapat mempengaruhi ketahanan besi kolom.

Analisis Mendalam Pengaruh Lingkungan

Lingkungan sekitar memiliki dampak signifikan terhadap laju korosi pada besi kolom. Berbagai faktor seperti kelembaban, suhu, paparan sinar UV, hujan asam, dan polusi udara dapat mempercepat kerusakan. Mari kita telaah pengaruh masing-masing faktor tersebut secara lebih rinci.

Oke, mari kita mulai dengan kebutuhan besi kolom, yang krusial dalam konstruksi bangunan. Tapi, pernahkah terpikir bagaimana caranya mengembangkan bisnis kuliner? Nah, mirip dengan perhitungan struktural, ada langkah-langkah detail untuk melakukannya, termasuk memahami persyaratan. Bagi Anda yang punya ide jualan makanan, prosesnya tak serumit perhitungan struktur, lho! Anda bisa mulai dengan membaca panduan lengkap cara daftar merchant shopee food.

Setelah urusan dapur siap, kembali lagi ke besi kolom: perhitungan yang tepat memastikan bangunan kokoh dan aman.

Kelembaban Relatif: Kelembaban adalah faktor utama yang memicu korosi. Kelembaban tinggi menyediakan media elektrolit yang diperlukan untuk reaksi elektrokimia korosi. Semakin tinggi kelembaban, semakin cepat proses korosi terjadi. Baja karbon sangat rentan terhadap korosi di lingkungan lembab.
Suhu Ekstrem: Suhu tinggi mempercepat laju reaksi kimia, termasuk reaksi korosi. Suhu rendah, meskipun secara langsung memperlambat reaksi, dapat meningkatkan risiko korosi akibat kondensasi. Perubahan suhu yang ekstrem juga dapat menyebabkan tegangan pada lapisan pelindung, memicu retakan dan celah yang memudahkan korosi.
Paparan Sinar UV: Sinar ultraviolet (UV) dapat merusak lapisan pelindung organik seperti cat dan epoksi. Kerusakan ini menyebabkan hilangnya sifat pelindung lapisan, sehingga besi kolom terpapar langsung pada lingkungan korosif.
Hujan Asam: Hujan asam, yang mengandung asam sulfat dan asam nitrat, sangat korosif. Asam-asam ini menyerang permukaan logam, mempercepat proses korosi. Baja karbon sangat rentan terhadap serangan hujan asam.
Polusi Udara: Polusi udara, terutama yang mengandung sulfur dioksida (SO2) dan nitrogen oksida (NOx), mempercepat korosi. Gas-gas ini bereaksi dengan kelembaban di udara untuk membentuk asam yang menyerang besi kolom. Konsentrasi SO2 dan NOx yang tinggi di lingkungan industri dan perkotaan meningkatkan risiko korosi secara signifikan.

Mekanisme Kimiawi dan Fisika:

Korosi adalah proses elektrokimia. Besi (Fe) melepaskan elektron dan teroksidasi menjadi ion besi (Fe2+ atau Fe3+). Elektron yang dilepaskan bergerak melalui logam ke area katodik, di mana mereka bereaksi dengan oksigen dan air untuk membentuk hidroksida besi (Fe(OH)2 atau Fe(OH)3), yang kemudian teroksidasi menjadi karat (Fe2O3.nH2O). Faktor-faktor lingkungan mempercepat proses ini dengan menyediakan elektrolit (kelembaban), meningkatkan laju reaksi (suhu), dan menyediakan zat korosif (asam, polutan).

Contoh Kasus Nyata:

Sebuah studi kasus di wilayah pesisir menunjukkan bahwa kolom baja karbon pada jembatan mengalami korosi yang parah akibat kombinasi kelembaban tinggi, paparan garam laut, dan polusi udara. Korosi ini menyebabkan penurunan kekuatan struktural dan memerlukan perbaikan yang mahal. (Sumber: Penelitian Korosi pada Jembatan Pesisir, Jurnal Teknik Sipil, 2020).

Panduan Perlindungan Komprehensif

Untuk melindungi besi kolom dari korosi, diperlukan pendekatan yang komprehensif. Hal ini meliputi persiapan permukaan yang tepat, pemilihan metode perlindungan yang sesuai, dan aplikasi yang benar.

Persiapan Permukaan:

Pembersihan: Menghilangkan kotoran, minyak, dan kontaminan lainnya.
Penghilangan Karat: Menghilangkan karat dan produk korosi lainnya dengan sandblasting, wire brushing, atau metode kimia.
Profil Kekasaran: Menciptakan profil kekasaran yang sesuai untuk meningkatkan adhesi lapisan pelindung.

Pemilihan Metode Perlindungan:

Lapisan Pelindung: Cat, epoksi, atau lapisan lainnya yang berfungsi sebagai penghalang fisik.
Perlindungan Katodik: Menggunakan anoda korban atau sistem arus tertekan untuk melindungi logam.
Inhibitor Korosi: Menambahkan zat kimia yang memperlambat laju korosi.

Aplikasi yang Benar:

Mengikuti petunjuk pabrikan untuk aplikasi lapisan pelindung.
Memastikan ketebalan lapisan yang sesuai.
Melakukan inspeksi berkala untuk mendeteksi kerusakan.

Mempertimbangkan Faktor Lingkungan:

Pemilihan metode perlindungan harus mempertimbangkan faktor lingkungan spesifik. Misalnya, di lingkungan laut, lapisan epoksi dengan ketahanan tinggi terhadap air laut dan paparan UV mungkin diperlukan. Di lingkungan industri dengan polusi udara tinggi, lapisan yang tahan terhadap bahan kimia korosif harus dipilih.

Perhitungan Biaya dan Manfaat:

Perlindungan katodik mungkin memiliki biaya awal yang lebih tinggi tetapi dapat menawarkan umur pakai yang lebih panjang dibandingkan dengan pengecatan ulang secara berkala. Analisis biaya dan manfaat harus mempertimbangkan biaya awal, biaya perawatan, dan umur pakai yang diharapkan.

Daftar Jenis Lapisan Pelindung dengan Detail

Berikut adalah tabel yang merangkum berbagai jenis lapisan pelindung yang umum digunakan untuk besi kolom.

Jenis Lapisan	Komposisi Utama	Karakteristik	Keuntungan	Kerugian	Aplikasi yang Disarankan	Contoh Merek Dagang Terkenal
Cat Epoksi	Resin epoksi, pigmen, dan pengeras	Tahan terhadap bahan kimia, abrasi, dan kelembaban	Ketahanan kimia yang baik, adhesi yang kuat	Sensitif terhadap sinar UV, memerlukan persiapan permukaan yang teliti	Lingkungan industri, struktur bawah laut	International Paint, Jotun
Cat Poliuretan	Resin poliuretan, pigmen, dan pengeras	Ketahanan terhadap cuaca yang baik, fleksibilitas	Tahan terhadap sinar UV, fleksibel	Biaya lebih tinggi, memerlukan aplikasi yang teliti	Struktur luar ruangan, lingkungan laut	PPG, Sherwin-Williams
Lapisan Seng Galvanis	Lapisan seng yang diaplikasikan pada baja	Perlindungan katodik, ketahanan korosi yang baik	Perlindungan katodik, umur panjang	Tidak cocok untuk lingkungan asam, estetika terbatas	Lingkungan industri, struktur luar ruangan	Tidak ada merek dagang khusus
Lapisan Seng-Epoksi	Campuran seng dan resin epoksi	Kombinasi perlindungan katodik dan fisik	Ketahanan korosi yang sangat baik	Biaya tinggi, memerlukan persiapan permukaan yang sangat baik	Lingkungan laut, lingkungan industri berat	International Paint, Jotun

Tips Perawatan dalam Blockquote

Tips Perawatan Besi Kolom:

Inspeksi Rutin: Lakukan inspeksi visual secara berkala untuk mencari tanda-tanda korosi, seperti karat, pengelupasan cat, atau retakan.

Perbaikan Kecil: Segera perbaiki kerusakan kecil, seperti pengecatan ulang area yang rusak atau perbaikan lapisan.

Frekuensi Inspeksi: Frekuensi inspeksi dan perawatan tergantung pada faktor lingkungan dan jenis lapisan pelindung. Lingkungan yang lebih korosif memerlukan inspeksi dan perawatan yang lebih sering.

Perpanjang Umur Pakai: Pastikan drainase yang baik untuk mencegah genangan air, dan bersihkan permukaan secara berkala dari kotoran dan kontaminan.

Dokumentasi: Catat semua inspeksi, perawatan, dan perbaikan yang dilakukan untuk melacak kondisi besi kolom dan mengidentifikasi tren korosi.

Tambahan: Studi Kasus (Opsional)

Penerapan lapisan epoksi pada jembatan di daerah pesisir berhasil memperpanjang umur pakai struktur secara signifikan. Tantangan utama adalah persiapan permukaan yang teliti untuk memastikan adhesi yang baik. Solusi yang diterapkan adalah sandblasting untuk menghilangkan karat dan kontaminan, diikuti dengan aplikasi lapisan epoksi berkualitas tinggi. Hasilnya adalah penurunan laju korosi dan pengurangan biaya perawatan.

Tambahan: Pertimbangan Khusus

Penggunaan bahan daur ulang dalam produksi besi kolom dapat memengaruhi ketahanan korosi. Baja daur ulang mungkin mengandung kontaminan yang dapat mempercepat korosi. Standar dan regulasi terkait perlindungan korosi, seperti standar ASTM dan ISO, memengaruhi desain dan konstruksi, termasuk pemilihan bahan, metode perlindungan, dan persyaratan inspeksi.

Studi Kasus: Contoh Perhitungan Besi Kolom pada Bangunan Nyata

Perhitungan besi kolom merupakan elemen krusial dalam perencanaan struktur bangunan bertingkat. Pemahaman mendalam tentang cara menghitung kebutuhan besi kolom sangat penting untuk memastikan keamanan, kekuatan, dan efisiensi biaya konstruksi. Studi kasus berikut akan mengilustrasikan proses perhitungan besi kolom pada sebuah bangunan nyata, memberikan gambaran praktis tentang penerapan teori ke dalam praktik.

Studi kasus ini akan mengacu pada sebuah bangunan perkantoran 10 lantai yang berlokasi di Jakarta. Bangunan ini memiliki struktur beton bertulang dengan sistem rangka momen ganda. Data-data yang digunakan akan disesuaikan dengan standar SNI dan kode desain beton yang berlaku.

Pilih Bangunan: Pilih sebuah bangunan bertingkat nyata

Sebagai studi kasus, kita akan menganalisis kolom pada sebuah gedung perkantoran 10 lantai di Jakarta. Gedung ini dibangun pada tahun 2015, dengan struktur beton bertulang yang dirancang sesuai dengan standar SNI dan peraturan terkait lainnya. Sistem strukturnya adalah rangka momen ganda, yang memungkinkan kolom menahan beban vertikal dan momen akibat gaya lateral (angin dan gempa).

Karakteristik bangunan:

Jumlah Lantai: 10 lantai
Jenis Struktur: Beton Bertulang, Rangka Momen Ganda
Lokasi: Jakarta
Tahun Pembangunan: 2015

Data yang digunakan dalam studi kasus ini akan disesuaikan dengan data yang umum digunakan dalam proyek konstruksi di Indonesia, serta mengacu pada standar dan kode desain yang berlaku.

Identifikasi Data Awal

Perhitungan besi kolom memerlukan data awal yang komprehensif. Data-data ini menjadi dasar untuk analisis beban, perencanaan penampang, dan perhitungan tulangan. Berikut adalah data awal yang dibutuhkan:

Data Material:

Mutu baja tulangan (fy): 400 MPa (contoh, dapat bervariasi)
Mutu beton (fc’): 30 MPa (contoh, dapat bervariasi)
Berat jenis beton: 2400 kg/m³
Modulus elastisitas baja (Es): 200.000 MPa
Modulus elastisitas beton (Ec): akan dihitung berdasarkan fc’

Data Geometri:

Dimensi kolom: 600 mm x 600 mm (contoh, dapat bervariasi)
Tinggi kolom: 3500 mm (contoh, dapat bervariasi, tinggi antar lantai)
Jarak antar kolom: 8000 mm (contoh, dapat bervariasi)

Data Beban:

Beban mati:

Berat sendiri struktur (kolom, balok, pelat): akan dihitung
Finishing (lantai, dinding, plafon): 1.5 kN/m² (contoh)

Beban hidup: 2.5 kN/m² (contoh, untuk perkantoran)
Beban gempa: akan dihitung berdasarkan spektrum respons gempa dan faktor respons struktur, lokasi Jakarta.

Data Tambahan:

Selimut beton: 40 mm
Jenis sambungan kolom: Sambungan las atau overlap (tergantung desain)
Kondisi perletakan kolom: Terjepit di kedua ujung (asumsi awal)

Data di atas bersifat contoh dan dapat disesuaikan dengan kondisi riil bangunan. Pemilihan nilai yang tepat sangat penting untuk menghasilkan desain yang aman dan efisien.

Langkah-langkah Perhitungan (Detail)

Perhitungan besi kolom melibatkan beberapa tahapan yang saling terkait, mulai dari analisis beban hingga kontrol detail. Berikut adalah langkah-langkah perhitungan secara rinci:

Analisis Beban:

Hitung beban mati total pada kolom: termasuk berat sendiri kolom, balok, pelat, dan beban mati lainnya (finishing, MEP, dll.).
Hitung beban hidup pada kolom: berdasarkan luas pengaruh kolom dan intensitas beban hidup.
Hitung beban gempa: lakukan analisis respons spektrum gempa sesuai SNI 1726:2019.
Kombinasikan beban: gunakan kombinasi pembebanan sesuai SNI 1726:2019 (beban mati + hidup, beban mati + gempa, dll.) untuk mendapatkan beban terfaktor (Pu, Mu).

Perencanaan Penampang:

Tentukan dimensi penampang kolom: berdasarkan persyaratan kekuatan dan pertimbangan estetika.
Periksa rasio kelangsingan kolom: untuk menentukan apakah kolom perlu diperhitungkan pengaruh kelangsingannya. Jika rasio kelangsingan melebihi batas tertentu, maka efek kelangsingan harus diperhitungkan dalam perhitungan.

Perhitungan Tulangan:

Hitung luas tulangan yang diperlukan (Ast): berdasarkan beban aksial terfaktor (Pu) dan momen terfaktor (Mu). Gunakan diagram interaksi untuk menentukan jumlah dan diameter tulangan yang tepat.
Tentukan jumlah dan diameter tulangan: pilih kombinasi tulangan yang memenuhi kebutuhan Ast dan memenuhi persyaratan jarak antar tulangan minimum.

Kontrol Geser:

Hitung gaya geser terfaktor (Vu) pada kolom.
Rencanakan tulangan geser (sengkang): hitung luas tulangan geser yang diperlukan (Av) berdasarkan Vu dan kekuatan geser beton (Vc). Tentukan jarak sengkang yang sesuai.

Kontrol Detil:

Periksa persyaratan detail tulangan:

Jarak antar tulangan utama: harus memenuhi persyaratan minimum untuk memastikan beton dapat mengalir dengan baik saat pengecoran.
Jarak sengkang: harus memenuhi persyaratan maksimum untuk memastikan kemampuan menahan geser kolom.
Penyaluran tulangan: panjang penyaluran tulangan harus cukup untuk memastikan transfer tegangan yang efektif antara tulangan dan beton.
Selimut beton: harus memenuhi persyaratan minimum untuk melindungi tulangan dari korosi dan kebakaran.

Setiap langkah harus dilakukan dengan cermat dan mengacu pada standar SNI dan kode desain beton yang berlaku.

Tabel Ringkasan Hasil Perhitungan

Berikut adalah contoh tabel yang merangkum hasil perhitungan besi kolom:

Parameter	Nilai	Satuan	Keterangan
Mutu Baja (fy)	400	MPa	Mutu baja tulangan yang digunakan
Mutu Beton (fc’)	30	MPa	Mutu beton yang digunakan
Dimensi Kolom (b x h)	600 x 600	mm	Dimensi penampang kolom
Beban Aksial Terfaktor (Pu)	5000	kN	Beban aksial maksimum yang bekerja pada kolom
Momen Terfaktor (Mu)	500	kNm	Momen maksimum yang bekerja pada kolom
Luas Tulangan (Ast)	4000	mm²	Luas total tulangan yang dibutuhkan
Jumlah dan Diameter Tulangan	12 x Ø22	–	Spesifikasi tulangan utama
Jarak Sengkang	150	mm	Jarak antar sengkang
Kapasitas Aksial Kolom (ΦPn)	6000	kN	Kapasitas aksial kolom
Kapasitas Momen Kolom (ΦMn)	600	kNm	Kapasitas momen kolom
Rasio Tulangan	1.11	%	Persentase tulangan terhadap luas penampang beton
Kondisi Kelangsingan	Perlu diperhitungkan	–	Apakah kolom perlu diperhitungkan pengaruh kelangsingannya?

Demonstrasi Penggunaan Hasil Perhitungan

Hasil perhitungan digunakan untuk perencanaan konstruksi. Berikut adalah contoh implementasinya:

Gambar Skematik:

Buat gambar penampang kolom dengan skala yang tepat.
Tunjukkan posisi tulangan utama (12Ø22) secara detail, termasuk jarak antar tulangan dan selimut beton.
Gambarkan posisi sengkang dengan jarak 150 mm.
Tambahkan keterangan dimensi kolom dan data material.

Spesifikasi Teknis:

Tuliskan spesifikasi teknis untuk pemasangan tulangan:

Gunakan baja tulangan mutu BJ 40 (fy = 400 MPa).
Pastikan jarak antar tulangan utama memenuhi persyaratan minimum.
Gunakan selimut beton minimal 40 mm.
Sambungan tulangan dapat dilakukan dengan overlap (sesuai perhitungan) atau dengan las (jika diperlukan).
Pastikan tulangan bersih dari karat dan kotoran sebelum pemasangan.

Implikasi Desain:

Pemilihan dimensi kolom (600 mm x 600 mm) mempengaruhi biaya konstruksi. Kolom yang lebih besar membutuhkan lebih banyak beton dan tulangan, sehingga meningkatkan biaya.
Desain tulangan yang tepat (12Ø22) memastikan kekuatan struktural yang memadai untuk menahan beban yang bekerja.
Jarak sengkang yang tepat (150 mm) memastikan kemampuan kolom dalam menahan gaya geser.
Analisis kelangsingan menunjukkan bahwa pengaruh kelangsingan perlu diperhitungkan, yang akan mempengaruhi perhitungan momen dan defleksi kolom.

Penggunaan hasil perhitungan yang tepat akan memastikan konstruksi yang aman, kuat, dan efisien.

Asumsi dan Batasan

Dalam studi kasus ini, beberapa asumsi dan batasan perlu diperhatikan:

Perhitungan dilakukan secara manual dengan bantuan spreadsheet, bukan menggunakan perangkat lunak khusus.
Efek gempa diperhitungkan berdasarkan respons spektrum gempa sesuai SNI 1726:2019.
Kondisi perletakan kolom diasumsikan terjepit di kedua ujung.
Mutu baja dan beton yang digunakan adalah contoh dan dapat bervariasi.
Detail sambungan dan perletakan diasumsikan memenuhi standar dan kode desain yang berlaku.
Studi kasus ini hanya berfokus pada perhitungan besi kolom, tidak mencakup detail perhitungan elemen struktur lainnya (balok, pelat, dll.).

Batasan-batasan ini perlu diperhatikan dalam interpretasi hasil perhitungan. Perhitungan yang lebih akurat dan komprehensif dapat dilakukan dengan menggunakan perangkat lunak khusus dan data yang lebih detail.

Perbandingan Metode Perhitungan Kebutuhan Besi Kolom

Dalam dunia konstruksi, perhitungan kebutuhan besi kolom yang akurat adalah fondasi dari struktur bangunan yang kokoh dan aman. Proses ini melibatkan berbagai metode, mulai dari perhitungan manual tradisional hingga penggunaan perangkat lunak canggih. Pemahaman mendalam tentang perbedaan, kelebihan, dan kekurangan masing-masing metode sangat penting untuk memastikan efisiensi, akurasi, dan efektivitas biaya dalam proyek konstruksi. Mari kita telusuri perbandingan mendalam antara kedua pendekatan ini.

Perbedaan Mendasar: Manual vs. Software

Perhitungan kebutuhan besi kolom dapat dilakukan melalui dua pendekatan utama: manual dan menggunakan perangkat lunak khusus. Perbedaan mendasar terletak pada cara perhitungan dilakukan dan alat yang digunakan. Metode manual mengandalkan rumus matematika, kalkulator, dan buku referensi, sementara metode berbasis software memanfaatkan algoritma kompleks dan antarmuka pengguna grafis untuk memproses data dan menghasilkan hasil.

Kelebihan dan Kekurangan Masing-Masing Metode

Setiap metode memiliki kelebihan dan kekurangan yang perlu dipertimbangkan. Memahami hal ini membantu dalam memilih metode yang paling sesuai dengan kebutuhan proyek.

Metode Manual:
- Kelebihan:
  - Biaya Rendah: Hanya memerlukan alat sederhana seperti kalkulator dan buku referensi.
  - Pemahaman Mendalam: Membangun pemahaman yang kuat tentang prinsip-prinsip dasar perhitungan.
  - Fleksibilitas: Dapat digunakan di lokasi tanpa akses internet atau listrik.
- Kekurangan:
  - Rentan Kesalahan: Lebih rentan terhadap kesalahan manusia, terutama pada perhitungan yang kompleks.
  - Memakan Waktu: Proses perhitungan memakan waktu, terutama untuk proyek berskala besar.
  - Kurang Efisien: Kurang efisien dibandingkan dengan penggunaan software, terutama dalam hal revisi dan perubahan desain.
Metode Software:
- Kelebihan:
  - Akurasi Tinggi: Mengurangi risiko kesalahan manusia melalui perhitungan otomatis.
  - Efisiensi Waktu: Mempercepat proses perhitungan secara signifikan.
  - Kemudahan Revisi: Memungkinkan perubahan desain dan perhitungan ulang dengan cepat.
  - Visualisasi: Menyediakan visualisasi 3D dari struktur, memudahkan pemahaman.
- Kekurangan:
  - Biaya: Memerlukan investasi awal untuk lisensi software.
  - Ketergantungan: Bergantung pada listrik dan akses internet.
  - Kurva Pembelajaran: Membutuhkan waktu untuk mempelajari dan menguasai penggunaan software.

Perbandingan Software Perhitungan Besi Kolom

Terdapat berbagai perangkat lunak yang tersedia untuk membantu perhitungan kebutuhan besi kolom. Berikut adalah tabel perbandingan beberapa software populer:

Software	Fitur Utama	Harga (Perkiraan)
ETABS	Analisis struktur 3D, desain kolom dan balok, integrasi dengan CAD, analisis gempa.	$1,500 – $5,000 per lisensi (tergantung paket dan fitur)
SAP2000	Analisis struktur serbaguna, desain elemen baja dan beton, analisis dinamis.	$2,000 – $6,000 per lisensi (tergantung paket dan fitur)
Staad.Pro	Analisis dan desain struktur, analisis beban, desain berdasarkan kode bangunan.	$2,500 – $7,000 per lisensi (tergantung paket dan fitur)
Tekla Structures	Pemodelan informasi bangunan (BIM), detailing baja dan beton, manajemen proyek.	$3,000 – $8,000 per lisensi (tergantung paket dan fitur)

Catatan: Harga dapat bervariasi tergantung pada wilayah, paket lisensi, dan promosi yang sedang berlangsung.

Memilih Metode yang Tepat Sesuai Kebutuhan

Pilihan metode perhitungan yang tepat sangat bergantung pada beberapa faktor penting, termasuk kompleksitas proyek, anggaran, waktu yang tersedia, dan tingkat keahlian tim konstruksi. Berikut adalah beberapa tips untuk membantu dalam memilih metode yang sesuai:

Proyek Sederhana: Untuk proyek kecil dan sederhana, perhitungan manual mungkin sudah cukup, terutama jika anggaran terbatas.
Proyek Kompleks: Untuk proyek berskala besar, bangunan bertingkat tinggi, atau struktur yang kompleks, software adalah pilihan yang lebih baik untuk memastikan akurasi dan efisiensi.
Ketersediaan Sumber Daya: Pertimbangkan anggaran untuk lisensi software, ketersediaan listrik dan akses internet, serta kemampuan tim dalam mengoperasikan software.
Waktu yang Tersedia: Jika waktu adalah faktor kritis, software akan mempercepat proses perhitungan secara signifikan.
Tingkat Keahlian: Pastikan tim memiliki pengetahuan yang cukup untuk menggunakan software atau melakukan perhitungan manual dengan akurat.

Tips dan Trik: Memaksimalkan Efisiensi Perhitungan Besi Kolom: Cara Menghitung Kebutuhan Besi Kolom

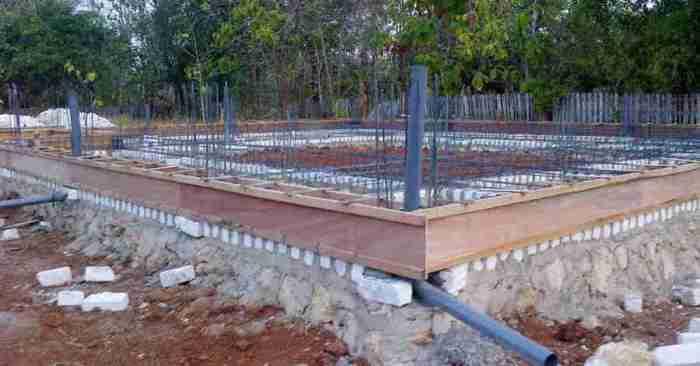

Source: asdar.id

Perhitungan besi kolom yang efisien dan akurat sangat krusial dalam perencanaan struktur bangunan. Efisiensi tidak hanya menghemat waktu tetapi juga meminimalkan potensi kesalahan yang dapat berakibat fatal. Artikel ini akan membahas berbagai tips dan trik untuk meningkatkan efisiensi perhitungan besi kolom, menyediakan sumber daya yang bermanfaat, serta menyoroti kesalahan umum dan solusinya.

Tujuan utama dari pembahasan ini adalah untuk memberikan panduan komprehensif yang dapat langsung diterapkan oleh para insinyur dan praktisi konstruksi. Dengan memahami dan menerapkan tips-tips ini, proses perhitungan besi kolom dapat disederhanakan, dipercepat, dan ditingkatkan akurasinya.

Percepatan Perhitungan

Mempercepat perhitungan besi kolom adalah kunci untuk meningkatkan produktivitas dan mengurangi risiko kesalahan. Berikut adalah beberapa tips praktis yang dapat diterapkan:

Pahami Standar dan Kode yang Berlaku: Memahami SNI dan kode bangunan lainnya adalah fondasi utama. Ketahui persyaratan minimal untuk tulangan, sengkang, dan detail sambungan.
Gunakan Rumus Singkat dan Tabel: Manfaatkan rumus-rumus singkat yang telah disederhanakan dan tabel-tabel yang tersedia dalam SNI atau buku-buku referensi.
Manfaatkan Software Perhitungan: Gunakan software perhitungan struktur seperti SAP2000, ETABS, atau program khusus perhitungan kolom. Program-program ini dapat mengotomatisasi sebagian besar proses perhitungan.
Gunakan Kalkulator Ilmiah: Kalkulator ilmiah dengan fungsi-fungsi trigonometri dan statistik sangat membantu dalam perhitungan momen, geser, dan lainnya.
Optimalkan Tata Letak: Rencanakan tata letak kolom yang efisien. Pertimbangkan bentuk kolom, dimensi, dan jarak antar kolom untuk meminimalkan perhitungan yang berulang.
Periksa Ulang Perhitungan: Selalu lakukan pemeriksaan ulang terhadap hasil perhitungan. Gunakan metode perhitungan yang berbeda atau minta orang lain untuk memeriksa pekerjaan Anda.
Simpan Data dengan Rapi: Simpan semua data perhitungan, termasuk asumsi, rumus, dan hasil, dengan rapi dan terstruktur. Ini akan memudahkan Anda untuk merevisi atau melakukan perubahan di kemudian hari.

Contoh Penerapan:

Kolom dengan Beban Aksial: Gunakan tabel desain kolom yang tersedia dalam SNI untuk menentukan jumlah dan diameter tulangan yang diperlukan berdasarkan beban aksial dan mutu beton/baja.
Kolom dengan Momen Lentur: Gunakan software struktur untuk menghitung kebutuhan tulangan pada kolom yang mengalami momen lentur. Software akan memberikan hasil yang lebih akurat dan cepat dibandingkan perhitungan manual.

Perbandingan Waktu Perhitungan:

Perhitungan Manual: Untuk kolom dengan beban kompleks, perhitungan manual bisa memakan waktu beberapa jam hingga beberapa hari, tergantung tingkat kerumitan.
Menggunakan Kalkulator/Software: Dengan menggunakan kalkulator atau software, perhitungan yang sama dapat diselesaikan dalam hitungan menit atau jam, dengan tingkat akurasi yang lebih tinggi.

Kesalahan Umum dan Solusi

Kesalahan dalam perhitungan besi kolom dapat berakibat fatal terhadap integritas struktural bangunan. Berikut adalah beberapa kesalahan umum yang sering terjadi beserta solusinya:

Kesalahan dalam Memperkirakan Beban:
- Dampak: Struktur bisa menjadi kurang kuat atau terlalu mahal.
- Solusi: Gunakan metode perhitungan beban yang akurat, termasuk beban mati, beban hidup, dan beban gempa/angin.
Pemilihan Mutu Baja yang Salah:
- Dampak: Kekuatan kolom tidak sesuai dengan yang direncanakan.
- Solusi: Pilih mutu baja yang sesuai dengan SNI dan persyaratan desain. Perhatikan juga ketersediaan di pasaran.
Perhitungan Luas Tulangan yang Keliru:
- Dampak: Kolom bisa runtuh atau mengalami kegagalan struktural.
- Solusi: Gunakan rumus yang tepat dan periksa kembali perhitungan luas tulangan.
Kesalahan dalam Perhitungan Sengkang:
- Dampak: Kegagalan geser pada kolom.
- Solusi: Hitung jarak dan diameter sengkang yang sesuai dengan persyaratan SNI.
Pengabaian Faktor Keamanan:
- Dampak: Struktur menjadi rentan terhadap kegagalan.
- Solusi: Selalu gunakan faktor keamanan yang direkomendasikan dalam SNI.
Detail Sambungan yang Buruk:
- Dampak: Kegagalan pada sambungan kolom.
- Solusi: Rencanakan sambungan dengan cermat, termasuk panjang penyaluran dan detail lainnya.
Tidak Memperhitungkan Pengaruh Lingkungan:
- Dampak: Korosi pada tulangan.
- Solusi: Gunakan beton berkualitas tinggi dan lindungi tulangan dengan lapisan pelindung jika perlu.
Tidak Melakukan Pemeriksaan Ulang:
- Dampak: Kesalahan perhitungan yang tidak terdeteksi.
- Solusi: Selalu periksa ulang perhitungan, idealnya oleh orang lain.
Penggunaan Software yang Tidak Tepat:
- Dampak: Hasil perhitungan yang salah jika software tidak dikonfigurasi dengan benar.
- Solusi: Pelajari cara menggunakan software dengan benar dan periksa outputnya.
Tidak Memperhatikan Perubahan Desain:
- Dampak: Perhitungan yang tidak sesuai dengan kondisi aktual.
- Solusi: Perbarui perhitungan jika ada perubahan desain dan pastikan semua pihak terkait mengetahui perubahan tersebut.

Contoh Kasus Nyata:

Sebuah proyek pembangunan gedung perkantoran mengalami kegagalan struktural karena kesalahan perhitungan beban dan pemilihan mutu baja yang salah. Setelah dilakukan investigasi, ditemukan bahwa beban yang diperhitungkan terlalu kecil dan mutu baja yang digunakan tidak sesuai dengan persyaratan desain. Solusi untuk memperbaiki masalah ini adalah dengan melakukan perhitungan ulang, memperkuat kolom yang ada, dan mengganti mutu baja yang sesuai.

Sumber Daya Tambahan

Berikut adalah daftar sumber daya tambahan yang dapat membantu dalam perhitungan besi kolom:

Jenis Sumber Daya	Judul/Nama	Penulis/Pemilik	Deskripsi Singkat
Buku	Perencanaan Struktur Beton Bertulang Berdasarkan SNI	Ir. Djatmiko Soejono	Buku ini membahas secara detail tentang perencanaan struktur beton bertulang, termasuk perhitungan kolom.
Buku	Struktur Beton Bertulang	Edward G. Nawy	Buku teks standar yang komprehensif tentang desain beton bertulang, mencakup berbagai topik terkait kolom.
Website	RumahMaterial.com	Rumah Material	Menyediakan artikel dan kalkulator online untuk perhitungan kebutuhan material konstruksi, termasuk besi kolom.
Website	TeknikSipil.id	Teknik Sipil	Blog yang berisi artikel-artikel tentang teknik sipil, termasuk perhitungan struktur dan konstruksi.
Video Tutorial	Perhitungan Besi Kolom Sederhana	YouTube	Tutorial video yang menjelaskan langkah-langkah perhitungan besi kolom untuk pemula.
Video Tutorial	Desain Kolom dengan Software	YouTube	Tutorial video yang menunjukkan cara menggunakan software struktur untuk mendesain kolom.
Software	SAP2000	Computers and Structures, Inc. (CSI)	Software analisis struktur yang canggih, dapat digunakan untuk menghitung kebutuhan besi kolom dengan berbagai kondisi beban.
Software	ETABS	Computers and Structures, Inc. (CSI)	Software khusus untuk analisis dan desain bangunan, termasuk perhitungan kolom dan elemen struktural lainnya.

Saran Ahli (Blockquote)

“Pemilihan mutu baja yang tepat adalah fondasi dari kekuatan kolom. Pastikan untuk selalu merujuk pada SNI dan persyaratan desain yang berlaku.”
-Ir. Budi Santoso, Ahli Struktur

“Jangan pernah mengabaikan faktor keamanan. Ini adalah kunci untuk memastikan struktur bangunan aman dan tahan terhadap berbagai beban.”
-Dr. Rina Wijaya, Ahli Konstruksi

“Pemeriksaan ulang perhitungan adalah suatu keharusan. Mintalah rekan kerja untuk memeriksa pekerjaan Anda untuk memastikan tidak ada kesalahan yang terlewatkan.”
-Ir. Joko Susilo, Konsultan Struktur

“Perhatikan detail sambungan dengan cermat. Sambungan yang buruk dapat menyebabkan kegagalan struktural.”
-Prof. Ali Rahman, Guru Besar Teknik Sipil

Contoh Perhitungan

Berikut adalah contoh perhitungan besi kolom sederhana:

Contoh 1: Kolom dengan Beban Aksial Sentris

Diketahui:

Beban Aksial (P) = 500 kN
Mutu Beton (f’c) = 30 MPa
Mutu Baja (fy) = 400 MPa
Dimensi Kolom = 300 mm x 300 mm

Langkah Perhitungan:

Perkirakan Luas Tulangan (As): Gunakan rumus pendekatan: As = P / (0.65 – fy)
Hitung Luas Beton (Ac): Ac = Dimensi Kolom^2
Hitung Luas Kotor Kolom (Ag): Ag = Ac + As
Periksa Rasio Tulangan: Pastikan rasio tulangan berada dalam batas yang diperbolehkan (misalnya, 1% – 4%).
Tentukan Jumlah dan Diameter Tulangan: Pilih jumlah dan diameter tulangan yang sesuai dengan luas tulangan yang dibutuhkan.
Hitung Jarak Sengkang: Gunakan rumus yang sesuai dengan SNI untuk menentukan jarak sengkang.

Contoh 2: Kolom dengan Beban Aksial dan Momen Lentur

Diketahui:

Beban Aksial (P) = 300 kN
Momen Lentur (M) = 50 kNm
Mutu Beton (f’c) = 30 MPa
Mutu Baja (fy) = 400 MPa
Dimensi Kolom = 400 mm x 400 mm

Langkah Perhitungan:

Hitung Eksentrisitas (e): e = M / P
Gunakan Diagram Interaksi: Gunakan diagram interaksi kolom untuk menentukan kebutuhan tulangan berdasarkan P dan M.
Tentukan Jumlah dan Diameter Tulangan: Pilih jumlah dan diameter tulangan yang sesuai dengan hasil diagram interaksi.
Hitung Jarak Sengkang: Gunakan rumus yang sesuai dengan SNI untuk menentukan jarak sengkang.

Ilustrasi Sederhana:

Menghitung kebutuhan besi kolom memang krusial dalam konstruksi, mulai dari perencanaan hingga memastikan keamanan bangunan. Namun, pernahkah terpikir, seberapa pentingnya kejelasan informasi dalam hal lain, seperti keanggotaan partai politik? Sama halnya dengan perhitungan besi kolom yang presisi, informasi mengenai keanggotaan partai juga harus akurat. Anda bisa mengeceknya dengan mudah, bahkan mirip dengan ketelitian yang dibutuhkan saat merencanakan struktur bangunan. Informasi detail tentang cara mengecek keanggotaan partai bisa Anda temukan di sini.

Kembali ke besi kolom, perhitungan yang tepat memastikan struktur kokoh dan tahan lama, sama pentingnya dengan memastikan kejelasan informasi politik.

(Diagram skematik kolom dengan tulangan dan sengkang, serta diagram interaksi)

Perencanaan Material: Pengadaan dan Pemasangan Besi Kolom

Perencanaan material yang matang adalah fondasi dari konstruksi kolom yang kokoh dan aman. Proses ini mencakup lebih dari sekadar memesan besi; ia melibatkan pertimbangan cermat terhadap berbagai faktor, mulai dari pemilihan material yang tepat hingga memastikan pemasangan yang presisi. Artikel ini akan mengupas tuntas aspek-aspek krusial dalam pengadaan dan pemasangan besi kolom, memberikan panduan praktis dan wawasan mendalam bagi para profesional konstruksi.

Faktor-faktor yang Perlu Dipertimbangkan dalam Pengadaan Besi Kolom

Pengadaan besi kolom yang efektif memerlukan pemahaman mendalam tentang kebutuhan proyek dan karakteristik material. Beberapa faktor kunci yang perlu dipertimbangkan meliputi:

Jenis dan Grade Besi: Pilihlah jenis dan grade besi yang sesuai dengan persyaratan struktural bangunan. Pertimbangkan beban yang akan ditopang kolom, serta standar yang berlaku (SNI, dll.). Misalnya, untuk bangunan bertingkat tinggi, biasanya digunakan besi dengan kekuatan tarik yang lebih tinggi.
Ukuran dan Panjang Besi: Tentukan ukuran dan panjang besi yang tepat berdasarkan desain kolom. Perhitungkan kebutuhan overlap dan sambungan.
Kuantitas: Hitung secara akurat jumlah besi yang dibutuhkan untuk menghindari kekurangan atau kelebihan material. Perencanaan yang cermat akan mengurangi pemborosan dan biaya.
Supplier: Pilihlah pemasok besi yang terpercaya dan memiliki reputasi baik. Pastikan pemasok memiliki sertifikasi dan menyediakan material yang sesuai dengan standar.
Waktu Pengiriman: Perhitungkan waktu pengiriman besi agar sesuai dengan jadwal konstruksi. Keterlambatan pengiriman dapat menghambat proyek.
Harga: Bandingkan harga dari beberapa pemasok untuk mendapatkan penawaran terbaik. Pertimbangkan juga biaya transportasi dan penyimpanan.

Inspeksi Kualitas Besi Kolom Sebelum Pemasangan

Inspeksi kualitas besi kolom sebelum pemasangan adalah langkah krusial untuk memastikan keamanan dan kekuatan struktur. Berikut adalah beberapa aspek yang perlu diperiksa:

Kondisi Fisik: Periksa apakah besi bebas dari karat, retak, atau cacat lainnya. Besi yang berkarat parah harus ditolak.
Dimensi: Ukur dimensi besi (diameter, panjang) untuk memastikan sesuai dengan spesifikasi desain.
Grade dan Label: Pastikan grade besi sesuai dengan yang dipersyaratkan dalam gambar rencana. Periksa label dan sertifikasi material.
Kualitas Permukaan: Periksa kualitas permukaan besi. Pastikan tidak ada lapisan cat atau pelapis yang rusak.
Uji Tarik (Opsional): Jika diperlukan, lakukan uji tarik untuk memastikan kekuatan tarik besi sesuai dengan standar.

Proses Pemasangan Besi Kolom yang Benar

Pemasangan besi kolom yang benar sangat penting untuk kekuatan dan stabilitas struktur. Berikut adalah ilustrasi deskriptif proses pemasangan:

Persiapan:
- Bersihkan area kerja dan pastikan bekisting kolom sudah siap.
- Pasang tulangan pokok (besi utama) sesuai dengan gambar rencana.
- Pastikan jarak antar tulangan pokok sesuai dengan spesifikasi. Gunakan spacer (penyangga) untuk menjaga jarak yang konsisten.
Pemasangan Sengkang:
- Pasang sengkang (besi melintang) pada tulangan pokok.
- Pastikan jarak antar sengkang sesuai dengan gambar rencana. Jarak sengkang biasanya lebih rapat pada bagian ujung kolom.
- Ikat sengkang dengan kawat pengikat yang kuat. Pastikan ikatan kuat dan tidak mudah lepas.
Pemasangan Sambungan (Overlap):
- Jika diperlukan sambungan, pastikan panjang overlap (tumpang tindih) besi sesuai dengan persyaratan desain.
- Pastikan sambungan terletak pada area yang aman (biasanya di tengah kolom).
- Ikat besi pada area sambungan dengan kuat.
Pemeriksaan Akhir:
- Periksa kembali posisi, jarak, dan ikatan semua tulangan.
- Pastikan tidak ada tulangan yang bengkok atau rusak.
- Pastikan bekisting dalam kondisi baik dan siap untuk pengecoran beton.

Ilustrasi: Proses pemasangan besi kolom dimulai dengan persiapan area kerja dan pemasangan tulangan pokok yang presisi. Sengkang dipasang dengan jarak yang tepat, dan sambungan (overlap) dibuat sesuai spesifikasi. Seluruh proses diawasi ketat untuk memastikan kualitas dan kekuatan struktur.

Pentingnya Koordinasi Antara Perencana dan Kontraktor

Koordinasi yang efektif antara perencana dan kontraktor adalah kunci keberhasilan dalam pemasangan besi kolom. Berikut adalah beberapa aspek penting dari koordinasi tersebut:

Komunikasi yang Jelas: Perencana harus menyediakan gambar rencana yang jelas dan detail, serta spesifikasi material yang lengkap. Kontraktor harus memahami gambar rencana dan spesifikasi tersebut.
Konsultasi: Kontraktor harus berkonsultasi dengan perencana jika ada keraguan atau masalah dalam interpretasi gambar rencana.
Pengawasan: Perencana harus melakukan pengawasan terhadap pekerjaan pemasangan besi kolom untuk memastikan sesuai dengan gambar rencana dan spesifikasi.
Penyelesaian Masalah: Jika ada masalah selama pemasangan, perencana dan kontraktor harus bekerja sama untuk mencari solusi yang tepat dan efisien.
Dokumentasi: Semua perubahan dan kesepakatan harus didokumentasikan dengan baik untuk menghindari perselisihan di kemudian hari.

Kesalahan Umum: Menghindari Kesalahan dalam Perhitungan dan Pemasangan

Source: co.id

Perhitungan dan pemasangan besi kolom adalah aspek krusial dalam konstruksi bangunan. Kesalahan dalam proses ini dapat berakibat fatal, mulai dari penurunan kekuatan struktural hingga risiko kegagalan bangunan. Oleh karena itu, pemahaman mendalam tentang potensi kesalahan dan cara menghindarinya sangat penting bagi para insinyur, kontraktor, dan pengawas proyek.

Artikel ini akan membahas secara rinci kesalahan umum yang sering terjadi dalam perhitungan dan pemasangan besi kolom, penyebabnya, dampaknya, serta langkah-langkah untuk mencegahnya. Tujuannya adalah untuk memberikan panduan praktis dan komprehensif guna memastikan keamanan dan keandalan struktur bangunan.

Identifikasi Kesalahan Umum dalam Perhitungan Besi Kolom

Kesalahan dalam perhitungan besi kolom dapat muncul dalam berbagai bentuk, mulai dari kesalahan sederhana hingga kesalahan yang lebih kompleks. Pemahaman terhadap jenis-jenis kesalahan ini merupakan langkah awal untuk mencegahnya.

Perhitungan Luas Penampang Besi Kolom: Kesalahan dalam perhitungan luas penampang besi kolom adalah masalah yang cukup sering terjadi. Kesalahan ini dapat berupa:
- Kesalahan dalam menghitung jumlah tulangan yang dibutuhkan berdasarkan beban yang bekerja pada kolom.
- Kesalahan dalam memilih diameter tulangan yang sesuai dengan persyaratan desain.
- Kesalahan dalam perhitungan luas penampang tulangan akibat penggunaan rumus yang salah atau kesalahan input data.
Perhitungan Jarak Antar Tulangan (Spacing): Jarak antar tulangan yang tidak tepat dapat menyebabkan masalah serius. Kesalahan yang sering terjadi meliputi:
- Jarak antar tulangan terlalu rapat, yang dapat menghambat proses pengecoran beton dan mengurangi kualitas beton.
- Jarak antar tulangan terlalu lebar, yang dapat mengurangi kemampuan kolom dalam menahan beban.
- Kesalahan dalam perhitungan jarak akibat penggunaan rumus yang salah atau kurangnya pemahaman terhadap persyaratan SNI.
Perhitungan Panjang Penyaluran (Development Length) dan Panjang Penyambungan (Lap Splice): Panjang penyaluran dan penyambungan yang tidak memadai dapat menyebabkan kegagalan pada sambungan besi kolom. Kesalahan yang umum meliputi:
- Penggunaan panjang penyaluran yang tidak sesuai dengan mutu beton dan mutu baja yang digunakan.
- Penggunaan panjang penyambungan yang tidak memenuhi persyaratan SNI.
- Kesalahan dalam perhitungan panjang akibat kurangnya pemahaman terhadap faktor-faktor yang memengaruhi panjang penyaluran dan penyambungan.
Kesalahan dalam Menginterpretasi Persyaratan Standar (SNI atau Standar Lainnya): Ketidaktepatan dalam menginterpretasi persyaratan standar dapat menyebabkan kesalahan dalam perhitungan dan pemasangan. Contohnya:
- Gagal memahami persyaratan tentang rasio tulangan minimum dan maksimum.
- Gagal memahami persyaratan tentang jarak bersih antar tulangan.
- Kesalahan dalam menerapkan persyaratan tentang perlindungan terhadap korosi.

Analisis Penyebab Utama dari Setiap Kesalahan

Memahami penyebab dari setiap kesalahan adalah kunci untuk mencegahnya. Beberapa penyebab umum dari kesalahan dalam perhitungan besi kolom adalah:

Kurangnya Pemahaman terhadap Konsep Dasar: Kurangnya pemahaman tentang konsep dasar mekanika teknik, struktur beton, dan persyaratan standar dapat menyebabkan kesalahan dalam perhitungan.
Penggunaan Rumus yang Salah: Penggunaan rumus yang salah atau tidak sesuai dengan kondisi struktur dapat menghasilkan perhitungan yang keliru.
Kesalahan Input Data: Kesalahan dalam memasukkan data, seperti mutu beton, mutu baja, atau beban yang bekerja pada kolom, dapat menyebabkan hasil perhitungan yang tidak akurat.

Menghitung kebutuhan besi kolom memang butuh ketelitian, mulai dari analisis struktur hingga pemilihan diameter dan jarak antar besi. Namun, sama seperti membangun fondasi kokoh pada bangunan, membangun kebiasaan bekerja keras juga memerlukan konsistensi. Kita perlu disiplin, fokus, dan tidak mudah menyerah. Proses ini mirip dengan bagaimana cara membiasakan sikap bekerja keras yang menuntut ketekunan. Dengan begitu, kita bisa memastikan kolom bangunan kita kuat, dan kita pun bisa menyelesaikan perhitungan kebutuhan besi kolom dengan akurat, tanpa kompromi.
Penggunaan Software yang Tidak Tepat: Penggunaan software yang tidak terpercaya atau tidak sesuai dengan standar yang berlaku dapat menghasilkan hasil perhitungan yang salah.
Kurangnya Perhatian terhadap Detail: Kurangnya perhatian terhadap detail, seperti satuan yang digunakan, angka desimal, atau persyaratan standar, dapat menyebabkan kesalahan yang signifikan.

Contoh Konkret dari Setiap Jenis Kesalahan

Berikut adalah beberapa contoh konkret dari kesalahan perhitungan besi kolom:

Perhitungan Luas Penampang Tulangan yang Salah:
- Skenario: Sebuah kolom direncanakan untuk menahan beban 500 kN. Perencana menggunakan baja tulangan dengan diameter 16 mm. Setelah perhitungan, didapatkan kebutuhan luas tulangan sebesar 400 mm². Namun, perencana salah menghitung jumlah tulangan yang dibutuhkan, hanya menggunakan 3 buah tulangan (luas total = 603 mm²).
- Ilustrasi: Sebuah diagram sederhana menunjukkan penampang kolom dengan 3 tulangan, padahal seharusnya lebih banyak.
Perhitungan Jarak Antar Tulangan yang Salah:
- Skenario: Pada desain, jarak antar tulangan direncanakan 100 mm. Namun, karena kurang teliti, pelaksana memasang tulangan dengan jarak 150 mm.
- Ilustrasi: Diagram penampang kolom yang menunjukkan jarak antar tulangan yang terlalu lebar.
Perhitungan Panjang Penyaluran yang Tidak Tepat:
- Skenario: Menggunakan beton mutu K-225 dan baja tulangan U-39. Berdasarkan SNI, panjang penyaluran yang dibutuhkan adalah 40 kali diameter tulangan. Namun, perencana menggunakan panjang penyaluran hanya 30 kali diameter tulangan.
- Ilustrasi: Diagram yang menunjukkan panjang penyaluran tulangan yang kurang dari yang seharusnya.
Kesalahan dalam Menginterpretasi Persyaratan Standar:
- Skenario: SNI mensyaratkan rasio tulangan minimum sebesar 0,8% dari luas penampang beton. Perencana menghitung rasio tulangan hanya 0,5%.
- Ilustrasi: Perbandingan antara penampang kolom dengan rasio tulangan yang memenuhi standar dan yang tidak.

Konsekuensi dari Kesalahan Perhitungan

Kesalahan dalam perhitungan besi kolom dapat memiliki konsekuensi yang serius, baik dari segi struktural maupun non-struktural.

Dampak Struktural dari Setiap Kesalahan

Kesalahan perhitungan besi kolom dapat berdampak langsung pada kekuatan, stabilitas, dan daya tahan struktur:

Penurunan Kapasitas Beban: Kesalahan dalam perhitungan luas penampang tulangan, jarak antar tulangan, atau panjang penyaluran dapat menyebabkan penurunan kapasitas beban kolom. Kolom tidak mampu menahan beban yang direncanakan, yang dapat menyebabkan keruntuhan struktural.
Risiko Kegagalan Struktural: Kesalahan perhitungan dapat meningkatkan risiko kegagalan struktural, seperti retak pada beton, deformasi yang berlebihan, atau bahkan keruntuhan kolom.
Retak pada Beton: Jarak antar tulangan yang tidak tepat atau panjang penyaluran yang kurang dapat menyebabkan retak pada beton akibat tegangan yang berlebihan.
Penurunan Daktilitas: Kesalahan perhitungan dapat mengurangi daktilitas kolom, yang berarti kolom menjadi lebih rapuh dan kurang mampu menahan beban gempa atau beban dinamis lainnya.

Dampak Non-Struktural (Jika Ada)

Selain dampak struktural, kesalahan perhitungan juga dapat menimbulkan konsekuensi non-struktural:

Peningkatan Biaya Perbaikan: Kesalahan perhitungan dapat menyebabkan kerusakan pada kolom yang memerlukan perbaikan. Perbaikan ini akan meningkatkan biaya proyek secara keseluruhan.
Penundaan Proyek: Perbaikan atau penggantian kolom yang rusak akan menyebabkan penundaan proyek, yang dapat merugikan pemilik proyek dan kontraktor.
Masalah Hukum: Jika kesalahan perhitungan menyebabkan kegagalan struktural, pemilik proyek dan pihak terkait dapat menghadapi tuntutan hukum.

Tabel yang Merangkum Jenis Kesalahan, Konsekuensi Struktural, dan Konsekuensi Non-Struktural

Jenis Kesalahan	Konsekuensi Struktural	Konsekuensi Non-Struktural
Perhitungan Luas Penampang Tulangan yang Salah	Penurunan Kapasitas Beban, Kegagalan Struktural	Peningkatan Biaya Perbaikan, Penundaan Proyek
Perhitungan Jarak Antar Tulangan yang Salah	Retak pada Beton, Penurunan Kapasitas Beban	Peningkatan Biaya Perbaikan, Penundaan Proyek
Perhitungan Panjang Penyaluran dan Penyambungan yang Salah	Kegagalan pada Sambungan, Penurunan Kapasitas Beban	Peningkatan Biaya Perbaikan, Potensi Tuntutan Hukum
Kesalahan dalam Menginterpretasi Persyaratan Standar	Penurunan Kapasitas Beban, Risiko Kegagalan Struktural	Potensi Tuntutan Hukum, Penundaan Proyek

Panduan Menghindari Kesalahan dalam Perhitungan dan Pemasangan

Mencegah kesalahan dalam perhitungan dan pemasangan besi kolom memerlukan pendekatan yang sistematis dan teliti. Berikut adalah langkah-langkah yang perlu diikuti:

Berikan Langkah-Langkah Detail untuk Memastikan Perhitungan yang Akurat, Cara menghitung kebutuhan besi kolom

Verifikasi Data Input: Pastikan semua data input, seperti mutu beton, mutu baja, dan beban yang bekerja pada kolom, telah diverifikasi keakuratannya.
Pilih Rumus yang Tepat: Gunakan rumus yang sesuai dengan standar yang berlaku (SNI) dan kondisi struktur.
Hitung Luas Penampang Tulangan: Hitung luas penampang tulangan yang dibutuhkan berdasarkan beban yang bekerja pada kolom, dengan mempertimbangkan persyaratan rasio tulangan minimum dan maksimum.
Hitung Jarak Antar Tulangan: Hitung jarak antar tulangan yang sesuai dengan persyaratan SNI, dengan mempertimbangkan ukuran agregat beton dan kebutuhan ruang untuk pengecoran.
Hitung Panjang Penyaluran dan Penyambungan: Hitung panjang penyaluran dan penyambungan yang sesuai dengan mutu beton, mutu baja, dan diameter tulangan, dengan mengacu pada persyaratan SNI.
Cek Ganda Hasil Perhitungan: Lakukan pengecekan ganda terhadap hasil perhitungan untuk memastikan tidak ada kesalahan.
Gunakan Software Terpercaya: Gunakan software perhitungan yang terpercaya dan telah teruji keakuratannya.

Berikan Panduan untuk Memastikan Pemasangan yang Tepat

Gunakan Gambar Kerja yang Jelas: Gunakan gambar kerja yang jelas dan detail sebagai panduan dalam pemasangan besi kolom.
Periksa Jarak Antar Tulangan: Pastikan jarak antar tulangan sesuai dengan hasil perhitungan dan persyaratan SNI.
Pastikan Panjang Penyaluran dan Penyambungan Tepat: Pastikan panjang penyaluran dan penyambungan sesuai dengan hasil perhitungan.
Gunakan Alat yang Tepat: Gunakan alat yang tepat untuk memotong, membengkokkan, dan memasang besi kolom.
Lakukan Pengawasan yang Ketat: Lakukan pengawasan yang ketat selama proses pemasangan untuk memastikan tidak ada kesalahan.

Oke, mari kita bedah. Pertama, menghitung kebutuhan besi kolom itu krusial dalam konstruksi. Tapi, pernahkah Anda mengalami headset Bluetooth yang tiba-tiba mati sebelah? Sangat menjengkelkan, bukan? Untungnya, ada panduan lengkap tentang cara memperbaiki headset bluetooth mati sebelah kiri.

Nah, sama halnya dengan besi kolom, perhitungan yang tepat memastikan struktur bangunan kokoh dan aman. Jadi, baik itu urusan teknologi atau konstruksi, ketelitian adalah kunci!

Rekomendasikan Sumber Daya yang Bermanfaat

Berikut adalah beberapa sumber daya yang dapat membantu dalam perhitungan dan pemasangan besi kolom:

Buku: SNI 2847:2019 (Tata Cara Perencanaan Struktur Beton untuk Bangunan Gedung), Buku-buku tentang mekanika teknik dan struktur beton.
Standar: SNI 2847:2019, peraturan pemerintah terkait konstruksi bangunan.
Website: Website lembaga terkait konstruksi, website penyedia software perhitungan struktur.
Software: SAP2000, ETABS, SAFE, dan software perhitungan struktur lainnya yang sesuai dengan standar SNI.

Buat Daftar

Checklist* untuk Perhitungan dan Pemasangan Besi Kolom

Berikut adalah checklist yang dapat digunakan untuk memastikan perhitungan dan pemasangan besi kolom yang benar:

Checklist Perhitungan Besi Kolom:

☐ Verifikasi Data Input (Mutu Beton, Mutu Baja, Beban)
☐ Pilih Rumus yang Tepat
☐ Hitung Luas Penampang Tulangan
☐ Hitung Jarak Antar Tulangan
☐ Hitung Panjang Penyaluran dan Penyambungan
☐ Cek Ganda Hasil Perhitungan
☐ Gunakan Software Terpercaya

Checklist Pemasangan Besi Kolom:

☐ Gunakan Gambar Kerja yang Jelas
☐ Periksa Jarak Antar Tulangan
☐ Pastikan Panjang Penyaluran dan Penyambungan Tepat
☐ Gunakan Alat yang Tepat
☐ Lakukan Pengawasan yang Ketat

Peringatan dari Ahli Konstruksi

“Ketelitian adalah kunci utama dalam konstruksi. Kesalahan sekecil apapun dalam perhitungan atau pemasangan besi kolom dapat berakibat fatal. Jangan pernah mengabaikan detail, karena setiap angka dan setiap sentimeter memiliki peran penting dalam memastikan kekuatan dan keamanan struktur.”
-Ir. Budi Santoso, M.T., Ahli Struktur dan Konstruksi

Pertimbangkan Berbagai Kondisi Lingkungan dan Beban

Dalam perencanaan besi kolom, penting untuk mempertimbangkan berbagai kondisi lingkungan dan beban:

Beban Gempa: Pada daerah rawan gempa, perhitungan harus memperhitungkan gaya gempa yang bekerja pada kolom. Perlu diperhatikan detail-detail khusus seperti penulangan geser dan detail sambungan.
Beban Angin: Kolom pada bangunan tinggi harus direncanakan untuk menahan beban angin. Perhitungan harus mempertimbangkan tekanan angin dan momen yang ditimbulkan.
Kondisi Lingkungan yang Korosif: Pada lingkungan yang korosif (misalnya, dekat pantai), perlu dilakukan perlindungan terhadap korosi pada besi kolom, seperti penggunaan beton berkualitas tinggi, pelapisan epoksi, atau penggunaan baja tahan karat.

Berikan Contoh Studi Kasus

Studi Kasus: Kegagalan Kolom Akibat Kesalahan Perhitungan

Pada sebuah proyek pembangunan gedung bertingkat, terjadi keruntuhan sebagian struktur akibat kesalahan perhitungan pada kolom. Setelah dilakukan investigasi, ditemukan bahwa kesalahan terjadi pada perhitungan luas penampang tulangan. Perencana salah menghitung kebutuhan tulangan berdasarkan beban yang bekerja, mengakibatkan kapasitas kolom tidak mencukupi. Akibatnya, kolom mengalami kegagalan saat terjadi beban yang lebih besar dari kapasitasnya.

Analisis:

Kesalahan perhitungan luas penampang tulangan.
Kurangnya pengawasan selama pelaksanaan.
Tidak adanya pengecekan ganda terhadap hasil perhitungan.

Pelajaran: Pentingnya ketelitian dalam perhitungan, pengawasan yang ketat, dan pengecekan ganda untuk menghindari kesalahan serupa.

Bahas Peran Teknologi

Teknologi memainkan peran penting dalam meminimalkan kesalahan dalam perhitungan dan pemasangan besi kolom:

BIM (Building Information Modeling): BIM memungkinkan visualisasi 3D dari desain struktur, sehingga mempermudah identifikasi potensi masalah dan kesalahan sebelum konstruksi dimulai.
Software Perhitungan: Software perhitungan struktur yang canggih dapat melakukan perhitungan yang kompleks dengan lebih akurat dan efisien.
Alat Ukur Digital: Penggunaan alat ukur digital mempermudah pengukuran dan memastikan pemasangan besi kolom yang presisi.
Pengawasan Berbasis Teknologi: Penggunaan drone atau teknologi lainnya untuk pengawasan proyek dapat membantu memantau kualitas pemasangan besi kolom secara real-time.

Kesimpulan

Memahami cara menghitung kebutuhan besi kolom bukanlah sekadar pengetahuan teknis, melainkan investasi pada keselamatan dan keberlanjutan bangunan. Dengan perhitungan yang tepat, Anda memastikan struktur mampu menahan beban yang ada, baik itu beban mati, hidup, maupun gempa. Ingatlah, setiap detail perhitungan, setiap batang besi yang terpasang, adalah bagian dari upaya kita membangun masa depan yang lebih aman dan kokoh. Mari kita bangun bersama, dengan fondasi yang kuat dan perhitungan yang akurat.

FAQ Umum

Mengapa perhitungan besi kolom sangat penting?

Perhitungan yang tepat memastikan kolom mampu menopang beban bangunan, mencegah kegagalan struktural, dan menjamin keselamatan penghuni.

Apa saja jenis beban yang perlu diperhitungkan pada kolom?

Beban mati (berat sendiri struktur), beban hidup (beban manusia dan perabotan), beban gempa, dan beban angin (jika relevan).

Apa saja standar yang digunakan dalam perhitungan besi kolom?

Standar Nasional Indonesia (SNI) dan kode desain beton yang berlaku.

Apa yang dimaksud dengan selimut beton pada kolom?

Lapisan beton yang melindungi tulangan besi dari korosi dan kebakaran, serta meningkatkan daya rekat antara beton dan baja.

Bagaimana cara memilih diameter dan jumlah tulangan besi kolom?

Dipilih berdasarkan hasil perhitungan luas tulangan yang dibutuhkan, dengan mempertimbangkan beban yang bekerja, mutu baja, dan dimensi kolom.

Post Views: 60

Memahami Perhitungan Besi Kolom

Pentingnya Perhitungan Besi Kolom dalam Konstruksi

Konsekuensi Kesalahan Perhitungan Besi Kolom

Manfaat Perhitungan Besi Kolom yang Akurat

Menghitung Kebutuhan Besi Kolom: Dasar-Dasar

Jenis-Jenis Material Besi untuk Kolom

Standar-Standar yang Relevan dalam Perhitungan Besi Kolom

Perbandingan Karakteristik Kekuatan Beberapa Jenis Besi Kolom

Faktor Keamanan dalam Pemilihan Material Besi

Dimensi Kolom: Menentukan Ukuran Kolom yang Tepat

Faktor-faktor yang Mempengaruhi Dimensi Kolom

Panduan Pemilihan Dimensi Kolom Awal Berdasarkan Perkiraan Beban

Daftar Contoh Ukuran Kolom yang Umum Digunakan

Rumus Sederhana untuk Perkiraan Awal Dimensi Kolom

Panduan Tambahan

Perhitungan Tulangan

Langkah-Langkah Perhitungan Kebutuhan Besi Kolom Berdasarkan SNI

Contoh Perhitungan Sederhana Kebutuhan Besi Kolom

Perbandingan Metode Perhitungan Kebutuhan Besi Kolom

Penggunaan Software atau Aplikasi dalam Perhitungan Kebutuhan Besi Kolom

Sengkang

Fungsi Utama Sengkang pada Kolom

Perhitungan Kebutuhan Sengkang

Jenis-Jenis Sengkang yang Umum Digunakan

Rumus Sederhana untuk Menghitung Jarak Sengkang

Detail Sambungan: Perencanaan Sambungan Besi Kolom

Pentingnya Perencanaan Sambungan Besi Kolom

Panduan Perencanaan Sambungan Besi Kolom

Ilustrasi Detail Sambungan Besi Kolom

Perbandingan Sambungan Las dan Sambungan Ikat

Pertimbangan Khusus

Penggunaan Material Lain

Pengaruh Faktor Lingkungan: Pertimbangan Korosi dan Perlindungan

Analisis Mendalam Pengaruh Lingkungan

Panduan Perlindungan Komprehensif

Daftar Jenis Lapisan Pelindung dengan Detail

Tips Perawatan dalam Blockquote

Tambahan: Studi Kasus (Opsional)

Tambahan: Pertimbangan Khusus

Studi Kasus: Contoh Perhitungan Besi Kolom pada Bangunan Nyata

Pilih Bangunan: Pilih sebuah bangunan bertingkat nyata

Identifikasi Data Awal

Langkah-langkah Perhitungan (Detail)

Tabel Ringkasan Hasil Perhitungan

Demonstrasi Penggunaan Hasil Perhitungan

Asumsi dan Batasan

Perbandingan Metode Perhitungan Kebutuhan Besi Kolom

Perbedaan Mendasar: Manual vs. Software

Kelebihan dan Kekurangan Masing-Masing Metode

Perbandingan Software Perhitungan Besi Kolom

Memilih Metode yang Tepat Sesuai Kebutuhan

Tips dan Trik: Memaksimalkan Efisiensi Perhitungan Besi Kolom: Cara Menghitung Kebutuhan Besi Kolom

Percepatan Perhitungan

Kesalahan Umum dan Solusi

Sumber Daya Tambahan

Saran Ahli (Blockquote)

Contoh Perhitungan

Perencanaan Material: Pengadaan dan Pemasangan Besi Kolom

Faktor-faktor yang Perlu Dipertimbangkan dalam Pengadaan Besi Kolom

Inspeksi Kualitas Besi Kolom Sebelum Pemasangan

Proses Pemasangan Besi Kolom yang Benar

Pentingnya Koordinasi Antara Perencana dan Kontraktor

Kesalahan Umum: Menghindari Kesalahan dalam Perhitungan dan Pemasangan

Identifikasi Kesalahan Umum dalam Perhitungan Besi Kolom

Analisis Penyebab Utama dari Setiap Kesalahan

Contoh Konkret dari Setiap Jenis Kesalahan

Konsekuensi dari Kesalahan Perhitungan

Dampak Struktural dari Setiap Kesalahan

Dampak Non-Struktural (Jika Ada)

Tabel yang Merangkum Jenis Kesalahan, Konsekuensi Struktural, dan Konsekuensi Non-Struktural

Panduan Menghindari Kesalahan dalam Perhitungan dan Pemasangan

Berikan Langkah-Langkah Detail untuk Memastikan Perhitungan yang Akurat, Cara menghitung kebutuhan besi kolom

Berikan Panduan untuk Memastikan Pemasangan yang Tepat

Rekomendasikan Sumber Daya yang Bermanfaat

Buat Daftar Checklist* untuk Perhitungan dan Pemasangan Besi Kolom

Peringatan dari Ahli Konstruksi

Pertimbangkan Berbagai Kondisi Lingkungan dan Beban

Berikan Contoh Studi Kasus

Bahas Peran Teknologi

Kesimpulan

Buat Daftar

Checklist* untuk Perhitungan dan Pemasangan Besi Kolom
