Cara Pasang Ampere Meter Digital Panduan Lengkap & Praktis Untuk Instalasi

Pernahkah Anda bertanya-tanya bagaimana cara memantau aliran listrik dalam sistem Anda? Jawabannya ada pada ampere meter digital. Alat ini bukan hanya sekadar instrumen pengukur, tetapi juga mata yang mengawasi kinerja kelistrikan, memberikan informasi krusial tentang konsumsi daya dan potensi masalah. Dalam panduan ini, kita akan menyelami dunia cara pasang ampere meter digital, mulai dari definisi dan fungsi dasar hingga langkah-langkah pemasangan yang praktis dan aman.

Bayangkan memiliki kendali penuh atas sistem kelistrikan Anda. Dengan ampere meter digital, Anda dapat dengan mudah mengidentifikasi pemborosan energi, memantau kinerja peralatan, dan mencegah kerusakan akibat kelebihan beban. Mari kita mulai perjalanan untuk memahami dan menguasai seni pemasangan ampere meter digital.

Table of Contents

Pengantar Ampere Meter Digital

Ampere meter digital adalah instrumen penting dalam dunia kelistrikan, yang digunakan untuk mengukur arus listrik dengan presisi tinggi. Perangkat ini telah menggantikan sebagian besar ampere meter analog dalam berbagai aplikasi karena keunggulan yang ditawarkannya. Artikel ini akan membahas secara mendalam mengenai ampere meter digital, mulai dari definisi dan fungsi, contoh penggunaan, perbedaan dengan meter analog, keunggulan, kontribusi terhadap efisiensi energi, hingga pertimbangan penting dalam memilih dan merawatnya.

1.1. Definisi dan Fungsi Ampere Meter Digital

Ampere meter digital adalah alat ukur elektronik yang dirancang untuk mengukur kuat arus listrik (amper) dalam suatu rangkaian. Berbeda dengan meter analog yang menggunakan jarum penunjuk, ampere meter digital menampilkan hasil pengukuran dalam bentuk angka pada layar digital.

Prinsip kerja dasar ampere meter digital melibatkan beberapa metode pengukuran arus listrik:

Berdasarkan Efek Magnetik: Beberapa ampere meter menggunakan sensor yang mendeteksi medan magnet yang dihasilkan oleh arus listrik yang mengalir. Sensor ini, seringkali menggunakan prinsip induksi elektromagnetik, menghasilkan sinyal yang sebanding dengan besarnya arus.
Sensor Hall-effect: Sensor Hall-effect memanfaatkan efek Hall, di mana perbedaan tegangan dihasilkan pada konduktor ketika arus listrik mengalir melalui konduktor tersebut dalam medan magnet. Perbedaan tegangan ini kemudian diukur untuk menentukan besarnya arus.
Shunt Resistor: Metode lain melibatkan penggunaan resistor shunt. Arus listrik dialirkan melalui resistor shunt dengan nilai resistansi yang diketahui. Tegangan yang melintasi resistor shunt diukur, dan berdasarkan hukum Ohm (V = IR), arus dapat dihitung.

Fungsi utama ampere meter digital dalam sistem kelistrikan meliputi:

Pemantauan Arus: Memantau besarnya arus listrik yang mengalir dalam suatu rangkaian secara real-time.
Pengukuran Arus: Menyediakan pengukuran arus yang akurat dan presisi untuk keperluan analisis dan pemecahan masalah.
Pengendalian Arus: Memungkinkan pengguna untuk mengontrol dan mengatur arus listrik dalam suatu sistem, misalnya, dalam sistem proteksi atau kontrol motor.

Diagram blok sederhana komponen utama ampere meter digital:

Sensor Arus: Mendeteksi arus listrik (misalnya, sensor efek Hall, kumparan arus).
Konverter Analog-ke-Digital (ADC): Mengubah sinyal analog dari sensor arus menjadi sinyal digital.
Mikroprosesor: Memproses sinyal digital, melakukan perhitungan, dan menampilkan hasil pengukuran.
Tampilan Digital: Menampilkan nilai arus dalam format angka (misalnya, LCD atau LED).

1.2. Contoh Penggunaan Ampere Meter Digital dalam Berbagai Aplikasi

Ampere meter digital menemukan aplikasi luas di berbagai sektor, memberikan manfaat signifikan dalam pemantauan, pengukuran, dan kontrol arus listrik.

1.2.1. Otomotif

Dalam sistem kelistrikan kendaraan, ampere meter digital digunakan untuk:

Memantau Pengisian Baterai: Memastikan bahwa sistem pengisian baterai (alternator) berfungsi dengan baik dan mengisi baterai dengan benar.
Mengukur Arus pada Lampu: Memantau konsumsi arus pada lampu depan, lampu belakang, dan lampu lainnya untuk mendeteksi potensi masalah (misalnya, korsleting atau beban berlebihan).
Sistem Audio: Memantau konsumsi arus pada sistem audio mobil, terutama pada amplifier daya tinggi.

Contoh penempatan ampere meter digital dalam kendaraan:

Panel Instrumen: Terintegrasi pada panel instrumen untuk memberikan informasi secara real-time kepada pengemudi tentang kinerja sistem kelistrikan.
Sistem Diagnostik: Digunakan sebagai bagian dari alat diagnostik untuk mengukur dan menganalisis arus dalam berbagai sirkuit kendaraan.

1.2.2. Industri

Di lingkungan industri, ampere meter digital memainkan peran penting dalam:

Memantau Arus pada Motor Listrik: Memastikan bahwa motor listrik beroperasi dalam batas yang aman dan efisien, serta mendeteksi potensi masalah seperti kelebihan beban.
Sistem Kontrol: Digunakan dalam sistem kontrol industri untuk memantau dan mengontrol arus dalam berbagai proses.
Peralatan Las: Memantau arus pengelasan untuk memastikan kualitas las yang optimal.

Contoh aplikasi spesifik:

Pemantauan Beban pada Mesin Produksi: Memantau konsumsi arus pada mesin produksi untuk mendeteksi potensi masalah atau kelebihan beban.
Pengukuran Arus pada Panel Distribusi Daya: Memantau arus pada setiap sirkuit di panel distribusi daya untuk memastikan keamanan dan efisiensi.

1.2.3. Rumah Tangga

Di rumah tangga, ampere meter digital dapat digunakan untuk:

Memantau Konsumsi Daya Peralatan: Mengukur konsumsi daya peralatan listrik untuk membantu mengidentifikasi peralatan yang boros energi.
Mengukur Arus pada Stop Kontak: Memantau arus yang ditarik oleh peralatan yang terhubung ke stop kontak untuk memastikan keamanan dan mencegah kelebihan beban.

Contoh penggunaan yang lebih detail:

Pemantauan Konsumsi Daya Lemari Es: Memantau konsumsi daya lemari es untuk memastikan efisiensi dan mendeteksi potensi masalah.
Pemantauan Konsumsi Daya AC: Memantau konsumsi daya AC untuk mengoptimalkan penggunaan energi dan mengidentifikasi potensi masalah.
Pemantauan Peralatan Elektronik Lainnya: Memantau konsumsi daya peralatan elektronik seperti televisi, komputer, dan charger ponsel.

1.2.4. Tambahan (Pilihan)

Ampere meter digital juga digunakan dalam aplikasi lain, seperti:

Sistem Tenaga Surya: Memantau arus yang dihasilkan oleh panel surya dan arus yang digunakan oleh sistem.
Pengisian Daya Kendaraan Listrik: Memantau arus yang digunakan selama pengisian daya kendaraan listrik.

1.3. Perbedaan Utama antara Ampere Meter Digital dan Analog

Perbedaan mendasar antara ampere meter digital dan analog terletak pada cara mereka menampilkan dan mengukur arus listrik. Berikut adalah tabel perbandingan yang komprehensif:

Kriteria	Ampere Meter Digital	Ampere Meter Analog
Akurasi	Lebih tinggi (biasanya ±0.5% atau lebih baik)	Lebih rendah (biasanya ±2% hingga ±5%)
Resolusi	Lebih tinggi (menampilkan nilai dengan lebih banyak digit desimal)	Lebih rendah (tergantung pada skala dan pembagian)
Kemudahan Pembacaan	Lebih mudah dibaca (tampilan digital yang jelas)	Lebih sulit dibaca (memerlukan interpretasi skala)
Resistansi Internal	Umumnya lebih tinggi (meminimalkan pengaruh pada rangkaian)	Umumnya lebih rendah (dapat memengaruhi pengukuran)
Rentang Pengukuran	Lebih luas (tergantung pada model)	Terbatas oleh desain jarum dan skala
Ketahanan terhadap Guncangan	Lebih baik (tidak ada komponen bergerak)	Kurang baik (komponen bergerak rentan terhadap kerusakan)
Harga	Bervariasi (tergantung pada fitur dan akurasi)	Umumnya lebih murah
Fitur Tambahan	Seringkali memiliki fitur tambahan (penyimpanan data, konektivitas, alarm)	Umumnya tidak memiliki fitur tambahan

Visualisasi Perbandingan:

Ampere meter digital menampilkan nilai arus dalam bentuk angka yang jelas pada layar LCD atau LED. Sementara itu, ampere meter analog menggunakan jarum penunjuk yang bergerak pada skala untuk menunjukkan nilai arus. Perbedaan utama terletak pada cara pembacaan dan tingkat presisi yang ditawarkan.

1.4. Keunggulan Penggunaan Ampere Meter Digital

Penggunaan ampere meter digital menawarkan sejumlah keunggulan signifikan dibandingkan dengan meter analog, menjadikannya pilihan yang lebih baik dalam banyak aplikasi.

Akurasi yang Lebih Tinggi: Teknologi digital memberikan pembacaan yang lebih tepat karena menghilangkan kesalahan paralaks dan menawarkan resolusi yang lebih tinggi. Contohnya, meter digital dapat menampilkan nilai arus hingga tiga atau empat digit desimal, sementara meter analog terbatas pada skala dan pembagian yang lebih kasar.
Kemudahan Pembacaan: Tampilan digital yang jelas dan mudah dibaca memudahkan pengguna untuk mendapatkan informasi dengan cepat dan akurat. Tidak ada interpretasi skala yang diperlukan, yang mengurangi kemungkinan kesalahan pembacaan.
Fitur Tambahan: Meter digital seringkali dilengkapi dengan fitur tambahan seperti penyimpanan data ( data logging), konektivitas (misalnya, USB, Bluetooth), dan alarm. Fitur-fitur ini meningkatkan fungsionalitas dan memungkinkan analisis data yang lebih mendalam.
Rentang Pengukuran yang Lebih Luas: Meter digital dapat mengukur rentang arus yang lebih luas dibandingkan dengan meter analog. Beberapa model menawarkan rentang pengukuran yang dapat disesuaikan, memungkinkan pengukuran arus yang sangat kecil hingga sangat besar.
Ketahanan Terhadap Guncangan: Konstruksi digital lebih tahan terhadap guncangan dan getaran karena tidak memiliki komponen bergerak seperti jarum penunjuk. Hal ini meningkatkan keandalan dan umur pakai meter.
Ukuran yang Lebih Ringkas: Meter digital seringkali lebih kecil dan memiliki desain yang lebih modern, sehingga lebih mudah dipasang di ruang terbatas.
Kalibrasi yang Mudah: Kalibrasi pada meter digital umumnya lebih mudah dilakukan dan seringkali dapat dilakukan melalui antarmuka digital atau dengan menggunakan perangkat lunak kalibrasi.

Contoh Konkret: Dalam aplikasi industri, akurasi yang lebih tinggi dari meter digital memastikan bahwa motor listrik beroperasi dalam batas yang aman, mencegah kerusakan dan meningkatkan efisiensi energi. Fitur penyimpanan data memungkinkan analisis kinerja jangka panjang, sementara konektivitas memudahkan integrasi dengan sistem kontrol otomatis.

1.5. Kontribusi Ampere Meter Digital pada Efisiensi Energi

Ampere meter digital memainkan peran penting dalam meningkatkan efisiensi energi dengan menyediakan data yang akurat dan mudah diakses tentang konsumsi daya.

Pemantauan Konsumsi Energi: Ampere meter digital memungkinkan pemantauan real-time konsumsi energi peralatan dan sistem.
Identifikasi Pemborosan Energi: Data dari meter digital dapat digunakan untuk mengidentifikasi peralatan yang mengkonsumsi daya berlebihan, seperti peralatan yang rusak atau tidak efisien.
Program Penghematan Energi: Ampere meter digital dapat digunakan dalam program penghematan energi untuk memantau dampak dari upaya penghematan energi dan mengukur penghematan yang dicapai.

Contoh Studi Kasus: Sebuah pabrik menggunakan ampere meter digital untuk memantau konsumsi daya motor listrik. Setelah mengidentifikasi bahwa beberapa motor beroperasi di luar batas efisiensi, mereka mengganti motor tersebut dengan model yang lebih efisien. Hasilnya adalah penurunan konsumsi energi sebesar 15% dan penghematan biaya operasional yang signifikan.

Standar atau Regulasi: Penggunaan ampere meter digital dalam konteks efisiensi energi seringkali terkait dengan standar dan regulasi seperti ISO 50001 (Sistem Manajemen Energi) yang mendorong penggunaan alat ukur yang akurat untuk memantau dan mengelola konsumsi energi.

1.6. Pertimbangan Tambahan (Opsional)

Beberapa faktor perlu dipertimbangkan saat memilih ampere meter digital:

Rentang Pengukuran: Pilih meter dengan rentang pengukuran yang sesuai dengan aplikasi.
Akurasi: Pertimbangkan tingkat akurasi yang diperlukan.
Jenis Sensor Arus: Pilih jenis sensor arus yang sesuai (misalnya, sensor efek Hall, shunt resistor) berdasarkan kebutuhan aplikasi.
Fitur Tambahan: Pertimbangkan fitur tambahan seperti penyimpanan data, konektivitas, dan alarm.

Perawatan dan Pemeliharaan:

Lakukan kalibrasi secara berkala untuk memastikan akurasi.
Bersihkan meter secara teratur.
Simpan meter di tempat yang kering dan terlindung dari guncangan.

Standar Keamanan:

Pastikan meter memenuhi standar keamanan yang relevan (misalnya, IEC 61010) untuk mencegah risiko sengatan listrik dan cedera lainnya.

Persiapan Sebelum Pemasangan Ampere Meter Digital: Cara Pasang Ampere Meter Digital

Sebelum memasang ampere meter digital, persiapan yang matang sangat krusial untuk memastikan instalasi berjalan lancar, aman, dan menghasilkan pembacaan yang akurat. Persiapan ini meliputi pengumpulan alat dan bahan yang tepat, pemahaman mendalam tentang spesifikasi ampere meter, penerapan langkah-langkah keselamatan yang ketat, serta pemeriksaan menyeluruh terhadap kondisi kabel dan komponen listrik. Dengan melakukan persiapan yang cermat, Anda dapat meminimalkan risiko kesalahan, mencegah kerusakan pada peralatan, dan yang paling penting, melindungi diri dari bahaya sengatan listrik.

Mari kita bedah satu per satu persiapan penting yang perlu Anda lakukan sebelum memulai pemasangan ampere meter digital.

Identifikasi Alat dan Bahan yang Diperlukan

Memastikan ketersediaan alat dan bahan yang tepat adalah langkah awal yang sangat penting. Penggunaan alat yang salah atau bahan yang tidak sesuai dapat menyebabkan masalah dalam instalasi, bahkan membahayakan keselamatan. Berikut adalah daftar rinci alat dan bahan yang direkomendasikan, beserta spesifikasi yang perlu diperhatikan:

Alat-alat yang Diperlukan:

Obeng: Set obeng dengan berbagai ukuran dan jenis kepala (pipih, Phillips, Torx). Pilih obeng dengan gagang yang terisolasi untuk keamanan tambahan.
Tang: Tang kombinasi, tang potong, dan tang lancip. Tang kombinasi digunakan untuk memegang dan memuntir kabel, tang potong untuk memotong kabel, dan tang lancip untuk menjangkau area yang sempit.
Multimeter Digital: Multimeter digital dengan rentang pengukuran tegangan dan arus yang sesuai dengan kebutuhan. Pastikan multimeter memiliki fitur pengukuran resistansi, kontinuitas, dan jika memungkinkan, pengukuran frekuensi.
Kabel Stripper: Untuk mengupas isolasi kabel tanpa merusak konduktor di dalamnya.
Crimping Tool: Untuk memasang konektor pada ujung kabel.
Gergaji Besi atau Pemotong Kabel: Untuk memotong kabel berukuran besar (jika diperlukan).
Alat Pelindung Diri (APD): Sarung tangan isolasi, kacamata pelindung, dan jika perlu, sepatu keselamatan.

Bahan-bahan yang Dibutuhkan:

Kabel: Pilih ukuran kabel yang sesuai dengan arus maksimum yang akan diukur. Gunakan rumus berikut untuk menentukan ukuran kabel yang tepat: Area Penampang (mm²) = Arus (A) / Kerapatan Arus (A/mm²). Kerapatan arus bervariasi tergantung pada jenis instalasi dan bahan konduktor (tembaga atau aluminium).
Konektor: Konektor kabel, skun, atau terminal blok yang sesuai dengan jenis kabel dan ampere meter yang digunakan.
Sekring Tambahan (jika perlu): Jika ampere meter tidak memiliki sekring internal, tambahkan sekring eksternal untuk melindungi rangkaian dari kelebihan arus.
Selongsong Kabel (Heat Shrink Tubing): Untuk melindungi sambungan kabel dan mencegah korsleting.
Ampere Meter Digital: Tentu saja! Pastikan ampere meter yang dipilih sesuai dengan kebutuhan aplikasi (tegangan, arus, jenis AC/DC).

Panduan Pemilihan Berdasarkan Jenis Instalasi:

Instalasi Rumah Tangga: Gunakan obeng, tang, dan multimeter standar. Ukuran kabel yang umum digunakan adalah 1.5 mm² atau 2.5 mm² untuk rangkaian stop kontak, dan 1 mm² untuk rangkaian lampu.
Instalasi Mobil: Perhatikan tegangan 12V atau 24V DC. Gunakan kabel berukuran lebih kecil (misalnya, 0.75 mm² atau 1 mm²) untuk rangkaian aksesoris, dan kabel yang lebih besar untuk rangkaian yang membutuhkan arus tinggi (misalnya, starter mobil).
Instalasi Industri: Gunakan alat-alat yang lebih kuat dan tahan lama. Ukuran kabel yang digunakan bisa sangat bervariasi, tergantung pada kebutuhan daya. Konsultasikan dengan ahli listrik untuk memastikan pemilihan yang tepat.

Contoh Visual:

Perhatikan gambar di bawah ini yang menunjukkan beberapa alat dan bahan yang paling umum digunakan dalam pemasangan ampere meter digital:

(Deskripsi: Gambar menunjukkan set obeng berbagai ukuran, tang kombinasi, tang potong, multimeter digital, kabel stripper, crimping tool, berbagai jenis kabel dengan ukuran berbeda, konektor kabel, skun, dan selongsong kabel.)

Pentingnya Memahami Spesifikasi Ampere Meter

Memahami spesifikasi ampere meter sangat penting untuk memastikan bahwa meter tersebut cocok untuk aplikasi yang Anda inginkan dan beroperasi dengan aman dan akurat. Spesifikasi yang salah dapat menyebabkan kerusakan pada meter, rangkaian, atau bahkan menimbulkan bahaya. Berikut adalah tabel yang menjelaskan berbagai spesifikasi ampere meter dan implikasinya:

Spesifikasi	Penjelasan	Implikasi	Contoh
Tegangan	Tegangan maksimum yang dapat diukur oleh ampere meter.	Jika tegangan rangkaian melebihi batas maksimum meter, meter akan rusak.	Ampere meter 12V DC tidak boleh digunakan pada rangkaian 24V DC.
Arus Maksimum	Arus maksimum yang dapat diukur oleh ampere meter.	Jika arus rangkaian melebihi batas maksimum meter, meter akan rusak.	Pilih ampere meter dengan rentang arus yang lebih tinggi dari arus yang diharapkan dalam rangkaian.
Resolusi	Kecilnya perubahan arus yang dapat dideteksi dan ditampilkan oleh meter.	Resolusi yang lebih tinggi memberikan pembacaan yang lebih detail.	Ampere meter dengan resolusi 0.01A akan menampilkan perubahan arus yang lebih kecil dibandingkan dengan meter dengan resolusi 0.1A.
Akurasi	Seberapa dekat pembacaan meter dengan nilai sebenarnya.	Akurasi yang lebih tinggi menghasilkan pembacaan yang lebih tepat.	Akurasi dinyatakan dalam persentase (misalnya, ±1%).
Jenis Arus (AC/DC)	Jenis arus yang dapat diukur oleh meter.	Meter AC hanya dapat mengukur arus bolak-balik, dan meter DC hanya dapat mengukur arus searah.	Pastikan meter yang dipilih sesuai dengan jenis arus dalam rangkaian yang akan diukur.
Impedansi Input	Resistansi internal meter.	Impedansi input yang rendah dapat mempengaruhi pengukuran arus dalam rangkaian.	Untuk pengukuran arus yang akurat, pilih meter dengan impedansi input yang sesuai dengan aplikasi.

Contoh Kasus:

Misalnya, Anda ingin mengukur arus pada rangkaian 12V DC yang menyuplai lampu LED. Lampu LED tersebut mengkonsumsi arus sekitar 1A. Dalam kasus ini, Anda perlu memilih ampere meter DC dengan:

Rentang tegangan minimal 12V (lebih baik jika lebih tinggi, misalnya 30V).
Rentang arus minimal 2A (lebih baik jika lebih tinggi, misalnya 5A atau 10A) untuk memberikan margin keamanan.
Jenis DC (karena rangkaian adalah DC).
Akurasi yang baik (misalnya, ±1%) untuk mendapatkan pembacaan yang akurat.

Perbedaan AC dan DC:

Ampere meter AC mengukur arus bolak-balik, yang arahnya berubah secara periodik. Ampere meter DC mengukur arus searah, yang arahnya konstan. Menggunakan meter yang salah jenis akan menghasilkan pembacaan yang tidak akurat atau bahkan tidak ada pembacaan sama sekali. Untuk mengidentifikasi jenis ampere meter, perhatikan label pada meter atau spesifikasi teknisnya.

Faktor yang Mempengaruhi Akurasi:

Suhu: Suhu ekstrem dapat mempengaruhi kinerja komponen elektronik dalam meter.
Kelembaban: Kelembaban tinggi dapat menyebabkan korosi dan mempengaruhi akurasi.
Gangguan Elektromagnetik (EMI): Medan elektromagnetik dari sumber lain (misalnya, motor listrik) dapat mengganggu pembacaan meter.

Langkah-Langkah Keselamatan

Keselamatan adalah prioritas utama saat bekerja dengan listrik. Sengatan listrik dapat menyebabkan cedera serius atau bahkan kematian. Berikut adalah langkah-langkah keselamatan yang harus diikuti dengan cermat:

Mematikan dan Mengisolasi Sumber Daya Listrik:

Matikan pemutus sirkuit yang mengontrol rangkaian yang akan dikerjakan.
Pastikan pemutus sirkuit terkunci atau diberi label untuk mencegah orang lain menyalakannya secara tidak sengaja.
Gunakan multimeter untuk mengukur tegangan pada kabel dan komponen yang akan dikerjakan. Pastikan tidak ada tegangan yang terdeteksi. Ini adalah langkah yang sangat penting.

Menggunakan Alat Pelindung Diri (APD):

Gunakan sarung tangan isolasi yang sesuai dengan tegangan rangkaian.
Gunakan kacamata pelindung untuk melindungi mata dari percikan api atau serpihan.
Gunakan sepatu keselamatan jika bekerja di lingkungan yang berpotensi berbahaya.

Peringatan tentang Bahaya Sengatan Listrik:

Jangan pernah menyentuh kabel atau komponen listrik yang bertegangan.
Hindari bekerja di area yang basah atau lembab.
Pastikan tangan Anda kering sebelum bekerja dengan listrik.
Jauhkan alat dan bahan dari jangkauan anak-anak.

Prosedur Darurat Jika Terjadi Kecelakaan:

Jika seseorang tersengat listrik, segera matikan sumber daya listrik. Jika tidak memungkinkan, gunakan benda non-konduktif (misalnya, kayu kering) untuk memisahkan korban dari sumber listrik.
Panggil ambulans atau minta bantuan medis segera.
Lakukan pertolongan pertama jika Anda terlatih (misalnya, CPR).

Area Kerja yang Aman:

Bekerja di area yang kering dan berventilasi baik.
Pastikan area kerja bebas dari bahan yang mudah terbakar.
Gunakan penerangan yang cukup.

Ilustrasi:

Memasang ampere meter digital memang membutuhkan ketelitian, mulai dari pemilihan kabel hingga kalibrasi. Tapi tahukah Anda, sama seperti tubuh yang membutuhkan asupan nutrisi yang tepat, rangkaian listrik juga memerlukan “nutrisi” berupa arus yang stabil. Jika tubuh kekurangan zat besi, kita bisa lesu; demikian pula rangkaian listrik yang tidak terpasang dengan benar, atau bahkan kelebihan beban, bisa menyebabkan kerusakan. Untungnya, ada cara mengatasi kekurangan zat besi yang bisa kita pelajari , sama halnya dengan memahami cara membaca dan menginterpretasi hasil pengukuran pada ampere meter digital untuk menjaga “kesehatan” rangkaian listrik.

(Deskripsi: Ilustrasi menunjukkan seorang teknisi yang memakai sarung tangan isolasi, kacamata pelindung, dan sedang mengukur tegangan pada kabel menggunakan multimeter. Ilustrasi lainnya menunjukkan prosedur mematikan pemutus sirkuit dan menguncinya.)

Kutipan:

“Selalu patuhi peraturan keselamatan listrik lokal yang berlaku. Peraturan ini dirancang untuk melindungi keselamatan Anda dan orang lain.”

Pemeriksaan Kondisi Kabel dan Komponen

Sebelum memasang ampere meter digital, sangat penting untuk memeriksa kondisi kabel dan komponen listrik lainnya. Kerusakan pada kabel atau komponen dapat menyebabkan korsleting, kebakaran, atau bahkan kegagalan sistem. Berikut adalah daftar pemeriksaan (checklist) rinci yang harus dilakukan:

Pemeriksaan Visual Terhadap Kabel:

Periksa apakah ada kerusakan pada isolasi kabel (retakan, sobekan, atau luka bakar).
Periksa apakah ada tanda-tanda korosi pada konduktor.
Periksa apakah ada kabel yang tertekuk atau terlipat secara berlebihan.

Pengujian Kontinuitas Kabel:

Gunakan multimeter untuk menguji kontinuitas kabel.
Hubungkan probe multimeter ke kedua ujung kabel.
Jika multimeter menunjukkan nilai resistansi nol atau mengeluarkan bunyi bip, berarti kabel dalam kondisi baik. Jika tidak ada kontinuitas, kabel rusak dan harus diganti.

Pemeriksaan Koneksi:

Periksa kekencangan koneksi pada terminal dan konektor.
Pastikan tidak ada korosi pada koneksi. Bersihkan korosi jika ada.

Pemeriksaan Kondisi Sekring dan Pemutus Sirkuit:

Periksa sekring apakah putus atau tidak. Ganti sekring yang putus dengan sekring yang memiliki nilai yang sama.
Periksa pemutus sirkuit apakah berfungsi dengan baik.

Pemeriksaan Isolasi Kabel:

Gunakan multimeter untuk menguji resistansi isolasi kabel.
Hubungkan probe multimeter ke konduktor dan ke ground (misalnya, casing logam).
Nilai resistansi isolasi harus sangat tinggi (megohm). Jika resistansi rendah, berarti isolasi rusak dan kabel harus diganti.

Panduan Perbaikan:

Jika ditemukan kerusakan pada isolasi kabel, ganti kabel tersebut.
Jika ditemukan korosi pada konduktor, bersihkan korosi tersebut dengan sikat kawat atau amplas halus.
Jika koneksi longgar, kencangkan kembali koneksi tersebut.
Jika sekring putus, ganti dengan sekring yang baru dengan nilai yang sama.

Contoh Gambar:

(Deskripsi: Gambar menunjukkan kabel dengan isolasi yang rusak, konektor yang berkarat, dan sekring yang putus.)

Daftar Periksa (Checklist) Persiapan

Untuk memastikan semua persiapan telah selesai sebelum memulai pemasangan ampere meter digital, gunakan daftar periksa (checklist) berikut. Checklist ini akan membantu Anda memastikan bahwa Anda tidak melewatkan langkah penting apa pun.

Contoh Checklist:

Item	Selesai	Catatan
Alat dan bahan sudah lengkap
Ampere meter yang dipilih sesuai dengan spesifikasi rangkaian
Sumber daya listrik sudah dimatikan dan diisolasi
APD (sarung tangan, kacamata) sudah dipakai
Kabel dan komponen sudah diperiksa dan dalam kondisi baik
Area kerja aman dan bersih

Anda dapat mengunduh dan menyesuaikan checklist ini sesuai dengan kebutuhan Anda. Pastikan untuk mencentang setiap item setelah selesai dan mencatat setiap masalah yang ditemukan.

Memahami Skema Pemasangan

Source: identif.id

Memahami skema pemasangan ampere meter digital adalah kunci untuk memastikan pengukuran arus yang akurat dan aman. Kesalahan dalam pemasangan dapat menyebabkan kerusakan pada alat ukur, rangkaian, atau bahkan menimbulkan bahaya. Artikel ini akan memandu Anda melalui konsep dasar rangkaian listrik dan bagaimana menerapkannya dalam pemasangan ampere meter.

Mari kita mulai dengan memahami konsep dasar rangkaian listrik yang menjadi fondasi penting dalam pemasangan ampere meter.

Oke, mari kita bedah cara pasang ampere meter digital. Prosesnya sebenarnya cukup sederhana, namun ketelitian sangat penting. Setelah kabel terpasang, seringkali kita perlu menghitung nilai arus yang terbaca. Nah, dalam beberapa kasus, perhitungan ini melibatkan operasi matematika dasar, seperti saat kita perlu membagi nilai yang terbaca dengan konstanta tertentu. Untuk memahami lebih lanjut tentang bagaimana melakukan pembagian dengan tepat, termasuk pembagian dua angka, Anda bisa mempelajari cara pembagian 2 angka.

Dengan begitu, kita bisa mendapatkan hasil pengukuran yang akurat dan memastikan ampere meter digital berfungsi optimal.

Konsep Dasar Rangkaian Seri dan Paralel

Rangkaian listrik terdiri dari beberapa komponen yang dihubungkan untuk mengalirkan arus listrik. Dua jenis rangkaian dasar yang perlu dipahami adalah rangkaian seri dan paralel, karena keduanya mempengaruhi cara ampere meter dihubungkan.

Rangkaian Seri: Dalam rangkaian seri, semua komponen terhubung dalam satu jalur tunggal. Arus listrik yang mengalir melalui setiap komponen adalah sama. Untuk mengukur arus dalam rangkaian seri, ampere meter harus dipasang secara seri dengan beban, sehingga seluruh arus yang mengalir melalui beban juga melewati ampere meter.
Rangkaian Paralel: Dalam rangkaian paralel, komponen terhubung secara paralel, yang berarti mereka memiliki lebih dari satu jalur untuk arus mengalir. Tegangan pada setiap komponen dalam rangkaian paralel adalah sama. Ampere meter tidak boleh dipasang secara paralel dengan beban, karena hal ini dapat menyebabkan arus yang sangat besar mengalir melalui ampere meter dan merusaknya.

Diagram Skematik Pemasangan Ampere Meter pada Rangkaian DC

Pemasangan ampere meter pada rangkaian DC (Direct Current) relatif sederhana. Ampere meter harus dipasang secara seri dengan beban untuk mengukur arus yang melewatinya. Berikut adalah contoh diagram skematik sederhana:

Deskripsi Diagram:

Sumber daya DC (misalnya, baterai) terhubung ke sakelar.
Sakelar terhubung ke ampere meter (ditandai dengan simbol “A”).
Ampere meter terhubung secara seri ke beban (misalnya, lampu).
Kutub negatif sumber daya terhubung langsung ke beban, melengkapi rangkaian.

Penjelasan:

Arus mengalir dari kutub positif baterai, melewati sakelar, kemudian melalui ampere meter, lalu ke beban, dan kembali ke kutub negatif baterai.
Ampere meter mengukur arus yang mengalir melalui rangkaian.

Diagram Skematik Pemasangan Ampere Meter pada Rangkaian AC

Pemasangan ampere meter pada rangkaian AC (Alternating Current) juga mengikuti prinsip yang sama, yaitu dipasang secara seri dengan beban. Namun, ampere meter yang digunakan harus dirancang untuk mengukur arus AC.

Deskripsi Diagram:

Sumber daya AC (misalnya, stopkontak) terhubung ke sakelar.
Sakelar terhubung ke ampere meter (ditandai dengan simbol “A”).
Ampere meter terhubung secara seri ke beban (misalnya, peralatan rumah tangga).
Kabel netral dari sumber daya terhubung langsung ke beban, melengkapi rangkaian.

Penjelasan:

Arus bolak-balik mengalir dari sumber daya, melewati sakelar, melalui ampere meter, lalu ke beban, dan kembali ke sumber daya melalui kabel netral.
Ampere meter mengukur arus AC yang mengalir melalui rangkaian.

Contoh Kasus Penggunaan (Use Case) Pemasangan pada Rangkaian yang Berbeda

Mari kita lihat beberapa contoh kasus penggunaan ampere meter dalam berbagai aplikasi:

Pengukuran Arus pada Motor Listrik: Untuk memantau kinerja motor listrik, ampere meter dipasang secara seri dengan motor. Ini memungkinkan pengguna untuk melihat seberapa besar arus yang ditarik motor saat beroperasi. Peningkatan arus yang tiba-tiba dapat mengindikasikan masalah pada motor, seperti kelebihan beban atau kerusakan.
Pengukuran Arus pada Sistem Tata Surya: Dalam sistem tata surya, ampere meter digunakan untuk memantau arus yang dihasilkan oleh panel surya dan arus yang mengalir ke baterai atau beban. Hal ini membantu dalam mengoptimalkan kinerja sistem dan mendeteksi potensi masalah, seperti kegagalan panel atau masalah pada pengisian baterai.
Pengukuran Arus pada Rangkaian Elektronik: Dalam rangkaian elektronik, ampere meter digunakan untuk mengukur arus pada berbagai komponen, seperti resistor, kapasitor, dan transistor. Hal ini penting untuk memastikan bahwa komponen beroperasi dalam batas yang aman dan untuk mendiagnosis masalah dalam rangkaian.

Cara Membaca dan Menafsirkan Hasil Pengukuran dari Ampere Meter

Membaca ampere meter digital relatif mudah. Layar akan menampilkan nilai arus dalam satuan Ampere (A), miliampere (mA), atau mikroampere (µA), tergantung pada skala yang dipilih. Namun, penting untuk memahami beberapa hal untuk menafsirkan hasil pengukuran dengan benar.

Perhatikan Skala: Pastikan Anda membaca skala yang tepat. Jika ampere meter diatur pada skala mA, maka nilai yang ditampilkan adalah dalam miliampere.
Perhatikan Tanda Baca: Beberapa ampere meter menampilkan tanda negatif (-) jika arus mengalir dalam arah yang berlawanan.
Interpretasi Nilai:

Nilai arus yang tinggi dapat mengindikasikan kelebihan beban atau korsleting.
Nilai arus yang rendah dapat mengindikasikan masalah pada rangkaian, seperti putusnya koneksi atau kerusakan pada komponen.
Perubahan nilai arus dari waktu ke waktu dapat memberikan informasi tentang kinerja rangkaian.

Prosedur Pemasangan

Pemasangan ampere meter digital memerlukan ketelitian dan pemahaman terhadap rangkaian listrik. Kesalahan dalam pemasangan dapat menyebabkan kerusakan pada meter, rangkaian, atau bahkan membahayakan keselamatan. Berikut adalah panduan langkah demi langkah untuk memastikan pemasangan yang aman dan efektif, baik pada rangkaian DC maupun AC.

Penting untuk selalu mematuhi standar keselamatan dan, jika ragu, konsultasikan dengan teknisi listrik yang berkualifikasi.

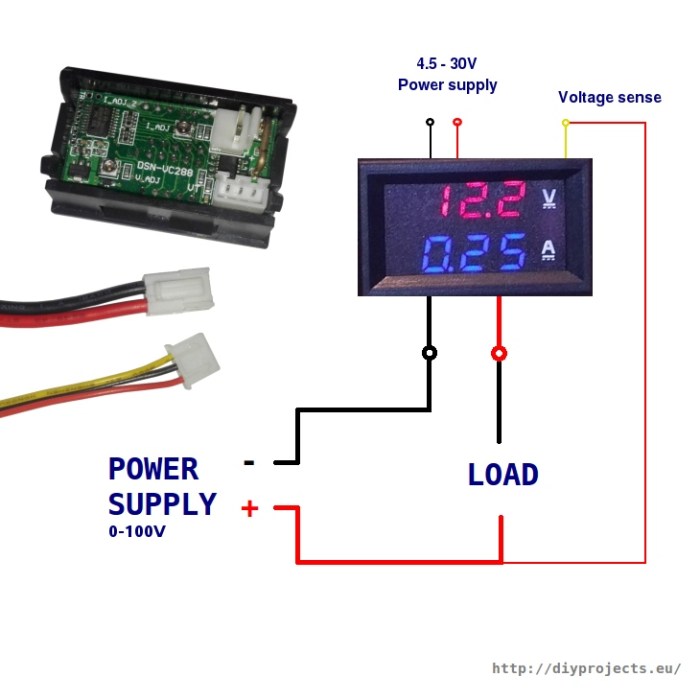

Pemasangan Ampere Meter Digital pada Rangkaian DC

Pemasangan ampere meter digital pada rangkaian DC relatif sederhana, namun memerlukan perhatian pada polaritas. Berikut adalah langkah-langkahnya:

Putuskan Sumber Daya: Sebelum memulai, pastikan sumber daya DC dimatikan dan terputus dari rangkaian.
Identifikasi Polaritas: Perhatikan polaritas positif (+) dan negatif (-) pada ampere meter digital dan rangkaian DC. Biasanya, terminal positif pada meter dihubungkan ke sisi positif sumber daya, dan terminal negatif ke sisi negatif beban.
Potong Jalur: Identifikasi titik pada rangkaian DC di mana Anda ingin mengukur arus. Potong jalur tersebut untuk membuat celah dalam rangkaian.
Hubungkan Secara Seri: Hubungkan ampere meter digital secara seri dengan rangkaian. Artinya, arus harus mengalir melalui meter. Terminal positif (+) meter dihubungkan ke sisi positif sumber daya (setelah pemotongan jalur), dan terminal negatif (-) meter dihubungkan ke sisi yang mengarah ke beban.
Periksa Kembali Koneksi: Pastikan semua koneksi kencang dan tidak ada kabel yang terkelupas atau bersentuhan dengan komponen lain.
Nyalakan Sumber Daya: Setelah memastikan semua koneksi benar, nyalakan kembali sumber daya. Ampere meter digital akan menampilkan nilai arus yang mengalir dalam rangkaian.

Pemasangan Ampere Meter Digital pada Rangkaian AC

Pemasangan ampere meter digital pada rangkaian AC sedikit berbeda, terutama karena penggunaan transformator arus (CT) pada sebagian besar model untuk pengukuran arus yang lebih tinggi. Berikut langkah-langkahnya:

Putuskan Sumber Daya: Sama seperti rangkaian DC, matikan dan putuskan sumber daya AC sebelum memulai pemasangan.
Pilih CT (Jika Diperlukan): Jika arus yang akan diukur melebihi batas kemampuan ampere meter digital, Anda memerlukan CT. Pilih CT dengan rasio yang sesuai dengan arus yang diharapkan.
Pasang CT: Lingkarkan kabel fase (kabel berarus) pada CT. Perhatikan arah panah pada CT, yang menunjukkan arah arus yang benar.
Hubungkan CT ke Meter: Hubungkan terminal sekunder CT ke terminal yang sesuai pada ampere meter digital. Terminal ini biasanya diberi label dengan P1 dan P2. Perhatikan polaritas pada CT dan meter.
Hubungkan Daya ke Meter: Beberapa ampere meter digital memerlukan catu daya terpisah untuk beroperasi. Hubungkan catu daya ke meter sesuai dengan spesifikasi pabrikan.
Periksa Kembali Koneksi: Pastikan semua koneksi kencang dan aman. Periksa kembali polaritas dan arah arus.
Nyalakan Sumber Daya: Nyalakan kembali sumber daya. Ampere meter digital akan menampilkan nilai arus yang mengalir melalui rangkaian.

Cara Mengamankan Kabel dan Koneksi dengan Benar

Keamanan dan keandalan pemasangan sangat bergantung pada pengamanan kabel dan koneksi yang tepat. Berikut adalah beberapa tips penting:

Gunakan Kabel yang Tepat: Pilih kabel dengan ukuran yang sesuai dengan arus yang akan diukur. Kabel yang terlalu kecil dapat menjadi panas dan menyebabkan kebakaran.
Kencangkan Koneksi dengan Benar: Gunakan terminal sekrup atau konektor yang sesuai untuk mengamankan kabel ke meter dan komponen lainnya. Pastikan semua koneksi kencang untuk mencegah kontak yang buruk dan potensi busur api.
Isolasi Koneksi: Gunakan selongsong isolasi atau pita isolasi untuk menutupi semua koneksi yang terbuka. Ini membantu mencegah korsleting dan melindungi dari sengatan listrik.
Rute Kabel dengan Rapi: Rute kabel dengan rapi dan hindari penempatan yang berantakan. Gunakan klip kabel atau saluran kabel untuk menjaga kabel tetap rapi dan terlindungi dari kerusakan fisik.
Periksa Secara Berkala: Lakukan pemeriksaan berkala pada semua koneksi dan kabel untuk memastikan tidak ada kerusakan atau kelonggaran.

Cara Mengkalibrasi Ampere Meter Digital (Jika Diperlukan)

Beberapa ampere meter digital mungkin memerlukan kalibrasi untuk memastikan pembacaan yang akurat. Proses kalibrasi bervariasi tergantung pada model meter, tetapi berikut adalah langkah-langkah umum:

Rujuk Manual: Baca manual pengguna ampere meter digital untuk mengetahui prosedur kalibrasi yang spesifik untuk model Anda.
Siapkan Sumber Arus Standar: Anda memerlukan sumber arus standar yang akurat untuk kalibrasi. Sumber ini harus mampu menghasilkan arus yang diketahui dengan presisi tinggi.
Hubungkan Meter ke Sumber: Hubungkan ampere meter digital yang akan dikalibrasi ke sumber arus standar.
Sesuaikan Meter: Ikuti instruksi dalam manual pengguna untuk menyesuaikan meter. Ini mungkin melibatkan penggunaan potensiometer internal atau antarmuka digital.
Ulangi Proses: Ulangi proses kalibrasi pada beberapa titik arus yang berbeda untuk memastikan akurasi di seluruh rentang pengukuran.

Jika Anda tidak yakin tentang proses kalibrasi, sebaiknya minta bantuan dari teknisi listrik yang berkualifikasi.

Tips untuk Menghindari Kesalahan Umum saat Pemasangan

Beberapa kesalahan umum dapat dihindari dengan mengikuti tips berikut:

Periksa Polaritas: Selalu periksa polaritas sebelum menghubungkan meter ke rangkaian DC.
Pilih Rentang yang Tepat: Pastikan meter memiliki rentang pengukuran yang sesuai dengan arus yang diharapkan. Menggunakan meter dengan rentang yang terlalu rendah dapat merusaknya.
Gunakan CT dengan Benar (AC): Pastikan CT terpasang dengan benar dan sesuai dengan arah arus. Jangan pernah membuka rangkaian sekunder CT saat arus mengalir melalui sisi primer, karena dapat menyebabkan tegangan tinggi yang berbahaya.
Hindari Kontak dengan Bagian Bertegangan: Selalu matikan sumber daya sebelum melakukan pekerjaan pada rangkaian listrik. Gunakan alat yang diisolasi dan hindari kontak langsung dengan bagian yang bertegangan.
Periksa Kembali Koneksi: Periksa kembali semua koneksi sebelum menyalakan sumber daya. Pastikan semua kabel terpasang dengan kencang dan aman.
Gunakan Pelindung: Jika memungkinkan, gunakan pelindung untuk melindungi meter dari kerusakan fisik dan lingkungan.

Pemilihan Lokasi Pemasangan yang Tepat

Memilih lokasi yang tepat untuk memasang ampere meter digital sangat penting untuk memastikan pembacaan yang akurat, umur panjang alat, dan kemudahan perawatan. Keputusan ini tidak boleh dianggap enteng, karena dapat mempengaruhi kinerja dan keandalan sistem secara keseluruhan. Mari kita telaah faktor-faktor krusial yang perlu dipertimbangkan dalam pemilihan lokasi, serta strategi untuk melindungi alat dari kondisi lingkungan yang merugikan.

Faktor-faktor yang Perlu Dipertimbangkan

Pemilihan lokasi yang ideal mempertimbangkan berbagai aspek yang saling terkait. Beberapa faktor kunci yang perlu diperhatikan meliputi:

Kondisi Lingkungan: Ampere meter harus dipasang di lokasi yang terlindung dari kelembaban, debu, getaran, dan suhu ekstrem. Paparan langsung terhadap elemen-elemen ini dapat merusak komponen internal dan mempengaruhi akurasi pengukuran.
Aksesibilitas: Lokasi harus mudah diakses untuk pembacaan rutin, inspeksi, dan perawatan. Pemasangan di tempat yang sulit dijangkau akan menyulitkan proses pemantauan dan pemeliharaan.
Jarak dari Sumber Gangguan: Hindari memasang ampere meter dekat dengan sumber gangguan elektromagnetik (EMI) seperti motor listrik besar, transformator, atau kabel bertegangan tinggi. EMI dapat menyebabkan pembacaan yang tidak akurat.
Keamanan: Pastikan lokasi pemasangan aman dan terlindung dari potensi bahaya seperti kerusakan fisik, banjir, atau akses yang tidak sah. Pertimbangkan penggunaan kotak pelindung atau panel untuk melindungi alat.
Orientasi: Pertimbangkan orientasi tampilan ampere meter agar mudah dibaca. Pastikan tampilan tidak terhalang oleh benda lain dan dapat dilihat dengan jelas dari sudut pandang operator.

Perlindungan dari Kondisi Lingkungan Ekstrem

Untuk melindungi ampere meter dari kondisi lingkungan yang merugikan, beberapa tindakan pencegahan dapat dilakukan:

Kotak Pelindung: Gunakan kotak pelindung yang tahan terhadap cuaca, debu, dan kelembaban. Kotak ini harus memiliki peringkat IP (Ingress Protection) yang sesuai dengan kondisi lingkungan tempat pemasangan.
Peredam Getaran: Jika lokasi rawan getaran, gunakan peredam getaran untuk mengurangi dampak getaran pada alat.
Pendinginan atau Pemanasan: Jika suhu ekstrem menjadi masalah, pertimbangkan penggunaan sistem pendingin atau pemanas untuk menjaga suhu operasi ampere meter dalam rentang yang direkomendasikan.
Penempatan Jauh dari Sumber Air: Hindari pemasangan di dekat sumber air atau area yang berpotensi banjir.

Contoh Lokasi Pemasangan Ideal

Lokasi pemasangan yang ideal bervariasi tergantung pada aplikasi. Beberapa contoh:

Panel Listrik Industri: Ampere meter biasanya dipasang di panel listrik industri untuk memantau arus pada berbagai sirkuit. Lokasi ideal adalah di bagian depan panel, mudah diakses untuk pembacaan.
Sistem Tenaga Surya: Pada sistem tenaga surya, ampere meter dapat dipasang di dekat inverter atau panel distribusi untuk memantau arus yang dihasilkan oleh panel surya atau arus yang dikonsumsi oleh beban. Lokasi harus terlindung dari cuaca dan mudah diakses.
Kendaraan Bermotor: Pada kendaraan bermotor, ampere meter dapat dipasang di dasbor atau konsol tengah untuk memantau arus pengisian baterai atau arus yang dikonsumsi oleh berbagai sistem. Lokasi harus mudah dilihat oleh pengemudi.
Laboratorium dan Ruang Uji: Di laboratorium dan ruang uji, ampere meter sering dipasang di meja kerja atau panel instrumen untuk memantau arus pada rangkaian elektronik atau peralatan uji. Lokasi harus bersih, kering, dan terlindung dari gangguan elektromagnetik.

Pentingnya Aksesibilitas

Aksesibilitas adalah kunci untuk pembacaan dan perawatan yang efektif. Lokasi yang mudah diakses memungkinkan:

Pembacaan Rutin: Memudahkan operator untuk memantau arus secara berkala dan mendeteksi potensi masalah.
Inspeksi: Memungkinkan inspeksi visual terhadap alat untuk memeriksa tanda-tanda kerusakan atau keausan.
Perawatan: Memudahkan penggantian atau perbaikan alat jika diperlukan.

Dampak Lokasi Pemasangan Terhadap Akurasi Pengukuran

Lokasi pemasangan dapat secara signifikan mempengaruhi akurasi pengukuran. Beberapa pertimbangan:

Jarak Kabel: Jarak antara sensor arus (CT atau shunt) dan ampere meter harus dijaga seminimal mungkin untuk mengurangi kehilangan sinyal dan gangguan.
Gangguan Elektromagnetik: Hindari pemasangan dekat dengan sumber EMI untuk mencegah pembacaan yang tidak akurat.
Kualitas Kabel: Gunakan kabel yang berkualitas baik dan terlindung untuk menghubungkan sensor arus ke ampere meter.

Pemecahan Masalah (Troubleshooting) Umum

Pemasangan ampere meter digital, meskipun relatif mudah, dapat menghadapi beberapa tantangan. Memahami masalah umum dan solusi yang tepat akan memastikan kinerja yang optimal dan umur panjang perangkat. Artikel ini akan membahas masalah yang sering terjadi, solusi yang efektif, dan langkah-langkah pencegahan untuk menjaga ampere meter digital berfungsi dengan baik.

Mari kita selami lebih dalam masalah yang mungkin timbul dan bagaimana cara mengatasinya.

Identifikasi Masalah Umum yang Mungkin Timbul Setelah Pemasangan

Setelah pemasangan, beberapa masalah umum dapat mengganggu fungsi ampere meter digital. Penting untuk dapat mengidentifikasi masalah ini dengan cepat agar dapat segera diatasi. Berikut adalah beberapa masalah yang sering terjadi:

Pembacaan yang Tidak Akurat: Meter menunjukkan nilai arus yang berbeda dari yang sebenarnya.
Meter Tidak Berfungsi Sama Sekali: Layar mati atau tidak ada indikasi arus.
Layar Berkedip atau Tidak Stabil: Angka pada layar berubah-ubah secara tidak menentu.
Meter Rusak Setelah Beberapa Waktu: Meter berhenti berfungsi setelah beberapa waktu penggunaan.
Kabel Terbakar atau Meleleh: Indikasi adanya masalah pada instalasi atau beban yang berlebihan.

Solusi untuk Masalah Seperti Pembacaan yang Tidak Akurat atau Meter Tidak Berfungsi

Ketika masalah muncul, langkah-langkah pemecahan masalah yang tepat dapat membantu memulihkan fungsi ampere meter digital. Berikut adalah solusi untuk beberapa masalah umum:

Pembacaan Tidak Akurat:
- Periksa Koneksi: Pastikan semua koneksi kabel aman dan tidak ada yang longgar.
- Kalibrasi: Beberapa meter digital memiliki fitur kalibrasi. Ikuti petunjuk pabrikan untuk mengkalibrasi meter.
- Periksa Rentang: Pastikan meter memiliki rentang pengukuran yang sesuai dengan arus yang diukur. Jika meter terlalu kecil, pembacaan akan tidak akurat.
- Ganti Meter: Jika masalah berlanjut, meter mungkin rusak dan perlu diganti.
Meter Tidak Berfungsi:
- Periksa Sumber Daya: Pastikan meter mendapatkan daya yang cukup (baterai atau catu daya eksternal).
- Periksa Sekring: Periksa sekring internal meter. Ganti jika putus.
- Periksa Kabel: Periksa apakah ada kabel yang putus atau koneksi yang buruk.
- Ganti Meter: Jika semua langkah di atas gagal, meter mungkin rusak.

Cara Menguji Ampere Meter Digital untuk Memastikan Berfungsi dengan Baik

Pengujian berkala dapat membantu memastikan ampere meter digital berfungsi dengan baik. Berikut adalah langkah-langkah untuk menguji meter:

Gunakan Sumber Arus yang Diketahui: Gunakan sumber arus yang diketahui (misalnya, multimeter yang dikalibrasi) untuk membandingkan pembacaan meter.
Periksa Beban yang Berbeda: Uji meter pada berbagai beban untuk memastikan pembacaan tetap akurat.
Periksa Respons terhadap Perubahan Arus: Ubah arus secara bertahap dan perhatikan apakah meter merespons dengan benar.
Periksa Kestabilan Pembacaan: Pastikan pembacaan meter stabil dan tidak berkedip atau berubah-ubah secara tidak menentu.

Rancang Panduan Pemecahan Masalah Langkah demi Langkah

Panduan pemecahan masalah langkah demi langkah dapat mempermudah proses identifikasi dan perbaikan masalah pada ampere meter digital. Berikut adalah contoh panduan:

Periksa Daya: Pastikan meter mendapatkan daya (baterai terpasang dengan benar atau catu daya eksternal berfungsi).
Periksa Koneksi: Pastikan semua koneksi kabel aman dan tidak longgar.
Periksa Sekring: Periksa sekring internal meter. Ganti jika putus.
Periksa Rentang: Pastikan meter memiliki rentang pengukuran yang sesuai.
Kalibrasi (Jika Tersedia): Ikuti petunjuk pabrikan untuk mengkalibrasi meter.
Gunakan Sumber Arus yang Diketahui: Bandingkan pembacaan meter dengan sumber arus yang diketahui.
Ganti Meter: Jika semua langkah di atas gagal, meter mungkin rusak dan perlu diganti.

Berikan Tips tentang Cara Mencegah Kerusakan pada Ampere Meter

Pencegahan adalah kunci untuk memperpanjang umur ampere meter digital. Berikut adalah beberapa tips untuk mencegah kerusakan:

Pilih Meter yang Tepat: Pilih meter dengan rentang pengukuran yang sesuai dengan kebutuhan.
Pasang dengan Benar: Ikuti petunjuk pemasangan dengan cermat.
Lindungi dari Lingkungan Ekstrem: Hindari paparan suhu ekstrem, kelembaban, dan getaran.
Periksa Secara Berkala: Periksa koneksi dan kinerja meter secara berkala.
Gunakan Pelindung: Gunakan pelindung (misalnya, kotak pelindung) untuk melindungi meter dari kerusakan fisik.
Hindari Beban Berlebih: Pastikan meter tidak kelebihan beban.

Perawatan dan Pemeliharaan Ampere Meter Digital

Memastikan ampere meter digital berfungsi dengan baik dan memberikan pembacaan yang akurat memerlukan perawatan dan pemeliharaan yang teratur. Prosedur yang tepat akan memperpanjang umur pakai alat ukur ini, mencegah kerusakan dini, dan memastikan keandalan pengukuran arus listrik. Panduan ini akan membahas secara rinci langkah-langkah yang perlu diambil untuk menjaga ampere meter digital Anda dalam kondisi prima.

Perawatan yang baik tidak hanya meningkatkan kinerja tetapi juga mencegah potensi bahaya yang disebabkan oleh pembacaan yang salah atau kerusakan alat.

Memasang ampere meter digital memang membutuhkan ketelitian, mirip seperti ketika kita harus memastikan takaran yang tepat. Bayangkan, sama seperti saat Anda belajar cara buat susu bayi untuk si kecil, presisi sangat penting agar hasilnya optimal. Begitu pula dengan ampere meter, kesalahan sedikit saja bisa berakibat fatal. Jadi, sebelum mulai, pastikan semua kabel terpasang dengan benar dan sesuai dengan spesifikasi, agar alat ukur Anda berfungsi dengan akurat dan aman.

Prosedur Pembersihan dan Perawatan Rutin yang Direkomendasikan

Pembersihan yang tepat adalah langkah pertama dalam menjaga kinerja ampere meter digital. Debu, kotoran, dan kontaminan lainnya dapat mengganggu fungsi dan bahkan merusak komponen internal. Berikut adalah langkah-langkah pembersihan yang aman dan efektif:

Pembersihan Casing:
- Casing Plastik: Gunakan kain lembut yang sedikit dibasahi dengan air sabun ringan. Hindari penggunaan bahan kimia keras seperti alkohol, pelarut, atau bahan pembersih abrasif yang dapat merusak permukaan plastik.
- Casing Logam: Gunakan kain lembut yang dibasahi dengan air sabun ringan atau larutan pembersih non-korosif. Pastikan untuk mengeringkan casing dengan seksama setelah dibersihkan untuk mencegah korosi.
Bahan Pembersih yang Direkomendasikan:
- Air sabun ringan: Cocok untuk sebagian besar jenis casing dan aman untuk komponen elektronik.
- Larutan pembersih non-korosif: Pilihan yang baik untuk casing logam, pastikan untuk mengikuti petunjuk penggunaan.
Bahan Pembersih yang Harus Dihindari:
- Alkohol: Dapat merusak beberapa jenis plastik dan komponen elektronik.
- Pelarut: Berpotensi merusak casing dan komponen internal.
- Air: Jika masuk ke dalam alat, dapat menyebabkan korsleting.
Frekuensi Pembersihan:
- Lingkungan bersih: Pembersihan mingguan atau sesuai kebutuhan.
- Lingkungan berdebu atau kotor: Pembersihan lebih sering, bahkan harian jika perlu.
Pembersihan Layar Tampilan Digital:
- Gunakan kain lembut yang kering atau sedikit lembab.
- Hindari menekan layar terlalu keras.
- Jika ada noda membandel, gunakan air sabun ringan, lalu keringkan dengan lembut.
Pembersihan Terminal Koneksi:
- Matikan dan putuskan daya dari rangkaian sebelum membersihkan.
- Gunakan sikat lembut atau kuas untuk membersihkan debu dan kotoran dari terminal.
- Jika terdapat korosi, gunakan larutan pembersih kontak elektronik dan sikat untuk membersihkannya. Pastikan untuk mengeringkan terminal dengan seksama sebelum memasang kembali kabel.

Catatan Keselamatan: Selalu matikan dan putuskan daya dari ampere meter sebelum melakukan pembersihan atau perawatan. Gunakan alat pelindung diri (APD) yang sesuai, seperti sarung tangan dan kacamata pelindung, saat membersihkan terminal atau menggunakan bahan kimia.

Tips tentang Cara Memperpanjang Umur Pakai Ampere Meter

Selain pembersihan rutin, ada beberapa langkah yang dapat diambil untuk memperpanjang umur pakai ampere meter digital. Memahami batasan alat dan cara melindunginya dari faktor lingkungan akan sangat membantu.

Hindari Paparan Ekstrem:
- Suhu: Jauhkan ampere meter dari suhu ekstrem (panas atau dingin). Simpan di tempat yang sejuk dan kering.
- Kelembaban: Lindungi dari kelembaban berlebih. Kelembaban dapat menyebabkan korosi dan kerusakan pada komponen elektronik.
- Getaran: Hindari getaran berlebihan yang dapat merusak komponen internal.
Gunakan dalam Batas Spesifikasi:
- Selalu gunakan ampere meter dalam rentang pengukuran yang ditentukan oleh pabrikan.
- Jangan melebihi batas arus maksimum yang diizinkan.
- Perhatikan tegangan kerja yang diizinkan.
Perlindungan dari Lonjakan Arus:
- Gunakan sekring atau pemutus sirkuit untuk melindungi ampere meter dari lonjakan arus yang tiba-tiba.
- Pastikan sekring atau pemutus sirkuit memiliki rating yang sesuai dengan ampere meter.
Penyimpanan yang Tepat:
- Saat tidak digunakan, simpan ampere meter di tempat yang kering, sejuk, dan bersih.
- Simpan dalam wadah pelindung untuk mencegah debu dan kerusakan fisik.
Kalibrasi Berkala:
- Kalibrasi berkala oleh teknisi bersertifikat membantu memastikan akurasi pembacaan.
- Kalibrasi yang teratur dapat mendeteksi dan memperbaiki penyimpangan sebelum menyebabkan kerusakan.

Contoh Praktis: Di lingkungan industri, ampere meter yang digunakan untuk memantau arus motor listrik sebaiknya ditempatkan di lokasi yang terlindung dari debu, kelembaban, dan getaran. Gunakan penutup pelindung jika perlu.

Pentingnya Pemeriksaan Berkala terhadap Koneksi dan Kabel

Koneksi yang longgar atau rusak dapat menyebabkan pembacaan yang tidak akurat, panas berlebih, dan bahkan kerusakan pada ampere meter. Pemeriksaan berkala terhadap koneksi dan kabel sangat penting untuk menjaga kinerja yang optimal dan mencegah masalah yang lebih serius.

Memeriksa Koneksi Kabel:
- Kekencangan: Periksa kekencangan terminal secara berkala menggunakan obeng yang sesuai. Pastikan terminal terpasang dengan kuat.
- Korosi: Periksa terminal dari korosi. Bersihkan korosi jika ditemukan.
- Kerusakan Isolasi: Periksa kabel dari kerusakan isolasi. Ganti kabel jika isolasi rusak.
Penggunaan Multimeter:
- Gunakan multimeter untuk memeriksa kontinuitas kabel.
- Pastikan kabel tidak putus atau rusak.
Tanda-tanda Masalah Koneksi:
- Pembacaan yang tidak stabil.
- Panas berlebih pada terminal atau kabel.
- Bau terbakar.
Frekuensi Pemeriksaan:
- Pemeriksaan visual: Setiap bulan.
- Pemeriksaan lebih mendalam (kekencangan, kontinuitas): Setiap enam bulan atau sesuai kebutuhan.
Mengidentifikasi dan Memperbaiki Masalah:
- Koneksi Longgar: Kencangkan terminal.
- Korosi: Bersihkan korosi.
- Kerusakan Isolasi: Ganti kabel.
- Kabel Putus: Ganti kabel.

Catatan Keselamatan: Selalu putuskan daya dari rangkaian sebelum memeriksa atau memperbaiki koneksi dan kabel. Gunakan alat pelindung diri (APD) yang sesuai.

Oke, mari kita bedah. Memasang ampere meter digital itu sebenarnya tidak rumit, mirip seperti merangkai kabel listrik sederhana. Tapi, pernahkah Anda terpikir betapa rumitnya proses fermentasi kedelai untuk menghasilkan tempe? Prosesnya ternyata memiliki banyak sekali tahapan, mulai dari pemilihan kedelai, perebusan, hingga inokulasi. Jika Anda penasaran, bisa langsung melihat langkah langkah cara membuat tempe.

Kembali ke ampere meter, prinsipnya adalah memastikan arus listrik mengalir dengan benar agar meteran berfungsi akurat. Jadi, baik dalam elektronika maupun kuliner, ketelitian adalah kunci!

Informasi tentang Kapan dan Bagaimana Mengganti Ampere Meter

Meskipun ampere meter digital dirancang untuk tahan lama, mereka dapat mengalami kegagalan seiring waktu. Mengetahui tanda-tanda kegagalan dan cara mengganti ampere meter yang tepat sangat penting untuk menjaga keandalan sistem pengukuran.

Tanda-tanda Kegagalan:
- Pembacaan yang tidak akurat.
- Tampilan mati atau tidak responsif.
- Tidak ada respons terhadap perubahan arus.
- Pembacaan yang tidak stabil.
Memilih Ampere Meter Pengganti:
- Rentang Pengukuran: Pilih ampere meter dengan rentang pengukuran yang sesuai dengan aplikasi.
- Jenis: Pilih jenis ampere meter yang sesuai (misalnya, panel meter, clamp meter).
- Akurasi: Pilih ampere meter dengan tingkat akurasi yang diperlukan.
Langkah-langkah Penggantian:
- Putuskan Daya: Matikan dan putuskan daya dari rangkaian sebelum mengganti ampere meter.
- Identifikasi Terminal: Catat atau tandai terminal kabel yang terhubung ke ampere meter lama.
- Lepaskan Kabel: Lepaskan kabel dari terminal ampere meter lama.
- Pasang Ampere Meter Baru: Hubungkan kabel ke terminal ampere meter baru sesuai dengan tanda yang dibuat.
- Nyalakan Daya: Nyalakan kembali daya dan periksa pembacaan.
Penyebab Umum Kegagalan:
- Kelebihan beban (melebihi batas arus maksimum).
- Kerusakan lingkungan (kelembaban, suhu ekstrem).
- Usia pakai.
- Getaran.
Kalibrasi Setelah Penggantian:
- Setelah mengganti ampere meter, lakukan kalibrasi untuk memastikan akurasi pembacaan.
- Kalibrasi sebaiknya dilakukan oleh teknisi bersertifikat.

Contoh Kasus: Jika ampere meter di panel kontrol mesin menunjukkan pembacaan yang jauh lebih rendah dari yang diharapkan, meskipun mesin beroperasi dengan normal, kemungkinan besar ampere meter tersebut rusak dan perlu diganti.

Daftar Periksa Perawatan Berkala

Untuk mempermudah perawatan dan pemeliharaan, berikut adalah daftar periksa perawatan berkala yang komprehensif:

Tindakan Perawatan	Frekuensi	Alat yang Dibutuhkan	Catatan
Bersihkan Casing	Mingguan	Kain lembut, air sabun ringan	Hindari pelarut keras
Periksa Koneksi Terminal	Bulanan	Obeng, multimeter	Pastikan kekencangan yang tepat
Periksa Kabel	Bulanan	Visual	Periksa kerusakan isolasi
Kalibrasi	Tahunan	Peralatan kalibrasi	Lakukan oleh teknisi bersertifikat
Periksa Pembacaan	Harian	N/A	Bandingkan dengan sumber yang diketahui
Bersihkan Terminal	Sesuai Kebutuhan	Sikat, pembersih kontak elektronik	Bersihkan korosi jika ada
Periksa Lingkungan	Bulanan	N/A	Pastikan suhu dan kelembaban dalam batas yang direkomendasikan

Catatan: Daftar periksa ini harus disesuaikan berdasarkan lingkungan penggunaan. Di lingkungan industri yang keras, frekuensi perawatan mungkin perlu ditingkatkan.

Perbedaan Pemasangan: Mobil vs. Rumah

Pemasangan ampere meter digital memerlukan pendekatan yang berbeda, tergantung pada lingkungan aplikasinya: mobil atau rumah. Perbedaan utama terletak pada karakteristik sistem kelistrikan, persyaratan keselamatan, dan alat yang digunakan. Artikel ini akan mengupas perbedaan mendasar dalam pemasangan ampere meter pada kedua aplikasi tersebut, memberikan panduan praktis, serta menyoroti aspek keselamatan yang krusial.

Mari kita bedah perbedaan mendasar dalam pemasangan ampere meter pada mobil dan rumah.

Perbandingan Prosedur Pemasangan

Prosedur pemasangan ampere meter pada mobil dan rumah memiliki perbedaan signifikan. Perbedaan ini meliputi langkah-langkah pemasangan, alat dan bahan yang dibutuhkan, serta tantangan umum yang mungkin dihadapi.

Langkah-langkah Pemasangan:
Pada mobil, pemasangan seringkali melibatkan penyisipan ampere meter pada rangkaian pengisian aki atau sistem kelistrikan lainnya. Langkah-langkahnya meliputi: memutuskan sambungan aki, memasang kabel ampere meter secara seri dengan beban yang akan diukur (misalnya, kabel positif aki), mengamankan meter pada lokasi yang mudah dilihat, dan menguji fungsi meter. Sementara itu, pemasangan di rumah biasanya melibatkan pemasangan pada panel distribusi utama atau sirkuit tertentu.

Langkah-langkahnya mencakup: mematikan daya listrik, memasang ampere meter secara seri dengan jalur yang akan diukur (misalnya, kabel fasa), memastikan grounding yang tepat, dan menguji meter setelah pemasangan.
Alat dan Bahan:
Alat dan bahan yang digunakan juga berbeda. Untuk mobil, diperlukan kunci-kunci, tang, obeng, kabel dengan ukuran yang sesuai, sekring, dan konektor. Di rumah, alat yang dibutuhkan mencakup obeng, tang, multimeter, kabel dengan standar yang berlaku (misalnya, NYM), terminal, MCB, dan alat pelindung diri (APD) yang lebih lengkap.
Tantangan Umum:
Tantangan umum pada mobil meliputi ruang yang terbatas, getaran, dan suhu ekstrem. Tantangan di rumah termasuk memastikan keamanan instalasi sesuai standar, menghindari gangguan terhadap sistem kelistrikan yang ada, dan memastikan grounding yang efektif.

Skema Pemasangan Spesifik

Memahami skema rangkaian listrik sangat penting untuk pemasangan ampere meter yang benar dan aman. Berikut adalah skema pemasangan untuk mobil dan rumah.

Mobil:
Skema pemasangan ampere meter pada sistem pengisian aki mobil:
1. Komponen:
  - Ampere Meter Digital: Untuk mengukur arus pengisian dan pengeluaran aki.
  - Aki (Battery): Sumber daya utama.
  - Alternator: Menghasilkan listrik untuk mengisi aki dan menyuplai sistem kelistrikan mobil.
  - Regulator Tegangan: Mengatur tegangan yang dihasilkan alternator.
  - Sekring (Fuse): Melindungi rangkaian dari arus berlebih.
  - Kabel: Berbagai ukuran, sesuai dengan arus yang akan dialirkan.
  - Terminal: Untuk koneksi yang aman dan mudah.
2. Diagram Rangkaian:
  (Catatan: Deskripsi diagram rangkaian listrik mobil akan disajikan dalam bentuk teks untuk menjelaskan jalur arus dan koneksi antar komponen. Ilustrasi diagram dapat dibuat dengan software atau digambar tangan, lalu dideskripsikan dengan jelas.)

  Arus dari alternator mengalir melalui kabel ke ampere meter (terminal positif). Kabel dari terminal negatif ampere meter terhubung ke terminal positif aki. Kabel dari aki (terminal negatif) terhubung ke massa (ground) mobil. Sekring dipasang pada kabel positif antara alternator dan ampere meter untuk proteksi.
3. Langkah Pemasangan:
  1. Putuskan sambungan negatif aki.
  2. Identifikasi kabel positif dari alternator.
  3. Potong kabel positif tersebut.
  4. Hubungkan kabel positif alternator ke salah satu terminal ampere meter.
  5. Hubungkan kabel dari terminal ampere meter yang lain ke terminal positif aki.
  6. Pasang sekring pada kabel positif alternator.
  7. Pasang ampere meter pada lokasi yang mudah dilihat.
  8. Hubungkan kembali negatif aki.
  9. Uji fungsi ampere meter dengan menyalakan dan mematikan lampu, serta mengukur arus pengisian aki saat mesin hidup.
Rumah:
Skema pemasangan ampere meter pada panel distribusi utama rumah:
1. Komponen:
  - Ampere Meter Digital: Untuk mengukur arus total yang digunakan rumah.
  - MCB (Miniature Circuit Breaker): Pemutus sirkuit untuk proteksi.
  - Kabel: Sesuai standar instalasi listrik rumah tangga (misalnya, NYM).
  - Terminal: Untuk koneksi kabel yang aman.
  - Grounding: Sistem untuk mengamankan instalasi.
2. Diagram Rangkaian:
  (Catatan: Deskripsi diagram rangkaian listrik rumah akan disajikan dalam bentuk teks untuk menjelaskan jalur arus dan koneksi antar komponen. Ilustrasi diagram dapat dibuat dengan software atau digambar tangan, lalu dideskripsikan dengan jelas.)

  Kabel fasa dari sumber listrik masuk ke MCB utama. Dari MCB, kabel fasa terhubung ke ampere meter (terminal input). Terminal output ampere meter terhubung ke terminal fasa pada panel distribusi. Kabel netral langsung terhubung ke terminal netral pada panel distribusi. Kabel grounding terhubung ke sistem grounding rumah.
3. Langkah Pemasangan:
  1. Matikan daya listrik rumah.
  2. Identifikasi kabel fasa dari sumber listrik yang masuk ke panel distribusi.
  3. Potong kabel fasa tersebut.
  4. Hubungkan kabel fasa sumber listrik ke salah satu terminal ampere meter.
  5. Hubungkan kabel dari terminal ampere meter yang lain ke terminal fasa MCB utama.
  6. Pastikan grounding terpasang dengan benar.
  7. Pasang ampere meter pada lokasi yang aman dan mudah dibaca.
  8. Nyalakan kembali daya listrik rumah.
  9. Uji fungsi ampere meter dengan menyalakan peralatan listrik di rumah.

Persyaratan Keselamatan dan Standar

Keselamatan adalah aspek krusial dalam pemasangan ampere meter, baik di mobil maupun di rumah. Perbedaan signifikan dalam persyaratan keselamatan dan standar yang harus dipatuhi.

Perbedaan Persyaratan Keselamatan:
Pada mobil, risiko utama adalah sengatan listrik (meskipun tegangan lebih rendah dari rumah) dan korsleting. Tindakan pencegahan meliputi: memutuskan sambungan aki sebelum bekerja, menggunakan alat yang berinsulasi, dan memastikan koneksi yang benar. Di rumah, risiko utama adalah sengatan listrik tegangan tinggi dan kebakaran akibat korsleting. Tindakan pencegahan meliputi: mematikan daya listrik sebelum bekerja, menggunakan APD lengkap (sarung tangan, sepatu, dan pelindung mata), memastikan grounding yang benar, dan mematuhi standar instalasi listrik.
Standar Keselamatan:
Pemasangan pada mobil harus mematuhi standar otomotif (misalnya, standar SAE). Pemasangan di rumah harus mematuhi standar kelistrikan rumah tangga (misalnya, SNI). Standar ini mencakup persyaratan untuk jenis kabel, ukuran kabel, proteksi arus lebih, dan grounding.
Penggunaan APD:
Penggunaan APD sangat penting. Di mobil, minimal gunakan sarung tangan dan pelindung mata. Di rumah, gunakan sarung tangan isolasi, sepatu safety, pelindung mata, dan pakaian kerja yang sesuai.
Risiko Potensial dan Tindakan Pencegahan:
Risiko meliputi sengatan listrik, korsleting, dan kebakaran. Tindakan pencegahan meliputi: selalu mematikan daya sebelum bekerja, memeriksa kabel dan koneksi secara berkala, menggunakan sekring yang sesuai, memastikan grounding yang benar, dan melakukan pengujian setelah pemasangan.

Tabel Perbandingan

Tabel berikut merangkum perbedaan utama antara pemasangan ampere meter pada mobil dan rumah.

Kriteria Perbandingan	Mobil	Rumah
Sumber Daya (Tegangan, Arus)	12V (umumnya), Arus bervariasi	220V (umumnya), Arus bervariasi
Jenis Meter	Digital atau Analog	Digital atau Analog
Rentang Pengukuran	Tergantung aplikasi (misalnya, 0-100A untuk pengisian aki)	Tergantung aplikasi (misalnya, 0-50A untuk sirkuit tertentu, 0-100A atau lebih untuk panel utama)
Lokasi Pemasangan	Dasbor, ruang mesin	Panel distribusi, dekat meteran listrik
Jenis Kabel dan Konektor	Kabel tembaga berinsulasi, konektor crimp, sekring	Kabel NYM/NYA, terminal blok, MCB
Persyaratan Grounding	Grounding pada bodi mobil	Grounding pada sistem grounding rumah
Standar Keselamatan yang Berlaku	Standar otomotif (misalnya, SAE)	SNI (Standar Nasional Indonesia) untuk instalasi listrik
Alat dan Bahan yang Dibutuhkan	Kunci-kunci, tang, obeng, multimeter, kabel, sekring	Obeng, tang, multimeter, kabel NYM/NYA, terminal blok, MCB, APD
Tantangan Umum	Ruang terbatas, getaran, suhu ekstrem	Memastikan keamanan instalasi, grounding yang efektif

Contoh Kasus

Berikut adalah contoh kasus dan solusi yang mungkin terjadi setelah pemasangan ampere meter pada mobil dan rumah.

Mobil:
- Kasus: Ampere meter menunjukkan angka negatif saat mesin hidup.
- Solusi: Kemungkinan besar pemasangan kabel terbalik. Periksa kembali koneksi kabel pada ampere meter dan pastikan polaritasnya benar. Jika masih negatif, periksa regulator tegangan alternator.
- Kasus: Ampere meter tidak menunjukkan angka saat mesin hidup, padahal aki tekor.
- Solusi: Periksa sekring pada rangkaian. Periksa juga koneksi kabel dan pastikan tidak ada kabel yang putus atau longgar. Periksa alternator dan regulator tegangan.
Rumah:
- Kasus: Ampere meter menunjukkan angka yang tidak akurat atau berfluktuasi.
- Solusi: Periksa koneksi kabel pada terminal ampere meter. Pastikan kabel terpasang dengan kuat. Periksa kualitas kabel dan pastikan tidak ada kerusakan. Jika masih tidak akurat, ganti ampere meter.
- Kasus: Ampere meter mati setelah beberapa saat setelah pemasangan.
- Solusi: Periksa MCB utama. Jika MCB trip, kemungkinan ada kelebihan beban atau korsleting pada instalasi. Periksa grounding. Periksa juga kualitas ampere meter.

Pemasangan Ampere Meter Digital pada Berbagai Jenis Rangkaian

Pemasangan ampere meter digital memerlukan pemahaman mendalam tentang jenis rangkaian yang akan diukur. Perbedaan mendasar terletak pada jumlah fasa dan tingkat tegangan. Artikel ini akan membahas secara rinci pemasangan ampere meter digital pada rangkaian satu fasa, tiga fasa, serta perbedaan utama dalam pemasangan pada rangkaian tegangan rendah dan tinggi, disertai contoh skematik dan ilustrasi yang mudah dipahami.

Pemasangan Ampere Meter pada Rangkaian Satu Fasa

Rangkaian satu fasa adalah sistem kelistrikan yang paling umum digunakan di perumahan dan beberapa aplikasi industri kecil. Pemasangan ampere meter digital pada rangkaian ini relatif sederhana, tetapi tetap memerlukan kehati-hatian untuk memastikan pengukuran yang akurat dan keselamatan pengguna.

Prinsip Dasar: Ampere meter dipasang secara seri dengan beban yang akan diukur arusnya. Ini berarti arus listrik harus melewati ampere meter agar dapat diukur.
Langkah Pemasangan:
1. Matikan sumber listrik sebelum memulai pemasangan.
2. Identifikasi kabel fasa (L) dan netral (N).
3. Putuskan kabel fasa.
4. Hubungkan satu ujung kabel fasa ke terminal input ampere meter.
5. Hubungkan terminal output ampere meter ke beban.
6. Hubungkan kembali kabel netral.
7. Nyalakan kembali sumber listrik dan amati pembacaan pada ampere meter.
Contoh Skematik:
Skematik sederhana akan menunjukkan sumber listrik (L dan N), saklar, ampere meter yang terpasang seri pada kabel fasa, dan beban (misalnya, lampu).
Ilustrasi Deskriptif:
Ilustrasi akan menampilkan diagram alir sederhana. Sumber daya (L dan N) terhubung ke saklar. Dari saklar, kabel fasa (L) diputus dan dihubungkan ke terminal input ampere meter. Terminal output ampere meter kemudian terhubung ke beban (misalnya, lampu). Kabel netral (N) langsung terhubung ke beban.

Pemasangan Ampere Meter pada Rangkaian Tiga Fasa

Rangkaian tiga fasa digunakan dalam aplikasi industri dan komersial yang membutuhkan daya yang lebih besar. Pemasangan ampere meter pada rangkaian ini sedikit lebih kompleks karena melibatkan pengukuran arus pada ketiga fasa.

Prinsip Dasar: Terdapat dua metode utama: pengukuran langsung pada setiap fasa atau penggunaan transformator arus (CT). Pengukuran langsung hanya cocok untuk arus yang relatif rendah. Untuk arus yang lebih tinggi, CT digunakan untuk menurunkan arus ke nilai yang aman untuk ampere meter.
Langkah Pemasangan (dengan CT):
1. Matikan sumber listrik.
2. Pasang CT pada setiap kabel fasa.
3. Hubungkan terminal sekunder CT ke ampere meter.
4. Pastikan polaritas CT dan ampere meter sesuai.
5. Hubungkan kabel netral (jika diperlukan).
6. Nyalakan kembali sumber listrik dan amati pembacaan pada ampere meter.
Contoh Skematik:
Skematik akan menunjukkan sumber tiga fasa (L1, L2, L3), CT pada setiap fasa, dan ampere meter yang terhubung ke terminal sekunder CT. Terdapat juga contoh skematik dengan beban bintang (star) dan delta.
Ilustrasi Deskriptif:
Ilustrasi akan menunjukkan tiga CT yang mengelilingi tiga kabel fasa. Terminal sekunder CT dihubungkan ke tiga input ampere meter. Ampere meter menampilkan pembacaan arus pada setiap fasa secara terpisah.

Perbedaan Pemasangan pada Rangkaian Tegangan Rendah dan Tegangan Tinggi

Perbedaan utama dalam pemasangan ampere meter pada rangkaian tegangan rendah dan tinggi terletak pada penggunaan peralatan keselamatan dan isolasi. Rangkaian tegangan tinggi membutuhkan langkah-langkah yang lebih ketat untuk melindungi personel dan peralatan.

Rangkaian Tegangan Rendah: Umumnya, tidak memerlukan isolasi khusus. Pemasangan dapat dilakukan dengan relatif mudah, tetapi tetap harus mematuhi standar keselamatan listrik.
Rangkaian Tegangan Tinggi: Memerlukan penggunaan CT dengan isolasi yang sesuai untuk menahan tegangan tinggi. Prosedur pemasangan harus dilakukan oleh teknisi yang berkualifikasi dan berpengalaman. Penggunaan peralatan pelindung diri (APD) sangat penting.
Contoh Skematik:
Skematik akan menunjukkan perbedaan penggunaan CT pada rangkaian tegangan rendah (dengan isolasi standar) dan rangkaian tegangan tinggi (dengan isolasi khusus dan persyaratan keselamatan tambahan).
Ilustrasi Deskriptif:
Ilustrasi akan membandingkan dua situasi. Satu menunjukkan pemasangan CT pada rangkaian tegangan rendah, dengan kabel dan peralatan yang terlihat relatif sederhana. Yang lainnya menunjukkan pemasangan CT pada rangkaian tegangan tinggi, dengan peralatan berisolasi, ruang aman, dan peralatan keselamatan yang terlihat jelas.

Pengaruh Beban Terhadap Pembacaan

Pembacaan ampere meter, alat ukur krusial dalam sistem kelistrikan, secara langsung mencerminkan besarnya arus listrik yang mengalir dalam suatu rangkaian. Arus ini sangat dipengaruhi oleh beban yang terhubung pada rangkaian tersebut. Memahami bagaimana beban memengaruhi pembacaan ampere meter adalah kunci untuk mengelola, memelihara, dan mengamankan sistem kelistrikan. Artikel ini akan membahas secara mendalam hubungan antara beban dan pembacaan ampere meter, dilengkapi dengan contoh, perhitungan, dan analisis yang komprehensif.

Penjelasan Mendalam tentang Pengaruh Beban

Beban listrik adalah perangkat yang mengonsumsi daya listrik, seperti lampu, motor, atau peralatan elektronik lainnya. Ketika beban ditambahkan ke suatu rangkaian, kebutuhan daya listrik meningkat. Peningkatan kebutuhan daya ini menyebabkan peningkatan arus listrik yang mengalir melalui rangkaian. Ampere meter, yang dipasang secara seri dalam rangkaian, akan mencatat peningkatan arus ini. Sebaliknya, pengurangan beban akan mengurangi arus dan menurunkan pembacaan pada ampere meter.

Prinsip dasar yang mendasari hubungan ini adalah Hukum Ohm, yang menyatakan bahwa arus (I) dalam suatu rangkaian berbanding lurus dengan tegangan (V) dan berbanding terbalik dengan resistansi (R). Rumus Hukum Ohm adalah: I = V / R. Dalam konteks ini, peningkatan beban sering kali berarti penurunan resistansi total dalam rangkaian (jika tegangan tetap), yang mengakibatkan peningkatan arus. Perubahan beban secara langsung memengaruhi nilai resistansi yang efektif dalam rangkaian, sehingga mengubah arus yang terukur oleh ampere meter.

Demonstrasi Matematis Hubungan V, I, dan P

Hubungan antara tegangan (V), arus (I), dan daya (P) sangat penting untuk memahami bagaimana beban memengaruhi pembacaan ampere meter. Daya (P) adalah ukuran seberapa cepat energi listrik dikonsumsi dalam rangkaian.

Rumus-rumus yang Relevan:
- Daya (P) = Tegangan (V) x Arus (I) atau P = V x I
- Tegangan (V) = Arus (I) x Resistansi (R) atau V = I x R
- Arus (I) = Daya (P) / Tegangan (V) atau I = P / V
Contoh Soal Perhitungan:
Misalkan kita memiliki rangkaian dengan tegangan 220V. Kita akan melihat bagaimana perubahan resistansi memengaruhi arus dan daya.
1. Kasus 1: Beban dengan resistansi 100 Ohm.
  - Arus (I) = V / R = 220V / 100 Ohm = 2.2 A
  - Daya (P) = V x I = 220V x 2.2 A = 484 W
2. Kasus 2: Beban dengan resistansi 50 Ohm (beban lebih besar, resistansi lebih kecil).
  - Arus (I) = V / R = 220V / 50 Ohm = 4.4 A
  - Daya (P) = V x I = 220V x 4.4 A = 968 W
3. Kasus 3: Beban dengan resistansi 200 Ohm (beban lebih kecil, resistansi lebih besar).
  - Arus (I) = V / R = 220V / 200 Ohm = 1.1 A
  - Daya (P) = V x I = 220V x 1.1 A = 242 W
Tabel untuk Mempermudah Pemahaman:

Resistansi (Ohm) Tegangan (V) Arus (A) Daya (W)

100 220 2.2 484

50 220 4.4 968

200 220 1.1 242

Resistansi (Ohm)	Tegangan (V)	Arus (A)	Daya (W)
100	220	2.2	484
50	220	4.4	968
200	220	1.1	242

Analisis Kapasitas Beban Maksimum

Memahami kapasitas beban maksimum (rating) dari ampere meter adalah sangat penting untuk keselamatan dan keandalan sistem kelistrikan. Setiap ampere meter dirancang untuk mengukur arus hingga batas tertentu. Melebihi batas ini dapat menyebabkan kerusakan pada meter, bahkan dapat menyebabkan kebakaran.

Risiko Kelebihan Beban (Overload):
Kelebihan beban terjadi ketika arus yang mengalir melalui ampere meter melebihi rating maksimumnya. Risiko yang terkait dengan kelebihan beban meliputi:
- Kerusakan Alat: Komponen internal ampere meter dapat rusak karena panas berlebih.
- Bahaya Kebakaran: Kabel dan komponen lainnya dalam rangkaian dapat memanas secara berlebihan, menyebabkan isolasi meleleh dan berpotensi memicu kebakaran.
- Ketidakakuratan: Pembacaan meter dapat menjadi tidak akurat atau bahkan berhenti berfungsi.
Contoh Kasus Nyata:
Sebuah rumah menggunakan ampere meter dengan rating 15A. Pemilik rumah menambahkan beberapa peralatan listrik (AC, kulkas, oven) yang secara bersamaan menarik arus lebih dari 15A. Ampere meter dapat rusak, dan kabel di rumah dapat menjadi terlalu panas, menyebabkan bahaya kebakaran.
Standar Keamanan yang Relevan:
Ampere meter harus memenuhi standar keamanan tertentu, seperti:
- IEC (International Electrotechnical Commission): Standar yang mengatur persyaratan keselamatan untuk peralatan listrik.
- UL (Underwriters Laboratories): Organisasi yang menguji dan mensertifikasi produk untuk keselamatan.

Contoh Perhitungan Arus dengan Berbagai Beban

Perhitungan arus berbeda tergantung pada jenis beban yang digunakan dalam rangkaian. Beban dapat bersifat resistif, induktif, atau kapasitif, masing-masing memengaruhi arus dengan cara yang berbeda.

Lampu Pijar (Beban Resistif):
Lampu pijar adalah beban resistif. Arus yang ditarik oleh lampu pijar dapat dihitung menggunakan Hukum Ohm.
- Contoh: Lampu pijar 100W, 220V.
  - Arus (I) = P / V = 100W / 220V ≈ 0.45 A
Diagram Rangkaian Sederhana: Sumber Tegangan (220V)
-Lampu Pijar – Ampere Meter (terpasang seri)
-Kembali ke Sumber.
Motor Induksi (Beban Induktif):
Motor induksi adalah beban induktif. Beban induktif memiliki reaktansi induktif yang menyebabkan arus tertinggal dari tegangan. Perhitungan arus lebih kompleks dan melibatkan faktor daya.
- Contoh: Motor induksi 1 HP (746W), 220V, faktor daya 0.8.
  - Daya semu (S) = P / faktor daya = 746W / 0.8 = 932.5 VA
  - Arus (I) = S / V = 932.5 VA / 220V ≈ 4.24 A
Diagram Rangkaian Sederhana: Sumber Tegangan (220V)
-Motor Induksi – Ampere Meter (terpasang seri)
-Kembali ke Sumber.
Kapasitor (Beban Kapasitif):
Kapasitor adalah beban kapasitif. Beban kapasitif memiliki reaktansi kapasitif yang menyebabkan arus mendahului tegangan. Perhitungan arus juga melibatkan faktor daya.
- Contoh: Kapasitor 10 μF, 220V, frekuensi 50 Hz.
  - Reaktansi Kapasitif (Xc) = 1 / (2
    – π
    – f
    – C) = 1 / (2
    – π
    – 50 Hz
    – 10 x 10^-6 F) ≈ 318.31 Ohm
  - Arus (I) = V / Xc = 220V / 318.31 Ohm ≈ 0.69 A
Diagram Rangkaian Sederhana: Sumber Tegangan (220V)
-Kapasitor – Ampere Meter (terpasang seri)
-Kembali ke Sumber.

Diagram Perubahan Pembacaan Ampere Meter

Diagram berikut menggambarkan perubahan pembacaan ampere meter berdasarkan variasi beban.

Grafik untuk Beban Resistif (Lampu Pijar):
Grafik ini menunjukkan hubungan linear antara beban (Watt) dan arus (Ampere). Semakin besar beban (watt), semakin besar arus yang terbaca.

Deskripsi Grafik:
- Sumbu X: Beban (Watt) – mulai dari 0W hingga nilai maksimum yang sesuai dengan rating ampere meter.
- Sumbu Y: Arus (Ampere) – mulai dari 0A hingga nilai maksimum yang sesuai dengan rating ampere meter.
- Garis: Garis lurus yang menunjukkan peningkatan arus seiring dengan peningkatan beban.
Grafik untuk Beban Induktif (Motor Induksi):
Grafik ini menunjukkan bahwa arus meningkat seiring dengan peningkatan beban, tetapi dengan mempertimbangkan faktor daya. Arus yang terbaca akan lebih tinggi dibandingkan beban resistif untuk daya yang sama.

Deskripsi Grafik:
- Sumbu X: Beban (Watt) – mulai dari 0W hingga nilai maksimum.
- Sumbu Y: Arus (Ampere) – mulai dari 0A hingga nilai maksimum.
- Garis: Garis yang sedikit melengkung, menunjukkan pengaruh faktor daya. Arus meningkat lebih cepat di awal dan kemudian melambat seiring dengan peningkatan beban.
Grafik untuk Beban Kapasitif (Kapasitor):
Grafik ini juga menunjukkan peningkatan arus seiring dengan penambahan beban, namun dengan mempertimbangkan reaktansi kapasitif. Arus yang terbaca akan tergantung pada nilai kapasitansi dan frekuensi.

Deskripsi Grafik:
- Sumbu X: Beban (Watt) – mulai dari 0W hingga nilai maksimum.
- Sumbu Y: Arus (Ampere) – mulai dari 0A hingga nilai maksimum.
- Garis: Garis yang cenderung lurus, tetapi dengan sedikit perbedaan karena pengaruh reaktansi kapasitif.

Perbandingan Pembacaan Digital vs. Analog

Ampere meter tersedia dalam dua jenis utama: digital dan analog. Masing-masing memiliki kelebihan dan kekurangan dalam hal bagaimana mereka bereaksi terhadap perubahan beban.

Ampere Meter Digital:
- Kelebihan:
  - Pembacaan yang tepat dan mudah dibaca.
  - Resolusi yang lebih tinggi (menunjukkan nilai arus dengan lebih banyak digit).
  - Fitur tambahan (misalnya, penyimpanan data, alarm).
- Kekurangan:
  - Membutuhkan daya untuk beroperasi.
  - Mungkin lebih sensitif terhadap gangguan elektromagnetik.
- Ilustrasi: Tampilan angka digital yang jelas, menunjukkan nilai arus secara numerik.
Ampere Meter Analog:
- Kelebihan:
  - Tidak memerlukan daya untuk beroperasi.
  - Lebih tahan terhadap gangguan elektromagnetik.
  - Memberikan indikasi visual yang berkelanjutan tentang perubahan arus.
- Kekurangan:
  - Pembacaan yang kurang presisi.
  - Potensi kesalahan paralaks (kesulitan membaca skala dengan tepat).
- Ilustrasi: Jarum penunjuk yang bergerak pada skala, menunjukkan nilai arus.

Perbandingan Visual: Tampilkan gambar samping-sampingan dari ampere meter digital dan analog. Beri label yang jelas pada setiap meter, menyoroti perbedaan tampilan dan cara pembacaan.

Faktor Daya dan Pengaruhnya

Faktor daya (power factor) adalah rasio antara daya nyata (watt) dan daya semu (VA) dalam suatu rangkaian. Faktor daya memengaruhi pembacaan ampere meter, terutama pada beban induktif dan kapasitif.

Penjelasan:
Pada beban resistif, faktor daya adalah 1 (ideal). Pada beban induktif (misalnya, motor) dan kapasitif, faktor daya kurang dari 1. Faktor daya yang rendah berarti lebih banyak arus diperlukan untuk memberikan daya yang sama.
Contoh Perhitungan Faktor Daya:
Misalkan sebuah motor menarik 1000 VA dan memberikan daya nyata sebesar 800 W. Faktor daya dihitung sebagai:

Faktor Daya = Daya Nyata / Daya Semu = 800 W / 1000 VA = 0.8

Ampere meter akan membaca arus yang lebih tinggi pada beban dengan faktor daya rendah, meskipun daya nyata yang dikonsumsi mungkin sama.

Pengaruh Suhu Terhadap Pembacaan

Suhu lingkungan dapat memengaruhi pembacaan ampere meter, meskipun efeknya biasanya kecil. Perubahan suhu dapat memengaruhi resistansi komponen internal meter.

Penjelasan:
Koefisien suhu adalah ukuran seberapa besar resistansi suatu bahan berubah per derajat Celcius. Bahan-bahan dalam ampere meter memiliki koefisien suhu tertentu.
Koefisien Suhu:
Misalnya, kawat tembaga (yang digunakan dalam kumparan ampere meter) memiliki koefisien suhu positif. Ini berarti resistansi kawat tembaga meningkat seiring dengan peningkatan suhu.
Efek:
Peningkatan suhu dapat sedikit meningkatkan resistansi dalam meter, yang dapat memengaruhi pembacaan arus. Namun, efek ini biasanya kecil dan seringkali diabaikan dalam kondisi operasi normal.

Studi Kasus

Memahami pengaruh beban pada ampere meter sangat penting untuk diagnosis masalah pada sistem kelistrikan.

Kasus:
Sebuah pabrik mengalami pemadaman listrik yang sering. Teknisi memeriksa ampere meter pada panel utama dan menemukan bahwa arus yang ditarik mendekati rating maksimum. Dengan menganalisis pembacaan ampere meter, teknisi menemukan bahwa salah satu mesin motor (beban induktif) menarik arus yang lebih tinggi dari yang diharapkan.
Analisis:
Teknisi kemudian memeriksa motor dan menemukan bahwa motor tersebut mengalami keausan dan bekerja tidak efisien, sehingga menarik arus yang lebih tinggi. Setelah motor diperbaiki atau diganti, arus turun, dan pemadaman listrik berhenti.
Kesimpulan:
Studi kasus ini menunjukkan bahwa dengan memantau pembacaan ampere meter dan memahami bagaimana beban memengaruhi arus, masalah dalam sistem kelistrikan dapat diidentifikasi dan diperbaiki secara efisien.

Keamanan dalam Pemasangan

Pemasangan ampere meter digital, meskipun terlihat sederhana, melibatkan pekerjaan dengan listrik. Oleh karena itu, aspek keamanan adalah hal yang paling krusial. Mengabaikan prosedur keselamatan dapat mengakibatkan cedera serius atau bahkan kematian. Artikel ini akan membahas secara mendalam mengenai langkah-langkah yang wajib diambil untuk memastikan keamanan selama proses pemasangan.

Mematuhi Standar Keselamatan Listrik

Mematuhi standar keselamatan listrik adalah fondasi utama dalam setiap pekerjaan kelistrikan. Standar-standar ini dirancang untuk melindungi individu dari bahaya sengatan listrik, kebakaran, dan kecelakaan lainnya. Kepatuhan terhadap standar ini bukan hanya kewajiban hukum, tetapi juga merupakan tanggung jawab moral untuk menjaga keselamatan diri sendiri dan orang lain.

Pemahaman Standar Lokal dan Internasional: Pastikan untuk memahami dan mematuhi standar keselamatan listrik yang berlaku di wilayah Anda. Standar-standar ini dapat bervariasi, tetapi umumnya mengacu pada standar internasional seperti IEC (International Electrotechnical Commission) atau standar nasional seperti SNI (Standar Nasional Indonesia).
Pemeriksaan Peralatan: Sebelum memulai pekerjaan, periksa semua peralatan dan alat yang akan digunakan. Pastikan semua alat dalam kondisi baik, tidak rusak, dan memiliki sertifikasi yang sesuai.
Penggunaan Grounding/Pembumian: Pastikan sistem listrik yang akan dikerjakan memiliki sistem grounding yang memadai. Grounding berfungsi sebagai jalur alternatif bagi arus listrik jika terjadi kebocoran, sehingga mengurangi risiko sengatan listrik.
Sertifikasi dan Pelatihan: Jika memungkinkan, dapatkan sertifikasi dan pelatihan yang relevan mengenai keselamatan listrik. Hal ini akan memberikan pemahaman yang lebih mendalam tentang risiko dan cara mengatasinya.

Bahaya Bekerja dengan Listrik

Bekerja dengan listrik menghadirkan sejumlah bahaya yang perlu diwaspadai. Pemahaman yang baik tentang bahaya-bahaya ini adalah langkah awal untuk mencegah kecelakaan.

Sengatan Listrik: Sengatan listrik terjadi ketika tubuh manusia menjadi bagian dari sirkuit listrik. Arus listrik yang melewati tubuh dapat menyebabkan berbagai efek, mulai dari kesemutan ringan hingga henti jantung.
Luka Bakar: Arus listrik dapat menghasilkan panas yang ekstrem, yang dapat menyebabkan luka bakar pada kulit dan jaringan internal.
Kebakaran: Korsleting listrik dapat memicu kebakaran. Hal ini dapat disebabkan oleh kabel yang rusak, sambungan yang longgar, atau beban berlebih pada sirkuit.
Ledakan: Di lingkungan tertentu, percikan listrik dapat memicu ledakan. Hal ini sangat berbahaya di area yang mengandung gas atau debu yang mudah terbakar.

Tindakan Pencegahan untuk Menghindari Kecelakaan

Mengambil tindakan pencegahan yang tepat dapat secara signifikan mengurangi risiko kecelakaan saat bekerja dengan listrik. Berikut adalah beberapa tindakan pencegahan yang harus selalu diterapkan:

Mematikan Sumber Listrik: Selalu matikan sumber listrik sebelum memulai pekerjaan. Gunakan multimeter untuk memastikan bahwa sirkuit benar-benar tidak bertegangan.
Menggunakan Alat yang Tepat: Gunakan alat yang dirancang khusus untuk pekerjaan kelistrikan, seperti obeng berinsulasi, tang berinsulasi, dan multimeter.
Memeriksa Kabel dan Sambungan: Periksa secara berkala kondisi kabel dan sambungan. Ganti kabel yang rusak atau usang, dan pastikan semua sambungan dibuat dengan benar dan aman.
Menjaga Jarak: Jaga jarak aman dari sumber listrik bertegangan tinggi. Hindari menyentuh peralatan listrik yang tidak diketahui kondisinya.
Perencanaan yang Matang: Rencanakan pekerjaan dengan matang sebelum memulai. Buat diagram atau skema untuk mempermudah pekerjaan dan mengurangi risiko kesalahan.
Pertolongan Pertama: Siapkan kotak P3K dan pastikan Anda tahu cara memberikan pertolongan pertama jika terjadi kecelakaan.

Penggunaan Alat Pelindung Diri (APD) yang Tepat

Penggunaan Alat Pelindung Diri (APD) yang tepat adalah suatu keharusan dalam setiap pekerjaan kelistrikan. APD berfungsi untuk melindungi tubuh dari bahaya listrik.

Sarung Tangan Insulasi: Sarung tangan insulasi melindungi tangan dari sengatan listrik. Pastikan sarung tangan memiliki rating tegangan yang sesuai dengan tegangan kerja.
Sepatu Insulasi: Sepatu insulasi melindungi kaki dari sengatan listrik. Sepatu harus terbuat dari bahan yang tidak menghantarkan listrik.
Kacamata Pelindung: Kacamata pelindung melindungi mata dari percikan api, serpihan, atau debu.
Helm: Helm melindungi kepala dari benturan dan bahaya lainnya.
Pakaian Kerja yang Tepat: Gunakan pakaian kerja yang terbuat dari bahan yang tidak mudah terbakar dan tidak menghantarkan listrik. Hindari pakaian longgar yang dapat tersangkut pada peralatan.

Rambu-Rambu Peringatan yang Relevan

Rambu-rambu peringatan adalah alat visual yang penting untuk mengingatkan pekerja tentang bahaya listrik. Penempatan rambu-rambu yang tepat dapat membantu mencegah kecelakaan.

Peringatan Tegangan Tinggi: Rambu ini menunjukkan adanya tegangan tinggi dan harus ditempatkan di area yang memiliki potensi bahaya tegangan tinggi.
Bahaya Sengatan Listrik: Rambu ini memperingatkan tentang risiko sengatan listrik dan harus ditempatkan di dekat peralatan listrik.
Dilarang Masuk: Rambu ini digunakan untuk membatasi akses ke area berbahaya.
Peringatan Umum: Rambu peringatan umum, seperti “Hati-hati” atau “Perhatian”, dapat digunakan untuk mengingatkan pekerja tentang potensi bahaya.

Pemilihan Ampere Meter yang Tepat

Memilih ampere meter yang tepat adalah langkah krusial untuk memastikan pengukuran arus yang akurat dan aman. Kesalahan dalam pemilihan dapat menyebabkan pembacaan yang tidak tepat, kerusakan pada peralatan, bahkan risiko keselamatan. Artikel ini akan membahas secara mendalam berbagai faktor yang perlu dipertimbangkan dalam memilih ampere meter yang sesuai dengan kebutuhan spesifik aplikasi.

Mari kita bedah satu per satu aspek penting yang perlu diperhatikan, mulai dari faktor-faktor teknis hingga rekomendasi merek dan model yang terpercaya.

Analisis Mendalam Faktor Pemilihan

Pemilihan ampere meter yang tepat melibatkan pertimbangan beberapa faktor krusial yang saling terkait. Memahami faktor-faktor ini akan membantu Anda membuat keputusan yang tepat, memastikan akurasi pengukuran, dan meminimalkan risiko. Berikut adalah beberapa faktor kunci yang perlu dipertimbangkan:

Rentang Pengukuran: Rentang pengukuran ampere meter harus sesuai dengan arus minimum dan maksimum yang diharapkan dalam rangkaian. Memilih meteran dengan rentang yang terlalu kecil dapat menyebabkan kerusakan pada meteran, sementara rentang yang terlalu besar dapat mengurangi akurasi pengukuran.
Akurasi: Akurasi ampere meter dinyatakan dalam kelas akurasi (misalnya, 0.5%, 1%, 2%). Kelas akurasi menunjukkan seberapa dekat pembacaan meteran dengan nilai sebenarnya. Semakin rendah persentase kelas akurasi, semakin akurat meteran tersebut. Pilihlah kelas akurasi yang sesuai dengan kebutuhan aplikasi Anda. Untuk aplikasi presisi tinggi, pilih meteran dengan kelas akurasi yang lebih rendah.
Resolusi: Resolusi adalah nilai terkecil yang dapat dibaca oleh meteran. Resolusi yang lebih tinggi memungkinkan pengukuran yang lebih detail. Misalnya, ampere meter dengan resolusi 0.01A akan memberikan informasi yang lebih detail daripada meteran dengan resolusi 0.1A.
Jenis Arus: Tentukan apakah Anda perlu mengukur arus AC (Alternating Current) atau DC (Direct Current), atau keduanya. Ampere meter yang berbeda dirancang untuk jenis arus yang berbeda.
Pertimbangan Lingkungan: Suhu operasi, kelembaban, dan getaran dapat memengaruhi kinerja ampere meter. Pilihlah meteran yang dirancang untuk kondisi lingkungan tempat meteran akan digunakan. Untuk lingkungan industri yang keras, pertimbangkan meteran dengan rating IP (Ingress Protection) yang lebih tinggi untuk melindungi dari debu dan kelembaban.
Impedansi Input: Impedansi input ampere meter adalah resistansi yang ditawarkan meteran terhadap aliran arus. Impedansi input yang tinggi meminimalkan dampak meteran terhadap rangkaian yang diukur.

Perbedaan faktor-faktor ini sangat signifikan antar aplikasi:

Aplikasi Industri: Membutuhkan meteran dengan rentang pengukuran yang luas, akurasi tinggi, dan ketahanan terhadap lingkungan yang keras.
Aplikasi Otomotif: Membutuhkan meteran yang mampu mengukur arus DC dengan rentang yang sesuai untuk sistem kelistrikan kendaraan.
Aplikasi Rumah Tangga: Umumnya membutuhkan meteran dengan rentang yang lebih kecil dan lebih terjangkau, dengan fokus pada keamanan.

Perbandingan Mendalam: Ampere Meter Digital vs. Analog

Ampere meter digital dan analog memiliki kelebihan dan kekurangan masing-masing. Pemahaman yang baik tentang perbedaan ini akan membantu Anda memilih jenis meteran yang paling sesuai dengan kebutuhan Anda. Berikut adalah tabel perbandingan yang komprehensif:

Fitur	Ampere Meter Digital	Ampere Meter Analog
Akurasi dan Resolusi	Umumnya lebih akurat dan memiliki resolusi yang lebih tinggi.	Akurasi dan resolusi lebih rendah, tergantung pada skala dan pembacaan.
Kemudahan Pembacaan	Pembacaan langsung, mudah dibaca, tampilan numerik.	Membutuhkan interpretasi skala, potensi kesalahan paralaks.
Fitur Tambahan	Seringkali dilengkapi dengan fitur tambahan seperti backlight, data hold, range otomatis, konektivitas Bluetooth.	Fitur tambahan terbatas.
Ketahanan Terhadap Kebisingan Elektrik	Rentang terhadap kebisingan elektrik lebih tinggi, namun tetap perlu diperhatikan.	Lebih rentan terhadap kebisingan elektrik.
Harga	Bervariasi, umumnya lebih mahal.	Umumnya lebih murah.
Umur Baterai	Membutuhkan baterai, umur baterai bervariasi.	Tidak memerlukan baterai.
Portabilitas	Umumnya lebih portabel, desain yang ringkas.	Tergantung pada ukuran, bisa lebih besar.

Fitur-fitur tambahan pada ampere meter digital, seperti backlight, data hold, dan range otomatis, meningkatkan kegunaan dan efisiensi. Backlight mempermudah pembacaan di lingkungan yang kurang cahaya, data hold memungkinkan Anda untuk membekukan pembacaan untuk analisis lebih lanjut, dan range otomatis menyederhanakan penggunaan dengan menyesuaikan rentang pengukuran secara otomatis.

Memasang ampere meter digital itu sebenarnya tidak sesulit yang dibayangkan, asalkan paham rangkaian listrik dasar. Tapi, pernahkah Anda berpikir tentang hal yang lebih kompleks, seperti bagaimana menjalankan ibadah di saat yang tepat? Ini mirip dengan ketika kita dihadapkan pada situasi yang tampaknya bertentangan, seperti cara sholat dhuhur di waktu ashar , di mana kita harus menemukan solusi agar ibadah tetap sah.

Kembali ke ampere meter, prinsipnya sama: kita harus teliti dalam menghubungkan kabel agar pengukuran arus listrik akurat dan aman.

Dalam konteks aplikasi tertentu:

Aplikasi Presisi: Ampere meter digital lebih unggul karena akurasi dan resolusi yang lebih tinggi.
Aplikasi Sederhana: Ampere meter analog mungkin cukup memadai dan lebih ekonomis.
Aplikasi di Lingkungan yang Bising: Ampere meter digital yang dirancang khusus dengan perlindungan terhadap gangguan elektromagnetik lebih direkomendasikan.

Rekomendasi Merek dan Model yang Terpercaya

Memilih merek dan model ampere meter yang terpercaya sangat penting untuk memastikan kualitas, keandalan, dan akurasi pengukuran. Berikut adalah beberapa rekomendasi merek dan model yang dikenal luas:

Fluke: Dikenal luas di industri, menawarkan berbagai model dengan kualitas tinggi dan akurasi yang sangat baik.
Keysight (Agilent): Merek terkemuka lainnya, menawarkan berbagai meteran digital dengan fitur canggih dan kinerja yang handal.
Extech: Menawarkan pilihan yang baik untuk berbagai aplikasi, dengan harga yang kompetitif.
Klein Tools: Cocok untuk penggunaan profesional, menawarkan berbagai model dengan fitur yang mudah digunakan.
UNI-T: Merek yang populer, menawarkan berbagai meteran dengan harga terjangkau dan kinerja yang baik.

Berikut adalah contoh model dengan spesifikasi kunci dan contoh skenario penggunaan:

Fluke 179 True-RMS Multimeter: Rentang pengukuran AC/DC hingga 10A, akurasi 0.09%, fitur True-RMS untuk pengukuran yang akurat pada sinyal non-sinusoidal. Cocok untuk teknisi listrik dan pemeliharaan.
Keysight U1233A Handheld Digital Multimeter: Rentang pengukuran AC/DC hingga 10A, akurasi 0.7%, dilengkapi dengan fitur backlight dan data hold. Ideal untuk aplikasi otomotif dan rumah tangga.
Extech EX330 Digital Multimeter: Rentang pengukuran AC/DC hingga 10A, akurasi 0.5%, dilengkapi dengan fitur auto-ranging. Cocok untuk penggunaan sehari-hari dan proyek DIY.

Anda dapat menemukan ulasan produk dan spesifikasi lengkap di situs web produsen dan toko online terpercaya.

Analisis Kebutuhan Aplikasi

Memilih ampere meter yang tepat dimulai dengan menganalisis kebutuhan aplikasi Anda. Berikut adalah langkah-langkah untuk menentukan ampere meter yang sesuai:

Identifikasi Arus Maksimum: Tentukan arus maksimum yang diharapkan dalam rangkaian. Ini adalah langkah paling penting untuk memilih rentang pengukuran yang tepat.
Tentukan Jenis Arus: Apakah Anda perlu mengukur arus AC, DC, atau keduanya?
Tentukan Tingkat Akurasi yang Dibutuhkan: Seberapa akurat pengukuran yang Anda butuhkan? Pertimbangkan kelas akurasi meteran.
Pertimbangkan Fitur Tambahan: Apakah Anda memerlukan fitur seperti backlight, data hold, atau True-RMS?
Pertimbangkan Lingkungan: Apakah meteran akan digunakan di lingkungan yang keras (suhu ekstrem, kelembaban tinggi, dll.)?

Contoh studi kasus:

Pengukuran Arus dalam Rangkaian AC Rumah Tangga: Rentang pengukuran 0-10A atau lebih, akurasi yang baik (misalnya, 1% atau lebih baik), dan fitur keamanan seperti CAT rating sangat penting.
Pengukuran Arus dalam Sistem DC Otomotif: Rentang pengukuran yang sesuai dengan sistem kelistrikan kendaraan (misalnya, 0-20A), akurasi yang baik, dan kemampuan untuk mengukur arus DC.
Pengukuran Arus dalam Aplikasi Industri (Motor Listrik, dll.): Rentang pengukuran yang luas (tergantung pada motor), akurasi tinggi, dan ketahanan terhadap lingkungan industri.
Pengukuran Arus dalam Panel Surya: Rentang pengukuran yang sesuai dengan output panel surya, kemampuan mengukur arus DC, dan ketahanan terhadap paparan sinar matahari.

Memilih ampere meter yang tidak sesuai dapat mengakibatkan:

Kerusakan pada meteran: Jika rentang pengukuran meteran terlalu kecil.
Pembacaan yang tidak akurat: Jika meteran tidak memiliki akurasi yang cukup untuk aplikasi Anda.
Bahaya keselamatan: Jika meteran tidak memiliki fitur keamanan yang memadai.

Tabel Perbandingan Spesifikasi Model Ampere Meter

Berikut adalah tabel perbandingan spesifikasi teknis dari beberapa model ampere meter yang berbeda:

Merek dan Model	Rentang Pengukuran (AC)	Rentang Pengukuran (DC)	Akurasi	Resolusi	Tipe Layar	Fitur Tambahan	Standar Keselamatan (CAT Rating)	Harga (Kisaran)	Sumber Daya	Aplikasi yang Direkomendasikan
Fluke 179	0-10A	0-10A	0.09%	0.01A	Digital	True-RMS, Backlight, Data Hold	CAT III 1000V / CAT IV 600V	$250 – $350	Baterai	Teknisi Listrik, Pemeliharaan
Keysight U1233A	0-10A	0-10A	0.7%	0.01A	Digital	Backlight, Data Hold	CAT III 600V	$150 – $200	Baterai	Otomotif, Rumah Tangga
Extech EX330	0-10A	0-10A	0.5%	0.01A	Digital	Auto-ranging	CAT III 600V	$50 – $75	Baterai	DIY, Penggunaan Sehari-hari
Klein Tools CL800	0-600A	0-600A	1.5%	0.1A	Digital	Clamp-on, Backlight, Data Hold	CAT IV 600V / CAT III 1000V	$100 – $150	Baterai	Teknisi Listrik (Pengukuran Arus Tinggi)
UNI-T UT139C	0-10A	0-10A	0.8%	0.01A	Digital	True-RMS, Backlight	CAT III 600V	$30 – $50	Baterai	Penggunaan Umum, DIY

Menggunakan Multimeter untuk Pemasangan

Pemasangan ampere meter digital yang akurat dan aman sangat bergantung pada kemampuan untuk memverifikasi dan menguji rangkaian listrik. Multimeter, sebagai alat ukur serbaguna, memainkan peran krusial dalam proses ini. Kemampuannya untuk mengukur tegangan, arus, dan resistansi memungkinkan teknisi untuk memastikan semua koneksi benar, mengidentifikasi potensi masalah, dan mengkalibrasi ampere meter dengan tepat. Artikel ini akan membahas secara mendalam bagaimana multimeter digunakan dalam pemasangan ampere meter, memberikan panduan langkah demi langkah, contoh kasus, dan ilustrasi untuk membantu Anda menguasai teknik ini.

Fungsi Multimeter dalam Pemasangan Ampere Meter

Multimeter menawarkan berbagai fungsi yang sangat berguna dalam konteks pemasangan ampere meter. Memahami fungsi-fungsi ini dan bagaimana menggunakannya dengan benar adalah kunci keberhasilan pemasangan.

Pengukuran Tegangan: Multimeter dapat mengukur tegangan (voltase) dalam rangkaian. Dalam konteks pemasangan ampere meter, pengukuran tegangan penting untuk:
- Memastikan adanya tegangan yang sesuai pada titik koneksi.
- Memeriksa penurunan tegangan yang tidak normal pada kabel atau koneksi, yang dapat mengindikasikan masalah.
- Memverifikasi bahwa sumber daya memberikan tegangan yang stabil dan sesuai dengan spesifikasi ampere meter.
Pengukuran Arus: Kemampuan multimeter untuk mengukur arus (ampere) sangat penting. Hal ini memungkinkan Anda untuk:
- Memastikan arus yang diukur oleh ampere meter sesuai dengan arus sebenarnya dalam rangkaian.
- Memeriksa beban arus pada rangkaian untuk memastikan tidak melebihi kapasitas ampere meter atau komponen lainnya.
- Mengidentifikasi kebocoran arus atau masalah lainnya yang dapat mempengaruhi kinerja sistem.
Pengukuran Resistansi: Multimeter juga dapat mengukur resistansi (ohm). Dalam pemasangan ampere meter, pengukuran resistansi berguna untuk:
- Memeriksa kontinuitas kabel dan koneksi.
- Mengidentifikasi hubungan pendek atau gangguan pada rangkaian.
- Memeriksa resistansi shunt (jika digunakan) untuk memastikan nilai yang benar.

Multimeter kompatibel dengan berbagai jenis ampere meter, termasuk:

Ampere Meter dengan Shunt Resistor: Multimeter digunakan untuk mengukur tegangan pada shunt resistor, yang kemudian dikonversi menjadi nilai arus.
Clamp Meter (Multimeter dengan Penjepit Arus): Clamp meter mengukur arus tanpa perlu memutuskan rangkaian, sehingga sangat praktis untuk instalasi.

Multimeter membantu memastikan polaritas yang benar dengan:

Pengukuran Tegangan: Memastikan polaritas yang benar pada terminal positif dan negatif.
Pengujian Kontinuitas: Memastikan koneksi yang benar dan menghindari kesalahan polaritas.

Contoh skenario pengkalibrasian atau pengujian keakuratan ampere meter:

Menggunakan Sumber Arus Terkalibrasi: Menghubungkan ampere meter ke sumber arus terkalibrasi dan membandingkan pembacaan ampere meter dengan nilai yang diketahui dari sumber arus.
Mengukur Arus dalam Rangkaian: Mengukur arus dalam rangkaian menggunakan multimeter dan membandingkan pembacaan multimeter dengan pembacaan ampere meter.

Langkah-langkah Mengukur Arus dengan Multimeter

Mengukur arus dengan multimeter memerlukan perhatian khusus terhadap pengaturan dan koneksi untuk memastikan pengukuran yang akurat dan aman. Berikut adalah langkah-langkah detailnya:

Pilih Pengaturan yang Tepat:
- Rentang Arus: Pilih rentang arus yang sesuai pada multimeter. Mulailah dengan rentang tertinggi dan turunkan secara bertahap hingga mendapatkan pembacaan yang paling akurat. Jika Anda tidak yakin dengan besarnya arus, gunakan rentang tertinggi untuk mencegah kerusakan pada multimeter.
- Jenis Arus (AC/DC): Pilih jenis arus yang sesuai (AC atau DC) berdasarkan jenis arus yang diukur. Arus DC digunakan untuk rangkaian dengan sumber daya searah (baterai), sedangkan arus AC digunakan untuk rangkaian dengan sumber daya bolak-balik (stopkontak).
Hubungkan Multimeter Secara Seri:
- Putuskan Rangkaian: Matikan daya pada rangkaian yang akan diukur.
- Temukan Titik untuk Memutus Rangkaian: Pilih titik di mana Anda dapat memutus rangkaian tanpa mengganggu fungsi sistem.
- Hubungkan Probe Multimeter: Hubungkan probe multimeter secara seri dengan rangkaian. Ini berarti Anda harus menghubungkan probe multimeter sedemikian rupa sehingga arus mengalir melalui multimeter.
  - Hubungkan probe merah ke terminal positif multimeter (biasanya ditandai dengan “A” atau simbol ampere).
  - Hubungkan probe hitam ke terminal negatif multimeter (biasanya ditandai dengan “COM”).
  - Tempatkan probe multimeter pada titik yang telah diputus, sehingga arus mengalir dari satu probe ke probe lainnya.
- Nyalakan Daya: Setelah multimeter terhubung, nyalakan kembali daya pada rangkaian.
Interpretasikan Pembacaan Multimeter:
- Perhatikan Nilai: Perhatikan nilai yang ditampilkan pada layar multimeter. Pastikan nilai tersebut stabil dan tidak berfluktuasi secara berlebihan.
- Periksa Satuan: Pastikan satuan yang ditampilkan sesuai (mA atau A).
- Atasi Masalah:
  - Overload: Jika multimeter menampilkan pesan “OL” atau “Overload”, berarti arus yang diukur melebihi rentang yang dipilih. Matikan daya dan pilih rentang yang lebih tinggi.
  - Pembacaan Tidak Stabil: Jika pembacaan tidak stabil, periksa koneksi probe, pastikan rangkaian stabil, dan periksa apakah ada gangguan elektromagnetik.
Peringatan Keselamatan:
- Arus Tinggi: Mengukur arus tinggi dapat berbahaya. Selalu gunakan alat pelindung diri (APD) yang sesuai, seperti kacamata pelindung dan sarung tangan.
- Matikan Daya: Selalu matikan daya pada rangkaian sebelum menghubungkan atau memutuskan multimeter.
- Periksa Fuse: Pastikan fuse pada multimeter dalam kondisi baik.
Contoh Perhitungan:
- Jika multimeter menampilkan pembacaan 50 mV pada shunt resistor 1 ohm, maka arus yang mengalir adalah 50 mA (I = V/R).
- Jika multimeter menampilkan pembacaan 200 mV, maka arus yang mengalir adalah 0.2 A.

Menguji Kontinuitas Kabel dan Koneksi dengan Multimeter

Pengujian kontinuitas adalah cara cepat dan efektif untuk memastikan bahwa kabel dan koneksi dalam rangkaian listrik berfungsi dengan baik. Multimeter menyediakan fungsi kontinuitas yang sangat berguna untuk tujuan ini.

Prinsip Dasar Pengujian Kontinuitas: Pengujian kontinuitas melibatkan pengiriman sinyal listrik kecil melalui rangkaian dan memeriksa apakah sinyal tersebut dapat mencapai ujung lainnya. Jika ada kontinuitas (rangkaian tertutup), multimeter akan menunjukkan indikasi, biasanya berupa suara bip atau tampilan visual. Jika tidak ada kontinuitas (rangkaian terbuka), multimeter tidak akan menunjukkan indikasi apa pun.
Langkah-Langkah Mengatur Multimeter ke Mode Kontinuitas:
1. Putar tombol selektor multimeter ke simbol kontinuitas (biasanya berupa simbol seperti gelombang suara atau dioda).
2. Beberapa multimeter mungkin memiliki tombol terpisah untuk mengaktifkan mode kontinuitas.
3. Pastikan probe multimeter terpasang dengan benar (probe merah ke terminal positif dan probe hitam ke terminal negatif).
Ilustrasi Visual:
- Kabel Tunggal:
  - Tempatkan probe multimeter pada kedua ujung kabel.
  - Jika multimeter berbunyi bip atau menampilkan nilai resistansi rendah (mendekati 0 ohm), kabel memiliki kontinuitas yang baik.
  - Jika multimeter tidak berbunyi atau menampilkan nilai resistansi tinggi, kabel putus atau ada masalah pada koneksi.
- Kabel Multi-Konduktor:
  - Identifikasi konduktor yang akan diuji.
  - Tempatkan probe multimeter pada kedua ujung konduktor yang sama.
  - Ulangi untuk setiap konduktor dalam kabel.
  - Pastikan tidak ada hubungan pendek antara konduktor yang berbeda.
Interpretasi Hasil Pengujian:
- Kabel Baik: Multimeter berbunyi bip atau menampilkan nilai resistansi rendah.
- Kabel Putus: Multimeter tidak berbunyi atau menampilkan nilai resistansi yang sangat tinggi (OL atau tak terhingga).
- Resistansi Tinggi: Multimeter menampilkan nilai resistansi yang tinggi, yang mungkin mengindikasikan koneksi yang buruk atau masalah pada kabel.
Mengatasi Masalah Umum:
- Koneksi yang Longgar: Periksa dan kencangkan semua koneksi.
- Kerusakan Isolasi: Periksa kabel dari kerusakan isolasi. Ganti kabel jika diperlukan.
- Koneksi Berkarat: Bersihkan koneksi yang berkarat.

Contoh Kasus Penggunaan Multimeter dalam Pemecahan Masalah

Multimeter adalah alat yang sangat berharga dalam pemecahan masalah pada sistem kelistrikan. Berikut adalah beberapa contoh kasus penggunaan multimeter:

Masalah	Gejala	Langkah Diagnostik Multimeter	Kemungkinan Solusi
Lampu tidak menyala	Lampu tidak menyala	Periksa tegangan pada terminal lampu, periksa kontinuitas kabel, periksa sekering	Ganti lampu, perbaiki kabel, ganti sekering
Sekering putus	Tidak ada daya pada sirkuit	Periksa kontinuitas sekering, ukur arus pada sirkuit	Ganti sekering, perbaiki masalah yang menyebabkan kelebihan arus
Motor tidak berputar	Motor tidak berputar	Periksa tegangan pada motor, periksa kontinuitas kumparan motor	Perbaiki atau ganti motor

Contoh Kasus 1: Mendiagnosis Masalah pada Lampu yang Tidak Menyala
- Gejala: Lampu tidak menyala.
- Langkah-langkah:
  1. Periksa tegangan pada terminal lampu menggunakan multimeter. Jika tidak ada tegangan, periksa sekering dan kabel.
  2. Periksa kontinuitas kabel menggunakan multimeter.
  3. Periksa apakah lampu putus.
- Pembacaan Multimeter:
  - Tegangan pada terminal lampu: 0 V (jika tidak ada tegangan).
  - Kontinuitas kabel: Tidak ada kontinuitas (jika kabel putus).
- Kesimpulan: Lampu putus, kabel putus, atau sekering putus.
Contoh Kasus 2: Mengidentifikasi Penyebab Sekering yang Putus
- Gejala: Sekering putus, tidak ada daya pada sirkuit.
- Langkah-langkah:
  1. Periksa kontinuitas sekering menggunakan multimeter.
  2. Ukur arus pada sirkuit menggunakan multimeter (setelah mengganti sekering).
- Pembacaan Multimeter:
  - Kontinuitas sekering: Tidak ada kontinuitas (sekering putus).
  - Arus pada sirkuit: Terlalu tinggi (jika ada masalah kelebihan arus).
- Kesimpulan: Terjadi kelebihan arus dalam sirkuit, menyebabkan sekering putus.
Contoh Kasus 3: Memeriksa Kerusakan pada Motor Listrik
- Gejala: Motor tidak berputar.
- Langkah-langkah:
  1. Periksa tegangan pada terminal motor menggunakan multimeter.
  2. Periksa kontinuitas kumparan motor menggunakan multimeter.
- Pembacaan Multimeter:
  - Tegangan pada motor: Ada tegangan (jika ada daya).
  - Kontinuitas kumparan motor: Tidak ada kontinuitas (jika kumparan putus).
- Kesimpulan: Kumparan motor putus atau ada masalah pada motor.

Ilustrasi Penggunaan Multimeter

Ilustrasi berikut akan membantu memvisualisasikan penggunaan multimeter dalam berbagai situasi.

Diagram Skematik:
Diagram skematik yang jelas dan terlabeli menunjukkan bagaimana multimeter dihubungkan untuk mengukur tegangan, arus, dan resistansi dalam sirkuit sederhana. Misalnya, sirkuit sederhana dengan baterai, resistor, dan lampu. Multimeter dihubungkan secara paralel dengan resistor untuk mengukur tegangan, secara seri dengan resistor untuk mengukur arus, dan pada resistor untuk mengukur resistansi.

Label yang jelas pada semua komponen dan koneksi, dengan penggunaan warna yang berbeda untuk membedakan antara kabel dan komponen.
Gambar Realistis:
Gambar yang realistis menunjukkan bagaimana multimeter digunakan dalam situasi dunia nyata, misalnya:
- Mengukur tegangan pada stopkontak: Probe multimeter ditempatkan pada lubang stopkontak untuk mengukur tegangan AC.
- Mengukur arus pada kabel: Clamp meter (multimeter dengan penjepit arus) digunakan untuk menjepit kabel dan mengukur arus yang mengalir.
Sertakan label yang jelas pada semua komponen dan koneksi.

Gunakan warna yang berbeda untuk membedakan antara kabel dan komponen.

Tambahkan catatan atau keterangan untuk menjelaskan setiap langkah dan pembacaan.

Contoh Kasus Pemasangan dan Analisis

Dalam memahami kinerja dan efisiensi sistem kelistrikan, ampere meter digital memainkan peran krusial. Pemasangan yang tepat dan analisis yang cermat terhadap data yang dihasilkan memungkinkan kita untuk mengoptimalkan penggunaan energi dan mengidentifikasi potensi masalah. Mari kita telusuri beberapa contoh kasus pemasangan ampere meter dan bagaimana kita dapat menganalisis hasilnya.

Contoh Kasus: Pemasangan pada Sistem Panel Surya

Sistem panel surya memerlukan pemantauan arus yang cermat untuk memastikan efisiensi dan deteksi dini terhadap masalah. Berikut adalah contoh pemasangan dan analisisnya:

Pemasangan ampere meter pada sistem panel surya melibatkan beberapa langkah penting:

Identifikasi Komponen: Pastikan untuk mengidentifikasi komponen utama seperti panel surya, charge controller, dan baterai.
Pemasangan pada Kabel Positif: Ampere meter biasanya dipasang pada kabel positif yang menghubungkan panel surya ke charge controller. Hal ini memungkinkan pengukuran arus yang dihasilkan oleh panel surya.
Koneksi yang Tepat: Pastikan koneksi yang dilakukan aman dan sesuai dengan spesifikasi ampere meter.

Analisis hasil pengukuran dari ampere meter pada sistem panel surya memberikan informasi berharga:

Arus Saat Ini: Ampere meter menunjukkan arus yang dihasilkan oleh panel surya pada saat itu. Nilai ini bervariasi tergantung pada intensitas cahaya matahari.
Efisiensi Panel: Dengan membandingkan arus yang terukur dengan spesifikasi panel surya, kita dapat memperkirakan efisiensi panel dalam menghasilkan energi.
Deteksi Masalah: Penurunan arus yang signifikan dapat mengindikasikan masalah seperti bayangan pada panel, kerusakan pada panel, atau masalah pada koneksi.

Contoh Kasus: Pemasangan pada Sistem Baterai

Pemantauan arus pada sistem baterai sangat penting untuk menjaga kesehatan dan umur baterai. Berikut adalah contoh pemasangan dan analisisnya:

Pemasangan ampere meter pada sistem baterai:

Penempatan yang Strategis: Ampere meter dipasang pada kabel positif yang menghubungkan baterai ke beban atau inverter.
Pengukuran Arus Pengisian: Ampere meter juga dapat dipasang untuk mengukur arus pengisian baterai dari sumber seperti charge controller.
Perhatikan Polaritas: Pastikan polaritas ampere meter sesuai dengan polaritas baterai dan beban.

Analisis hasil pengukuran dari ampere meter pada sistem baterai memberikan informasi:

Arus Beban: Mengetahui arus yang ditarik oleh beban membantu dalam perencanaan penggunaan energi dan mencegah kelebihan beban pada baterai.
Arus Pengisian: Mengukur arus pengisian membantu dalam memantau efisiensi pengisian dan mencegah pengisian berlebih yang dapat merusak baterai.
Kesehatan Baterai: Perubahan signifikan pada arus pengisian atau pengosongan dapat mengindikasikan masalah pada baterai, seperti sulfasi atau kerusakan sel.

Skenario Pemasangan Kompleks dan Analisis

Mari kita tinjau skenario pemasangan yang lebih kompleks, misalnya pada sistem yang terintegrasi dengan panel surya, baterai, dan beban.

Skenario:

Panel Surya: Terhubung ke charge controller.
Baterai: Terhubung ke charge controller dan inverter.
Beban: Terhubung ke inverter.

Pemasangan Ampere Meter:

Ampere Meter 1: Dipasang antara panel surya dan charge controller untuk mengukur arus yang dihasilkan panel surya.
Ampere Meter 2: Dipasang antara baterai dan charge controller untuk mengukur arus pengisian dan pengosongan baterai.
Ampere Meter 3: Dipasang antara baterai dan inverter untuk mengukur arus yang ditarik oleh beban.

Analisis Data:

Keseimbangan Energi: Dengan membandingkan pembacaan dari ketiga ampere meter, kita dapat menentukan apakah sistem menghasilkan energi yang cukup untuk memenuhi kebutuhan beban.
Efisiensi Sistem: Perbandingan arus yang dihasilkan panel surya, arus pengisian baterai, dan arus beban dapat memberikan gambaran tentang efisiensi sistem secara keseluruhan.
Prioritas Penggunaan Energi: Dalam sistem yang kompleks, kita dapat menganalisis bagaimana energi dari panel surya dan baterai didistribusikan ke beban.

Interpretasi Hasil Pengukuran dalam Berbagai Skenario, Cara pasang ampere meter digital

Interpretasi hasil pengukuran ampere meter sangat bergantung pada konteks skenario pemasangan. Berikut adalah beberapa contoh interpretasi:

Sistem Panel Surya: Arus yang rendah pada siang hari yang cerah dapat mengindikasikan masalah pada panel surya atau koneksi.
Sistem Baterai: Arus pengisian yang sangat tinggi dapat mengindikasikan masalah pada charge controller atau baterai. Arus pengosongan yang terlalu tinggi dapat memperpendek umur baterai.
Sistem Terintegrasi: Perbedaan yang signifikan antara arus yang dihasilkan panel surya dan arus yang digunakan oleh beban dapat mengindikasikan masalah pada penyimpanan energi atau efisiensi inverter.

Analisis yang cermat terhadap pembacaan ampere meter dalam berbagai skenario pemasangan memungkinkan identifikasi dini terhadap masalah, optimasi penggunaan energi, dan perpanjangan umur komponen sistem.

Oke, mari kita mulai. Memasang ampere meter digital memang butuh ketelitian, tapi sebenarnya tidak serumit yang dibayangkan. Sama seperti ketika Anda ingin membuat ujian, terkadang kita perlu mengacak soal agar tidak mudah ditebak. Nah, menariknya, ada panduan lengkap tentang cara mengacak soal di word yang bisa sangat membantu. Kembali ke ampere meter, pastikan Anda memahami rangkaian listriknya agar tidak terjadi kesalahan fatal saat pemasangan, ya!

Penutupan Akhir

Setelah menjelajahi seluk-beluk cara pasang ampere meter digital, dari persiapan hingga pemecahan masalah, jelas bahwa alat ini adalah aset berharga dalam pengelolaan sistem kelistrikan. Memahami cara pasang ampere meter digital tidak hanya memberikan informasi tentang konsumsi daya, tetapi juga membuka pintu menuju efisiensi energi, keamanan yang lebih baik, dan pemahaman yang lebih mendalam tentang cara kerja sistem kelistrikan. Dengan pengetahuan dan keterampilan yang tepat, Anda sekarang memiliki kemampuan untuk memanfaatkan kekuatan ampere meter digital.

FAQ Terperinci

Apa perbedaan utama antara ampere meter digital dan analog?

Ampere meter digital menawarkan akurasi yang lebih tinggi, kemudahan pembacaan, dan seringkali fitur tambahan seperti penyimpanan data. Sementara itu, ampere meter analog lebih sederhana dan tidak memerlukan daya eksternal.

Apakah saya memerlukan izin khusus untuk memasang ampere meter digital?

Tidak, umumnya tidak memerlukan izin khusus. Namun, selalu patuhi peraturan keselamatan listrik setempat dan, jika ragu, konsultasikan dengan teknisi listrik yang berkualifikasi.

Apakah saya perlu mematikan daya saat memasang ampere meter digital?

Ya, selalu matikan dan isolasi sumber daya listrik sebelum melakukan pemasangan untuk mencegah sengatan listrik dan kecelakaan lainnya.

Bagaimana cara memilih ampere meter digital yang tepat?

Pertimbangkan rentang pengukuran yang sesuai dengan kebutuhan Anda, akurasi yang diinginkan, jenis arus (AC atau DC), dan fitur tambahan yang mungkin berguna (misalnya, tampilan digital, konektivitas).

Apa yang harus saya lakukan jika ampere meter digital tidak berfungsi setelah pemasangan?

Periksa kembali koneksi kabel, pastikan meteran mendapatkan daya (jika diperlukan), dan periksa sekering. Jika masalah berlanjut, mungkin ada kerusakan pada meteran atau kesalahan pemasangan. Konsultasikan dengan teknisi listrik jika perlu.

Post Views: 1
