Sistem pengunci pintu otomatis mobil sering kali luput dari perhatian hingga terjadi momen menyebalkan saat salah satu pintu mendadak tidak mau mengunci. Memahami sistem kelistrikan ini sangat penting untuk mendeteksi kerusakan sejak dini. Artikel ini akan mengupas tuntas cara kerja central lock secara mendalam langsung dari sudut pandang praktikal kelistrikan otomotif.
Kita akan membedah setiap komponen modul central lock mobil untuk memahami bagaimana seluruh sistem ini mengamankan kendaraan Anda. Secara mendasar, fungsi central door lock pada mobil adalah memberikan efisiensi dan keamanan tingkat tinggi bagi pengemudi maupun penumpang. Sistem ini memangkas metode konvensional yang memaksa Anda menekan kenop pintu satu per satu secara manual.
Dalam industri otomotif saat ini, pintu mobil umumnya memiliki dua jenis pengaman kunci yang saling mendukung. Anda bisa menggunakan metode manual dengan menekan atau menarik tuas di masing-masing pintu, atau memanfaatkan sistem otomatis elektronik.
Sistem otomatis inilah yang bertugas memastikan tingkat keamanan merata di seluruh sisi kabin kendaraan tanpa ada pintu yang tertinggal. Keberadaan fitur pengunci pintu otomatis mobil ini memastikan perlindungan maksimal bagi seluruh penumpang selama perjalanan.
Komponen Modul Central Lock Mobil Beserta Rangkaian Kabelnya

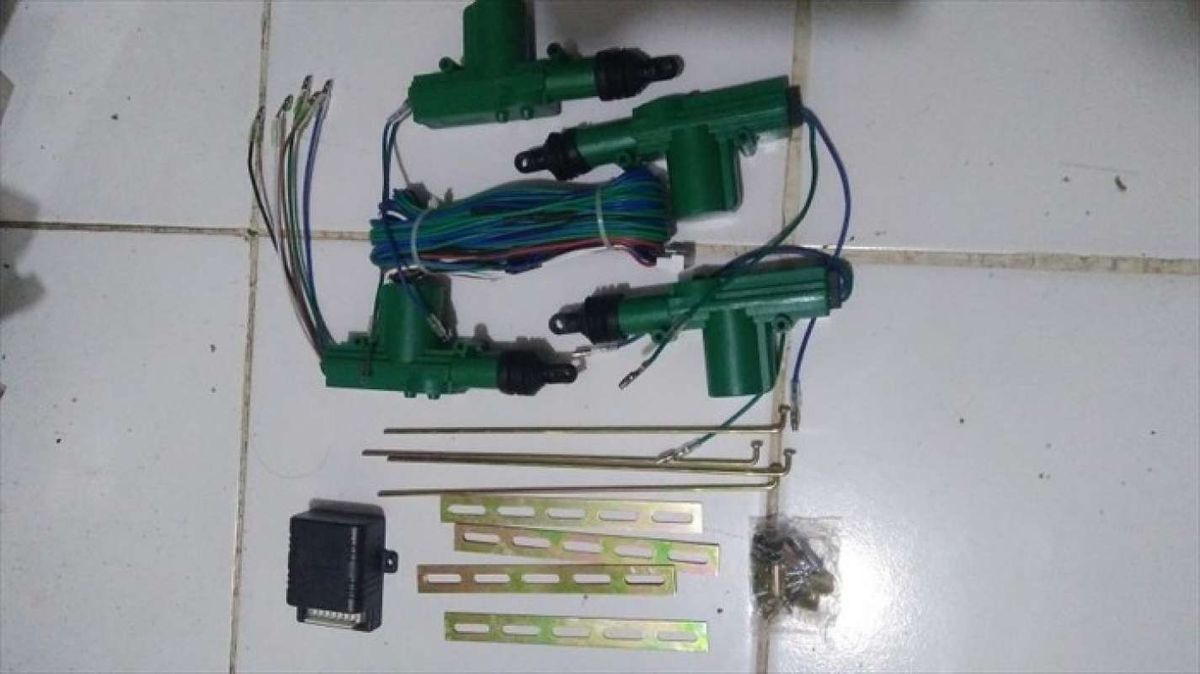

Untuk menggerakkan sistem pengaman jarak jauh yang menggunakan remote control, dibutuhkan integrasi yang solid dari beberapa komponen utama. Berdasarkan arsitektur dasarnya, sistem ini digerakkan oleh komponen vital seperti actuator, mainboard, module, sirene, dan remote control. Mainboard sistem kelistrikan pengunci pintu otomatis memiliki jalur kabel utama yang sangat spesifik untuk menyalurkan tegangan listrik. Di dalamnya terdapat kabel sumber arus langsung dari baterai mobil, kabel massa atau ground, serta kabel saluran input yang diteruskan ke mainboard.
Tidak hanya itu, mainboard ini juga dilengkapi dengan 8 kabel tambahan sebagai saluran output khusus. Saluran output ini memiliki peran krusial masing-masing untuk mengaktifkan fitur pendukung kenyamanan berkendara. Dari pengalaman saya menangani kelistrikan mobil, memahami fungsi tiap kabel output ini adalah kunci utama saat melakukan troubleshooting. Berikut adalah pembagian tugas dari 8 kabel output khusus yang terdapat pada mainboard sistem pengunci otomatis.
| Nama Kabel Output | Fungsi Utama Sinyal | Tujuan Komponen |
|---|---|---|
| Kabel Memory LED | Mengirimkan sinyal indikator visual aktif | Lampu Indikator LED |
| Kabel Tail Light | Mengaktifkan lampu senja saat mengunci | Lampu Belakang |
| Kabel Sirene | Menghasilkan bunyi konfirmasi kunci | Sirene Alarm |
| Kabel Control Module | Mengirim perintah pusat penguncian | Modul Kontrol Utama |
| Kabel Actuator | Menyalurkan arus penggerak motor pintu | Motor Actuator |
Sisa kabel output lainnya berfungsi sebagai interkoneksi sistem penginderaan pintu dan sensor keamanan tambahan. Kesalahan umum yang saya lihat adalah mengabaikan isolasi pada 8 kabel output ini, yang akhirnya memicu korsleting singkat.
Cara Kerja Central Lock dalam Mengamankan Kendaraan
Mekanisme kerja fitur ini sebenarnya mengadopsi prinsip distribusi arus listrik searah yang dikontrol secara elektronik oleh modul pusat. Arus listrik diubah menjadi gerakan mekanis linear untuk menarik atau mendorong tuas pengunci.
Ketika Anda mencari tahu cara mengunci semua pintu mobil sekaligus, jawabannya terletak pada sinkronisasi arus ini. Proses penguncian simultan terjadi dalam hitungan milidetik melalui tahapan sistematis berikut ini.
- Remote control atau sakelar utama mengirimkan sinyal perintah enkripsi gelombang radio ke module penerima di dalam kabin.
- Mainboard menerima sinwal input, lalu mengolah perintah untuk menentukan apakah tindakan berupa penguncian atau pembukaan kunci.
- Mainboard menyalurkan arus listrik baterai menuju kabel actuator yang terhubung di keempat pintu mobil secara bersamaan.
- Motor elektrik di dalam actuator berputar cepat dan menggerakkan gigi reduksi untuk mendorong atau menarik tuas pengunci pintu.
- Kabel sirene dan kabel tail light menerima arus output sebagai konfirmasi balik bahwa sistem telah berhasil mengunci total.
Sistem pengunci pintu otomatis mengunci keempat pintu mobil secara bersamaan tanpa ada jeda waktu antar-pintu demi memastikan keamanan konvensional yang absolut.
Kenapa Pintu Mobil Tidak Bisa Dikunci Otomatis?
Pertanyaan seperti "kenapa pintu mobil tidak bisa dikunci otomatis?" sering kali diajukan oleh pemilik mobil saat sistem mulai berumur. Berdasarkan observasi di lapangan, masalah ini biasanya berakar pada kegagalan mekanis maupun penurunan tegangan listrik.
Penyebab pertama yang paling sering ditemui adalah melemahnya motor dinamo di dalam komponen bernama actuator pintu. Ketika kumparan di dalam actuator mulai aus, daya dorong mekanisnya menurun sehingga tidak kuat menggerakkan tuas pengunci. Penyebab kedua mengarah pada masalah jalur distribusi arus listrik pada rangkaian 8 kabel output mainboard.
Kabel yang terjepit di sela-sela engsel pintu sering kali putus di dalam, sehingga arus dari mainboard tidak sampai ke modul pintu. Jika masalahnya terjadi pada seluruh pintu secara serentak, maka tersangka utamanya adalah mainboard atau module pusat yang hangus. Sambungan kabel massa atau ground yang longgar juga bisa menghentikan seluruh kerja sistem pengunci elektronik ini.
Langkah Tepat Merawat Sistem Central Lock Kendaraan
Perawatan preventif jauh lebih murah daripada mengganti satu gelondong modul central lock universal yang rusak. Ada beberapa tindakan sederhana yang bisa Anda lakukan sendiri di rumah untuk menjaga komponen ini tetap awet.
- Hindari membanting pintu mobil terlalu keras karena guncangan ekstrem dapat mengubah posisi presisi gigi mekanis pada actuator.
- Semprotkan cairan pelumas khusus atau penetran secara berkala pada lubang kunci manual dan engsel mekanis bagian dalam.
- Pastikan kondisi karet pelindung kaca pintu atau weather strip tetap elastis agar air hujan tidak merembes masuk ke dalam motor actuator.
- Periksa tegangan baterai atau aki mobil secara rutin karena sistem kelistrikan central lock sangat sensitif terhadap penurunan voltase.
Melalui perawatan yang konsisten pada area mekanis door trim, Anda dapat memperpanjang usia pakai modul elektronik ini hingga bertahun-tahun. Pengamatan berkala pada respons bunyi sirene dan kecepatan gerak tuas juga membantu mendeteksi gejala kerusakan sejak awal.
Kerusakan minor pada salah satu kabel output sebaiknya segera diperbaiki sebelum merembet dan merusak mainboard utama sistem kelistrikan mobil Anda. Memastikan seluruh komponen bekerja optimal akan menjaga fungsi proteksi kendaraan tetap berada pada standar tertinggi saat digunakan sehari-hari.
