Mengatasi kualitas audio rumah ibadah yang kurang bertenaga sering kali bertumpu pada ketepatan instalasi penguat daya. Panduan teknis ini akan membedah cara memasang amplifier TOA ZA 2240 agar menghasilkan suara yang lantang dan jernih. Sistem tata suara yang tidak optimal biasanya terjadi karena kesalahan sepele saat menghubungkan kabel ke terminal impedansi.
Memahami karakter perangkat ini secara mendalam menjadi kunci utama keberhasilan instalasi audio Anda. Sebelum masuk ke langkah pengabelan, Anda harus memahami spesifikasi berat dan jeroan perangkat ini. Unit penguat sinyal suara ini memiliki bobot yang cukup masif, yaitu mencapai 15 kg.
Dalam kasus yang sering saya temui, banyak teknisi pemula meremehkan bobot ini saat membuat rak penyimpanan. Pastikan dudukan atau rak yang digunakan mampu menahan beban tersebut agar tidak melengkung atau jatuh.
Perangkat penyuara komersial ini dirancang untuk menyalurkan daya output TOA Mixer Amplifier ZA-2240 sebesar 240 Watt. Kemampuan hantaran daya yang besar ini didukung oleh komponen trafo power supply ZA-2240 jenis bundar tipe PT-224G-H berkapasitas 448VA.
Trafo bundar ini bekerja dengan input listrik sebesar 240v pada frekuensi 50Hz, serta menghasilkan arus output internal sebesar 28v dan arus kuat hingga 16A.
Jika kita mengintip ke dalam sirkuitnya, ketahanan beban tinggi ini disokong oleh konfigurasi komponen internal ZA-2240 yang sangat kokoh. Penguatan akhir audio mengandalkan 8 buah Power Transistor TOSHIBA 2SC5200 yang dipasang paralel. Sistem proteksi kelistrikan internalnya juga berlapis guna mengantisipasi korsleting atau beban berlebih di lapangan. Pabrikan membekalinya dengan Fuse ac in 5A220v, Fuse DC out 15A, serta Fuse Power Out sebesar 20A untuk mengamankan jalur speaker.
Arus AC searah disuplai oleh 2 buah Diode Bridge 25A yang bertugas menjaga kestabilan pasokan daya ke transistor final. Dengan konfigurasi ini, perangkat mampu mempertahankan respon frekuensi ZA-2240 pada rentang 50 hingga 20.000 Hz dengan toleransi sekitar +3 dB. Tingkat distorsi ZA-2240 juga tercatat sangat rendah, yakni berada di bawah 1% pada pengujian frekuensi 1kHz dengan kondisi 1/3 rated power. Tidak heran jika harga produk TOA ZA-2240 yang berada di kisaran Rp. 2.600.000,- menjadikannya komponen wajib dalam susunan rekomendasi sound system untuk masjid.
Persiapan Sebelum Memasang Amplifier TOA ZA 2240
Langkah awal yang wajib Anda lakukan adalah memastikan seluruh sumber daya listrik terputus dari stop kontak utama. Jangan pernah melakukan penyambungan kabel atau mengubah posisi terminal saat kabel AC terhubung ke jala-jala listrik.
Kesalahan umum yang saya lihat adalah teknisi terburu-buru mencolokkan kabel speaker corong toa saat perangkat masih menyala. Tindakan ceroboh seperti ini berisiko memicu lonjakan arus mendadak yang bisa memutuskan sekring internal.
Anda juga perlu menyiapkan kabel audio berkualitas tinggi dengan penampang yang sesuai demi menjaga impedansi jalur tetap stabil. Siapkan peralatan pendukung seperti obeng plus, tang pengupas kabel, serta isolasi listrik yang tebal.
Menentukan Sumber Arus Listrik Pengoperasian
Perangkat ini memiliki fleksibilitas tinggi terkait pasokan daya yang bisa Anda pilih sesuai kebutuhan di lapangan. Hubungkan kabel power ke sumber utama dengan memperhatikan spesifikasi daya ZA-2240 yang mendukung dua mode operasi.
- Mode AC: Memanfaatkan tegangan listrik PLN reguler sebesar 220-240V AC untuk pengoperasian standar di dalam gedung (H version).
- Mode DC: Memanfaatkan pasokan arus dari baterai atau aki eksternal dengan rentang tegangan antara 24-30V DC untuk kondisi darurat.
Konsumsi daya ZA-2240 saat beroperasi pada mode AC mencapai 520W ketika mengeluarkan output rata-rata tertingginya (rated output). Namun, pada kondisi tertentu atau saat beban normal, konsumsi daya AC operation pada rated output bisa turun hingga 238W.
Sementara itu, jika Anda memilih skema darurat menggunakan baterai, konsumsi arusnya akan berada pada angka 15A pada kondisi DC operation pada rated output. Pastikan kapasitas aki Anda memadai jika ingin menggunakan jalur DC ini.
Mengatur Jalur Masukan Sinyal Suara
Setelah urusan daya selesai, kini saatnya menghubungkan perangkat input suara seperti mikrofon imam, mikrofon mimbar, atau pemutar audio digital. Panel belakang menyediakan beberapa opsi colokan input ZA-2240 yang memiliki karakteristik sensitivitas berbeda.
- Input MIC 1, MIC 2, dan MIC 3: Memiliki spesifikasi kepekaan -60dB dengan impedansi 600 ohms, tipe balanced menggunakan phone jack biasa.
- Input AUX 1 dan AUX 2: Memiliki spesifikasi kepekaan -20dB dengan impedansi 10 k ohms, tipe unbalanced menggunakan colokan RCA pin jack.
Gunakan jalur MIC untuk perangkat penangkap suara berhambatan rendah agar suara vokal manusia terdengar tebal dan jelas. Sementara untuk laptop atau pemutar musik, selalu gunakan jalur AUX agar suaranya tidak pecah atau over-gain.
Langkah Memasang Kabel Output Speaker yang Benar
Tahap ini merupakan bagian paling krusial karena menentukan hidup atau matinya sistem tata suara eksternal Anda. Anda harus memilih terminal output ZA-2240 yang sesuai dengan jenis speaker yang terpasang di area menara atau dalam ruangan.
Dari pengalaman saya menangani masalah audio, ketidakpahaman memilih terminal High Impedance atau Low Impedance sering membuat spul speaker terbakar. Terminal keluaran speaker out pada unit ini menggunakan sistem Balanced (floating) demi mengurangi noise induksi kabel panjang.
Berikut adalah tabel panduan nilai beban impedansi minimal yang wajib dipatuhi saat Anda menghubungkan terminal keluaran ke speaker:
| Jenis Jalur Output | Nilai Impedansi Minimal | Tegangan Maksimal |
|---|---|---|
| High Impedance 100V | 42 ohms | 100V |
| High Impedance 70V | 21 ohms | 70V |
| Low Impedance 4V | 4 ohms | 31V |
Pertanyaan teknis seperti "berapa harga ampli toa 240 watt" sering kali diajukan oleh pengurus takmir sebelum memperbarui sistem tata suara mereka. Pertimbangan harga tersebut harus dibarengi dengan pemahaman cara pasang speaker corong toa yang benar agar investasi tidak sia-sia.
Menghubungkan Speaker Corong Luar Ruangan
Untuk area luar ruangan yang menggunakan kabel panjang menuju menara, Anda wajib memanfaatkan terminal High Impedance 100V dengan beban minimal 42 ohms. Metode tegangan tinggi ini meminimalkan kehilangan daya (power drop) sepanjang jalur kabel.
Pastikan total daya dari seluruh speaker corong yang digabungkan tidak melebihi kapasitas maksimal unit, yaitu 240 Watt. Jika Anda memasang 4 buah corong masing-masing berdaya 50 Watt, total beban adalah 200 Watt, yang berarti masih aman di bawah batas limit.
Sambungkan kabel positif (+) dari rangkaian corong ke terminal bertuliskan 100V, lalu kabel negatif (-) atau com ke terminal COM. Jangan pernah mencampuradukkan terminal 100V dengan terminal 70V atau low impedance dalam satu rangkaian paralel yang sama.
Menghubungkan Speaker Box Dalam Ruangan
Jika Anda ingin memasang speaker dinding untuk area dalam ruangan, Anda bisa memilih terminal Low Impedance atau High Impedance tergantung jenis speakernya. Apabila menggunakan unit seperti kapasitas box speaker ZS-1030B berdaya 30 watt yang memiliki trafo matching, gunakan jalur 100V atau 70V.
Namun, jika Anda menggunakan speaker biasa tanpa komponen trafo pencocok di dalamnya, Anda harus menyambungkannya ke jalur Low impedance: 4 ohms (31V). Hitung impedansi total speaker luar dan dalam secara cermat agar tidak turun di bawah batas minimal 4 ohms.
Jika ingin merekam hasil khotbah atau menyalurkan sinyal audio ke perekam eksternal, gunakan terminal Rec. Out. Terminal keluaran rekaman ini memiliki spesifikasi 0dB*, berimpedansi 600 ohms, tipe unbalanced dengan jenis konektor RCA pin jack.
Pengujian Akhir dan Pengaturan Volume Suara
Setelah seluruh kabel terpasang kuat pada terminalnya masing-masing, lakukan pengecekan visual akhir untuk memastikan tidak ada serabut kabel yang saling bersentuhan. Hubungkan kabel power ke colokan PLN, lalu tekan tombol daya utama ke posisi ON.

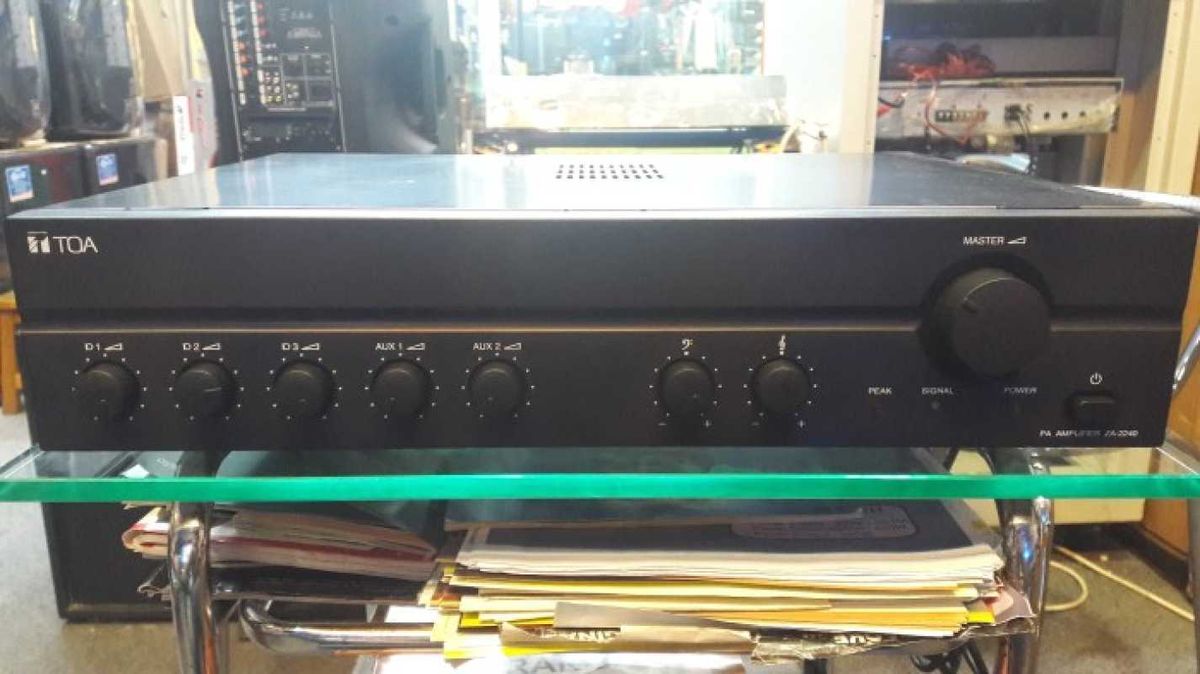

Putar kenop volume utama (Master Volume) di panel depan secara perlahan dari posisi nol ke arah jam 9. Mintalah bantuan rekan Anda untuk berbicara di depan mikrofon sambil Anda menyesuaikan kenop volume input MIC yang bersangkutan. Pastikan lampu indikator peak tidak menyala merah secara konstan saat suara keras diteriakkan ke mikrofon.
Jika lampu peak terus menyala merah, segera turunkan sedikit volume masukan tersebut guna menghindari gejala clipping yang bisa merusak kumparan spul speaker. Penyusunan komponen audio yang tepat di rumah ibadah tidak melulu harus langsung membeli harga paket sound system masjid yang mahal sekaligus. Langkah bertahap dengan mengoptimalkan pemasangan penguat daya 240 Watt ini sudah mampu mendongkrak kejernihan suara secara signifikan.
Penerapan teknik pengabelan berbasis kalkulasi impedansi yang akurat menjamin usia pakai perangkat menjadi lebih panjang hingga bertahun-tahun. Lakukan pemeliharaan rutin pada area terminal belakang dari debu dan kelembapan tinggi untuk menjaga kualitas hantaran arus sinyal audio tetap prima.
