Mengalami masalah saat menyalakan generator dan mendapati voltase listrik naik turun tidak beraturan tentu sangat menjengkelkan sekaligus berbahaya bagi perangkat elektronik Anda. Masalah ini biasanya bersumber pada komponen pengatur voltase otomatis yang sudah lemah atau rusak, sehingga Anda perlu memahami cara pasang avr genset yang tepat guna mengembalikan performa mesin ke kondisi optimal. Sebagai praktisi yang sering menangani sistem kelistrikan generator, saya melihat banyak operator pemula panik ketika menghadapi kendala voltase drop.
Memasang komponen Automatic Voltage Regulator (AVR) baru sebenarnya tidak sesulit yang dibayangkan, asalkan Anda memahami skema kabel dan konfigurasi jumper dengan presisi. Sebelum masuk ke tahap pembongkaran panel, pastikan mesin generator dalam kondisi mati total dan sakelar pemutus daya (breaker) berada pada posisi OFF. Keselamatan kerja adalah prioritas utama dalam menangani sistem elektrikal generator bertegangan tinggi.
Berdasarkan pengalaman saya di lapangan, menyiapkan peralatan yang tepat akan menghemat waktu pengerjaan secara signifikan. Anda akan membutuhkan obeng minus kecil untuk memutar trimpot, tang potong, serta multimeter digital untuk mengukur tingkat akurasi tegangan nantinya.
Menentukan Spesifikasi Jumper Input Tegangan

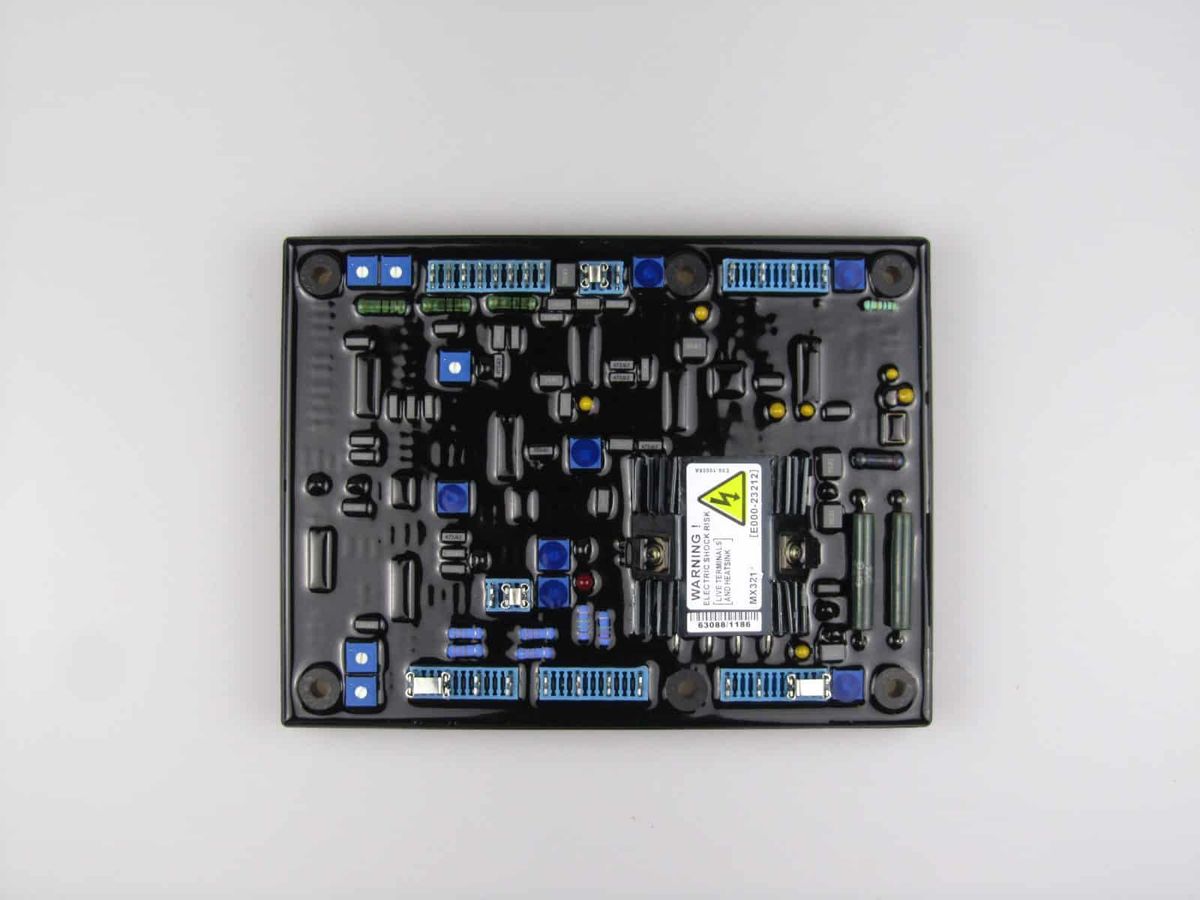

Langkah awal yang krusial adalah menyesuaikan jumper pada modul AVR baru Anda, seperti pada tipe generik SX460 yang sangat populer di pasaran. Pengaturan voltase, fase, dan frekuensi dilakukan dengan memindahkan jumper pada rentang 95-132V ac atau 190-264V ac 50-60 Hz tergantung pada sistem generator Anda.
Jangan pernah melewalatkan tahapan ini karena kesalahan penempatan posisi jumper dapat memicu kerusakan instan pada modul AVR saat genset pertama kali dinyalakan. Pastikan posisi jumper sudah menjepit pin terminal dengan kuat dan tidak longgar.
Prosedur Memasang Komponen AVR pada Generator
Setelah konfigurasi jumper selesai, kini saatnya masuk ke skema pasang kabel avr genset pada terminal generator. Secara umum, modul AVR generik memiliki terminal input sensor (sensing), input daya (power), dan output medan magnet (field/excitation).
Hubungkan kabel dari lilitan utama stator menuju terminal input ac pada modul AVR. Dalam siklus tertutup, sistem ini bertugas mengatur voltase hingga mencapai tingkat akurasi 1% sehingga pasokan listrik tetap konstan meski beban kerja generator berubah-ubah.
Berikutnya adalah menghubungkan terminal output dc (F+ dan F-) dari AVR menuju ke gulungan eksitasi (exciter field) rotor. Perhatikan kutub positif dan negatif secara jeli, sebab membalikkan kabel F+ dan F- dapat menyebabkan generator gagal memproduksi tegangan magnet.
Melakukan Kalibrasi dan Setting Voltase Generator
Setelah semua kabel terpasang rapi di terminalnya, saatnya menghidupkan mesin genset untuk melakukan pengujian awal. Biarkan mesin menyala dalam kondisi tanpa beban (no-load) terlebih dahulu selama beberapa menit guna memantau stabilitas putaran mesin.
Gunakan multimeter digital untuk membaca output tegangan ac pada stopkontak utama genset. Jika angka yang tertera belum menunjukkan nilai standar, Anda bisa menerapkan cara mengatur voltase genset lewat avr menggunakan obeng minus kecil pada komponen trimpot.
Sembari memperhatikan layar multimeter, putar trimpot bertuliskan VOLT secara perlahan searah jarum jam untuk menaikkan tegangan, atau berlawanan arah untuk menurunkannya. Pengaturan voltase eksternal ini dapat diatur sebesar +/-10% menggunakan komponen 1 k ohm 1 watt dengan setelan potensiometer atau trimpot eksternal jika Anda memasangnya pada panel luar.
Mengatur Respons Kecepatan Tegangan
Selain parameter voltase, Anda juga perlu memperhatikan trimpot bertuliskan STABILITY yang berfungsi mengatur kecepatan respon pengatur voltase otomatis. Pada tipe generik SX460, field current mampu mencapai 90% dalam waktu 20 ms, sedangkan voltase mesin bisa mencapai 97% dalam waktu 80 ms, dengan respon penuh dalam waktu 300 ms.
Jika Anda memutar trimpot stabilitas terlalu sensitif, tegangan justru akan membal memicu fluktuasi konstan. Putar sedikit demi sedikit hingga jarum atau angka pada multimeter menunjukkan posisi diam yang kokoh.
Memahami Proteksi Frekuensi Rendah
Modul AVR modern sudah dilengkapi dengan fitur perlindungan frekuensi atau UFRO (Under Frequency Roll-Off) untuk menjaga generator saat putaran mesin drop. Standar frekuensi listrik di Indonesia umumnya menggunakan frekuensi 50 Hz, sehingga setelan pengaman ini menjadi sangat vital.
Pada modul SX460, pengaturan awal perlindungan frekuensi berada pada 95% Hz dengan slope 170% jika frekuensi turun ke angka 30 Hz. Ketika putaran mesin melambat di bawah ambang batas tersebut, AVR secara otomatis memotong tegangan output untuk mencegah kerusakan akibat panas berlebih (thermal drift) sebesar 0.05% per derajat Celcius perubahan suhu ambien pengatur voltase.
Kasus nyata yang sering saya temui adalah operator bingung mengenai "kenapa lampu led merah di avr genset menyala" saat mesin baru dihidupkan. Lampu indikator LED merah tersebut menyala sebagai tanda bahwa fitur proteksi UFRO sedang aktif bekerja karena putaran mesin (RPM) belum mencapai kecepatan nominal standar atau frekuensi berada di bawah nilai batas.
Spesifikasi Teknis Modul AVR Tipe SX460
Untuk memudahkan proses instalasi dan pengecekan kecocokan komponen dengan kapasitas generator Anda, berikut adalah rangkuman data teknis batasan elektrikal yang wajib dipatuhi:
| Parameter Operasional | Nilai Spesifikasi |
|---|---|
| Maksimum Output Tegangan | 90V dc pada input 207V ac |
| Arus Kontinu | 4A DC |
| Arus Intermiten (Maks 10 Detik) | 6A |
| Hambatan Minimum Gulungan | 15 ohm |
| Akurasi Regulasi Voltase | 1% |
| Thermal Drift Per Derajat Celcius | 0.05% |
Pastikan nilai hambatan gulungan eksitasi genset Anda tidak berada di bawah angka 15 ohm agar tidak membebani transistor final pada modul AVR yang dapat mengakibatkan komponen tersebut meledak atau terbakar akibat overheat.
Solusi Mengatasi Hambatan Selama Instalasi
Apabila setelah pemasangan AVR baru ternyata tegangan generator masih belum keluar, jangan terburu-buru memvonis bahwa modul baru tersebut rusak. Langkah awal yang biasa saya lakukan adalah memeriksa sisa magnet (residual magnetism) pada inti besi generator dengan metode pemancingan dc secara manual menggunakan baterai eksternal.
Selain itu, kendala cara mengatasi tegangan genset tidak stabil pasca pergantian part sering kali disebabkan oleh kendurnya sekrup terminal atau kualitas kabel sensing yang buruk. Pastikan seluruh sambungan bersih dari korosi dan dijepit dengan kencang menggunakan skun kabel yang memadai.
Melakukan perawatan berkala dan pemantauan parameter voltase secara rutin merupakan kunci utama dalam menjaga keawetan sistem kelistrikan generator Anda. Pemasangan AVR dengan skema yang benar akan menjamin suplai daya listrik yang aman bagi seluruh peralatan elektronik sensitif di tempat Anda.
