Membaca kode warna resistor sering kali dianggap sebagai momok yang membingungkan bagi pemula di bidang elektronika. Namun, setelah saya mendalami polanya, menentukan nilai hambatan dari komponen kecil ini sebenarnya sangat sistematis dan mudah dipahami. Kuncinya terletak pada pemahaman urutan gelang warna yang melingkari tubuh komponen tersebut.
Saya melihat banyak orang langsung menyerah saat melihat deretan warna yang berjejer pada resistor. Padahal, sistem pengkodean ini dirancang dengan logika matematika yang sangat teratur. Mengetahui cara membaca kode warna resistor akan membantu Anda menganalisis komponen sirkuit tanpa harus selalu bergantung pada alat ukur multimeter.
Sistem penandaan yang kita gunakan saat ini tidak muncul begitu saja dalam semalam. Menurut catatan sejarah dari pihak WonderfulPCB, kode warna resistor pertama kali dibuat pada tahun 1920-an oleh Radio Manufacturers Association atau RMA. Langkah ini diambil karena ukuran komponen yang sangat kecil membuat pencetakan angka numerik biasa menjadi tidak praktis dan sulit dibaca.
Teknologi ini terus berkembang seiring dengan kebutuhan industri manufaktur perangkat elektronik global. Pada tahun 1930, perangkat radio yang menggunakan komponen dengan sistem resistor ini mulai dijual secara massal ke publik. Standardisasi ini terbukti efektif dalam mempermudah proses perakitan dan perbaikan perangkat komunikasi pada masa itu.
Hingga akhirnya, pada tahun 1952, sistem pengkodean warna ini resmi diadopsi sebagai standar global yang seragam. Penyeragaman ini memastikan bahwa insinyur dan teknisi di seluruh belahan dunia memiliki pemahaman yang sama. Saat ini, seluruh pengkodean warna serta kode penandaan resistor didefinisikan dalam standar internasional IEC 60062, yang juga mencakup aturan untuk kapasitor serta kode numerik seperti pada resistor SMD.
Memahami Struktur Gelang Berdasarkan Standar Internasional
Berdasarkan standar IEC 60062, produsen elektronik memproduksi komponen ini dengan jumlah garis penanda yang bervariasi. EIA menentukan kode warna resistor mulai dari 3 gelang, 4 gelang, hingga 6 gelang. Setiap variasi jumlah gelang tersebut memiliki tingkat akurasi dan fungsi pembacaan yang berbeda-beda.
Karakteristik Resistor Tiga dan Empat Gelang

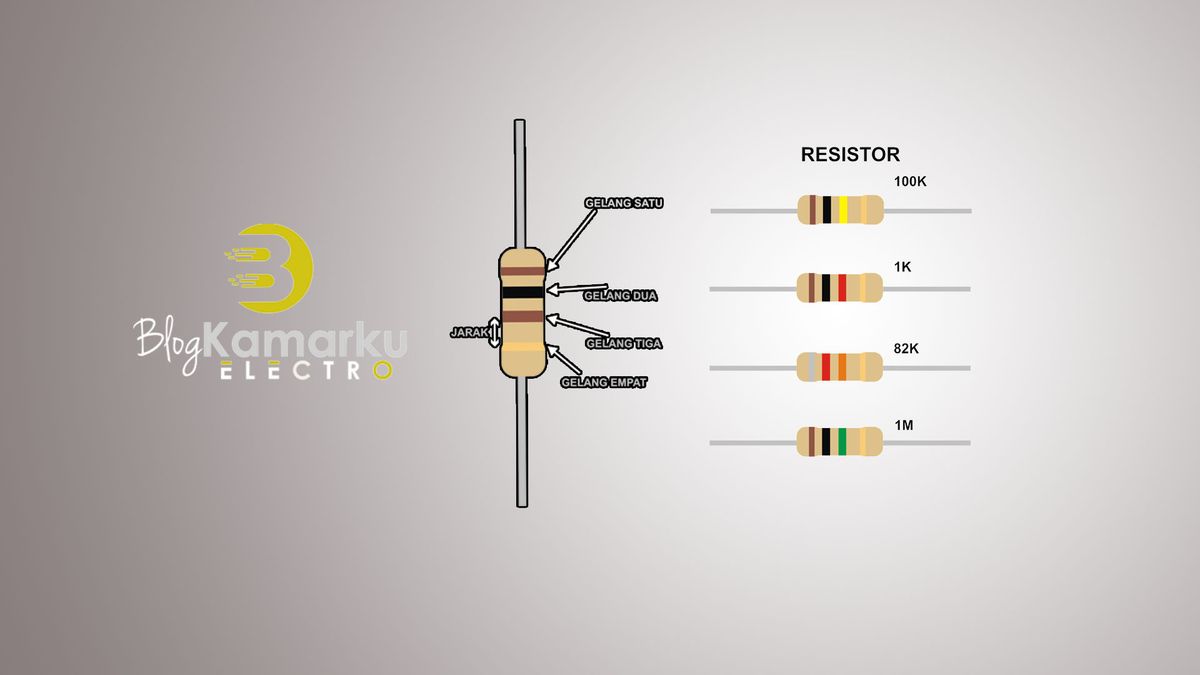

Tipe ini merupakan jenis yang paling sering dijumpai dalam sirkuit elektronik standar sehari-hari. Pada model 4 gelang, dua garis pertama merepresentasikan angka signifikan atau nilai dasar. Garis ketiga bertindak sebagai faktor pengali (multiplier), sedangkan garis keempat menunjukkan nilai toleransi.
Jika Anda menemukan komponen yang hanya memiliki 3 gelang warna, jangan panik atau menganggapnya rusak. Resistor dengan 3 gelang sebenarnya sama dengan tipe 4 gelang, namun tidak memiliki garis warna untuk toleransi. Berdasarkan aturan standar, komponen dengan 3 gelang secara otomatis memiliki nilai toleransi default sebesar 20 persen.
Karakteristik Resistor Lima dan Enam Gelang
Tipe lima dan enam gelang biasanya digunakan pada peralatan yang membutuhkan tingkat presisi tinggi. Pada model 5 gelang, terdapat tiga garis pertama yang berfungsi sebagai angka signifikan, diikuti gelang keempat sebagai pengali, dan gelang kelima sebagai toleransi. Kehadiran angka signifikan ketiga membuat nilai resistansi menjadi jauh lebih spesifik.
Sementara itu, tipe 6 gelang membawa parameter yang jauh lebih kompleks untuk kebutuhan industri khusus. Struktur pembacaan nilai hambatan dan pengalinya sama persis dengan tipe 5 gelang. Perbedaannya terletak pada gelang keenam yang berfungsi sebagai indikator koefisien temperatur, yang menunjukkan seberapa besar nilai resistansi berubah saat suhu komponen meningkat.
Tabel Acuan Kode Warna Berdasarkan Aturan IEC 60062
Untuk mempermudah proses penghitungan, Anda memerlukan tabel acuan baku yang mengacu pada standar internasional. Setiap warna memiliki bobot nilai yang konisten, baik sebagai angka dasar maupun sebagai faktor pengali sepuluh berpangkat.
| Warna Gelang | Angka Signifikan | Faktor Pengali | Nilai Toleransi |
|---|---|---|---|
| Hitam | 0 | 10^0 | – |
| Coklat | 1 | 10^1 | 1% |
| Merah | 2 | 10^2 | 2% |
| Emas | – | 10^-1 | 5% |
| Perak | – | 10^-2 | 10% |
Konversi satuan juga memegang peranan penting saat Anda membaca hasil akhir kalkulasi. Sesuai dengan konversi internasional, nilai 1 kΩ sama dengan 1.000 ohm. Sementara itu, untuk skala yang lebih besar, nilai 1 MΩ sama dengan 1.000.000 ohm.
Langkah Nyata Menghitung Nilai Hambatan Komponen
Mari kita bedah cara menghitung nilai hambatan ini dengan contoh riil agar Anda langsung paham polanya. Berdasarkan data teknis yang dihimpun oleh Anak Teknik, terdapat dua contoh kombinasi warna yang sangat umum ditemukan di lapangan.
Analisis Kasus Resistor Empat Gelang Contoh Pertama
Bayangkan Anda sedang memegang sebuah komponen dengan urutan warna coklat, hitam, merah, dan emas. Langkah pertama adalah mengidentifikasi bobot dari masing-masing warna tersebut berdasarkan tabel referensi standar.
- Gelang 1 (Coklat) menunjukkan angka 1
- Gelang 2 (Hitam) menunjukkan angka 0
- Gelang 3 (Merah) sebagai pengali menunjukkan nilai 10^2 atau 100
- Gelang 4 (Emas) menunjukkan nilai toleransi sebesar 5%
Gabungkan angka dari gelang pertama dan kedua sehingga membentuk angka 10. Setelah itu, kalikan angka tersebut dengan nilai pengali pada gelang ketiga, yaitu 10 dikali 100, yang menghasilkan total nilai resistansi sebesar 1 kΩ. Nilai toleransi 5% berarti hambatan aslinya secara aman terletak di rentang antara 950 Ω dan 1050 Ω.
Analisis Kasus Resistor Empat Gelang Contoh Kedua
Untuk contoh kasus kedua, kita ambil komponen dengan kombinasi warna coklat, coklat, merah, dan perak. Proses pembacaannya menggunakan logika yang sama persis dengan kasus sebelumnya.
- Gelang 1 (Coklat) menunjukkan angka 1
- Gelang 2 (Coklat) menunjukkan angka 1
Dua gelang pertama langsung membentuk angka dasar 11. Dari sini, Anda tinggal melihat warna gelang ketiga dan keempat untuk menentukan faktor pengali serta batas toleransi pergeseran nilai hambatannya yang bermutu perak sebesar 10%.
Membaca kode warna membutuhkan ketelitian visual yang tinggi, terutama saat membedakan warna yang mirip seperti coklat dan merah di bawah pencahayaan ruangan yang minim.
Kelemahan Nyata Sistem Kode Warna pada Komponen Fisik
Meskipun sistem penandaan berbasis standar IEC 60062 ini sudah bertahan selama puluhan tahun, saya harus bersikap kritis terhadap penerapannya di era modern. Sistem ini memiliki kekurangan fatal yang sering menyulitkan para teknisi di bengkel kerja sirkuit.
Masalah utama adalah faktor degradasi fisik akibat panas dan usia komponen. Ketika resistor bekerja keras dan terpapar suhu tinggi dalam waktu lama, warna tubuhnya cenderung hangus atau memudar. Warna merah bisa berubah kecoklatan, atau warna emas pada toleransi bisa mengelupas, sehingga mustahil dibaca secara visual.
Selain itu, faktor keterbatasan fisik manusia seperti kondisi buta warna parsial menjadi hambatan besar. Menentukan gradasi warna yang tipis pada ruang silinder berdiameter kurang dari 5 milimeter adalah sebuah tantangan nyata. Oleh karena itu, aplikasi kalkulator digital seperti yang tersedia di Google Play Store kini menjadi pendamping wajib untuk memverifikasi akurasi pembacaan manual Anda.
Langkah terbaik dalam memastikan nilai komponen ini adalah dengan selalu memadukan metode pembacaan visual dan pengukuran fisik menggunakan alat ukur. Gunakan kode warna sebagai langkah deteksi awal untuk memperkirakan nilai hambatan, lalu lakukan kalibrasi akhir menggunakan multimeter digital demi mendapatkan presisi angka yang mutlak sebelum komponen disolder ke sirkuit.
