Membuat catu daya sendiri di rumah sering kali menjadi proyek eksperimen yang memuaskan sekaligus menantang bagi para pencinta elektronika. Langkah merakit komponen ini sebenarnya tidak serumit yang dibayangkan jika Anda memahami diagram dasar dan fungsi tiap komponen penyearah tegangan. Saya melihat banyak pemula langsung menyerah ketika melihat jalur skema yang rumit, padahal inti dari sistem ini hanya mengubah arus bolak-balik menjadi arus searah stabil.
Artikel ini akan membedah secara kritis langkah demi langkah perakitan sistem daya mandiri agar Anda berhasil pada percobaan pertama. Membuat sistem pasokan daya mandiri membutuhkan ketelitian tinggi agar tegangan yang dihasilkan tidak merusak perangkat elektronik sensitif Anda. Target utama kita kali ini adalah menghasilkan tegangan keluaran (output) DC dari catu daya rumahan sebesar 12 volt secara konstan.

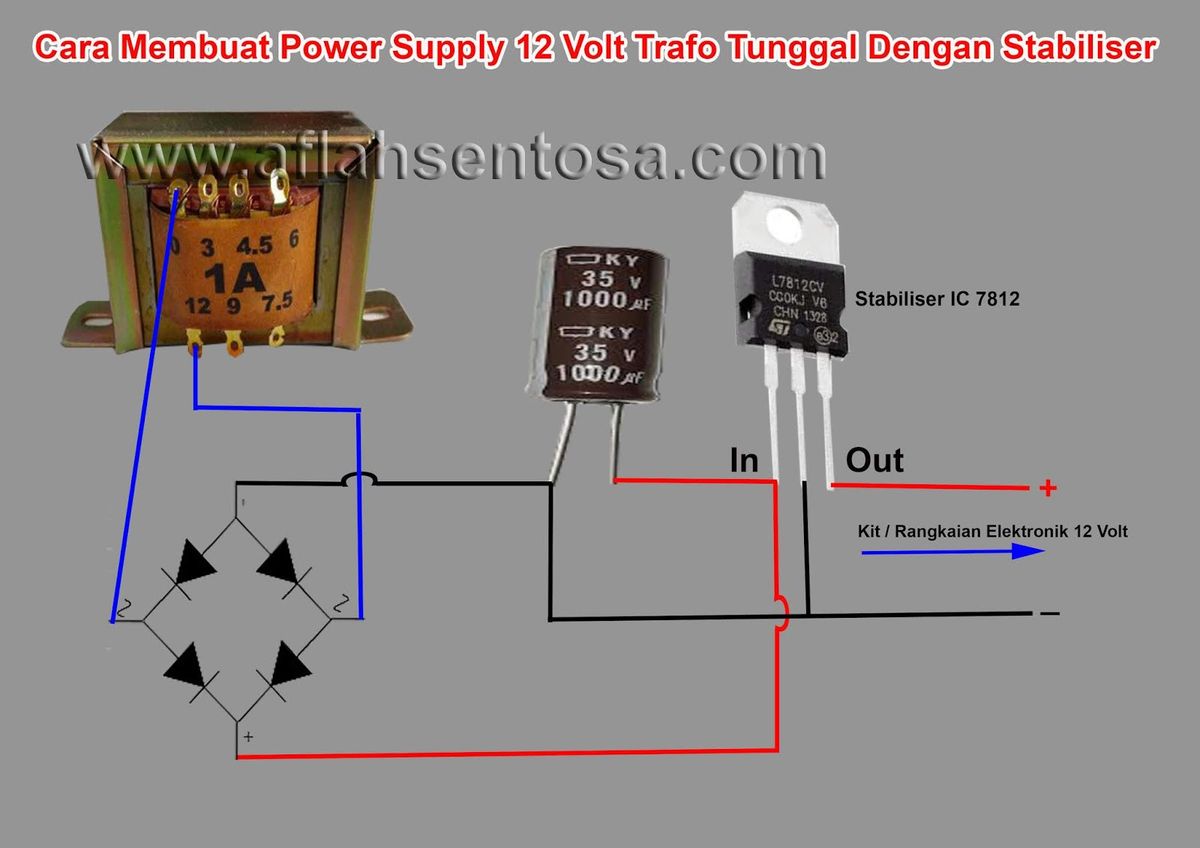

Komponen pertama yang wajib Anda siapkan adalah transformator step-down untuk menurunkan tegangan AC dari jala-jala listrik rumah menjadi tegangan rendah. Setelah tegangan diturunkan, arus tersebut masih berbentuk bolak-balik (AC) sehingga membutuhkan rangkaian jembatan penyearah khusus.
Untuk membangun jembatan penyearah yang kokoh, Anda membutuhkan 4 buah dioda penyearah yang dirangkai secara jembatan (bridge configuration). Pemasangan dioda ini tidak boleh terbalik karena berfungsi mengarahkan arus bolak-balik agar mengalir ke satu arah searah.
Menstabilkan Tegangan Melalui Penyaringan Kapasitor
Arus yang keluar dari jembatan dioda sebenarnya masih memiliki riak (ripple) yang sangat kasar dan belum bisa digunakan secara aman. Di sinilah peran komponen penyaring atau filter bekerja untuk meratakan gelombang tegangan tersebut menjadi garis lurus DC yang bersih.
Anda harus menggunakan spesifikasi kapasitas minimal untuk komponen kapasitor filter setidaknya 1000μF agar penyaringan riak tegangan berjalan optimal. Kapasitor dengan kapasitas di bawah standar tersebut akan membuat tegangan output tidak stabil dan memicu dengung pada perangkat audio.
Selain kapasitas mikrofarad, perhatikan juga batas aman ketahanan tegangan pada badan kapasitor yang Anda pasang. Anda wajib memilih spesifikasi ketahanan tegangan minimal untuk komponen kapasitor filter di atas 25V demi menghindari risiko komponen meledak akibat lonjakan daya.
Memilih kapasitor dengan batas tegangan yang terlalu mepet dengan voltase kerja adalah kecerobohan fatal yang sering dilakukan perakit pemula.
Mengunci Voltase Tetap Menggunakan IC Regulator
Tegangan yang sudah disaring oleh kapasitor biasanya masih mengalami fluktuasi tergantung pada naik-turunnya pasokan listrik utama dari PLN. Untuk mengunci agar voltase tetap berada pada level aman, kita wajib memasang komponen semikonduktor pengatur tegangan.
Lalu, "apa fungsi regulator 7812 pada catu daya" yang sering dibahas para teknisi? Komponen dengan nomor seri komponen regulator tegangan 7812 ini digunakan untuk memastikan output stabil di 12 volt tanpa peduli perubahan beban di ujung kabel.
IC regulator 7812 bertindak sebagai keran otomatis yang membuang kelebihan tegangan menjadi energi panas agar perangkat Anda menerima daya murni. Karena menghasilkan panas selama proses regulasi, saya sangat menyarankan Anda memasang lempengan aluminium pendingin (heatsink) pada bodi IC ini.
Memahami Struktur Distribusi Daya pada Perangkat Komputer
Prinsip kerja penyearah tegangan rumahan di atas sebenarnya serupa dengan sistem yang bekerja di dalam Power Supply Unit (PSU) komputer modern. Hanya saja, sistem komputer menuntut jalur distribusi yang jauh lebih kompleks dan presisi karena mengalirkan beberapa variasi voltase sekaligus. Jika dalam adaptor sederhana kita hanya memikirkan jalur positif dan negatif, pada komputer Anda akan berhadapan dengan belasan kabel berwarna-warni. Setiap warna kabel tersebut memiliki representasi tegangan tertentu seperti 3,3V, 5V, hingga 12V yang disalurkan melalui interkoneksi standar.
Memahami rancangan perkabelan ini sangat penting, baik saat Anda ingin memodifikasi PSU bekas menjadi adaptor serbaguna maupun saat merakit PC. Kesalahan dalam memahami fungsi pin kabel bisa berakibat fatal berupa korsleting yang membakar papan utama komputer Anda. Berikut adalah daftar jenis konektor utama dan konfigurasi pin standar yang terdapat pada unit catu daya komputer modern menurut data Intel:
- Konektor utama motherboard untuk mensuplai daya ke chipset utama.
- Konektor daya tambahan khusus untuk prosesor (CPU).
- Konektor daya tambahan untuk kartu grafis (GPU) performa tinggi.
- Konektor daya untuk media penyimpanan seperti harddisk dan SSD.
Konfigurasi Pin Konektor Motherboard dan CPU
Konektor terbesar yang akan langsung menarik perhatian Anda saat melihat internal komputer adalah kabel pasokan utama ke papan induk. Konektor ini memiliki total 24-pin pada konektor/kabel motherboard untuk menyalurkan daya ke chipset dan PCIe secara langsung.
Sistem komputer zaman dahulu hanya membutuhkan 20 pin, namun kebutuhan daya slot ekspansi modern memaksa penambahan 4 pin ekstra. Arus yang stabil pada jalur 24-pin ini menjadi kunci utama agar sistem komputer tidak mengalami crash saat beban kerja meningkat.
Selain jalur utama motherboard, komponen otak komputer atau prosesor juga memiliki jalur suplai mandiri yang terpisah demi kestabilan. Jalur ini menggunakan konfigurasi 4/8-pin pada konektor daya tambahan khusus untuk CPU yang terletak di dekat soket prosesor.
Variasi Jalur Daya Kartu Grafis Eksternal
Komponen yang paling rakus mengonsumsi daya dalam sistem komputer modern adalah kartu grafis atau GPU khusus untuk gaming dan rendering. Karena kebutuhan dayanya yang masif, produsen PSU menyediakan kabel PCIe dengan berbagai macam variasi kombinasi pin.
Unit catu daya berkualitas umumnya menyediakan berbagai kombinasi konfigurasi pin kabel PCIe/GPU yang disediakan oleh PSU, antara lain: 6, 8, 6+6, 8+6, 8+8, dan 8+8+8 pin. Fleksibilitas kombinasi pin ini dirancang untuk menyesuaikan tingkat konsumsi daya kartu grafis yang Anda gunakan. Kegagalan memasang seluruh pin yang diminta oleh kartu grafis akan membuat komputer menolak melakukan proses booting sistem.
Pastikan Anda menancapkan konektor ini hingga berbunyi klik untuk memastikan pin tembaga di dalamnya terhubung dengan sempurna tanpa kelonggaran. Untuk memudahkan pemahaman visual mengenai perbedaan jalur distribusi daya pada komputer, berikut adalah tabel komparasi jenis konektor standar berdasarkan standar industri komponen teknologi:
| Nama Konektor | Jumlah Pin Standar | Target Komponen Utama |
|---|---|---|
| Konektor Motherboard | 24-pin | Chipset & Slot PCIe |
| Konektor Daya CPU | 4/8-pin | Prosesor Utama |
| Konektor PCIe* GPU | 6 / 8 / 6+6 / 8+6 / 8+8 / 8+8+8 pin | Kartu Grafis Eksternal |
Kriteria Krusial Memastikan Keamanan Sistem Catu Daya
Membuat atau memilih unit pasokan daya tidak boleh hanya sekadar mencari komponen yang bisa menyala dan mengalirkan arus listrik. Faktor keamanan terhadap lonjakan arus (overcurrent) dan korsleting (short circuit) harus menjadi prioritas utama dalam skema rancangan Anda.
Pada adaptor buatan sendiri, pastikan Anda selalu memasang sekring (fuse) pada jalur input AC sebelum menyentuh kumparan transformator. Sekring ini berfungsi sebagai jembatan pemutus mekanis yang akan hancur jika terjadi hubungan arus pendek, sehingga kebakaran rumah bisa dicegah. Sementara pada sistem komputer, Anda harus jeli melihat sertifikasi proteksi internal yang tertanam di dalam sirkuit unit daya tersebut. Sistem proteksi seperti OVP (Over Voltage Protection) dan SCP (Short Circuit Protection) wajib ada untuk melindungi komponen berharga Anda.
Rangkaian catu daya buatan sendiri yang andal harus mengombinasikan transformator berkualitas, penyearah 4 buah dioda, penyaring kapasitor minimal 1000μF di atas 25V, serta IC regulator 7812. Kombinasi parameter teknis yang presisi ini menjamin pasokan tegangan 12 volt Anda bekerja bersih tanpa merusak perangkat elektronik rumahan.
