Sulit Pahami Alur Data Sistem? Ini Cara Membuat Communication Diagram UML

Memahami bagaimana setiap komponen dalam sistem saling berbicara sering kali menjadi tantangan terbesar bagi pengembang perangkat lunak. Tanpa visualisasi yang jelas, alur logika program dapat menjadi sangat rumit dan memicu kegagalan integrasi. Salah satu solusi terbaik untuk memecahkan masalah ini adalah dengan memahami cara membuat communication diagram yang terstruktur dengan baik.

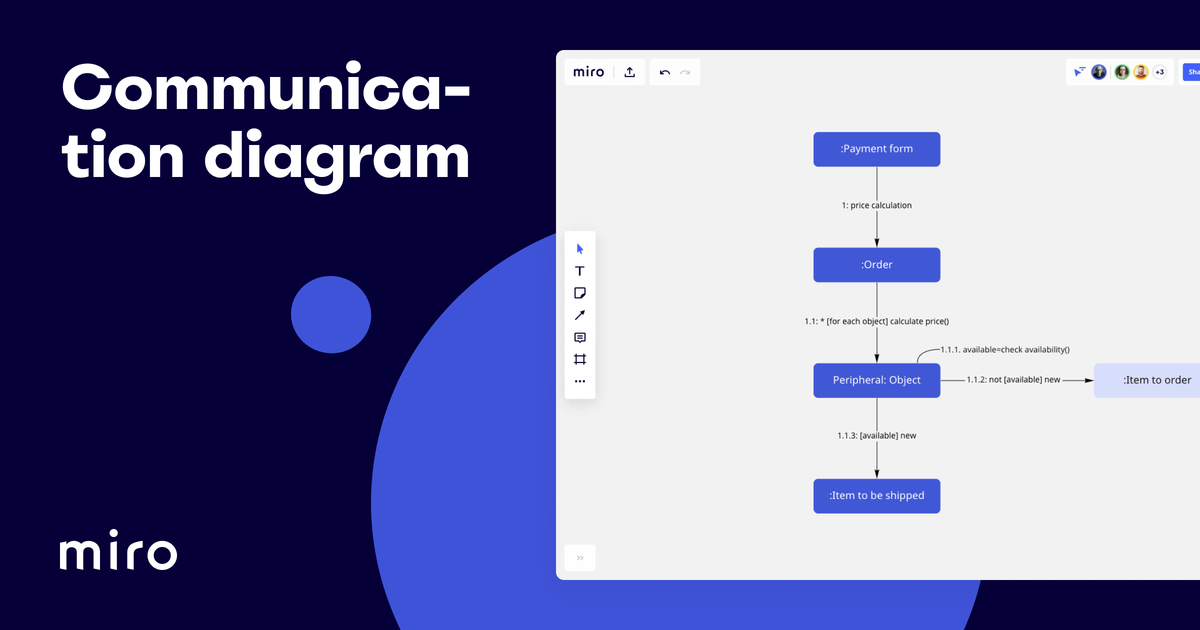

Communication diagram merupakan salah satu jenis diagram UML atau interaksi yang menggambarkan struktur interaksi di sekitar objek beserta hubungannya dengan yang lain. Berbeda dengan sequence diagram yang berfokus pada urutan waktu, diagram ini lebih menitikberatkan pada hubungan arsitektural antarobjek. Konsep dasar mengenai diagram interaksi ini telah banyak diulas oleh platform edukasi IT seperti ansoriweb dan sis.binus.ac.id.

Melalui panduan teknis ini, Anda akan mempelajari langkah demi langkah merancang diagram komunikasi yang efektif untuk menyelaraskan arsitektur sistem Anda.

Membuat diagram komunikasi membutuhkan ketelitian dalam mengidentifikasi objek-objek yang terlibat serta bagaimana pesan dilewatkan di antara mereka. Berdasarkan pengalaman saya dalam mendesain arsitektur perangkat lunak, kesalahan yang paling sering terjadi adalah kegagalan pembuat diagram dalam menentukan batasan objek, sehingga diagram menjadi terlalu padat dan sulit dibaca.

Berikut adalah urutan langkah yang jelas dan dapat langsung Anda eksekusi untuk membuat diagram komunikasi yang ideal:

1. Tentukan Konteks dan Batasan Sistem: Identifikasi usecase spesifik yang ingin Anda visualisasikan fungsinya. Jangan mencoba memasukkan seluruh sistem ke dalam satu diagram tunggal.
2. Identifikasi Objek dan Aktor: Daftarkan semua objek atau komponen sistem serta aktor luar yang berinteraksi langsung dalam skenario usecase tersebut.
3. Gambarkan Hubungan Antarobjek (Links): Tarik garis penghubung antarobjek yang saling berkomunikasi. Garis ini merepresentasikan jalur tempat pesan akan dikirimkan.
4. Definisikan Urutan Pesan dengan Penomoran: Berikan nomor urut yang logis pada setiap pesan untuk menunjukkan jalannya eksekusi program.
5. Tambahkan Detail Kondisional atau Perulangan: Masukkan ekspresi boolean atau tanda khusus untuk pesan yang memiliki syarat tertentu atau bersifat repetitif.

Memahami Notasi dan Format Penomoran Pesan

Dalam membuat diagram komunikasi, penomoran pesan adalah kunci utama karena diagram ini tidak memiliki sumbu waktu vertikal seperti sequence diagram. Anda harus sangat disiplin dalam menuliskan format pesan agar tim pengembang tidak salah menginterpretasikan alur logika sistem.

Format standar penomoran pesan biasanya menggunakan kombinasi angka, tanda baca, serta kondisi tertentu di dalam kurung siku. Mari kita bedah contoh urutan pesan yang lazim diterapkan dalam sistem pemesanan atau pencarian buku digital.

Komunikasi selalu dimulai dengan pesan pemicu utama. Urutan pertama biasanya berupa pesan berulang dengan jumlah waktu tidak ditentukan, yang ditandai dengan kode spesifik seperti 1 *: find_books (). Tanda bintang di sana menunjukkan adanya proses iterasi atau perulangan.

Setelah pesan awal berjalan, objek-objek lain akan mulai merespons sesuai dengan interaksi pengguna. Sebagai contoh, urutan deskripsi buku ditandai dengan kode 1.2 [interested]: view_book (). Pola ini menunjukkan bahwa pesan view_book () hanya akan dieksekusi jika kondisi di dalam kurung siku terpenuhi, yaitu ketika pengguna tertarik.

Selanjutnya, alur interaksi berlanjut pada tindakan transaksional. Urutan memasukkan buku ke keranjang belanja ditandai dengan kode 1.3 [memutuskan untuk membeli]: add_to_cart (). Penulisan kondisi yang ekspresif seperti ini membantu programmer memahami logika percabangan (if-statement) yang harus diimplementasikan pada kode program nantinya.

Pilihan Perkakas untuk Membuat Diagram

Untuk mengeksekusi langkah-langkah di atas, Anda memerlukan perangkat lunak pembuatan diagram yang andal dan mendukung standar UML terbaru. Pemilihan alat ini sangat memengaruhi produktivitas dan kolaborasi tim Anda.

• Microsoft Visio: Menyediakan template UML Deployment dan komponen interaksi yang sangat lengkap untuk kebutuhan korporat.
• Canva: Menyediakan fitur online whiteboard untuk sketsa diagram UML secara cepat bersama tim jarak jauh.
• Creately: Sangat baik untuk kolaborasi real-time dengan panduan otomatis pembuatan ragam diagram interaksi.
• Visual Paradigm: Perkakas tingkat profesional dengan fitur rekayasa balik (reverse engineering) dari kode ke diagram.

Perbandingan Standar Komponen pada Microsoft Visio

Bagi Anda yang bekerja di lingkungan perusahaan yang memerlukan dokumentasi formal, Microsoft Visio sering menjadi standar utama. Namun, penting untuk mengetahui variasi versi Visio yang Anda gunakan karena tidak semua versi menyediakan dukungan cetakan UML yang sama.

Sebagai gambaran teknis, berikut adalah tabel ketersediaan template dan kesesuaian standar pada beberapa versi Microsoft Visio komersial yang beredar di pasar saat ini:

Berdasarkan spesifikasi di atas, bentuk (shapes) pada stencil UML Deployment di Microsoft Visio telah sesuai dengan standar UML 2.5. Kesesuaian standar ini memastikan dokumentasi teknis yang Anda buat dapat dipahami secara universal oleh arsitek perangkat lunak di seluruh dunia.

Rekomendasi final saya untuk efisiensi kerja adalah selalu mulai memetakan interaksi dari sequence diagram terlebih dahulu jika alur waktu sistem sangat kompleks, lalu konversikan menjadi communication diagram untuk melihat kelemahan struktur hubungan antarobjek. Menggunakan perkakas yang mendukung standar UML 2.5 akan meminimalkan kesalahan komunikasi antara tim analis sistem dan tim pengembang perangkat lunak.
