Eksperimen membuat inverter sederhana belakangan ini kembali memicu rasa penasaran saya, terutama karena banyak yang meragukan efisiensinya. Banyak orang mengira bahwa menaikkan tegangan dari baterai kecil membutuhkan biaya mahal dan komponen yang rumit. Nyatanya, Anda bisa memanfaatkan limbah elektronik di sekitar rumah untuk menciptakan sistem pencahayaan darurat yang andal.
Melalui pendekatan yang tepat, komponen bekas yang terlihat tidak berguna justru bisa menjadi perangkat hemat energi yang sangat fungsional. Saya akan membedah secara kritis bagaimana sebuah trafo ferit mini dapat dipaksa bekerja melampaui batas ekspektasi konvensional. Proyek ini bukan sekadar teori, melainkan solusi taktis pemanfaatan barang bekas.
Trafo inti ferit bekerja dengan prinsip yang sangat berbeda jika kita bandingkan dengan trafo besi silikon konvensional yang sering ditemukan pada adaptor besar. Trafo ferit dirancang khusus untuk menangani frekuensi tinggi dengan efisiensi yang jauh lebih ketat.
Berdasarkan data teknis, spesifikasi trafo elektronik pada sistem power source puls menerapkan sistem denyut dengan kecepatan mencapai 30.000 denyutan dalam waktu 1 detik. Frekuensi kerja ini setara dengan 30 KHz, atau selang waktu 1/30.000 detik per denyut. Jika kita bandingkan secara langsung, perbandingan frekuensi ini memberikan gambaran performa yang sangat kontras di atas kertas. Frekuensi trafo elektronik 30 KHz tersebut terhitung 600 kali lebih besar dibandingkan dengan frekuensi listrik PLN yang sebesar 50 Hz.
Tingginya frekuensi kerja inilah yang membuat trafo ferit mampu memiliki ukuran fisik yang sangat mini namun tetap dapat menghasilkan transfer daya yang optimal tanpa mengalami panas berlebih.
Namun, karakteristik frekuensi tinggi ini juga menjadi tantangan tersendiri dalam proses perakitan manual. Anda tidak bisa begitu saja memberi tegangan searah statis tanpa adanya komponen pemutus dan penyambung arus yang bekerja super cepat.
Komponen Wajib Skema Mini Inverter Joule Thief TIP41
Untuk mempraktikkan cara membuat lampu led menyala dengan baterai kecil, Anda membutuhkan beberapa komponen esensial. Kelebihan dari proyek ini adalah sebagian besar bahannya bisa Anda temukan dari papan sirkuit pengisi daya ponsel yang sudah rusak. Komponen utama yang menjadi otak penggerak sakelar elektronik ini adalah transistor jenis NPN. Saya merekomendasikan penggunaan tipe Tip41 karena memiliki daya tahan thermal yang cukup baik untuk proyek mini inverter ini.
Selain transistor utama, Anda juga memerlukan hambatan atau resistor guna mengatur arus bias pada kaki basis transistor. Kombinasi komponen ini akan membentuk osilator mandiri yang memanfaatkan induksi balik dari kumparan trafo. Berikut adalah daftar komponen terstruktur yang wajib Anda siapkan sebelum memulai proses penyolderan:
- Resistor (R1) dengan nilai hambatan antara 16 ohm hingga 100 ohm.
- Kapasitor (C) berukuran 1000uf 6,3v sebagai penstabil tegangan input.
- Transistor NPN tipe Tip41 (bisa diganti dengan tipe alternatif seperti tip31 atau tip3055).
- Trafo jenis E ferrite mini transformer bekas charger handphone kondisi rusak.
- Baterai dry cell 1,5V tipe AA atau tipe D (baterai ABC Jumbo tipe D).
Penggunaan komponen alternatif seperti tip31 atau tip3055 diperbolehkan karena memiliki karakteristik saturasi yang mirip. Sementara untuk kapasitor, nilainya bisa diganti ke ukuran uf lain seperti 2200uf atau 4200uf, asalkan voltase di atas tegangan input.
Langkah Merakit Rangkaian Joule Thief Trafo Bekas HP

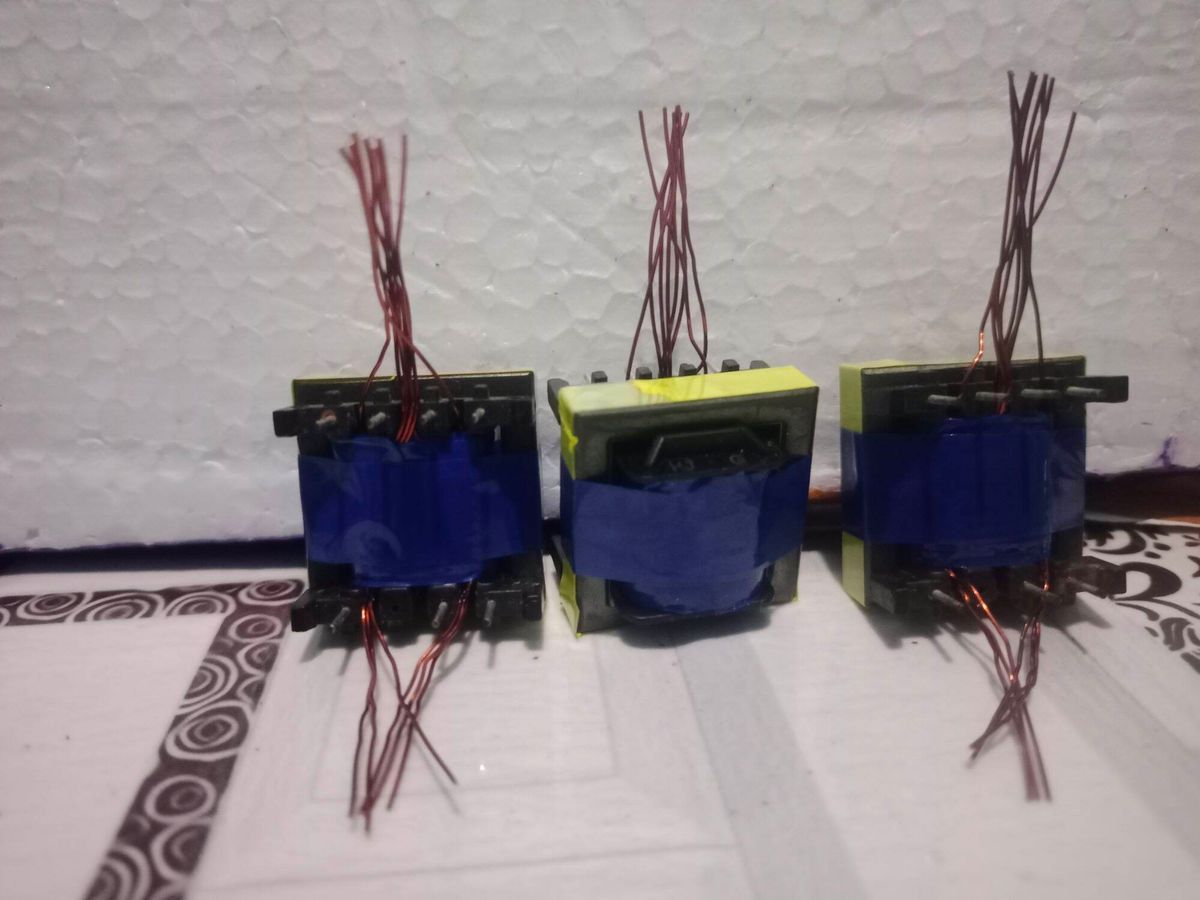

Proses perakitan diawali dengan mengidentifikasi kaki-kaki pada E ferrite mini transformer bekas yang sudah Anda bongkar. Trafo bekas charger ponsel umumnya memiliki dua kumparan utama yang terpisah, yaitu kumparan primer dan sekunder.
Langkah pertama adalah menghubungkan salah satu ujung kumparan primer dengan ujung kumparan sekunder untuk membentuk titik tengah atau CT buatan. Titik sambungan ini nantinya akan berfungsi sebagai jalur masuk utama untuk kutub positif dari sumber tegangan. Selanjutnya, hubungkan ujung kumparan primer yang tersisa ke kaki kolektor dari transistor Tip41.
Ujung kumparan sekunder lainnya dihubungkan ke salah satu kaki resistor 16 ohm hingga 100 ohm yang sudah disiapkan. Kaki resistor yang satunya lagi kemudian disambungkan langsung ke kaki basis pada transistor Tip41. Untuk mempermudah pemahaman konfigurasi kelistrikan ini, mari perhatikan spesifikasi batasan nilai komponen pada tabel di bawah.
| Nama Komponen | Nilai Minimum | Nilai Maksimum | Toleransi Voltase |
|---|---|---|---|
| Resistor Basis | 16 ohm | 100 ohm | – |
| Kapasitor Input | 1000 uf | 4200 uf | 6,3 V |
| Transistor NPN | TIP31 | TIP3055 | – |
| Tegangan Masuk | 1,5 V DC | 1,5 V DC | – |
Setelah bagian input terpasang, pasang kapasitor 1000uf 6,3v secara paralel dengan jalur input baterai untuk meredam lonjakan arus. Sambungkan kaki emitor transistor langsung ke kutub negatif dari baterai dry cell 1,5V Anda.
Jalur output bertegangan tinggi untuk menyalakan lampu diambil dari sisa lilitan sekunder yang tidak terhubung ke sirkuit osilator transistor. Di sinilah proses induksi elektromagnetik frekuensi tinggi akan menghasilkan tegangan output yang melonjak drastis.
Analisis Hasil Uji Coba Realistis dan Kelemahan Sistem
Berdasarkan data pengujian yang valid, cara menaikkan tegangan baterai 1.5v ke 220v dengan metode ini memberikan hasil yang cukup mengejutkan. Sistem ini mampu memeras sisa energi baterai hingga batas terendah yang tidak bisa dilakukan oleh perangkat elektronik biasa.
Data hasil uji coba menunjukkan bahwa dengan input 1 buah baterai ABC Jumbo tipe D, rangkaian mampu menyalakan 3 buah lampu LED 220V AC daya 5 watt. Lampu tersebut mampu menyala secara stabil dan terang selama kurang lebih 16 jam nonstop. Hasil ini tentu sangat impresif untuk sebuah sistem darurat yang dirakit dari komponen bekas. Efisiensi konversi daya pada trafo ferit mini terbukti mampu meminimalkan kerugian daya menjadi panas selama proses osilasi berlangsung.
Meski demikian, dari spesifikasi dan karakternya, menurut saya rangkaian ini memiliki kekurangan yang cukup krusial. Output yang dihasilkan oleh inverter sederhana ini tidak berupa gelombang sinus murni (pure sine wave), melainkan gelombang kotak dengan frekuensi yang sangat tinggi. Kondisi gelombang kotak frekuensi tinggi ini membuat rangkaian sangat tidak aman jika digunakan untuk beban induktif atau elektronik sensitif. Jangan sekali-kali mencoba menyalakan perangkat bermotor atau adaptor ponsel pintar menggunakan output dari rangkaian joule thief ini.
Penerapan Sistem Inverter pada Kebutuhan Daya Lebih Besar
Konsep pemanfaatan trafo ferit ini sebenarnya bisa dikembangkan untuk skala yang lebih besar, misalnya untuk kebutuhan sistem audio. Skema dasar osilator frekuensi tinggi tetap sama, namun membutuhkan kalkulasi lilitan dan rating komponen yang jauh lebih tinggi. Sebagai contoh, beberapa sistem modifikasi mencoba merancang inverter aki mobil untuk amplifier guna keperluan audio lapangan.
Sistem ini mengubah tegangan aki mobil yang umumnya sebesar 12 Volt DC menjadi tegangan simetris yang dibutuhkan oleh sirkuit amplifier. Spesifikasi tegangan audio amplifier jenis OCL biasanya memerlukan catu daya sebesar 30 Volt CT atau total berkisar 60V (2x30V). Untuk mencapai target tegangan tersebut dari input 12V, perhitungan jumlah lilitan pada trafo ferit harus benar-benar presisi.
Namun, membuat inverter daya besar dengan trafo ferit membutuhkan sistem kendali pulsa yang jauh lebih rumit, seperti menggunakan IC TL494 atau SG3525. Anda tidak bisa lagi hanya mengandalkan satu transistor tunggal seperti pada skema joule thief mini.
Kegagalan dalam merancang sirkuit penggerak pada daya besar berisiko tinggi merusak transistor daya dalam hitungan detik akibat arus bocor. Oleh karena itu, bagi pemula yang ingin belajar, menguasai sirkuit mini berkapasitas 1,5 Volt jauh lebih aman dan minim risiko kerugian materi. Rangkaian inverter mini berbasis trafo ferit bekas charger ponsel ini terbukti menjadi proyek edukasi yang sangat fungsional untuk penghematan energi. Pemanfaatan komponen bekas secara tepat mampu menghasilkan sistem pencahayaan darurat yang andal dengan modal yang sangat minim.
