Membuat trafo donat berkualitas tinggi tidak selalu harus menguras isi kantong untuk membeli inti besi pabrikan yang mahal. Pertanyaan seperti "gimana cara menekan biaya rakitan power amplifier?" sering kali menjadi topik hangat di kalangan pehobi audio rakitan.
Salah satu solusi paling cerdas dan ekonomis yang jamak dipraktikkan adalah memanfaatkannya sebagai bahan inti besi alternatif. Melalui teknik yang tepat, Anda bisa menerapkan cara membuat trafo toroid sendiri dari awal dengan memanfaatkan material seng talang yang mudah ditemukan di toko bangunan terdekat.
Metode pembuatan inti atau kern ini menuntut ketelitian ekstra tinggi, terutama dalam memastikan kerapatan gulungan seng agar tidak memicu getaran berlebih atau panas induksi. Berikut adalah panduan teknis mendalam mengenai langkah-langkah pembuatan hingga kalkulasi lilitannya.
Membuat inti besi dari seng talang membutuhkan perhitungan dimensi yang matang agar trafo mampu menghasilkan daya yang optimal sesuai kebutuhan perangkat elektronik Anda. Karakteristik seng talang yang cenderung lebih tipis dan memiliki permeabilitas magnetik berbeda dari baja silikon pabrikan membuat volume kern harus disesuaikan.
Sebagai contoh kasus nyata yang merujuk pada standar praktik teknisi berpengalaman, kebutuhan daya maksimal kern untuk membuat trafo 10A CT 45V adalah lebih dari 1080VA atau 1,08 KVA. Untuk mencapai target daya intermesing yang stabil seperti itu, bobot material tidak boleh terlalu ringan.
Berdasarkan cetak biru dari nanokaryamandiri.com, berat minimal kern toroid untuk trafo 10A CT 45V adalah 4 kg sampai 6 kg. Bobot ini memastikan bahwa kerapatan fluks magnetik di dalam inti besi buatan sendiri tersebut tetap terjaga dengan baik saat dialiri arus tinggi.
Dalam kasus yang sering saya temui di lapangan, banyak pemula gagal karena membuat kern yang terlalu tipis sehingga trafo cepat panas dan drop saat diberi beban berat. Oleh karena itu, Anda harus memotong dan menggulung seng talang hingga memenuhi standar dimensi fisik lintasan core yang ideal.
Dimensi Fisik Lintasan Core yang Ideal
Untuk mendapatkan performa trafo donat yang andal, Anda harus mengikuti referensi ukuran kern toroid atau lintasan core yang sudah teruji dalam praktik kelistrikan. Ukuran standar baku yang digunakan adalah diameter atau radius luar sepanjang 12 cm.
Selanjutnya, Anda perlu mengukur diameter atau radius dalam sebesar 6 cm. Serta ketebalan gulungan pelat yang diatur dengan tinggi persis 6 cm.
Dimensi fisik ini menjadi acuan mutlak sebelum Anda melangkah ke proses pemotongan seng. Pastikan lembaran seng dipotong lurus secara presisi menggunakan gunting baja ringan agar tingginya seragam di setiap sisi.
Langkah Demi Langkah Menggulung Kern Seng Talang

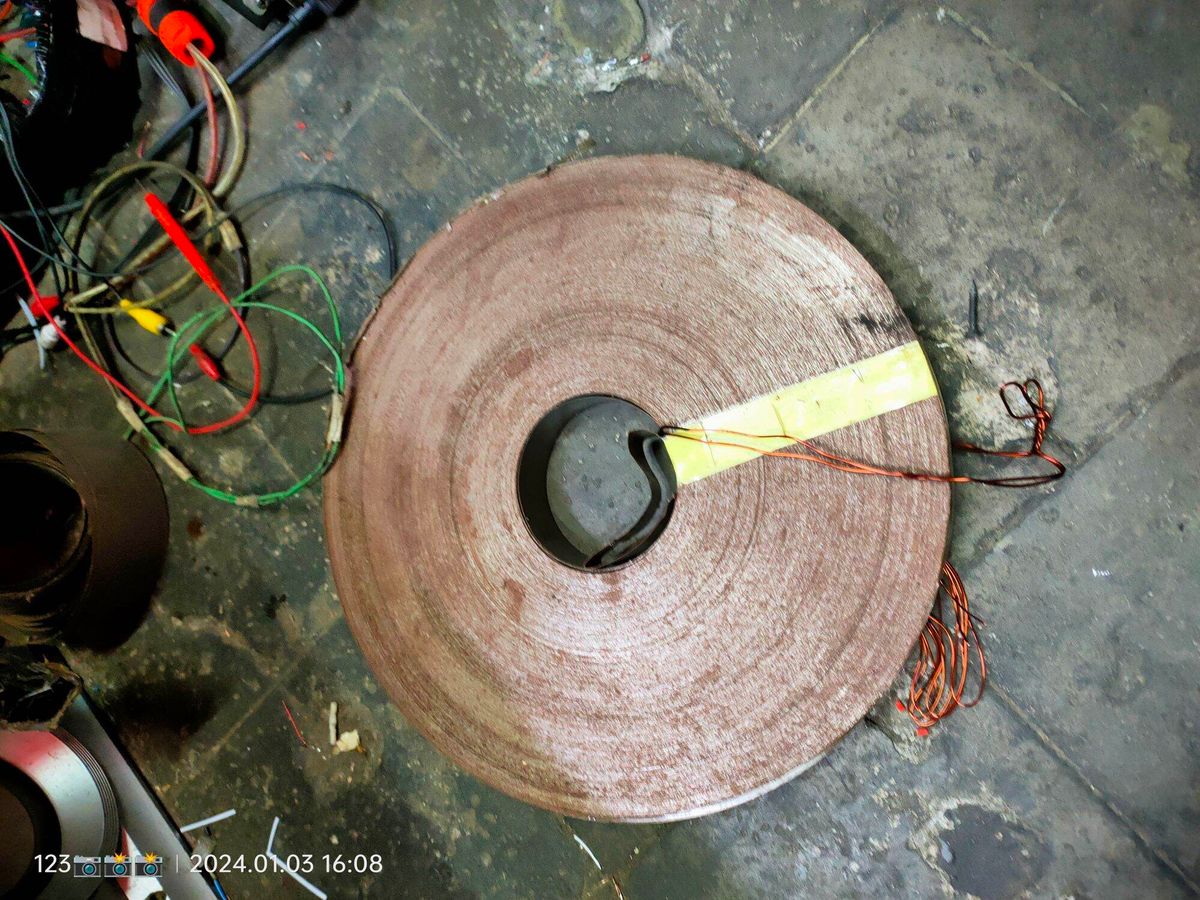

Proses pembentukan kern toroid dilakukan dengan metode gulung trafo toroid manual lembaran seng secara melingkar rapat. Ikuti tahapan sistematis berikut untuk memastikan kualitas hasil akhir inti besi buatan Anda:
- Siapkan silinder atau pipa pembantu dengan diameter luar 6 cm sebagai mal cetakan internal.
- Bersihkan permukaan seng talang dari lapisan minyak atau kotoran yang menempel menggunakan kain kering.
- Lilitkan lembaran seng talang ke pipa cetakan secara perlahan sambil terus ditekan sekuat mungkin agar tidak ada rongga udara di antara lapisan.
- Gunakan palu karet secara perlahan untuk meratakan sisi atas dan bawah gulungan seng agar tingginya tetap konsisten di angka 6 cm.
- Teruskan proses penggulungan manual ini hingga ketebalan dinding lingkaran mencapai radius luar sebesar 12 cm.
- Ikat ujung akhir gulungan seng menggunakan kawat pengikat atau las titik agar gulungan terkunci rapat dan tidak terurai kembali.
Kesalahan umum yang saya lihat adalah mengabaikan isolasi antar lapisan seng talang. Tanpa adanya lapisan isolasi tipis, arus eddy (eddy current) akan mengalir bebas di dalam inti besi dan menyebabkan trafo mengalami overheat dalam hitungan menit.
Untuk meminimalkan kerugian arus eddy pada kern seng talang, lakukan proses pembakaran ringan pada core yang telah selesai digulung untuk menghilangkan lapisan galvanisnya, atau lapisi seng dengan cat semprot tipis sebelum digulung kembali.
Rumus Menghitung Lilitan Trafo Toroid Hasil Modifikasi
Setelah fisik kern selesai dibuat, langkah krusial berikutnya adalah melakukan kalkulasi matematika untuk menentukan jumlah lilitan kawat tembaga. Jangan pernah menebak jumlah lilitan secara asal karena bisa berakibat fatal pada trafo.
Dilansir dari junot1993.blogspot.com yang dipublikasikan pada hari Jumat, 1 April 2016, terdapat rumus trafo toroid sederhana untuk menghitung luas lintasan core serta jumlah lilitan per volt yang bisa diaplikasikan langsung.
Pertama, hitung luas lintasan core dengan rumus sederhana: $$ext{Luas Lintasan} = (ext{Radius Luar} – ext{Radius Dalam}) imes ext{Tinggi} : 2$$
Menggunakan variabel ukuran kern kita sebelumnya, maka perhitungannya adalah: $$(12ext{ cm} – 6ext{ cm}) imes 6ext{ cm} : 2 = 18ext{ cm}$$
Langkah kedua adalah menentukan jumlah lilitan per volt (volt per turn) dengan rumus: $$ext{Lilitan per Volt} = ext{Frekuensi (50 Hz)} : ext{Luas core}$$
Berdasarkan luas lintasan $18ext{ cm}$, hasilnya adalah 2,7 lilitan/volt yang dibulatkan demi keamanan menjadi 3 lilitan/volt.
Spesifikasi Kawat dan Gulungan Komparatif
Dalam menentukan ukuran kawat trafo 10a, Anda memiliki pilihan untuk mengikuti standar reguler maupun spesifikasi alternatif yang disesuaikan dengan target voltase output akhir dari power supply yang ingin dibangun.
Tabel di bawah ini merinci perbandingan kebutuhan kawat tembaga untuk konfigurasi standar 45V CT berdasarkan data praktis kelistrikan:
| Bagian Gulungan | Ukuran Kawat (Sedang/Baik) | Jumlah Lilitan | Panjang Kawat | Estimasi Berat |
|---|---|---|---|---|
| Primer (Input 220V) | 0,9 mm / 1,1 mm | 612 lilit | 110 meter | 9,5 ons – 10 ons |
| Sekunder (Output 45V) | 1,4 mm / 1,6 mm | 250 lilit | 45 meter | 8 ons – 9 ons |
| Ekstra (Output 15V) | 0,5 mm | – | – | 0,3 ons |
Jika Anda membutuhkan tegangan yang lebih tinggi untuk sirkuit audio lapangan, terdapat spesifikasi alternatif trafo toroid 10A hasil uji praktek dengan input primer 0-220V dan output sekunder mencapai 65V CT 65V.
Berdasarkan catatan teknis junot1993.blogspot.com, ukuran kawat tembaga untuk spesifikasi alternatif trafo 10A 65V CT ini wajib diubah menjadi: primer sebesar 1,2 mm, sekunder seukuran 1,5 mm, dan sektor ekstra menggunakan kawat 0,8 mm.
Dengan menggunakan acuan nilai 3 lilitan/volt yang sudah kita hitung secara matematis sebelumnya, jumlah total lilitan untuk spesifikasi alternatif ini berubah secara proporsional. Gulungan primer membutuhkan sebanyak 660 lilitan ($220ext{V} imes 3$) dan gulungan sekunder memerlukan sebanyak 390 lilitan ($65ext{V} imes 2 imes 3$).
Teknik Menggulung Kawat pada Kern Seng Manual
Dari pengalaman saya menangani penggulungan manual, tantangan terbesar ada pada konsistensi ketegangan kawat tembaga saat melewati celah dalam donat yang sempit. JANGAN menggulung kawat langsung dari rol besarnya karena pasti akan kusut.
Alat bantu penggulungan manual yang digunakan berupa kayu dengan panjang 50 cm untuk melilitkan kawat terlebih dahulu. Metode ini lazim disebut dengan istilah "shuttle" atau palang kayu, di mana seluruh panjang kawat yang dibutuhkan dilepaskan dari rol dan dipindahkan ke bilah kayu tersebut.
Masukkan bilah kayu melewati lubang tengah kern seng talang secara bergantian, lapis demi lapis, sembari menariknya dengan kuat. Pastikan setiap lilitan kawat primer duduk rapat berdampingan tanpa saling tumpang tindih secara acak untuk menghindari terjadinya short-circuit internal akibat gesekan email kawat.
Gunakan kertas mika isolasi atau lakban kertas tebal berkualitas tinggi sebagai pembatas wajib antar lapisan gulungan primer, sekunder, maupun ekstra. Lapisan isolasi yang kokoh ini bertindak sebagai benteng pertahanan utama yang mencegah kegagalan isolasi akibat panas operasional trafo.
Gunakan penampang kawat tembaga murni dengan tingkat kemurnian tinggi demi menjamin efisiensi trafo dan meminimalkan kerugian daya. Inti besi dari seng talang memiliki densitas fluks yang lebih rendah dibanding besi silikon, sehingga kualitas tembaga dan kerapatan lilitan menjadi faktor penentu utama suksesnya proyek modifikasi trafo donat mandiri ini.
