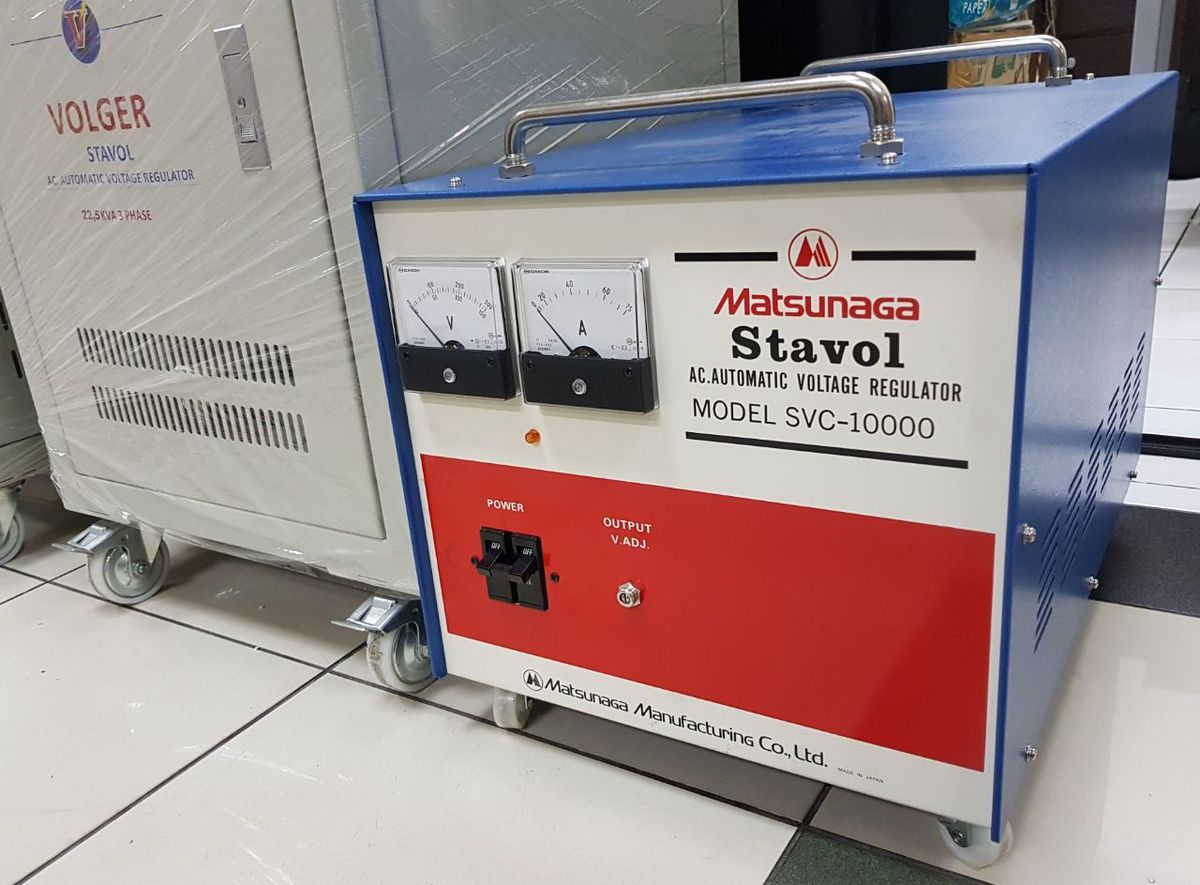

Menghadapi stavolt yang tiba-tiba tidak berfungsi tentu sangat mengganggu aktivitas harian Anda, terutama jika perangkat elektronik sensitif sedang menyala. Artikel ini akan membahas secara mendalam tentang cara memperbaiki stavolt mati agar Anda dapat mengembalikan fungsinya tanpa harus langsung membeli unit baru. Ketika alat ini mengalami kerusakan, perangkat elektronik yang terhubung langsung berisiko tinggi mengalami kerusakan fatal akibat fluktuasi arus.
Melalui penanganan yang tepat dan sistematis, masalah kelistrikan pada komponen penstabil tegangan ini sebenarnya bisa diatasi sendiri di rumah. Langkah awal sebelum membongkar casing adalah memahami mengapa sistem perlindungan ini gagal menyalurkan daya kelistrikan secara normal. Keluhan mengenai "stabilizer tidak keluar tegangan" merupakan salah satu jenis kerusakan yang paling sering dilaporkan oleh pengguna di berbagai forum teknisi.
Berdasarkan catatan teknis dari situs Baharelectronic, masalah ini umumnya berakar pada sistem pemutus arus otomatis atau kerusakan jalur utama PCB. Ketika tegangan masukan sumber dari PLN berada di angka 220 Volt namun output sama sekali kosong, penelusuran fisik wajib dilakukan.
Dalam kasus yang sering saya temui, sekring atau fuse yang putus menjadi tameng pertama yang mengorbankan diri saat terjadi lonjakan arus. Kesalahan umum yang saya lihat adalah pengguna langsung mengganti sekring tanpa memeriksa apakah ada korsleting pendek di komponen setelahnya.
Langkah Aman Membongkar dan Memeriksa Kabel Arus Utama
Sebelum menyentuh bagian dalam stabilizer, pastikan steker kabel utama sudah terlepas sepenuhnya dari stopkontak dinding rumah Anda. Keselamatan kerja kelistrikan adalah prioritas utama untuk menghindari risiko sengatan arus listrik bertegangan tinggi yang berbahaya.
Gunakan obeng plus yang disekat isolator karet untuk membuka seluruh sekrup penutup casing luar stavolt secara perlahan. Setelah penutup terbuka, amati susunan kabel input utama yang terhubung langsung dari jalur listrik luar bangunan Anda.
Kabel input sumber tegangan PLN yang standar terdiri dari beberapa warna dengan fungsi spesifik yang tidak boleh tertukar:
- Kabel arus fase yang umumnya menggunakan warna merah.
- Kabel grounding atau arde yang ditandai dengan warna kuning.
- Kabel nol atau netral yang menggunakan lapisan warna hitam.
Pastikan tidak ada sambungan kabel yang hangus atau terkelupas akibat panas berlebih selama masa operasional perangkat. Sambungan yang longgar pada kabel merah atau hitam sering kali menjadi pemicu utama stavolt mati total.
Mengganti Komponen Kontrol pada Rangkaian PCB yang Rusak
Jika kabel utama dalam kondisi baik namun alat tetap mati, perhatian harus dialihkan pada papan rangkaian elektronik utama. Rangkaian kontrol bertugas memonitor tegangan masuk dan memerintahkan motor servo untuk bergerak menyesuaikan fluktuasi arus. Dari pengalaman saya menangani berbagai jenis penstabil tegangan, komponen dioda pada rangkaian kontrol sangat rentan mengalami kebocoran arus. Periksa tipe dioda pada rangkaian kontrol yang biasanya menggunakan tipe IN4007 dengan bantuan alat ukur multimeter.
Selain dioda, transistor penggerak motor juga memegang peranan krulial dalam menjaga keseimbangan sistem mekanis pengatur tegangan. Skema sirkuit yang umum menerapkan tipe komponen transistor final pada PCB berupa seri S8550 dan S8050. Kedua transistor tersebut saling terhubung pada kaki basisnya untuk mengatur arah putaran dinamo servo secara bergantian. Jika salah satu transistor ini mati, sistem kontrol akan lumpuh dan memicu gejala "kenapa stavolt tidak mau berputar" saat tegangan bergeser.
Cara Cek Dinamo Stavolt Rusak dan Solusi Motor yang Macet
Dinamo servo merupakan jantung mekanis yang menggerakkan lengan karbon brush di atas kumparan toroidal untuk menyesuaikan induksi magnetik. Kerusakan pada bagian motor ini akan membuat sistem gagal memosisikan sikat karbon pada titik tegangan ideal.
Untuk memastikannya, Anda perlu menerapkan metode "cara cek dinamo stavolt rusak" dengan menyuntikkan tegangan eksternal secara langsung. Lepaskan dua kabel yang menuju ke motor servo, lalu hubungkan ke baterai internal berukuran 9 Volt. Jika motor berputar dengan lancar saat diberi tegangan langsung, berarti dinamo masih dalam kondisi prima.
Namun, jika dinamo tetap diam atau mengeluarkan suara mendengung yang berat, kumparan di dalam motor tersebut dipastikan sudah terbakar. Sikat karbon yang aus atau tumpukan kotoran tembaga pada permukaan kumparan juga bisa menyebabkan pergerakan mekanis menjadi terhambat. Bersihkan permukaan kumparan tembaga menggunakan ampelas halus berukuran 1000 secara perlahan hingga lapisan oksidasi bersih.
Dampak Buruk Tegangan Stavolt Turun Terhadap Perangkat Elektronik
Mengabaikan kondisi penstabil tegangan yang mulai tidak stabil dapat memicu kerusakan berantai pada peralatan elektronik sensitif di rumah Anda. Salah satu indikasi awal yang sering muncul adalah adanya "penyebab tegangan stavolt turun" secara drastis di bawah ambang batas aman.
Tegangan output normal pada stavolt seharusnya berada konstan pada rentang 220–240 Volt AC demi menjaga performa sirkuit power supply. Jika pasokan arus ini merosot tajam, komponen internal perangkat elektronik akan dipaksa bekerja lebih keras guna menarik daya. Sebagai contoh kasus yang dilaporkan oleh pengguna di platform adeopals, fluktuasi tegangan ini kerap menyebabkan masalah pada perangkat visual. Gejala seperti kerusakan yang mengharuskan Anda "memperbaiki TV Sharp berkedip merah" merupakan akibat langsung dari pasokan daya sirkuit yang tidak stabil.
Pada kasus yang lebih parah, kondisi tegangan drop ini memicu gangguan sirkuit proteksi internal pada televisi tabung generasi lama. Masalah seperti "tv sharp wonder matot lampu kedip" sering terjadi akibat rusaknya komponen flyback akibat pasokan tegangan yang naik turun. Untuk memberikan gambaran teknis mengenai beban kerja sirkuit TV Sharp Wonder berukuran 14 inci dan 21 inci, berikut adalah detail komponen yang kerap terdampak akibat stavolt yang rusak:
| Ukuran Layar | Tipe Flyback (FBT) | Susunan Data Pin Utama |
|---|---|---|
| 14 inci | F0193PEN1-SA | COL_B+115V_GND_40V_12V/16V_AFC_185V_GND_H_ABL |
| 21 inci | F0194PEN1-SA | COL_B+115V_GND_40V_12V/16V_AFC_185V_GND_H_ABL |
Apabila sirkuit flyback tersebut kekurangan pasokan daya konstan 220 Volt dari stavolt, parameter tegangan sekunder `B+115V` akan terganggu. Hal inilah yang memicu sistem proteksi mikrokontroler mendeteksi error dan mengunci perangkat dalam mode mati total berkedip.
Cara Membedakan Komponen Asli dan Ciri Stabilizer Palsu
Banyaknya perangkat penstabil tegangan murah di pasaran menuntut kejelian Anda dalam memeriksa keaslian material internal yang digunakan. Menggunakan produk tiruan sangat berbahaya karena sirkuit proteksinya sering kali tidak berfungsi dan rawan memicu kebakaran sirkuit rumah.
Berdasarkan panduan belanja dari awipunna, mengenali "ciri stabilizer palsu" dapat dilakukan dengan memeriksa bobot total transformator toroidal sirkuit. Produk tiruan umumnya menggunakan gulungan aluminium berlapis warna tembaga yang bobotnya jauh lebih ringan daripada tembaga murni.
Opsi tegangan keluaran ganda pada stavolt asli selalu menyediakan terminal fisik terpisah untuk output 110 Volt dan 220 Volt secara akurat. Sementara pada produk tiruan, terminal 110 Volt sering kali hanya berupa hiasan kosmetik tanpa ada sambungan trafo sekunder di dalamnya.
Pengujian Akhir Tegangan Output untuk Memastikan Sistem Normal
Setelah seluruh proses penggantian dioda IN4007 maupun transistor S8550 selesai dilakukan, langkah berikutnya adalah melakukan pengujian fungsionalitas unit. Pastikan tidak ada sisa potongan timah solder yang tertinggal di atas permukaan jalur papan sirkuit PCB. Pasang kembali penutup casing secara sebagian tanpa memasang sekrupnya terlebih dahulu untuk mempermudah akses jika sirkuit memerlukan kalibrasi ulang.
Hubungkan steker stavolt ke sumber daya PLN, lalu posisikan sakelar utama ke arah sumbu menyala. Gunakan avometer digital pada mode pengukur arus bolak-balik untuk mengukur nilai tegangan pada lubang outlet bagian belakang unit. Pastikan jarum indikator panel depan bergerak ke tengah dan nilai pada layar multimeter menunjukkan angka stabil di kisaran 220 Volt.
Biarkan perangkat menyala tanpa beban selama kurang lebih lima belas menit untuk memantau apakah ada peningkatan suhu yang ekstrem. Jika transformator tetap dingin dan motor servo merespons perubahan arus dengan halus, maka proses perbaikan sirkuit telah berhasil sepenuhnya.
