Kipas angin mendengung atau putarannya melambat sering kali disebabkan oleh kegagalan jalur kelistrikan atau salah menyambung kabel dinamo baru. Masalah ini memerlukan pemahaman yang tepat mengenai arti warna kabel motor kipas angin agar unit dinamo tidak terbakar saat dihubungkan ke sumber listrik. Menentukan jalur kecepatan atau speed pada motor kipas angin sebenarnya bisa dilakukan dengan mudah jika Anda memahami skema dasar kumparan gulungan.
Ketika menemukan kasus "kipas angin tidak berputar hanya mendengung", fokus utama perbaikan harus langsung tertuju pada bagian motor listrik.
Kondisi mendengung menandakan bahwa arus listrik sebenarnya sudah masuk ke dalam kumparan dinamo, tetapi tidak ada daya putar yang cukup kuat. Dari pengalaman saya menangani berbagai jenis kipas, dengungan ini sering kali berakar dari kerusakan kapasitor atau kesalahan menentukan kabel speed.
Kapasitor yang melemah membuat kumparan utama kehilangan torsi awal untuk menggerakkan poros rotor yang menahan beban baling-baling. Selain itu, masalah kelistrikan ini juga kerap memicu pertanyaan di kalangan pemilik rumah mengenai "kenapa kipas angin berdiri putarannya lambat" saat baru dinyalakan.
Putaran yang lambat biasanya menjadi fase awal sebelum dinamo benar-benar macet total dan hanya mengeluarkan suara getaran listrik. Jika Anda mengganti dinamo bawaan dengan suku cadang baru, kesalahan kecil dalam menyambung urutan kabel kecepatan bisa berakibat fatal bagi komponen.
Memahami Arti Warna Kabel Motor Kipas Angin di Pasaran
Suku cadang mesin motor kipas angin saat ini dijual bebas di pasaran dalam dua jenis utama, yaitu jenis berkabel 4 dan berkabel 5.
Berdasarkan data teknis dari bengkelmaster.blogspot.com, warna umum pada kabel motor kipas angin meliputi putih, merah, biru, hitam, dan kuning. Setiap pabrikan memiliki standar tersendiri, namun umumnya motor kipas angin dengan 4 kabel diaplikasikan pada jenis kipas angin berdiri. Sementara itu, motor kipas angin dengan 5 kabel biasanya lebih sering digunakan pada jenis kipas angin kotak atau dikenal sebagai box fan.
Memahami standar warna kabel merupakan langkah krusial untuk mencegah terjadinya korsleting listrik yang bisa merusak gulungan tembaga baru.

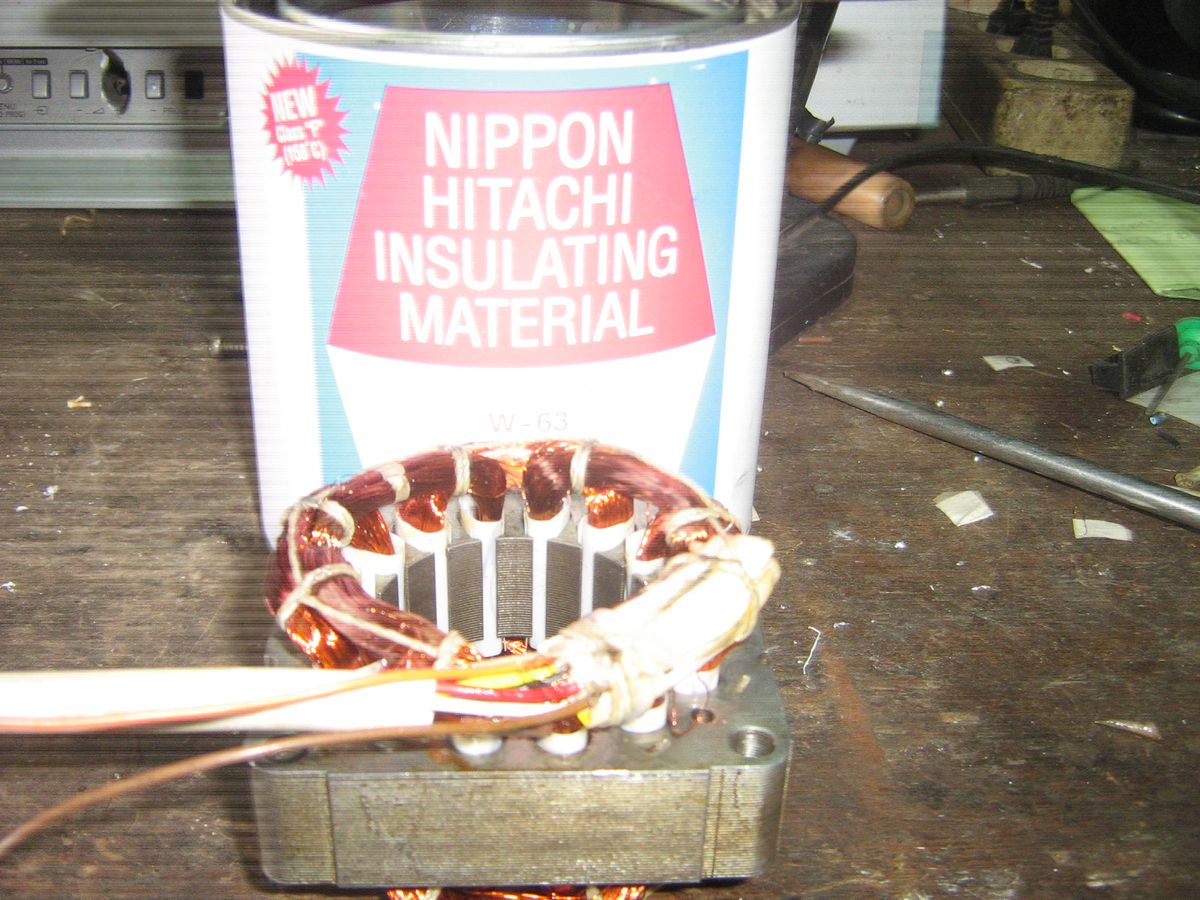

Pada beberapa unit motor kipas angin tertentu, kabel yang keluar dari gulungan terbagi menjadi bagian 2 kabel dan bagian 4 kabel.
Dilansir dari elektronikabersama.web.id, bagian yang terdiri dari 2 kabel biasanya memiliki warna kuning-kuning atau dikombinasikan dengan warna biru-biru. Bagian kabel yang berjumlah 2 buah tersebut memiliki fungsi khusus untuk disambungkan secara langsung ke komponen kapasitor eksternal.
Sedangkan untuk bagian yang terdiri dari 4 kabel, warna yang sering dijumpai adalah warna kuning, putih, biru, dan hitam. Pengatur putaran kipas angin itu sendiri memiliki 3 tingkatan kecepatan, yaitu angka 1 untuk lambat, 2 untuk sedang, dan 3 untuk cepat.
Berikut adalah tabel acuan umum pengelompokan fungsi kabel berdasarkan warna yang beredar pada komponen suku cadang di pasar Indonesia.
| Warna Kabel Utama | Jenis Kipas 4 Kabel | Jenis Kipas 5 Kabel | Fungsi Kelistrikan |
|---|---|---|---|
| Putih | Jalur Utama / Nol | Speed 1 (Lambat) | Arus AC / Kecepatan |
| Biru | Speed 1 (Lambat) | Speed 2 (Sedang) | Kecepatan Putaran |
| Merah | – | Speed 3 (Cepat) | Kecepatan Tinggi |
| Hitam | Speed 3 (Cepat) | Jalur Utama / Nol | Arus AC / Utama |
| Kuning | Kapasitor | Kapasitor | Pemicu Awal |
Langkah Demi Langkah Cara Mengukur Dinamo Kipas Angin
Jika warna kabel pada dinamo Anda tidak sesuai dengan standar umum, Anda wajib menerapkan "cara mengukur dinamo kipas angin" menggunakan multimeter.
Langkah ini sangat penting untuk mencari tahu nilai hambatan atau resistansi dari masing-masing kabel yang keluar dari gulungan motor. Sesuai panduan dari lingualeo.com, kabel dengan nilai hambatan terbesar merupakan jalur yang terhubung dengan kapasitor dan jalur utama listrik. Persiapkan multimeter digital atau analog Anda, lalu atur sakelar selektor pada posisi Ohm meter dengan skala pengukuran X10 atau X100.
- Pilihlah satu kabel secara acak untuk dijadikan sebagai kabel acuan awal pengukuran menggunakan probe multimeter.
- Tempelkan probe hitam pada kabel acuan tersebut, kemudian tempelkan probe merah ke tiga kabel lainnya satu per satu secara bergantian.
- Catat dengan cermat setiap nilai hambatan atau resistansi yang ditunjukkan oleh jarum atau layar digital multimeter Anda.
- Lakukan pemicuan ulang dengan memindahkan probe hitam ke kabel kedua, lalu ukur kembali sisa kabel yang tersedia.
- Pahami bahwa kabel yang menghasilkan nilai resistansi paling rendah saat diukur merupakan jalur untuk tingkat kecepatan paling tinggi atau speed 3.
Dalam kasus yang sering saya temui di lapangan, kegagalan menentukan kabel ini disebabkan karena teknisi terburu-buru tanpa mengukur nilai hambatan.
Kabel dengan nilai hambatan menengah akan menjadi speed 2, sementara kabel dengan hambatan tertinggi di jalur kontrol menjadi speed 1.
Melalui pengukuran nilai resistansi yang presisi, Anda dapat memetakan jalur gulungan tanpa perlu khawatir salah menyambungkan arus tegangan tinggi.
Cara Menyambung Kabel Kipas Angin 4 Kabel pada Jenis Kipas Berdiri
Setelah berhasil memetakan semua fungsi kabel melalui pengukuran hambatan, sekarang Anda bisa melakukan proses penyambungan kabel secara aman.
Teknik "cara menyambung kabel kipas angin 4 kabel" membutuhkan ketelitian tinggi agar sambungan tidak longgar dan memicu panas berlebih.
Pastikan seluruh aliran listrik ke stopkontak sudah dicabut total sebelum Anda mulai mengupas ujung-ujung kabel tembaga tersebut.
- Kupas ujung isolasi kabel sepanjang kurang lebih 1 sentimeter menggunakan tang pengupas kabel khusus agar serabut tembaga tidak putus.
- Sambungkan kabel jalur utama langsung ke salah satu kabel dari kabel colokan listrik jala-jala rumah Anda.
- Hubungkan kabel speed 1, speed 2, dan speed 3 ke pin sakelar tombol pengatur kecepatan sesuai urutan angka masing-masing.
- Solder setiap sambungan kabel secara merata untuk memastikan arus listrik mengalir sempurna tanpa ada hambatan mekanis.
- Bungkus setiap titik sambungan menggunakan isolasi selang bakar atau isolasi kabel hitam berkualitas tinggi agar tidak terjadi korsleting.
Kesalahan umum yang saya lihat adalah mengisolasi kabel secara longgar sehingga rawan lepas saat terkena getaran motor kipas.
Gunakan pelindung tambahan pada area sambungan di dalam casing kipas untuk melindunginya dari jepitan baut bodi.
Metode Membaca Skema Kabel Kipas Angin Kotak dengan Benar
Untuk jenis kipas angin kotak, konfigurasi kabel sedikit berbeda karena biasanya menggunakan skema 5 kabel dengan tambahan sakelar rotari. Menerapkan "cara membaca skema kabel kipas angin kotak" memerlukan ketelitian dalam melihat gambar diagram yang biasanya tertera pada stiker dinamo. Pada diagram tersebut, garis-garis jalur listrik akan menunjukkan bagaimana arus mengalir melintasi kapasitor menuju gulungan bantu dan gulungan utama.
Jalur kecepatan pada box fan umumnya memanfaatkan urutan warna putih untuk kecepatan rendah, biru untuk sedang, dan merah untuk kecepatan tinggi.
Sambungan kabel hitam pada tipe ini bertindak sebagai common listrik yang langsung menuju ke sumber tegangan tanpa melewati sakelar tombol. Pastikan Anda selalu memeriksa kondisi fisik kabel dari tekukan ekstrem yang bisa menyebabkan serabut tembaga di dalam isolasi putus. Penyambungan yang sesuai dengan skema bawaan pabrik akan mengembalikan performa putaran kipas angin kotak Anda menjadi kencang dan senyap.
Pemeriksaan akhir menggunakan multimeter setelah proses penyambungan selesai sangat disarankan untuk memastikan tidak ada jalur yang terhubung singkat ke bodi besi dinamo.
