Menentukan ukuran kabel grounding rumah dengan tepat menjadi langkah krusial yang sering kali dilewati oleh pemilik bangunan saat membangun sistem kelistrikan. Padahal, kesalahan kecil dalam memilih diameter penampang kabel arde ini bisa berdampak fatal pada keamanan seluruh instalasi listrik domestik. Sistem arde atau pembumian berfungsi mengalirkan arus bocor langsung ke tanah sehingga penghuni rumah terhindar dari sengatan listrik berlebih.
Tanpa perhitungan matang mengenai ukuran kabel arde, sistem perlindungan ini tidak akan bekerja optimal saat terjadi korsleting atau lonjakan beban. Banyak pemilik rumah tidak menyadari bahaya laten dari instalasi listrik yang dipasang asal-asalan tanpa perhitungan penampang konduktor yang sesuai standar. Ketidaktahuan ini memicu pertanyaan mendasar di kalangan masyarakat mengenai "kenapa kabel listrik bisa terbakar" saat terjadi hubungan arus pendek.
Berdasarkan data Kepala Dinas Penanggulangan Kebakaran dan Penyelamatan DKI Jakarta, terdapat 1.112 kasus kebakaran yang terjadi di Jakarta pada periode Januari–Agustus 2023. Dari total kejadian tersebut, sebanyak 42 kasus di antaranya disebabkan oleh faktor kegagalan listrik, termasuk ketiadaan perlindungan arde yang mumpuni.
Dalam kasus yang sering saya temui di lapangan, kabel arde yang terlalu kecil akan meleh terlebih dahulu sebelum sekring atau MCB memutus arus. Hal inilah yang memicu percikan api berujung kebakaran struktural skala besar.
Langkah Menentukan Ukuran Kabel Arde Sesuai Aturan PUIL 2011
Menentukan dimensi penampang konduktor pembumian tidak boleh berdasarkan tebakan semata karena industri kelistrikan Indonesia telah mengatur hal ini secara ketat. Anda harus merujuk pada standar Persyaratan Umum Instalasi Listrik atau PUIL 2011 sebagai dasar kalkulasi utama.
- Periksa kapasitas daya listrik utama dan ukuran kabel phase terpasang di bangunan Anda.
- Sesuaikan diameter kabel arde minimum dengan kategori beban bangunan untuk memastikan keandalan hantaran arus bocor.
- Gunakan tabel referensi standar baku dari PUIL 2011 untuk mencocokkan luas penampang tembaga yang dibutuhkan.
- Pastikan material konduktor menggunakan tembaga murni demi konduktivitas optimal menuju pasak bumi.
Kesalahan umum yang saya lihat adalah menganggap semua kabel arde berukuran sama untuk segala jenis bangunan. Pemahaman keliru tersebut sangat membahayakan instalasi listrik jangka panjang.
Spesifikasi Kabel Grounding Rumah Tangga
Untuk instalasi domestik dengan beban kecil hingga sedang, ukuran konduktor yang digunakan relatif lebih fleksibel namun tetap memiliki batas minimal. Berdasarkan panduan teknis tridinamika.com, kabel tembaga berpenampang 2,5 mm² hingga 6 mm² wajib diaplikasikan pada rumah tinggal.
Jika rumah Anda menggunakan daya listrik standar hingga 2200 VA, penampang 2,5 mm² umumnya sudah mencukupi kebutuhan proteksi harian. Namun, untuk hunian dengan perangkat elektronik besar seperti AC jamak atau pemanas air, opsi 4 mm² hingga 6 mm² jauh lebih direkomendasikan.
Kebutuhan Instalasi Industri Ringan dan Berat
Bergeser ke sektor komersial atau bangunan industri ringan dengan beban mekanis yang lebih besar, diameter kabel grounding harus ditingkatkan secara signifikan. Standar mengharuskan penggunaan kabel berukuran 10 mm² hingga 16 mm² pada area kerja sektor ini.
Sementara itu, untuk instalasi industri berat atau sistem proteksi eksternal seperti penangkal petir, kebutuhannya jauh lebih masif lagi. Anda wajib menyediakan kabel berpenampang 25 mm² atau lebih guna menahan lonjakan arus ekstrem dalam hitungan milidetik.
| Kategori Instalasi Bangunan | Beban Sistem Listrik | Ukuran Minimal Penampang Kabel |
|---|---|---|
| Rumah Tangga | Kecil hingga Sedang | 2,5 mm² s.d. 6 mm² |
| Industri Ringan | Besar | 10 mm² s.d. 16 mm² |
| Industri Berat / Penangkal Petir | Sangat Besar | 25 mm² atau lebih |
Panduan Memilih Kabel Penangkal Petir Berdasarkan Jenisnya
Sistem pembumian luar ruang untuk menyalurkan sambaran petir membutuhkan spesifikasi material kabel yang berbeda dari sekadar arde stopkontak dalam rumah. Memilih kabel penangkal petir yang keliru dapat merusak perangkat elektronik internal akibat induksi elektromagnetik yang bocor.
Berdasarkan data teknis dari pusatgroundingindonesia.com, terdapat tiga jenis kabel yang paling populer digunakan untuk sistem proteksi petir eksternal saat ini. Karakteristik ketiganya harus dipahami dengan cermat sebelum proses instalasi dimulai.
Karakteristik Kabel Coaxial Perlindungan Petir
Kabel coaxial dirancang khusus untuk meredam efek radiasi sambaran petir agar tidak menginduksi struktur besi di dalam dinding bangunan. Jenis ini memiliki dua buah konduktor inti dengan luas penampang masing-masing sebesar 35 mm, 50 mm, atau 70 mm.
Dari pengalaman saya menangani proyek gedung bertingkat, ukuran yang umumnya tersedia dan paling mudah ditemukan di pasaran adalah 2 x 35 mm dan 1 x 70 mm. Keunggulan isolasi gandanya meminimalkan risiko loncatan bunga api listrik ke kabel struktur lainnya.
Spesifikasi Kabel NYY untuk Pembumian Eksternal
Kabel NYY sangat diminati untuk instalasi grounding bawah tanah karena memiliki selubung PVC ganda yang tahan terhadap kelembapan tanah dan tekanan mekanis. Ukuran penampang yang sering digunakan untuk keperluan penangkal petir adalah 50 mm, 70 mm, 90 mm, dan 120 mm.
Ukuran paling populer di lapangan adalah 50 mm dan 70 mm, di mana penampang 50 mm merupakan batas nilai minimal yang diperbolehkan oleh regulasi keselamatan. Jangan pernah menggunakan diameter di bawah batas ini untuk menyalurkan arus petir langsung.
Penerapan Kabel NYA pada Jalur Udara
Kabel NYA memiliki karakteristik berinti tunggal dengan lapisan isolasi tipis satu lapis sehingga biasanya wajib dimasukkan ke dalam pipa pelindung PVC tambahan jika dipasang outdoor. Ukuran penampang yang biasa digunakan berukuran 50 mm, 70 mm, 90 mm, dan 120 mm.
Pemasangan kabel NYA harus dipastikan bebas dari gesekan benda tajam karena lapisan pelindungnya tidak sekuat kabel NYY. Pengawasan ekstra saat penarikan kabel sangat menentukan ketahanan jangka panjang sistem pembumian.
Memahami Karakteristik Fase Instalasi Kelistrikan Bangunan
Sebelum mengupas tuntas urutan instalasi fisik, sangat penting bagi Anda untuk mengenali sistem pasokan listrik yang masuk ke bangunan. Perbedaan jumlah fase listrik akan menentukan jumlah jalur kabel arde yang perlu ditarik dari panel distribusi utama.
Merujuk pada catatan teknis sinarmonas.co.id, pemetaan jaringan kabel harus disesuaikan dengan jenis arus bolak-balik (AC) yang disuplai oleh penyedia daya listrik setempat.
Sistem Instalasi Listrik 1 Phase
Karakteristik instalasi listrik 1 phase umumnya diterapkan pada rumah tinggal sederhana atau ruko kecil dengan kebutuhan daya listrik rendah. Sistem ini menggunakan jaringan 3 kabel penghantar utama dan memiliki tegangan antara phase dengan netral sebesar 220 Volt.
Ketiga kabel tersebut terdiri dari satu jalur arus aktif, satu jalur netral sebagai pengembali arus, dan satu jalur khusus untuk pembumian. Penanganan sistem ini jauh lebih sederhana namun tetap membutuhkan ketelitian penampang.
Sistem Instalasi Listrik 3 Phase
Untuk bangunan dengan konsumsi energi besar seperti pabrik, hotel, atau rumah mewah dengan sistem pendingin sentral, sistem 3 phase menjadi pilihan utama. Karakteristik instalasi listrik 3 phase menggunakan jaringan 5 kabel penghantar utama dan memiliki tegangan sebesar 380 Volt.
Sistem ini membagi beban ke dalam tiga jalur phase yang berbeda untuk menjaga keseimbangan arus listrik makro. Otomatis, konfigurasi panel distribusi dan pembagian kabel grounding memerlukan ketelitian ekstra agar tidak terjadi ketimpangan beban antar-fase.
Mengenal Warna Kabel Grounding yang Benar Menurut Standar Baku
Identifikasi visual melalui kode warna merupakan aspek keselamatan kerja kelistrikan yang paling mendasar untuk menghindari salah sambung saat perbaikan. Penggunaan warna kabel grounding yang benar memastikan bahwa teknisi di kemudian hari langsung mengetahui fungsi tiap kabel dalam sekali lihat.
Berdasarkan acuan baku regulasi ketenagalistrikan nasional, pengelompokan warna kabel dibedakan secara tegas berdasarkan jenis fase instalasi yang terpasang.
- Instalasi 1 Phase: Terdiri atas kabel phase berwarna merah, kabel netral berwarna biru atau hitam (netral), serta kabel grounding/arde dengan ciri khas kuning dengan garis hijau.
- Instalasi 3 Phase: Terdiri atas kabel phase R berwarna merah, kabel phase S berwarna kuning, kabel phase T berwarna hitam, kabel netral berwarna biru, dan kabel grounding/arde dengan warna kuning dengan garis hijau.
Pemberian kode warna kuning dengan garis hijau merupakan konsensus global yang mutlak diaplikasikan pada kabel grounding demi menghindari malapraktik kelistrikan oleh teknisi awam di kemudian hari.
Langkah Praktis Pemasangan Grounding Rumah Secara Mandiri
Melakukan instalasi mandiri untuk sistem arde rumah sebenarnya tidak terlalu rumit asalkan Anda disiplin mengikuti instruksi keselamatan kerja yang berlaku. Banyak pemilik rumah mencari tahu tentang "berapa ukuran minimal kabel arde rumah" serta "cara pasang grounding listrik rumah sendiri" demi menghemat biaya sewa teknisi.
Pastikan Anda telah mematikan aliran listrik pusat dari MCB kWh meter luar rumah sebelum menyentuh komponen kabel dalam panel distribusi interior.
- Siapkan batang tembaga murni (ground rod) berdiameter minimum 5/8 inci dengan panjang sekitar 2 hingga 3 meter.
- Gali tanah di dekat pondasi rumah yang memiliki tingkat kelembapan stabil, lalu pasak ground rod secara vertikal hingga ujungnya tertanam penuh.

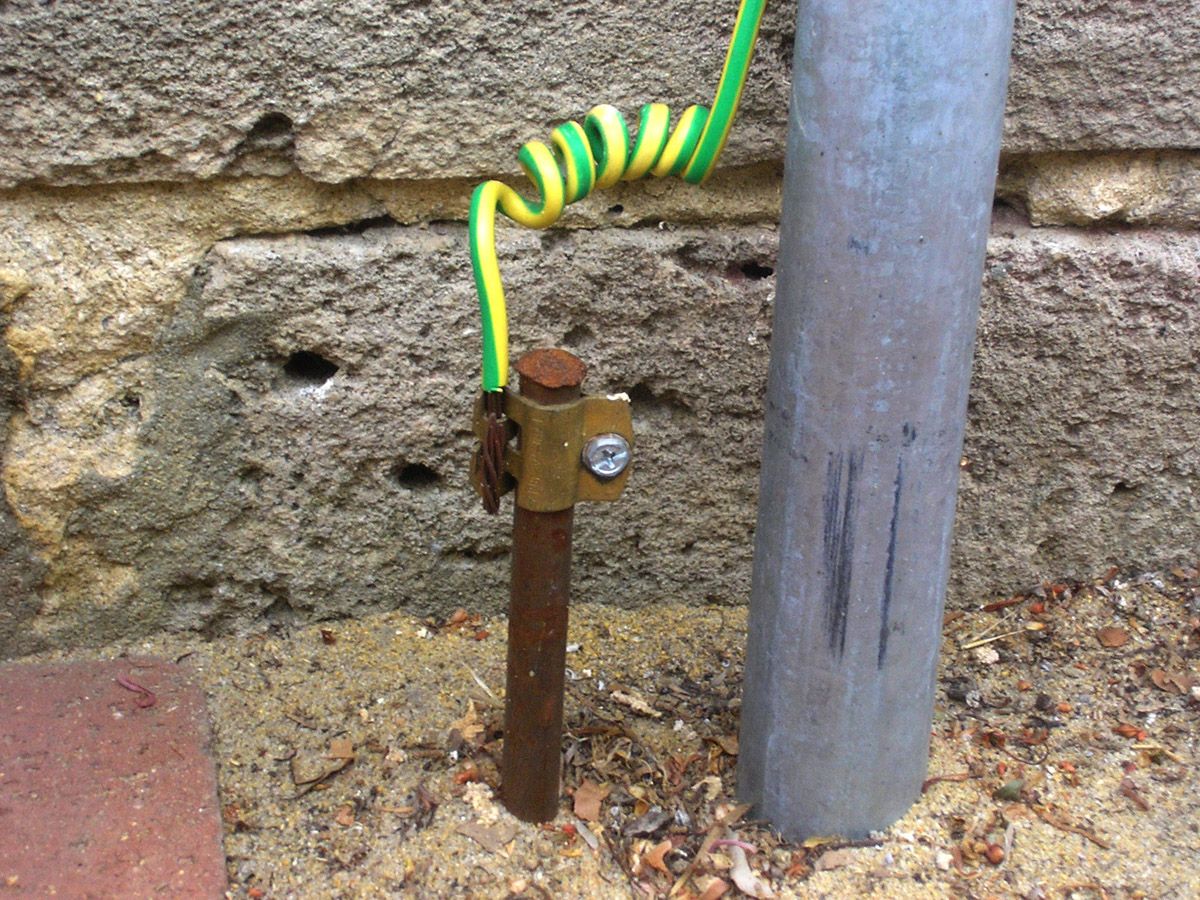

- Sambungkan ujung atas ground rod ke kabel arde kuning-hijau ukuran minimal 2,5 mm² menggunakan klem penjepit kuningan berkekuatan tinggi.
- Tarik kabel tersebut masuk ke dalam rumah melewati pipa proteksi menuju terminal arde yang terletak di dalam kotak sekring utama.
- Hubungkan kabel arde dari terminal panel ke seluruh pin ketiga pada stopkontak dinding di setiap ruangan rumah Anda.
Gunakan soil conductivity improver berupa bentonit atau garam kasar di sekitar area penanaman ground rod jika tekstur tanah di rumah Anda cenderung berpasir atau kering. Hal tersebut efektif menurunkan nilai resistansi tanah agar berada di bawah nilai aman 5 Ohm.
Kombinasi antara pemilihan diameter tembaga yang memadai sesuai aturan PUIL 2011 dan eksekusi penanaman rod yang dalam akan menghasilkan proteksi kelistrikan terbaik. Keamanan jangka panjang aset bangunan beserta keselamatan seluruh anggota keluarga dari ancaman sengatan listrik kini telah terjamin dengan sistem pembumian yang terpasang sempurna.
