Mengalami masalah ampli rakitan nggereng tentu sangat mengganggu telinga saat kita ingin menikmati musik berkualitas. Masalah suara dengung atau hum ini jamak ditemui pada perangkat audio buatan mandiri maupun perangkat pabrikan yang mengalami penurunan performa komponen. Melalui artikel ini, Anda akan dipandu untuk memahami metode paling efektif dalam mendeteksi dan menyelesaikan gangguan tersebut.
Masalah suara dengung (hum) pada perangkat audio (pre-amp mic, tone control, equalizer, parametrix, mixer, amplifier, speaker aktif) dapat terjadi pada volume kecil maupun besar. Berdasarkan catatan teknis dari platform Romli net, gangguan kebisingan ini umumnya berakar dari beberapa faktor internal sistem elektronik. Penyebab umum suara dengung meliputi osilasi frekuensi rendah, kesalahan grounding, kualitas catu daya buruk, komponen tidak layak, atau masalah DC offset.
Langkah awal sebelum melakukan pembongkaran fisik adalah mengenali sifat dari gangguan suara yang muncul dari speaker aktif Anda. Pengamatan yang jeli akan memangkas waktu pengerjaan sirkuit secara signifikan.
Mengetahui Kenapa Speaker Aktif Mendengung Saat Volume Minimal
Dalam kasus yang sering saya temui, ketika volume potensio ditutup penuh namun speaker tetap mengeluarkan suara dengung konstan, maka kerusakan hampir pasti berada di area power amplifier atau sistem regulasi catu daya utama. Kesalahan seperti ini jarang disebabkan oleh modul tone control itu sendiri karena jalurnya sudah terisolasi oleh potensiometer volume.
Mendeteksi Masalah Saat Potensio Diputar ke Posisi Maksimal

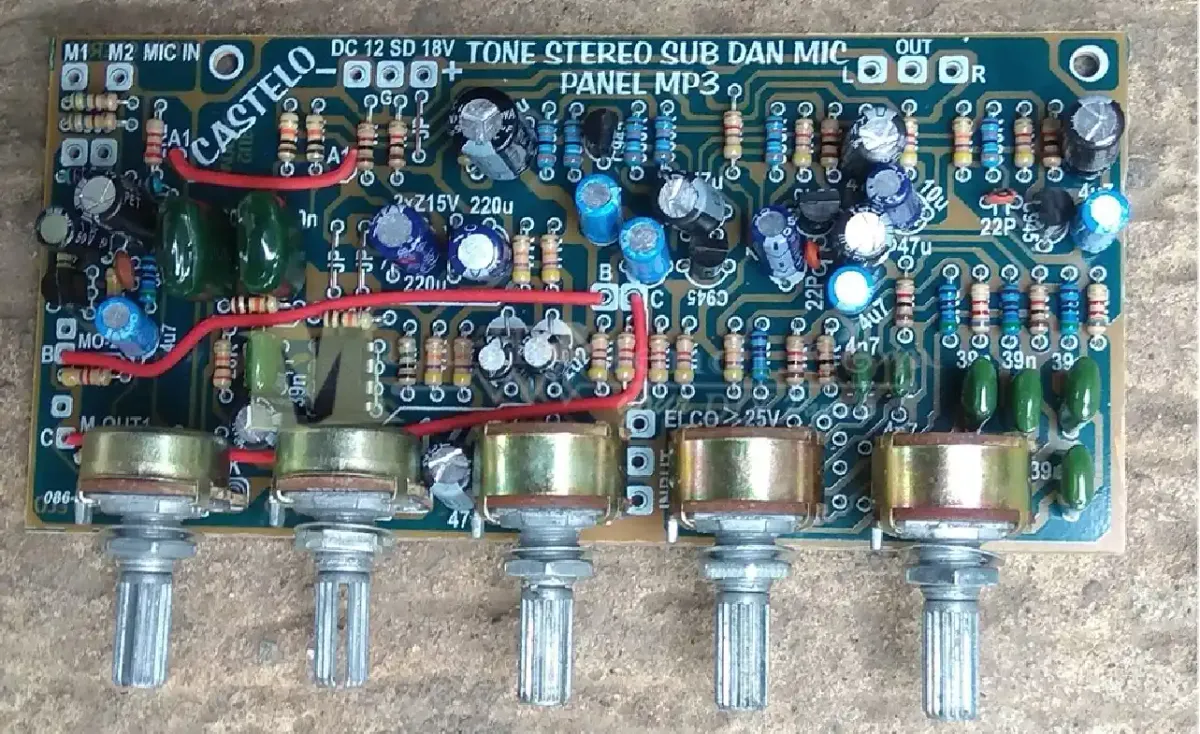

Sebaliknya, jika suara nggereng semakin keras seiring diputarnya knop treble, bass, atau volume, fokus perbaikan harus diarahkan pada modul tone control. Sinyal interferensi frekuensi rendah masuk ke dalam jalur penguat awal dan ikut terdengar membahana ke speaker luar.
Langkah Taktis Cara Mengatasi Hum pada Amplifier dan Tone Control
Untuk menuntaskan kendala interferensi gelombang AC ini, diperlukan penanganan terstruktur dari bagian catu daya hingga tata letak perkabelan. Berikut adalah urutan perbaikan yang terbukti manjur di lapangan.
- Periksa Jalur Grounding Potensio: Hubungkan seluruh bodi besi potensiometer menggunakan kabel tembaga tanpa isolasi, lalu solder ujung kabel tersebut ke titik ground (0V) pada PCB tone control. Kesalahan umum yang saya lihat adalah membiarkan bodi potensio mengambang tanpa hubungan massa.
- Gunakan Kabel Skerm untuk Jalur Sinyal: Ganti semua kabel input dan output audio yang menuju tone control dengan kabel serabut berpelindung (kabel skerm). Pelindung luar kabel wajib disolder ke ground untuk menangkal radiasi elektromagnetik luar.
- Ukur Nilai DC Offset: Gunakan multimeter digital pada skala milivolt untuk mengukur keluaran daya. Nilai ideal DC Offset pada output speaker amplifier adalah di bawah 100mV agar komponen jembatan transistor tidak panas berlebih.
- Upgrade Kapasitas Elco Penyearah: Jika dengung bersumber dari riak gelombang AC yang lolos, pastikan ukuran elco filter yang digunakan untuk solusi catu daya minimal berkapasitas 10.000µF agar pasokan arus DC benar-benar bersih.
- Pasang Ground Loop Breaker: Jika Anda menggunakan dua trafo terpisah atau menggabungkan banyak modul, buat rangkaian pemutus loop tanah untuk mengatasi arus liar. Rangkaian ground loop breaker menggunakan satu buah dioda bridge berkapasitas 10A ke atas dan dikombinasikan dengan komponen kapasitor khusus. Rangkaian ground loop breaker menggunakan kapasitor berukuran 100nF 250V MKP X2 rated yang dihubungkan antara ground sirkuit dan sasis besi pelindung luar.
Dampak Buruk Kesalahan Grounding Terhadap Kualitas Suara
Banyak perakit pemula mengabaikan manajemen kabel karena menganggap yang penting semua komponen sudah tersambung. Padahal, penataan kabel yang acak-acakan berisiko tinggi merusak kesetiaan sinyal suara asli.
Masalah grounding yang tidak betul dapat meningkatkan THD (Total Harmonic Distortion) dan mengurangi imunitas perangkat terhadap sinyal RF.
Penurunan imunitas ini membuat perangkat audio Anda menjadi sangat sensitif terhadap sinyal handphone atau sakelar lampu rumah yang dinyalakan. Berdasarkan ulasan dari Dukun Elektro, kerapihan tata letak komponen memegang peran hingga empat puluh persen dalam menentukan keheningan latar belakang suara sebuah amplifier rakitan.
Spesifikasi Batas Toleransi Komponen Audio
Agar memudahkan Anda dalam melakukan belanja komponen pengganti atau pengecekan parameter elektronik, berikut disajikan panduan acuan standar komponen penangkal dengung.
| Nama Komponen atau Parameter | Nilai Minimal Aturan | Fungsi Utama Sirkuit |
|---|---|---|
| Kapasitas Elco PSU Utama | 10.000µF | Penyaring riak tegangan AC |
| Tegangan Kapasitor MKP X2 | 250V | Peredam interferensi frekuensi tinggi |
| Dioda Bridge Loop Breaker | 10A | Penyearah arus balik grounding sasis |
| Batas Toleransi DC Offset | 100mV | Pengaman kumparan spul speaker |
Pastikan Anda tidak menggunakan komponen palsu atau kualitas rendah karena elco yang kering juga menjadi jawaban atas pertanyaan kenapa amplifier panas padahal tidak dipakai. Cairan elektrolit yang habis membuat hambatan dalam komponen meningkat drastis dan memicu gejala osilasi liar di dalam power penguat.
Solusi Akhir Mengatasi Suara Mengiung Akibat Sinyal Liar
Apabila semua langkah di atas sudah diterapkan namun masih menyisakan suara mendesing tipis di latar belakang, cobalah untuk menjauhkan posisi trafo utama dari PCB tone control. Radiasi fluks magnetik dari inti besi trafo kotak sering kali menginduksi jalur track tembaga ber-gain tinggi pada modul pre-amplifier.
Langkah paling aman adalah memberikan sekat seng atau pelat besi di antara trafo dan jajaran pcb pengatur nada. Bungkus juga seluruh sistem mekanis di dalam boks plat besi yang terhubung langsung ke bumi via tusuk kontak tiga pin untuk memastikan imunitas total dari gangguan luar.
