Mengalami masalah saat menghadapi Switching Mode Power Supply atau SMPS yang kehilangan label spesifikasinya? Mengetahui kapasitas arus atau ampere yang mampu dialirkan oleh sebuah power supply sangat krusial agar perangkat elektronik Anda tidak kekurangan daya.
Kekurangan arus bisa membuat tegangan drop atau bahkan merusak komponen internal SMPS karena bekerja terlalu keras. Kita akan mengupas tuntas bagaimana cara ukur ampere pakai multimeter serta metode identifikasi komponen fisik secara mendalam.
Banyak praktisi elektronika sering memanfaatkan SMPS bekas atau copotan dari perangkat lain untuk proyek mandiri mereka. Masalah klasik yang sering muncul adalah stiker spesifikasi yang sudah robek, pudar, atau bahkan sengaja dilepas.
Dari pengalaman saya menangani berbagai jenis power supply switching, menebak ampere hanya berdasarkan ukuran fisik modul sering kali menipu. SMPS modern memiliki efisiensi tinggi sehingga dimensi kecil belum tentu menandakan arusnya rendah.
Memahami kapasitas maksimum arus ini juga membantu Anda menentukan beban aman yang bisa dipasang. Tanpa data yang akurat, Anda berisiko memicu panas berlebih yang berujung pada kegagalan total sistem daya.
Persiapan Alat dan Metode Pengukuran Fisik
Sebelum masuk ke pengujian dinamis, langkah awal yang paling aman adalah memeriksa komponen internal yang terpasang pada sirkuit SMPS tersebut. Komponen seperti trafo ferit, dioda penyearah output, dan ukuran kawat email memberikan petunjuk besar mengenai kapasitas dayanya.
Perlu dipahami bahwa transformator SMPS selalu ada pada output semua konverter mode maju. Jenis konverter ini meliputi beberapa topologi utama seperti topologi maju (forward), push-pull, half-bridge, dan full-bridge.
Setiap topologi memiliki karakteristik transfer daya yang berbeda pada frekuensi tinggi. Sebagai contoh nyata, jika Anda mendapati inti ferit yang digunakan adalah jenis ETD39, Anda bisa memperkirakan batas daya maksimalnya berdasarkan tabel referensi pabrikan ferit.
Selain melihat ukuran inti ferit, langkah krusial lainnya adalah menghitung induktor output smps yang terpasang setelah dioda penyearah sirkuit. Teknik perhitungan induktoran output setara untuk keempat jenis topologi tersebut memiliki kesamaan prinsip dasar dalam menyaring riak arus.
Dimensi fisik kawat pada induktor saringan ini menentukan seberapa besar arus kontinu yang dapat dilewati tanpa menimbulkan panas berlebih pada gulungan.

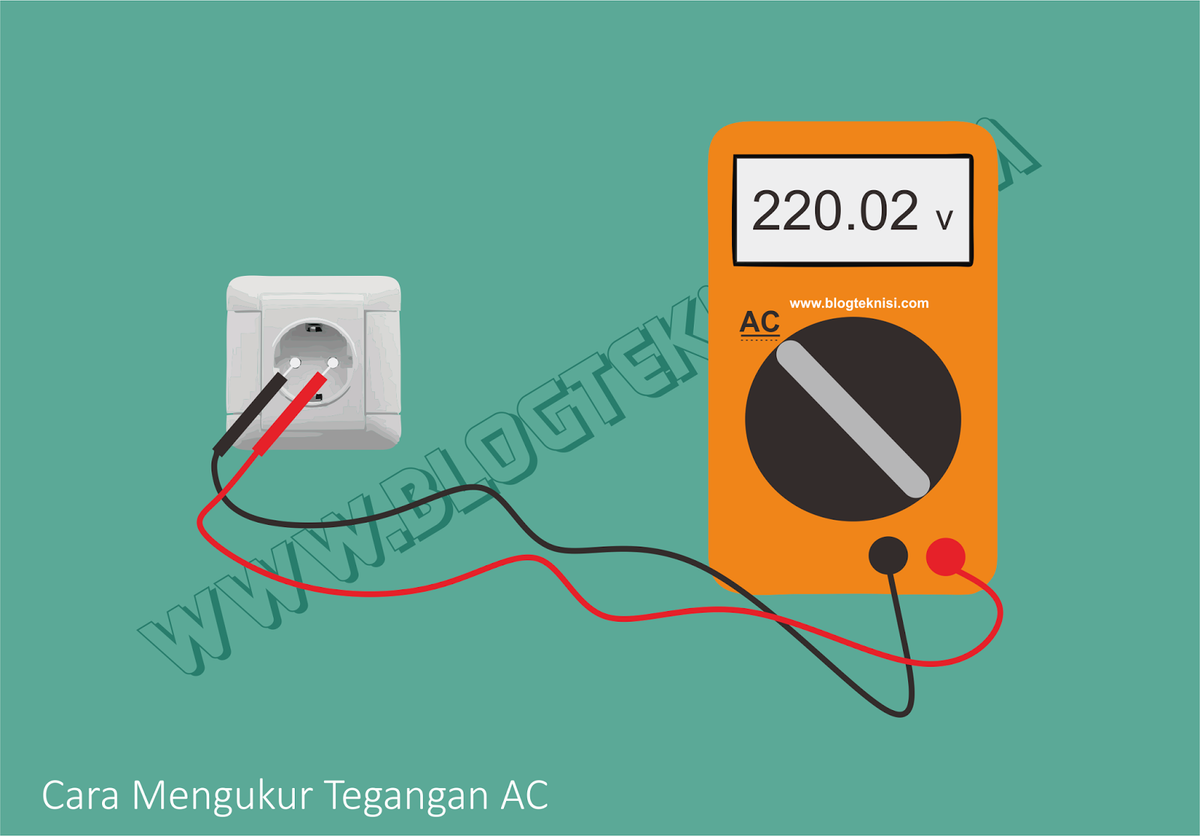

Cara Menggunakan Multimeter Digital untuk Menguji Arus SMPS
Langkah paling valid untuk mengetahui kemampuan arus nyata adalah dengan melakukan pengukuran langsung saat sirkuit diberi beban. Untuk keperluan ini, Anda harus memahami cara menggunakan multimeter digital dengan benar agar tidak merusak alat ukur Anda.
Berdasarkan informasi dari lembaga kredibel NPP New Energy, setiap multimeter memiliki dua port utama untuk mengukur arus listrik. Kesalahan fatal yang paling sering saya temui di lapangan adalah pengguna langsung menghubungkan colokan multimeter ke kutub positif dan negatif output SMPS secara paralel.
Tindakan menghubungkan multimeter langsung secara paralel pada mode arus akan menciptakan hubungan singkat yang seketika merusak sekering internal alat ukur atau bahkan meledakkan sirkuit SMPS Anda.
Ingatlah prinsip dasar ini: pengujian arus wajib dilakukan secara seri dengan beban. Anda harus memotong atau membuka salah satu jalur output, lalu menempatkan multimeter di tengah-tengah jalur tersebut sebagai jembatan arus.
Untuk melakukan pengujian dengan aman, perhatikan langkah-langkah sistematis berikut ini:
- Pastikan SMPS dalam kondisi mati atau tidak terhubung ke sumber jala-jala listrik rumah tangga.
- Lakukan langkah pasang kabel multimeter untuk cek arus dengan memindahkan probe merah ke soket khusus ampere.
- Pilih skala selector multimeter ke mode pengukur arus tertinggi, biasanya ditandai dengan simbol 10A DC.
- Hubungkan probe merah multimeter ke output positif SMPS.
- Hubungkan probe hitam multimeter ke input positif dari komponen beban atau dummy load yang Anda siapkan.
- Hubungkan jalur negatif beban langsung kembali ke output negatif SMPS untuk melengkapi sirkuit sirkulasi arus.
Setelah semua koneksi terpasang dengan kuat dan tidak ada bagian kawat yang short, Anda baru boleh menyalakan unit daya tersebut.
Kenapa Trafo SMPS Harus Pakai Dummy Load Saat Pengujian
Pertanyaan yang kerap diajukan oleh pemula adalah, "kenapa trafo smps harus pakai dummy load" saat kita ingin mengetahui nilai kapasitas amperenya? Jawabannya terletak pada sifat alami arus listrik yang hanya akan mengalir sesuai dengan besarnya beban yang meminta.
Jika SMPS dinyalakan tanpa beban atau idle, multimeter hanya akan menunjukkan angka nol atau sangat kecil mendekati miliampere. Guna mengetahui kapasitas maksimal, kita memerlukan dummy load yang dapat disesuaikan resistansinya secara bertahap.
Dalam kasus yang sering saya temui, penggunaan lampu otomotif 12 volt atau resistor daya berukuran besar berlapis aluminium sangat efektif dijadikan beban tiruan. Beban ini memaksa SMPS mengeluarkan arus puncaknya secara konstan.
Saat dummy load terpasang, perhatikan pergerakan nilai ampere pada layar multimeter digital Anda. Naikkan beban secara bertahap sambil terus memantau stabilitas tegangan output menggunakan alat ukur tegangan terpisah.
Titik di mana tegangan output mulai turun drastis atau drop lebih dari 5 hingga 10 persen dari tegangan awal menandakan bahwa SMPS telah mencapai batas ampere maksimumnya.
Batasan Kapasitas Soket pada Alat Ukur
Setiap alat ukur memiliki batasan fisik yang tidak boleh dilanggar demi keselamatan kerja teknisi dan keawetan perangkat itu sendiri. Mengukur arus listrik rumah tangga maupun arus DC berdaya tinggi memerlukan ketelitian dalam memilih terminal probe yang tepat.
Jangan pernah mencoba mengukur arus sirkuit yang diperkirakan besar menggunakan soket bernilai kecil karena sirkuit proteksi multimeter akan langsung putus seketika.
Berikut adalah tabel acuan kapasitas batas ukur pada soket multimeter standar yang harus Anda patuhi:
| Jenis Soket Multimeter | Batas Maksimum Arus |
|---|---|
| Soket bertanda A atau 10A | 10 ampere |
| Soket bertanda mA | 300 milliampere |
| Soket COM (Common) | Ground / Referensi Negatif |
Jika SMPS yang Anda uji diperkirakan memiliki daya besar di atas 10 ampere, pengukuran langsung menggunakan multimeter standar sangat tidak disarankan. Anda wajib beralih menggunakan tang amper atau clamp meter khusus DC, atau memanfaatkan bantuan resistor shunt eksternal.
Estimasi Lewat Pendekatan Rumus Teknis
Jika Anda tidak memiliki dummy load berdaya besar untuk menarik arus penuh, metode estimasi lewat pendekatan rumus trafo smps menjadi alternatif rasional berikutnya. Anda bisa mengalkulasi luas penampang inti ferit dan frekuensi kerja sirkuit penggerak.
Secara umum, kapasitas daya berbanding lurus dengan luas penampang efektif dari inti ferit yang digunakan. Melalui dokumentasi teknis komponen seperti tipe ETD39, pabrikan biasanya menyertakan grafik kemampuan hantaran daya sirkuit pada frekuensi kerja tertentu (misalnya 50 kHz hingga 100 kHz).
Daya total tersebut kemudian tinggal dibagi dengan nilai tegangan output terukur untuk mendapatkan estimasi nilai ampere nominal dari modul switching tersebut.
Layanan Informasi Pendukung Komponen Elektronika
Apabila Anda memerlukan informasi lebih detail mengenai pemesanan komponen trafo khusus, spesifikasi material ferit, atau membutuhkan panduan manufaktur transformator frekuensi tinggi sirkuit SMPS, Anda dapat menghubungi pihak HT-Transformers.
Layanan komunikasi resmi dapat diakses melalui nomor kontak sirkuit di (021) 6121212. Jam operasional layanan live chat untuk konsultasi teknis ini tersedia pada hari Senin sampai Jumat pukul 08.30 hingga 17.00, serta hari Sabtu pukul 08.30 hingga 14.00.
Gunakan pendekatan kombinasi antara pemeriksaan fisik sirkuit, perhitungan topologi komponen, dan pengujian beban dinamis menggunakan multimeter digital untuk mendapatkan hasil pembacaan nilai ampere SMPS yang paling akurat serta aman untuk diaplikasikan pada perangkat elektronik kesayangan Anda.
