Mengetahui jalur kelistrikan pada motor penggerak sangat krusial agar tidak terjadi korsleting saat pemasangan. Banyak orang bingung mengenai cara mengetahui kabel dinamo mesin cuci karena setiap produsen sering kali menggunakan kombinasi warna yang berbeda pada lilitannya. Kesalahan dalam menyambungkan kabel ini bisa berdampak fatal, mulai dari putaran motor yang terbalik hingga lilitan dinamo yang terbakar seketika.
Oleh karena itu, pemahaman teknis mengenai pemetaan jalur kabel menggunakan alat ukur menjadi keahlian wajib bagi siapa saja yang ingin memperbaiki perangkat ini. Melalui artikel ini, Anda akan mempelajari langkah-langkah sistematis untuk mengidentifikasi fungsi masing-masing kabel secara akurat. Dengan metode yang tepat, risiko kerusakan komponen akibat salah sambung dapat dihindari sepenuhnya.

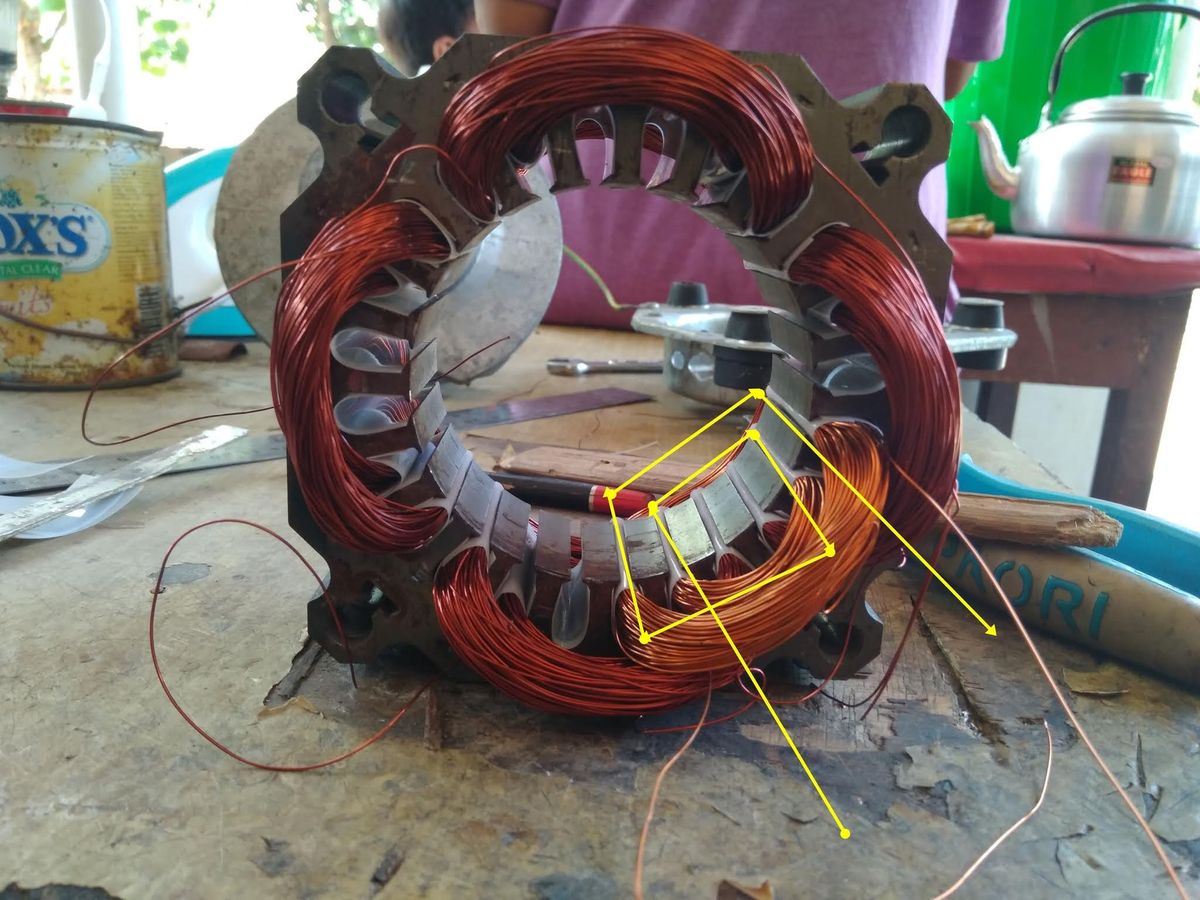

Sebelum mulai menggunakan alat ukur, kita perlu memahami bahwa dinamo mesin cuci, baik untuk tipe pencuci (wash) maupun pengering (spin), umumnya memiliki tiga kabel keluar. Ketiga kabel tersebut mengarah pada lilitan utama (common), lilitan bantu (start), dan lilitan arah (run).
Setiap lilitan memiliki nilai hambatan atau resistansi yang berbeda-beda tergantung fungsinya pada mesin. Pemetaan nilai hambatan inilah yang nantinya menjadi kunci utama untuk menentukan ke mana setiap kabel harus dihubungkan.
Memahami konfigurasi lilitan internal adalah modal utama sebelum melakukan pengujian fisik menggunakan alat ukur agar hasil diagnosis tidak keliru.
Dalam dunia perbaikan elektronik, warna kabel dinamo mesin cuci dan fungsinya tidak bisa hanya ditebak berdasarkan pengamatan visual semata. Penggunaan alat ukur seperti multimeter atau multitester mutlak diperlukan demi mendapatkan data hambatan yang valid dan akurat.
Perbedaan Karakteristik Dinamo Pencuci dan Pengering
Secara umum, motor pencuci dan motor pengering memiliki struktur lilitan yang berbeda di bagian dalamnya. Perbedaan ini memengaruhi nilai resistansi yang akan terbaca saat Anda melakukan pengukuran kelistrikan.
- Dinamo Pencuci (Wash): Memiliki dua arah putaran (bolak-balik), sehingga lilitan utama dan lilitan bantunya dibuat identik.
- Dinamo Pengering (Spin): Hanya berputar ke satu arah dengan kecepatan tinggi, sehingga lilitan utamanya memiliki resistansi yang lebih kecil dibanding lilitan bantu.
Persiapan Alat dan Bahan Sebelum Pengujian
Untuk memulai proses pelacakan jalur kabel ini, Anda wajib menyiapkan beberapa peralatan pendukung terlebih dahulu. Pastikan semua alat berada dalam kondisi prima agar hasil pembacaan parameter listrik tidak meleset.
Dalam kasus yang sering saya temui, kegagalan menentukan jalur kabel sering kali disebabkan oleh baterai multitester yang sudah lemah. Kondisi tersebut membuat jarum analog atau angka digital pada layar menampilkan nilai yang tidak stabil.
Berikut adalah daftar peralatan yang harus Anda siapkan di meja kerja:
- Multitester atau multimeter (bisa tipe digital maupun analog).
- Alat tulis dan kertas untuk mencatat hasil pengukuran resistansi.
- Ampere meter atau tang ampere jika diperlukan untuk pengecekan beban lanjutan.
Langkah Pengukuran Dinamo Pengering Mesin Cuci
Mari kita ambil sebuah contoh kasus nyata yang umum ditemukan di lapangan pada dinamo pengering. Berdasarkan catatan teknisi berpengalaman seperti Masagus Ibrahim, jumlah kabel yang keluar dari dinamo pengering biasanya berjumlah 3 kabel, misalnya berwarna biru (atau hitam), cokelat, dan abu-abu. Langkah pertama yang harus dilakukan adalah mengatur sakelar multitester pada posisi Ohm meter (skala X1 atau X10). Hubungkan probe multitester ke setiap kombinasi kabel secara bergantian dan catat hasilnya.
Dari pengalaman saya menangani tipe pengering ini, berikut adalah contoh simulasi data pengukuran yang normal: Resistansi antara kabel biru dan cokelat dicontohkan sebesar 70 ohm. Selanjutnya, ukur kembali kombinasi kabel berikutnya, yaitu antara kabel biru dan abu-abu, yang dicontohkan memiliki nilai sebesar 120 ohm.
Menentukan Kabel Common, Start, dan Run pada Pengering
Setelah mendapatkan dua nilai di atas, kita harus mengukur kombinasi kabel terakhir, yaitu antara kabel cokelat dan abu-abu. Hasil penjumlahan resistansi normal antara kabel cokelat dan abu-abu pada dinamo pengering yang baik seharusnya adalah 70 ohm + 120 ohm = 190 ohm.
Melalui data pengukuran tersebut, kita dapat menarik kesimpulan logis mengenai fungsi masing-masing warna kabel:
- Kabel Biru (Common): Merupakan kabel bersama yang langsung terhubung ke sumber listrik jala-jala AC karena memiliki titik temu dari kedua hambatan lainnya.
- Kabel Cokelat (Run): Memiliki nilai hambatan terkecil (70 ohm) saat diukur terhadap kabel biru, berfungsi sebagai jalur utama yang terhubung ke listrik dan kapasitor.
- Kabel Abu-abu (Start): Memiliki nilai hambatan lebih besar (120 ohm) saat diukur terhadap kabel biru, berfungsi sebagai lilitan bantu start yang terhubung ke kapasitor.
| Jenis Dinamo | Kombinasi Kabel A (Ohm) | Kombinasi Kabel B (Ohm) | Total Hambatan (Ohm) |
|---|---|---|---|
| Dinamo Pengering (Spin) | 70 | 120 | 190 |
| Dinamo Pencuci (Wash) | 70 | 70 | 140 |
Langkah Pengukuran Dinamo Pencuci Mesin Cuci
Prosedur pengujian untuk motor pencuci sebenarnya mirip dengan motor pengering, namun ada karakteristik unik yang membedakannya. Pada motor pencuci, jarak resistansi antara kedua lilitan harus sama karena jumlah lilitan dan besar kawat yang digunakan sama.
Hal ini bertujuan agar motor pencuci dapat berputar ke kanan dan ke kiri dengan kekuatan serta kecepatan yang seimbang saat menggiling pakaian. Cara mengukur dinamo dengan multitester pada tipe ini tetap mengacu pada pencarian nilai hambatan tertinggi.
Jika kita mengambil contoh warna kabel yang sama (biru, cokelat, abu-abu), mari perhatikan pola nilai hambatannya. Jika resistansi antara kabel biru dan cokelat dicontohkan sebesar 70 ohm, maka antara kabel biru dan abu-abu juga harus 70 ohm.
Menyimpulkan Jalur Kelistrikan Motor Pencuci
Untuk memastikan lilitan dalam kondisi prima, lakukan pengukuran akhir pada kombinasi kabel cokelat dan abu-abu. Hasil penjumlahan resistansi normal antara kabel cokelat dan abu-abu pada dinamo pencuci yang baik adalah 70 ohm + 70 ohm = 140 ohm.
Berdasarkan hasil parameter tersebut, cara menentukan fungsinya menjadi sangat mudah:
- Kabel Biru (Common): Tetap berfungsi sebagai kabel common yang langsung menuju colokan listrik utama.
- Kabel Cokelat dan Abu-abu: Kedua kabel ini dihubungkan langsung ke dua kaki kapasitor mesin cuci untuk membalik arah putaran motor lewat bantuan timer.
Mendeteksi Kerusakan dan Gejala Kegagalan Dinamo
Melakukan pengukuran hambatan tidak hanya berfungsi untuk mencari tahu jalur kabel, tetapi juga sekaligus mendeteksi kesehatan lilitan. Kesalahan umum yang saya lihat adalah pengguna langsung mengganti kapasitor tanpa memeriksa kondisi kumparan dinamo terlebih dahulu.
Pertanyaan seperti "kenapa putaran mesin cuci kurang kuat" sering kali diajukan oleh pemilik rumah ketika mendapati pakaian mereka tidak bersih maksimal. Kondisi ini bisa dipicu oleh penurunan performa medan magnet di dalam motor listrik.
Melalui pengecekan nilai hambatan, kita bisa mendiagnosis masalah ini secara akurat sebelum memutuskan untuk membeli komponen baru atau membawanya ke tempat servis.
Gejala Dinamo Lemah dan Cepat Panas
Ketika Anda melakukan cara cek dinamo mesin cuci lemah, perhatikan apakah nilai resistansi jauh di bawah standar atau tidak seimbang. Jika nilai hambatan lilitan sudah melorot drastis dari angka standar, putaran motor akan kehilangan torsinya.
Kondisi lilitan yang setengah short ini juga menjadi pemicu utama dinamo mesin cuci cepat panas saat diberi beban kerja. Panas berlebih muncul karena arus listrik yang mengalir menjadi lebih besar akibat hambatan kawat yang mengecil.
Ciri-Ciri Kumparan yang Mengalami Korsleting
Tanda dinamo mesin cuci sudah konslet bisa langsung terlihat pada layar multitester saat jarum menunjukkan angka nol atau mendekati nol pada semua kombinasi kabel. Kondisi ini menandakan bahwa isolasi email pada kawat tembaga telah mengelupas dan menyatu.
Selain itu, periksa juga apakah ada kebocoran arus ke bodi besi dinamo dengan menempelkan salah satu probe ke kabel dan probe lainnya ke pelat bodi. Jika multitester membaca adanya nilai hambatan, itu merupakan indikasi kuat bahwa dinamo telah korsleting ke bodi dan sangat berbahaya karena bisa menyengat pengguna. Kasus kerusakan lilitan ini juga menjawab pertanyaan seputar "kenapa dinamo pengering mesin cuci tidak muter" padahal suara dengungan terdengar jelas dari dalam mesin.
Pengukuran yang akurat menggunakan multitester akan langsung menunjukkan apakah lilitan start atau run yang terputus di dalam casing motor. Pastikan Anda selalu memotong aliran listrik utama sebelum melakukan kontak fisik dengan kabel-kabel dinamo demi keselamatan kerja. Gunakan isolasi kabel yang tebal dan berkualitas tinggi setelah proses penyambungan selesai agar terhindar dari risiko rembesan air yang bisa memicu hubungan arus pendek di kemudian hari.
