Mengetahui secara pasti tingkat kerataan suatu komponen mesin sering kali menjadi tantangan tersendiri karena mata telanjang manusia tidak mampu melihat penyimpangan yang sangat tipis. Solusi utama untuk mengatasi masalah ini adalah dengan memahami cara pakai dial indicator atau dial gauge secara presisi di bengkel. Alat ukur ini merupakan komparator atau alat ukur pembanding yang sangat efektif untuk memetakan perubahan jarak, kerataan, ataupun penyimpangan kecil pada permukaan benda kerja terhadap titik referensi tertentu.

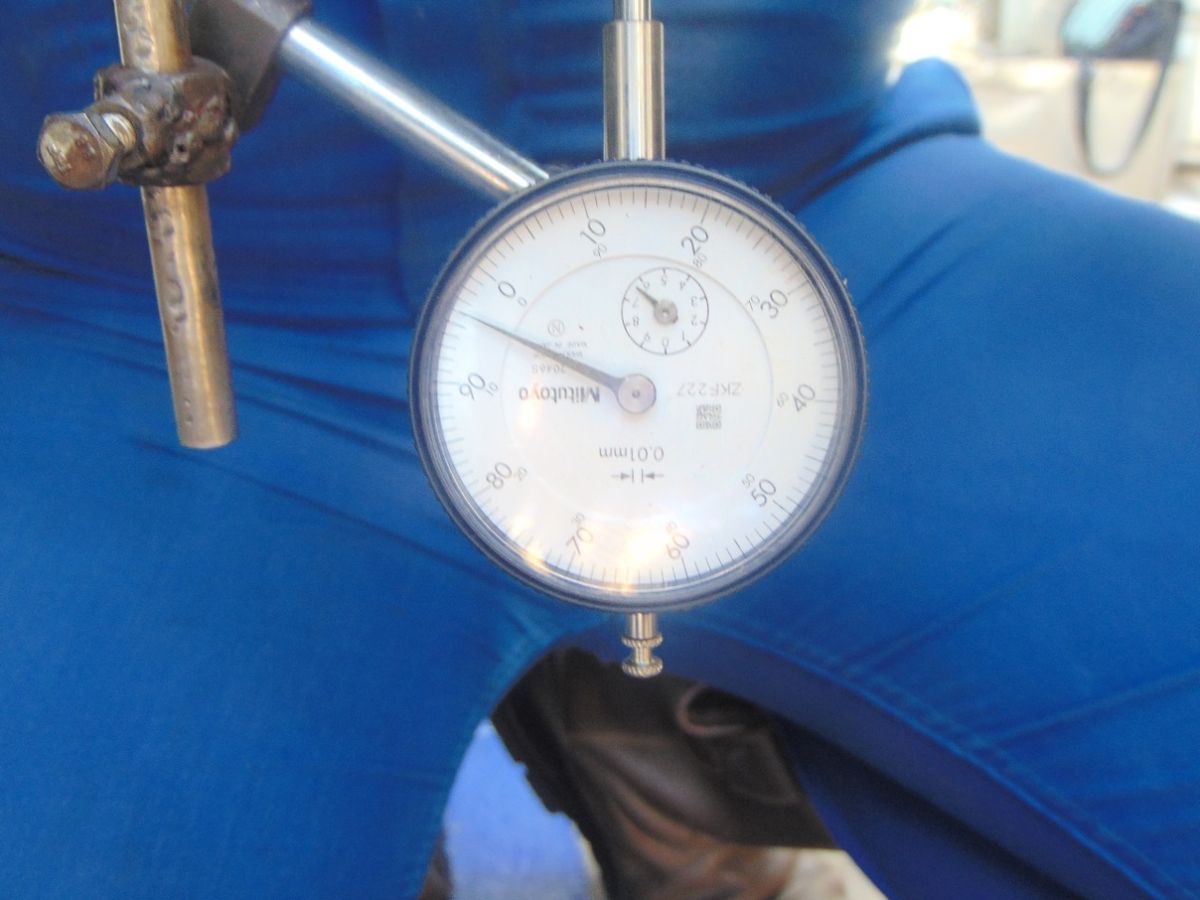

Berbeda dengan jangka sorong, alat ini tidak dirancang untuk mengukur dimensi absolut seperti panjang atau lebar suatu benda secara langsung. Sebelum melangkah pada petunjuk praktis penggunaannya, Anda harus memahami terlebih dahulu karakteristik fisik dari alat ukur ini agar tidak salah dalam membaca hasil. Alat ukur analog atau mekanik ini memiliki bentuk yang menyerupai jam analog dengan keberadaan dua sampai tiga jarum penunjuk di dalamnya.
Komponen jarum penunjuk tersebut terdiri dari satu jarum penunjuk besar dan satu hingga dua jarum penunjuk kecil yang bergerak secara berputar. Gerakan berputar dari jarum-jarum ini didorong oleh komponen penginput berupa poros lurus yang bergerak naik dan turun saat menyentuh permukaan benda kerja.
Prinsip kerja dasarnya memang bertumpu pada pergerakan naik dan turun komponen penginput tersebut yang kemudian dikonversikan secara mekanis menjadi putaran jarum pada skala lingkaran. Untuk tipe modern, pergerakan naik turun ini akan dikonversikan menjadi tampilan angka otomatis pada layar digital.
Spesifikasi Nilai Skala Mekanik dan Digital
Dalam dunia teknik dan manufaktur, setiap varian dial gauge memiliki spesifikasi tingkat ketelitian yang berbeda-beda tergantung pada jenis mekanisme yang diadopsi. Pemilihan jenis alat ini harus disesuaikan dengan standar toleransi dari komponen kendaraan atau mesin yang sedang Anda periksa.
Berikut adalah tabel spesifikasi tingkat ketelitian dan nilai skala dari alat ukur dial gauge berdasarkan data yang dihimpun dari produsen alat ukur:
| Jenis Varian Dial Gauge | Tingkat Ketelitian / Akurasi | Nilai Setiap Strip Skala Besar | Nilai Setiap Strip Skala Kecil |
|---|---|---|---|
| Tipe Mekanik / Analog | 0,01 mm | 0,01 mm | 1 mm |
| Tipe Digital | 0,001 mm | – | – |
Pada tipe mekanik, setiap strip angka pada skala besar yang ditunjuk oleh jarum panjang memiliki nilai sebesar 0,01 mm. Sementara itu, setiap strip angka pada skala kecil yang ditunjuk oleh jarum pendek memiliki nilai 1 mm.
Bagi Anda yang membutuhkan akurasi tingkat tinggi untuk komponen mesin berperforma ekstrem, alat ukur tipe digital jauh lebih direkomendasikan. Alat ukur tipe digital ini memiliki ketelitian yang lebih tinggi hingga mencapai 0,001 mm atau setara dengan satu mikron.
Langkah Mempersiapkan dan Kalibrasi Dial Gauge
Dalam kasus yang sering saya temui di bengkel, banyak mekanik pemula langsung menempelkan alat ini ke benda kerja tanpa melakukan pembersihan dan kalibrasi terlebih dahulu. Kesalahan umum yang saya lihat adalah mereka mengabaikan kebersihan permukaan bidang sentuh yang bisa mengacaukan hasil ukur hingga beberapa mikron.
Langkah pertama yang wajib Anda lakukan adalah membersihkan area kerja serta permukaan spindel atau plunger dial gauge menggunakan kain bersih bebas serat. Pastikan tidak ada sisa oli pekat, debu, atau gram besi yang menempel pada ujung sensor pembaca agar pergerakannya tetap lancar.
Selanjutnya, pasang dial gauge pada stand atau magnetic base secara kokoh dan pastikan posisi penguncinya sudah terikat dengan sangat kuat. Stand yang longgar akan menciptakan getaran halus yang membuat jarum penunjuk terus bergerak tidak stabil saat proses pengukuran berlangsung.
Prosedur Kalibrasi Titik Nol
Pertanyaan seperti "bagaimana cara kalibrasi dial gauge" secara mandiri sering kali dilontarkan oleh para siswa SMK teknik maupun mekanik yang baru pertama kali menyentuh alat ini. Proses kalibrasi alat ini sebenarnya sangat sederhana namun membutuhkan kejelian mata yang tinggi.
Turunkan posisi dial gauge pada stand hingga ujung plunger menyentuh permukaan bidang datar referensi atau blok ukur sampai jarum panjang bergerak searah jarum jam. Gerakan awal ini bertujuan memberikan tekanan awal (pre-load) pada pegas bagian dalam alat ukur.
Setelah plunger tertekan sedikit, putar outer ring atau bagian lingkaran luar skala besar secara perlahan sampai angka nol (0) sejajar lurus dengan jarum panjang. Pastikan posisi mata Anda tegak lurus dengan permukaan dial gauge saat melakukan penyelarasan ini untuk menghindari kesalahan paralaks.
Cara Menggunakan Dial Gauge untuk Mengukur Kebengkokan Poros
Salah satu fungsi dial gauge otomotif yang paling krusial adalah menjadi alat untuk mengukur keengkokan poros, seperti poros engkol (crankshaft) atau poros nok (camshaft). Mengetahui tingkat kebengkokan ini sangat penting untuk mencegah kerusakan fatal pada blok mesin akibat putaran poros yang tidak sentris. Dari pengalaman saya menangani mesin-mesin yang mengalami keausan tidak merata, pemeriksaan kebengkokan poros harus dilakukan pada beberapa titik jurnal utama secara berurutan. Anda memerlukan sepasang v-block sebagai dudukan ujung-ujung poros agar komponen tersebut dapat diputar secara lancar tanpa bergeser tempat.
Letakkan poros engkol di atas sepasang v-block secara sejajar, lalu posisikan stand magnetic dial gauge di tempat yang stabil di dekat komponen tersebut. Turunkan plunger dial gauge tepat di bagian tengah jurnal poros yang ingin Anda periksa tingkat kelurusannya. Berikan tekanan awal pada plunger hingga jarum pendek bergerak ke angka 1 atau 2 mm untuk memastikan sensor selalu menempel pada poros meskipun ada penurunan permukaan. Setel ulang posisi angka nol pada skala luar agar pas dengan jarum panjang seperti metode kalibrasi sebelumnya.
Putar poros engkol secara perlahan sebesar 360 derajat menggunakan tangan Anda secara konstan sambil mata tetap memperhatikan pergerakan jarum panjang. Catat penyimpangan maksimum ke arah kanan (positif) dan penyimpangan maksimum ke arah kiri (negatif) yang ditunjukkan oleh jarum panjang tersebut.
Nilai kebengkokan poros yang sebenarnya adalah setengah dari total pembacaan indikator atau sering disebut dengan istilah Total Indicator Reading (TIR). Jika jarum bergerak dari nilai minus 0,04 mm hingga plus 0,04 mm, maka total penyimpangannya adalah 0,08 mm, yang berarti nilai kebengkokan poros tersebut adalah 0,04 mm.
Tips Merawat Dial Gauge Agar Tetap Presisi
Alat ukur komparator ini memiliki komponen mekanis internal berupa susunan roda gigi kecil yang sangat sensitif terhadap benturan keras dan kelembapan tinggi. Jangan pernah menjatuhkan alat ini atau menekan spindel secara mendadak dengan tenaga berlebih karena dapat membengkokkan poros internalnya.
Selalu simpan dial gauge di dalam kotak pelindungnya setelah selesai digunakan dan lapisi bagian logamnya dengan lapisan tipis oli pelindung karat. Sebagai referensi tambahan mengenai alat ukur dimensi absolut, Anda juga dapat mempelajari cara membaca jangka sorong dan dial gauge secara bersamaan untuk memperkaya keahlian diagnosis teknis di bengkel. Untuk tipe digital, pastikan Anda selalu melepas baterai kancing di dalamnya apabila alat ukur tersebut tidak akan digunakan dalam jangka waktu beberapa minggu ke depan. Hal ini sangat penting untuk mencegah terjadinya kebocoran cairan baterai yang dapat merusak sirkuit elektronik sensitif di dalam kompartemen layar.
Memilih perangkat ukur dengan spesifikasi parallelism permukaan yang baik juga menjadi kunci utama dalam menjaga konsistensi data jangka panjang. Berdasarkan data teknis dari manufaktur, alat ukur ketebalan dengan modul digital generik umumnya memiliki nilai paralelisme permukaan pengukuran sebesar kurang dari 0,004 mm untuk menjaga validitas data di skala mikron.
