Sinyal TV kabel yang intermiten, bersemut, atau tiba-tiba blanking sering kali membuat pelanggan mengeluh dan teknisi pusing tujuh keliling. Kunci utama untuk mendeteksi akar masalah tersebut berada pada penguasaan cara menggunakan dB meter CATV secara presisi di lapangan.
Alat ukur ini bukan sekadar aksesoris pelengkap, melainkan mata bagi para teknisi untuk melihat kekuatan frekuensi RF yang mengalir di dalam kabel koaksial.
Tanpa pemahaman yang matang mengenai parameter frekuensi dan batasan desibel (dB), Anda hanya akan menebak-nebak gangguan tanpa solusi konkret.
Sebelum melompat ke lapangan dan menghubungkan kabel ke alat ukur, Anda harus memastikan instrumen Anda berada dalam kondisi siap tempur. Berdasarkan dokumentasi Deviser DS1001 di Lapap Nusantara CatV, perangkat dB meter membutuhkan kalibrasi berkala dan pengisian daya baterai yang cukup agar pembacaan level sinyal tidak fluktuatif.
Kesalahan sepele yang paling sering saya temui di lapangan adalah teknisi memaksakan mengukur jaringan saat indikator baterai dB meter sudah berkedip merah. Hal ini membuat sirkuit internal alat ukur kekurangan tegangan, sehingga hasil pembacaan desibel mikrovolt (dBuV) menjadi ngawur dan tidak akurat.
Siapkan beberapa peralatan pendukung berikut sebelum mulai melakukan pengujian di titik distribusi:

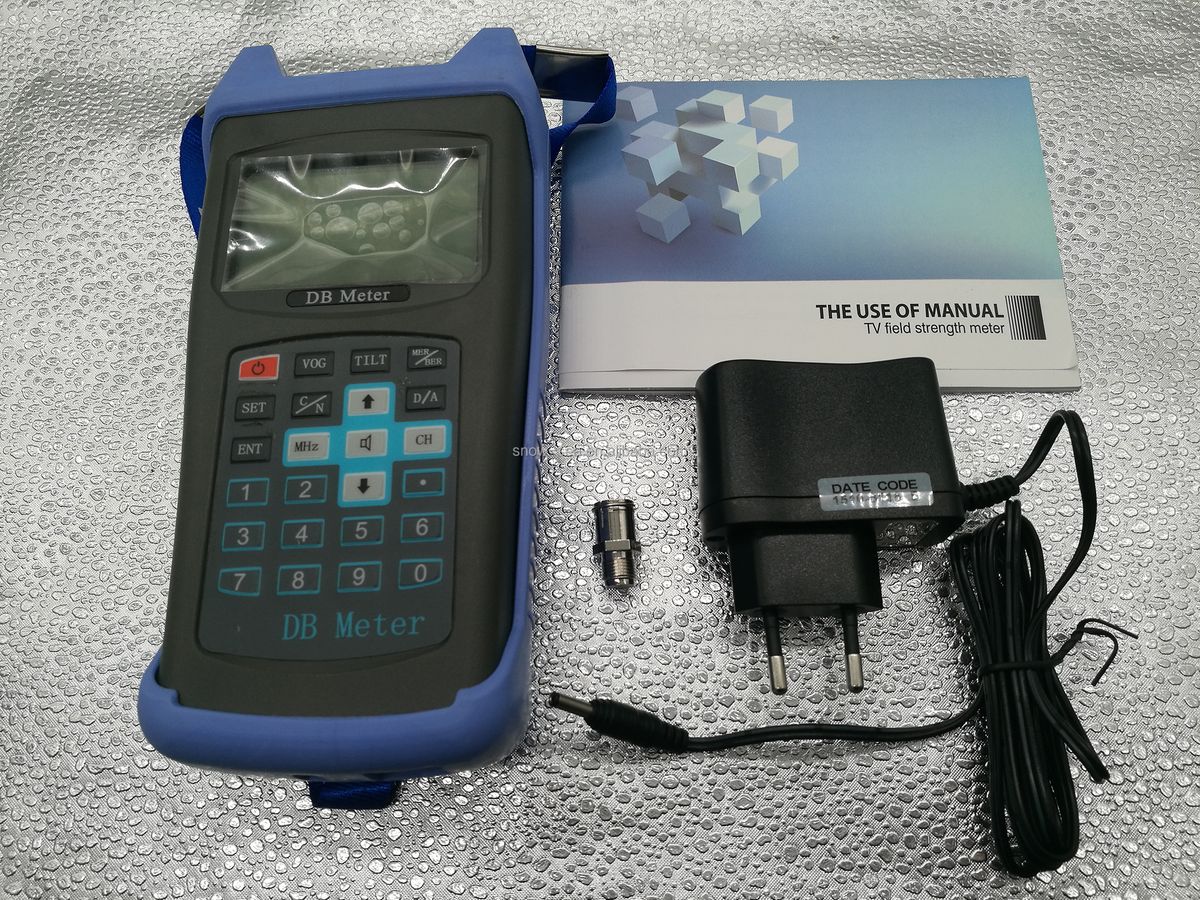

- Unit dB meter CATV yang sudah terisi penuh (misalnya model Deviser DS1001 atau TM982 Digital).
- Kabel j jumper koaksial RG6 berkualitas tinggi sepanjang 1 meter dengan konektor F-compression yang terpasang sempurna.
- Attenuator eksternal (redaman tambahan) ukuran 10 dB dan 20 dB untuk mengantisipasi lonjakan sinyal tinggi dari trunk amplifier.
- Konektor adaptif F-to-BNC atau F-to-IEC sesuai dengan tipe port pada alat ukur Anda.
Pastikan juga konektor pada kabel jumper tidak longgar. Serabut ground koaksial yang menyentuh inti tembaga (inner) akan langsung membuat pembacaan sinyal jatuh ke angka nol alias short-circuit.
Langkah demi Langkah Membaca Level Sinyal Menggunakan dB Meter
Prosedur pengoperasian dB meter sebenarnya cukup logis jika Anda memahami alur pembagian frekuensi TV kabel analog maupun digital. Nyalakan perangkat dB meter Anda dengan menekan tombol power selama tiga detik hingga layar LCD menampilkan menu utama.
Dalam kasus yang sering saya tangani, teknisi pemula kerap bingung membedakan antara mode Channel (CH) dan mode Frequency (FREQ).
Ikuti urutan langkah taktis berikut untuk mendapatkan visualisasi data sinyal yang valid:
- Hubungkan kabel jumper dari tap distribusi atau output amplifier CATV langsung ke port input RF pada dB meter.
- Pilih mode pengukuran tunggal (Single Channel) pada menu utama perangkat untuk memfokuskan pemantauan pada satu frekuensi spesifik.
- Masukkan nomor kanal yang ingin diperiksa, atau ketik frekuensi pembawa (carrier) dalam satuan Megahertz (MHz), contohnya frekuensi rendah di kisaran 47 MHz hingga frekuensi tinggi di 860 MHz.
- Baca nilai level daya yang tertera di layar dalam satuan dBuV atau dBmV.
- Tekan tombol kalkulasi Carrier-to-Noise Ratio (C/N) jika tipe dB meter Anda mendukung fitur analisis kualitas spektrum untuk melihat kebersihan sinyal dari derau hampa.
Selisih antara frekuensi tinggi (High Ch) dan frekuensi rendah (Low Ch) tidak boleh terlampau jauh. Dari pengalaman saya menangani jaringan distribusi berskala kompleks, deviasi atau tilt yang ideal di ujung tap pelanggan maksimal adalah 3 dB hingga 5 dB saja.
Jika kemiringan grafik frekuensi melampaui ambang batas tersebut, maka dapat dipastikan terjadi degradasi kualitas mekanis pada kabel koaksial utama atau konfigurasi equalizer pada booster yang keliru.
Cara Mengukur Kinerja Outdoor Amplifier CATV
Pengujian pada komponen booster luar ruangan (outdoor amplifier) menuntut ketelitian ekstra karena level daya yang mengalir di titik ini sangat masif. Dilansir dari panduan teknis Hensure Optic, performa outdoor amplifier dinilai dari kemampuannya meneruskan level sinyal input tanpa memicu distorsi intermodulasi pada sisi output.
Jangan pernah langsung menusukkan dB meter ke port output booster tanpa memasang attenuator perlindungan, kecuali Anda menggunakan port khusus bernama Test Point (-20 dB).
Mari kita bedah struktur data parameter pengujian booster yang ideal melalui perbandingan komparatif berikut ini:
| Titik Pengukuran | Level Minimum (dBuV) | Level Maksimum (dBuV) | Rekomendasi C/N (dB) |
|---|---|---|---|
| Input Amplifier | 70 | 85 | > 44 |
| Output Amplifier | 102 | 108 | > 48 |
| Tap Distribusi | 75 | 90 | > 43 |
| Outlet Kamar Pelanggan | 60 | 72 | > 40 |
Jika saat mengukur output booster Winersat WCA 5086 atau Matrix HA 8640 Anda mendapati angka melebihi 110 dBuV, sinyal tersebut justru akan merusak kualitas gambar. Gambar TV analog akan mengalami gejala cross-modulation berupa garis-garis berjalan, sementara siaran digital akan mengalami freeze total akibat kejenuhan tuner (overload).
Gunakan sekrup pengatur Gain dan Slope pada sirkuit internal booster untuk menekan angka desibel hingga masuk ke dalam rentang parameter aman di atas.
Metode Troubleshooting Kerusakan Jaringan dengan dB Meter
Fungsi sejati dari dB meter CATV baru akan terasa ketika Anda melakukan pelacakan gangguan massal di suatu area perumahan. Ketika ada laporan bahwa satu blok mengalami penurunan kualitas gambar, langkah pertama bukan mengganti booster, melainkan memetakan kehilangan sinyal (loss) per segmen.
Mulailah melacak dari titik terdekat dengan perangkat aktif, lalu bergerak secara sekuensial menuju titik pasif terjauh.
Sinyal merosot tajam di titik splitter biasanya bukan karena perangkat rusak, melainkan air hujan yang merembes masuk ke dalam konektor akibat isolasi yang getas.
Bila pembacaan dB meter menunjukkan angka 45 dBuV di level tap pelanggan, Anda sudah tahu bahwa itu berada di bawah batas minimum kelayakan isolasi TV kabel. Segera lakukan pengetesan pada kabel drop wire bawaan dengan mengukur ujung kabel yang mengarah ke tiang.
Jika level sinyal di tiang normal (misal 78 dBuV) tetapi drop di dalam rumah, berarti kabel koaksial pelanggan tersebut sudah mengalami korosi internal atau terjepit plafon bangunan.
Rekomendasi Perawatan dan Kalibrasi Alat Ukur
Akurasi sebuah dB meter CATV sangat bergantung pada pola pemakaian dan cara Anda merawat sirkuit RF sensitif di dalamnya. Berdasarkan informasi teknis dari blog Matvcatv, komponen internal attenuator elektronik pada dB meter rentan mengalami pergeseran nilai resistansi jika sering terkena guncangan mekanis yang ekstrem.
Simpan selalu dB meter di dalam tas pelindung khusus (softcase) yang empuk dan hindari meletakkannya di bagasi motor tanpa peredam getaran.
Masalah klasik lainnya yang sering dilaporkan oleh teknisi adalah matinya sel baterai bawaan akibat sistem pengisian daya yang tidak terkontrol. Modifikasi baterai dB meter CATV yang drop menggunakan sel baterai lithium-ion 18650 berkualitas dengan tambahan modul BMS (Battery Management System) bisa menjadi alternatif jitu untuk memperpanjang durasi operasional alat di lapangan hingga 8 jam kerja penuh.
Bersihkan port input koaksial F-female pada alat ukur menggunakan cairan contact cleaner secara berkala untuk mencegah timbulnya kerak oksida yang bisa memicu redaman liar sebesar 1 hingga 2 dB saat proses pengukuran berlangsung.
Penguasaan penuh terhadap dB meter CATV dikombinasikan dengan pemahaman standar level desibel yang presisi akan memangkas waktu troubleshooting di lapangan hingga 70 persen. Selalu jadikan data angka dBuV yang konsisten pada layar instrumen sebagai validasi tunggal sebelum Anda menyatakan sebuah instalasi jaringan TV kabel selesai dan layak dioperasikan.
