Membuat pengukur berat mandiri menggunakan sensor load cell Arduino sering kali menjadi proyek yang membingungkan bagi sebagian orang karena hasil pembacaannya yang melompat-lompat atau bahkan tidak terbaca sama sekali. Saya melihat banyak pemula terjebak pada masalah akurasi karena mengabaikan detail penting pada tahap kalibrasi dan pengondisian sinyal analog dari sensor berat ini.
Padahal, kunci utama dari keberhasilan sistem ini terletak pada pemahaman prinsip kerja perangkat keras dan komunikasi data yang tepat antara mikrokontroler dengan chip penguat sinyal. Artikel ini akan mengupas tuntas cara menggunakan load cell Arduino agar Anda bisa menghasilkan pembacaan timbangan digital yang presisi, stabil, dan minim fluktuasi.
Sensor load cell tidak bisa langsung dihubungkan begitu saja ke pin analog mikrokontroler biasa karena karakteristik keluarannya yang sangat kecil. Sensor load cell menghasilkan keluaran berupa tegangan dalam orde mV (milivolt) terhadap perubahan nilai resistansi, yang mana tingkat tegangan selembut ini mustahil dibaca secara akurat oleh port ADC standar tanpa penguat.
Oleh karena itu, peran modul HX711 menjadi sangat krusial dalam proyek ini sebagai jembatan yang menguatkan sinyal analog mikro tersebut dan mengubahnya menjadi data digital siap pakai. Berdasarkan dokumentasi teknis yang dikompilasi oleh id.scribd.com, konversi data dari analog ke digital pada proyek timbangan ini menggunakan port ADC mikrokontroler dengan resolusi 10bit yang kemudian diproses lebih lanjut agar nilainya linear.
Mengenal Prinsip Kerja Jembatan Wheatstone
Di dalam sebuah physical load cell, terdapat konfigurasi regangan yang memanfaatkan hukum fisika klasik untuk mendeteksi tekanan atau beban. Metode Jembatan Wheatstone ditemukan oleh Samuel Hunter Christie pada tahun 1833 dan dipopulerkan oleh Sir Charles Wheatstone pada tahun 1843.
Prinsip ini terbukti sangat andal dan tetap menjadi standar industri global hingga detik ini untuk mengukur perubahan hambatan yang sangat tipis. Rangkaian Jembatan Wheatstone pada dasarnya menggunakan prinsip keseimbangan yang terdiri atas 4 buah resistor (resistor variabel, resistor yang ingin diukur, dan 2 buah resistor tetap).
Ketika load cell menerima tekanan fisik, struktur logamnya mengalami deformasi mikro yang mengubah nilai resistansi pada resistor variabel di dalamnya. Perubahan ini merusak keseimbangan jembatan listrik dan menghasilkan tegangan milivolt yang proporsional dengan berat benda yang diletakkan di atas sensor.
[https://encrypted-tbn1.gstatic.com/licensed-image?q=tbn:ANd9GcSitrAzQO8PDhbGIBhEsRygNKGtIyrXH0eVKZj53su6KDWyDnR97fAv4FnFv6fSTc2xi4JFJuQWxlFIPCAWNLTIo-MJh52Wd_F8zdV2X00LO2wy9YU](https://encrypted-tbn1.gstatic.com/licensed-image?q=tbn:ANd9GcSitrAzQO8PDhbGIBhEsRygNKGtIyrXH0eVKZj53su6KDWyDnR97fAv4FnFv6fSTc2xi4JFJuQWxlFIPCAWNLTIo-MJh52Wd_F8zdV2X00LO2wy9YU)
Persiapan Komponen dan Skema Pengabelan yang Benar
Menurut saya, kesalahan paling fatal kedua setelah salah program adalah kualitas koneksi kabel jumper yang longgar, mengingat sinyal milivolt sangat sensitif terhadap noise listrik. Komponen hardware yang dibutuhkan untuk proyek ini mencakup Arduino UNO, Single point load cell berkapasitas 10 kg, Modul HX711, dan kabel jumper.
Pastikan Anda menggunakan kabel yang kokoh dan jika memungkinkan, solder langsung kaki-kaki load cell ke modul HX711 untuk menghindari fluktuasi nilai akibat resistansi kontak yang buruk. Konfigurasi pinout standar umumnya menghubungkan pin standar komunikasi data serial dari modul penguat ke pin digital Arduino.

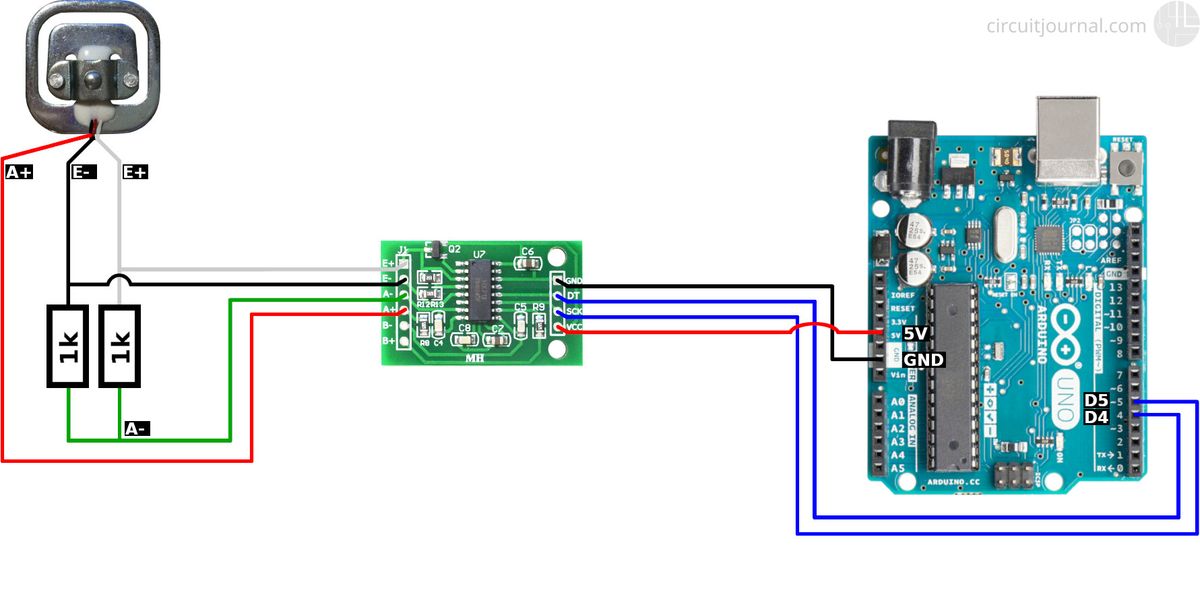

Untuk memudahkan pengaturan dan memastikan semua komponen terpasang di posisi yang tepat, Anda bisa melihat tabel pemetaan pinout berikut ini sebagai panduan utama saat melakukan perakitan fisik di meja kerja Anda.
| Komponen Asal | Pin Output | Komponen Tujuan | Pin Input |
|---|---|---|---|
| Load Cell 10 kg | Kabel Merah | Modul HX711 | E+ |
| Load Cell 10 kg | Kabel Hitam | Modul HX711 | E- |
| Load Cell 10 kg | Kabel Putih | Modul HX711 | A- |
| Load Cell 10 kg | Kabel Hijau | Modul HX711 | A+ |
| Modul HX711 | VCC | Arduino UNO | 5V |
| Modul HX711 | GND | Arduino UNO | GND |
| Modul HX711 | DT (Data) | Arduino UNO | Pin D3 |
| Modul HX711 | SCK (Clock) | Arduino UNO | Pin D2 |
Langkah Sinkronisasi dan Pemrograman Firmware Arduino
Setelah seluruh kabel terpasang dengan kokoh, langkah selanjutnya adalah menyusun kode program agar mikrokontroler dapat membaca data digital dari chip penguat secara konsisten. Pengaturan baud rate untuk komunikasi serial di dalam pemrograman ditentukan sebesar 9600bps agar komunikasi data ke serial monitor berjalan lancar tanpa data yang korup.
Satu hal yang wajib diperhatikan di dalam struktur kode program awal adalah inisialisasi variabel untuk menampung angka koreksi atau beban kosong. Variabel `nilai_kalibrasi` dideklarasikan dengan tipe data float dan diberi nilai awal sebesar -1000.
Nilai awal float negatif ini berfungsi sebagai parameter pengali mentah yang nantinya akan disesuaikan secara presisi berdasarkan beban pembanding yang sudah diketahui berat aslinya. Tanpa inisialisasi variabel bertipe pecahan ini, konversi angka mentah dari register HX711 menjadi satuan gram atau kilogram akan menjadi sangat kacau.
Kelemahan Sistem Load Cell dan Trik Memperluas Kapasitas Pengukuran
Dari spesifikasi hardware standar yang ada, kekurangan utama dari single point load cell berkapasitas 10 kg ini adalah kerentanannya terhadap beban kejut (shock load) dan keterbatasan rentang ukur maksimal yang relatif kecil untuk kebutuhan industri atau penimbangan bobot manusia.
Jika Anda memaksakan benda seberat 15 kg di atas sensor berkapasitas 10 kg, struktur logam dalam sensor akan mengalami deformasi permanen yang membuatnya rusak total dan tidak bisa digunakan lagi. Namun, keterbatasan kapasitas fisis ini sebenarnya bisa diakali dengan memodifikasi topologi pemasangan sensor secara mekanis maupun elektrik.
Penggunaan dua buah load cell pada percobaan ini memperluas jangkauan pengukuran hingga mencapai ~100kg. Penulis bersama seorang teman kelompok pada bulan November/Desember 2016 pernah melakukan pembuatan proyek weighing scale (pengukur berat) menggunakan metode penggabungan sensor sejenis ini, sebagaimana dicatat oleh timmtimmy.wordpress.com.
Dengan menggabungkan dua buah sensor secara sejajar, beban total akan terbagi rata ke masing-masing struktur penopang logam. Metode paralel atau konfigurasi jembatan penuh gabungan ini tidak hanya menaikkan batas maksimal timbangan Anda, tetapi juga meningkatkan stabilitas pembacaan saat posisi beban tidak berada tepat di titik tengah platform timbangan.
Metode Kalibrasi Akurat untuk Menghindari Fluktuasi Angka
Proses kalibrasi wajib dilakukan setiap kali Anda mengubah struktur mekanis, mengganti panjang kabel, atau memindahkan timbangan ke lingkungan dengan suhu yang berbeda drastis. Kalibrasi dilakukan dengan cara mencatat nilai mentah saat kondisi tanpa beban (tare), kemudian meletakkan beban uji yang sudah diketahui berat pastinya, misalnya anak timbangan standar 1 kg.
Berdasarkan data yang dirilis oleh para praktisi di dalam arsip tulisan www.arduino.biz.id, Anda harus membagi nilai pembacaan mentah tersebut dengan berat beban uji untuk mendapatkan faktor kalibrasi yang sesungguhnya. Faktor baru inilah yang kemudian dimasukkan untuk menggantikan angka variabel float awal di dalam program.
Lakukan pengujian ini minimal sebanyak tiga kali untuk memastikan repetibilitas atau kemampuan sensor menghasilkan angka yang sama pada pengujian berulang. Jika angka masih bergeser, periksa apakah ada baut penyangga platform yang menyentuh bagian bodi aktif dari sensor load cell Anda.
Hindari penggunaan struktur timbangan dari bahan yang mudah melenting seperti plastik tipis atau tripleks murah karena kelenturan material penyangga akan menyerap sebagian gaya tekan. Gunakan pelat besi atau akrilik tebal berkekuatan tinggi agar seluruh gaya berat objek benar-benar tersalurkan secara tegak lurus menuju area sensor berat.
