Mengabaikan kalkulasi beban sebelum melakukan pengangkatan adalah jalan pintas menuju bencana fatal di area proyek konstruksi atau industri pabrik. Memahami cara menghitung beban crane secara presisi bukan sekadar pemenuhan dokumen formal, melainkan pilar utama perlindungan nyawa pekerja dan aset berharga Anda.
Berdasarkan data dari Badan Pusat Statistik (BPS), terdapat 150.000 kasus kecelakaan kerja di Indonesia pada tahun 2022. Angka yang dirilis oleh Badan Pusat Statistik (BPS) ini menjadi alarm keras bagi industri, terutama sektor konstruksi dan manufaktur yang setiap hari mengoperasikan alat angkat berat. Banyak insiden fatal terjadi hanya karena rigger atau operator salah memperkirakan berat total muatan dan gagal menentukan kapasitas aman alat.
Dari pengalaman saya menangani berbagai proyek pengangkatan material berat, kekeliruan perhitungan sering kali bersumber dari ketidakmampuan membedakan berat bersih objek dengan beban total operasional. Artikel ini akan mengupas tuntas langkah demi langkah menentukan kapasitas angkat, memahami batasan aman, hingga membaca tabel kapasitas secara praktis agar aktivitas pengangkatan berjalan tanpa kendala.
Langkah pertama yang wajib Anda lakukan adalah mendata seluruh elemen yang menggantung pada ujung boom. Kesalahan umum yang saya lihat adalah petugas hanya menimbang berat bersih material yang akan dipindahkan, lalu mengabaikan berat peralatan rigging.
Beban total yang diterima oleh sistem derek sebenarnya merupakan penjumlahan dari beberapa variabel penting. Komponen-komponen tersebut meliputi objek material itu sendiri, berat block hook, belenggu (shackle), spreader bar jika digunakan, hingga berat tali sling.
Menghitung Berat Bersih Material dan Rigging Gear
Anda harus memastikan informasi berat material bersumber dari dokumen manifes resmi atau kalkulasi volume material dikalikan dengan massa jenisnya. Jangan pernah menggunakan metode tebakan visual untuk menentukan berat objek berat.
Setelah berat objek diketahui, tambahkan berat alat bantu angkat (rigging hardware) yang terpasang. Gabungan seluruh komponen inilah yang disebut sebagai beban aktual yang akan ditarik oleh sistem mekanis alat.
Mengenal Batas Aman Melalui SWL
Pertanyaan yang sering muncul dari pekerja pemula biasanya seputar "apa itu swl crane?" saat mereka melihat pelat besi yang tertempel di bodi alat angkat. Safe Working Load (SWL) adalah kapasitas beban kerja aman maksimum yang telah ditentukan oleh pabrikan untuk diangkat oleh perangkat tersebut dalam kondisi ideal.
SWL ini berbeda dengan batas kekuatan putus material karena sudah memperhitungkan faktor risiko. Nilai faktor keamanan (safety factor) untuk tali wire rope umumnya berkisar antara 5 hingga 10, tergantung pada regulasi industri dan jenis beban yang diangkat. Informasi mengenai faktor keamanan ini sangat penting agar material tali kawat baja tidak mengalami deformasi plastis atau putus mendadak saat menerima sentakan.
Untuk alat pengangkat secara keseluruhan, hasil pembagian Kekuatan Putus Minimum (MBS/MBL) dengan faktor keamanan biasanya berada di antara nilai 4 dan 6. Angka ini memastikan bahwa komponen mekanis crane selalu bekerja jauh di bawah titik kritis kegagalannya.
Panduan Menggunakan Rumus Kapasitas Crane
Setelah memahami seluruh komponen beban, saatnya mengaplikasikan rumus matematis dasar untuk menentukan kelayakan angkat. Melalui perhitungan yang logis, Anda dapat memastikan mesin tidak akan mengalami kelebihan beban (overload) selama manuver berlangsung.
Dalam praktik di lapangan, kita harus menghitung kapasitas kerja bersih atau Net Capacity dari alat. Rumus dasar yang digunakan oleh para engineer adalah sebagai berikut:
Kapasitas Bersih = Kapasitas Bagan (Gross Capacity) – Total Berat Alat Bantu (Rigging Deductions)
Kapasitas bagan diperoleh dari tabel manufaktur berdasarkan radius kerja, sedangkan potongan rigging mencakup hook block, sling kawat, dan peralatan tambahan lainnya.
Untuk mempermudah pemahaman mengenai batas aman operasional berdasarkan kekuatan komponen, berikut adalah visualisasi data referensi faktor keselamatan yang berlaku di industri pengangkatan material:
| Komponen Alat Angkat | Parameter Batas Minimum | Nilai Faktor Keamanan (Safety Factor) |
|---|---|---|
| Tali Wire Rope | Regulasi Industri | 5 hingga 10 |
| Sistem Alat Pengangkat (MBS/MBL) | Kekuatan Putus Minimum | 4 hingga 6 |
Menentukan Jarak dan Sudut Pengangkatan yang Aman
Kapasitas angkat sebuah mesin derek bersifat dinamis dan sangat dipengaruhi oleh posisi geometris boom. Struktur baja pembawa beban memiliki titik kritis yang berubah seiring dengan perubahan jarak horizontal dan sudut kemiringan.
Banyak personel lapangan belum memahami "cara menentukan radius aman pengangkatan crane" secara tepat saat merancang lifting plan. Radius operasi diukur dari titik pusat rotasi (center of rotation) crane hingga titik tegak lurus di mana beban digantung.
Cara Baca Load Chart Crane Pabrikan
Setiap unit alat berat wajib dilengkapi dengan buku panduan bagan beban spesifik. Keterampilan tentang "cara baca load chart crane" adalah keahlian mutlak yang harus dikuasai oleh seorang rigger maupun operator sebelum mesin dinyalakan.
Bagan beban ini mempertemukan variabel panjang boom (boom length) dan radius kerja (operating radius). Di titik pertemuan kedua variabel tersebut, Anda akan menemukan angka kapasitas kotor (gross capacity) maksimum yang diizinkan oleh pabrik pembuat.
Analisis Kritis Mengapa Crane Bisa Terbalik
Ketika merancang skenario pengangkatan, Anda wajib memperhitungkan efek momen gaya yang terjadi pada struktur penopang. Pertanyaan mendasar seperti "mengapa crane bisa terbalik saat angkat beban?" sering kali menjadi topik utama dalam sesi safety briefing pagi hari.
Fenomena mengerikan ini terjadi akibat prinsip tuas sederhana, di mana momen jungkit (tipping moment) melebihi momen penahan atau stabilitas alat. Ketika beban digerakkan menjauhi pusat rotasi tanpa menurunkan berat muatan, radius kerja membesar dan secara drastis menurunkan kapasitas angkat aman sesuai hukum fisika.

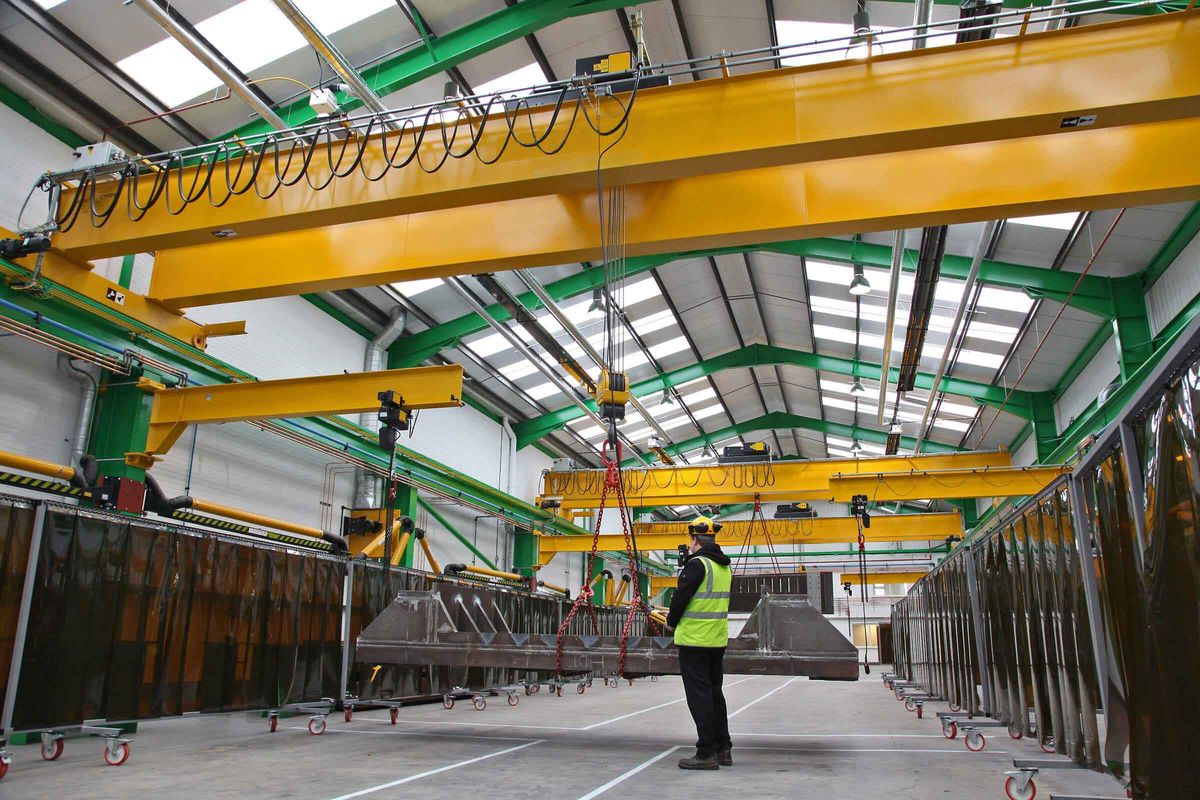

Penerapan pada Overhead Crane dan Jembatan Angkat
Prinsip kalkulasi ini tidak hanya berlaku untuk mobile crane atau crawler crane di lapangan terbuka, melainkan juga untuk sistem pengangkatan tetap di dalam ruangan workshop. Struktur overhead crane memerlukan pendekatan kalkulasi yang sedikit berbeda karena bertumpu pada rel statis.
Saat menghitung struktur dalam pabrik, teknisi menggunakan rumus hitung kekuatan angkat crane jembatan untuk memastikan girder baja sanggup menahan beban bergerak. Rumus ini mengintegrasikan berat mati struktur jembatan (dead load), berat hoist trolley, beban hidup material, serta koefisien dampak dinamis akibat getaran motor penggerak.
Dalam kasus yang sering saya temui di bengkel alat berat, kegagalan struktur overhead crane umumnya disebabkan oleh kelelahan logam (metal fatigue) akibat pembebanan kejut yang berulang. Pengangkatan material yang tersangkut di lantai secara paksa akan melipatgandakan beban aktual seketika, melampaui batas deformasi girder jembatan.
Pastikan Anda selalu menyisakan margin keselamatan minimal 10% hingga 15% di bawah kapasitas maksimum jembatan angkat guna mengantisipasi efek kejut mekanis tersebut. Pemeriksaan berkala menggunakan uji beban (load test) secara periodik juga menjadi regulasi wajib yang tidak boleh diabaikan demi menjaga ketahanan jangka panjang sistem rel penopang.
