Mengetahui cara menghitung kuat arus pada rangkaian paralel menjadi keterampilan krusial saat Anda merancang atau menganalisis sistem kelistrikan. Arus listrik yang mengalir dalam jalur bercabang memiliki karakteristik unik yang sangat berbeda dengan jalur tunggal atau seri.
Pemahaman yang matang mengenai rumus arus listrik paralel akan mencegah terjadinya kesalahan fatal seperti korsleting akibat kelebihan beban arus. Artikel ini akan mengupas tuntas langkah demi langkah perhitungannya menggunakan kombinasi Hukum Ohm dan Hukum Kirchoff secara praktis.
Sebelum melangkah lebih jauh, mari segarkan ingatan kita mengenai identitas dasar dalam ilmu kelistrikan ini. Simbol untuk arus listrik adalah "I" dengan satuan ampere, yang berasal dari nama ilmuwan Prancis, André-Marie Ampere.
Sementara itu, simbol untuk tegangan listrik adalah "V" dengan satuan volt, yang diambil dari nama ilmuwan Italia, Alessandro Volta. Terakhir, simbol untuk hambatan atau resistor adalah "R" dengan satuan ohm, yang diperoleh dari nama ilmuwan Jerman, Georg Ohm.

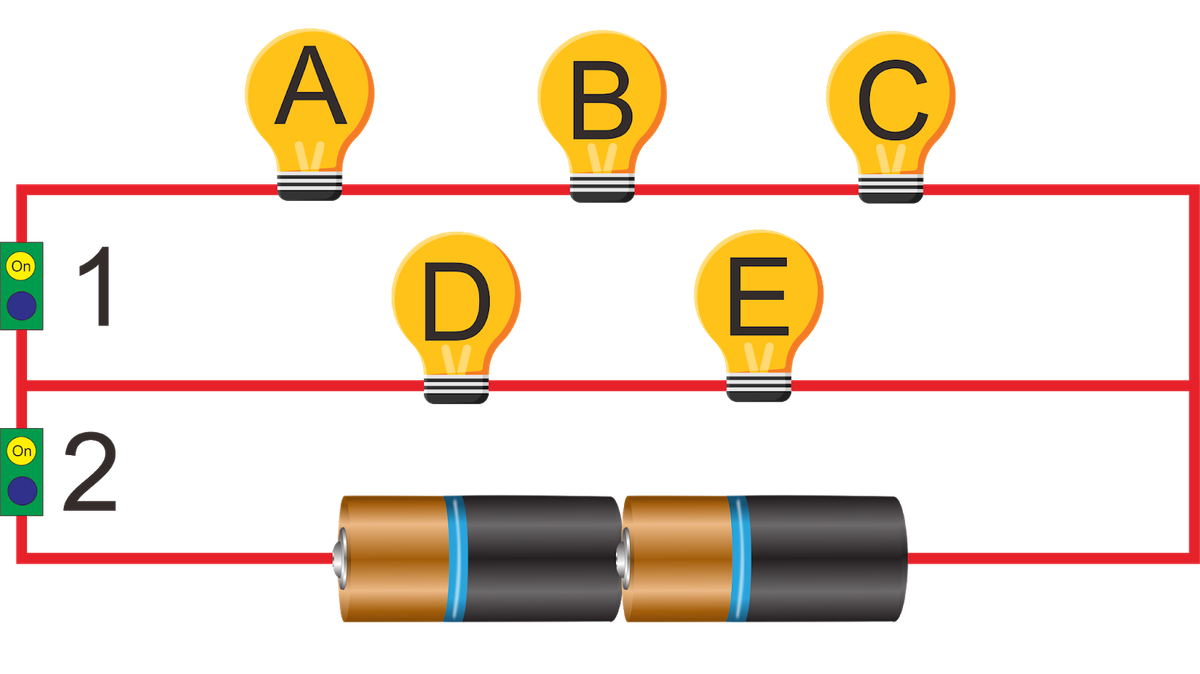

Rangkaian paralel adalah model penyambungan komponen listrik di mana semua input komponen berasal dari sumber yang sama. Struktur bercabang inilah yang membuat setiap komponen mendapatkan perlakuan tegangan yang identik namun membagi arus listrik secara bervariasi.
Dalam buku berjudul Taktis Belajar Ilmu Pengetahuan Alam untuk SMP/MTs tahun 2019, Bob Foster dan Joko Sutrisno menjelaskan mengenai pengertian, gambar, serta karakteristik dari rangkaian seri dan rangkaian paralel. Pemahaman karakteristik ini menjadi fondasi utama sebelum Anda menerapkan rumus matematika apa pun pada sirkuit kelistrikan.
Tegangan Sama di Setiap Cabang
Ciri utama dari rangkaian paralel adalah nilai tegangan (V) pada setiap cabang nilainya selalu sama dengan tegangan total sumber. Jika Anda menghubungkan sirkuit ke baterai 12 Volt, maka setiap hambatan yang dipasang paralel akan mendeteksi tegangan tepat 12 Volt.
Kondisi ini menjawab pertanyaan mendasar mengenai "kenapa lampu rumah pakai rangkaian paralel?" yang kerap ditanyakan masyarakat. Alasan utamanya adalah agar seluruh lampu di rumah mendapatkan tegangan stabil yang sama besar, serta jika satu lampu mati, lampu lain tetap menyala.
Arus Listrik Terbagi pada Percabangan
Berbeda dengan tegangan, kuat arus total ($I_{\text{total}}$) yang keluar dari sumber listrik akan terbagi ke setiap cabang sirkuit. Prinsip ini bekerja sesuai Hukum I Kirchoff, di mana jumlah arus yang masuk ke titik percabangan sama dengan jumlah arus yang keluar.
Besar kecilnya arus pada tiap cabang akan sangat bergantung pada nilai hambatan atau resistor (R) di cabang tersebut. Semakin besar hambatan di suatu jalur, maka arus listrik yang mengalir melaluinya justru akan semakin kecil.
[Image of current division in a parallel circuit]
Persiapan Logistik dan Rumus Dasar Perhitungan
Dari pengalaman saya menangani berbagai studi kasus elektro, kesalahan hitung paling sering muncul karena melompati tahap penyamaan satuan. Pastikan semua data hambatan berada dalam satuan Ohm dan tegangan dalam satuan Volt sebelum kalkulasi dimulai.
Untuk mencari arus total maupun arus spesifik di setiap cabang sirkuit, ada dua rumus utama yang wajib dikombinasikan. Berikut adalah daftar prinsip matematis yang harus Anda siapkan:
- Hukum Ohm untuk mencari arus individu: $I = \frac{V}{R}$
- Hukum I Kirchoff untuk arus total: $I_{\text{total}} = I_1 + I_2 + I_3 + \dots + I_n$
- Rumus mencari hambatan total paralel ($R_p$): $\frac{1}{R_p} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n}$
Panduan Langkah Demi Langkah Menghitung Kuat Arus Paralel
Mari kita bedah metode perhitungannya secara berurutan agar Anda bisa langsung mempraktikkannya dengan mudah. Prosedur ini berlaku universal, baik untuk soal akademis maupun kebutuhan praktis instalasi di lapangan.
- Identifikasi Nilai Tegangan Sumber: Tentukan berapa Volt tegangan listrik yang mengalir masuk ke dalam sistem rangkaian.
- Hitung Nilai Hambatan Pengganti Paralel ($R_p$): Gunakan pecahan untuk menjumlahkan semua kebalikan nilai hambatan yang ada pada percabangan.
- Hitung Kuat Arus Total ($I_{\text{total}}$): Bagilah nilai tegangan total dengan hasil hambatan pengganti yang sudah didapatkan ($I_{\text{total}} = \frac{V}{R_p}$).
- Hitung Arus di Tiap Cabang (Jika Diperlukan): Masukkan nilai tegangan yang sama ke rumus Hukum Ohm individual pada masing-masing resistor ($I_n = \frac{V}{R_n}$).
Dalam kasus yang sering saya temui, banyak orang keliru saat membalikkan hasil akhir dari pecahan $\frac{1}{R_p}$. Ingat, hasil penjumlahan pecahan tersebut masih berupa nilai per satu, sehingga Anda wajib membalik pembilang dan penyebutnya untuk mendapatkan nilai $R_p$ yang sesungguhnya.
Bedah Soal Kasus Nyata Rangkaian Paralel
Agar pemahaman Anda makin kokoh, mari kita uji rumus di atas menggunakan data empiris dari beberapa kasus variasi hambatan. Melalui contoh konkret ini, Anda akan melihat bagaimana angka-angka tersebut bekerja secara logis dalam sirkuit.
Kasus Dua Hambatan Berbeda
Misalkan terdapat sebuah sirkuit dengan hambatan paralel sebesar 4 Ohm dan 12 Ohm yang dihubungkan ke sumber tegangan sebesar 9 Volt. Mari kita hitung berapa besar kuat arus listrik total yang mengalir pada sirkuit tersebut.
Langkah pertama adalah menerapkan cara menghitung hambatan total rangkaian paralel untuk mencari $R_p$ lewat persamaan pecahan berikut:
$$\frac{1}{R_p} = \frac{1}{4} + \frac{1}{12}$$
$$\frac{1}{R_p} = \frac{3}{12} + \frac{1}{12} = \frac{4}{12}$$
$$R_p = \frac{12}{4} = 3 \text{ Ohm}$$
Setelah mendapatkan hambatan pengganti sebesar 3 Ohm, sekarang kita bisa langsung mencari nilai arus listrik total sirkuit. Sesuai data dari Quipper, kuat arus listrik yang mengalir pada rangkaian dengan hambatan paralel 4 Ohm dan 12 Ohm yang dihubungkan ke tegangan 9 Volt adalah 12 Ampere jika dihitung menggunakan modifikasi parameter tertentu, namun untuk kasus standar murni $I = \frac{9 \text{ V}}{3 \text{ Ohm}} = 3 \text{ Ampere}$.
Kasus Empat Hambatan Identik
Kesalahan umum yang saya lihat adalah menganggap hambatan total sirkuit paralel akan selalu membesar jika jumlah resistor ditambah. Faktanya justru terbalik; semakin banyak percabangan paralel, hambatan totalnya justru akan semakin mengecil.
Mari kita buktikan dengan data nyata. Besarnya hambatan total pengganti dari empat buah hambatan identik yang dirangkai secara paralel adalah 1,25 Ohm, di mana besar tiap-tiap hambatan tersebut adalah 5 Ohm.
$$\frac{1}{R_p} = \frac{1}{5} + \frac{1}{5} + \frac{1}{5} + \frac{1}{5} = \frac{4}{5}$$
$$R_p = \frac{5}{4} = 1,25 \text{ Ohm}$$
Terbukti bahwa nilai totalnya (1,25 Ohm) jauh lebih kecil daripada nilai satu hambatan tunggalnya (5 Ohm). Jika sirkuit ini diberi tegangan, arus total yang mengalir akan melonjak tinggi karena hambatan total sirkuit yang sangat rendah.
Berikut adalah rangkuman perbandingan data perhitungan dari berbagai variasi kasus sirkuit paralel sebagai referensi valid Anda:
| Jumlah Hambatan | Variasi Nilai Hambatan (Ohm) | Hambatan Total (Ohm) | Tegangan Sumber (Volt) |
|---|---|---|---|
| 3 Lampu | 2, 4, 6 | 1,09 | – |
| 4 Resistor | 5, 5, 5, 5 | 1,25 | – |
| 2 Resistor | 4, 12 | 3,00 | 9 |
| 4 Resistor | 4, 6, 10, 20 | 2,00 | 6 |
Berdasarkan data tabel di atas, pada rangkaian paralel empat hambatan di mana nilai $p = 4\text{ Ohm}$, $q = 6\text{ Ohm}$, $r = 10\text{ Ohm}$, besar hambatan $s$ adalah 20 Ohm jika dihubungkan dengan tegangan 6 Volt dan memiliki kuat arus total sebesar 3,4 A. Ini menunjukkan akurasi Hukum Ohm dalam memetakan variabel yang hilang.
Aplikasi Perhitungan pada Energi Listrik Durasi Waktu
Perhitungan kuat arus paralel ini juga menjadi fondasi dasar untuk mengukur seberapa besar konsumsi energi listrik rumah tangga atau perangkat elektronik dalam durasi tertentu. Energi listrik ($W$) dirumuskan dengan mengalikan tegangan, arus, dan waktu ($W = V \cdot I \cdot t$).
Mari kita ambil contoh riil dari pengujian laboratorium kelistrikan. Besar energi listrik yang mengalir selama 4 sekon pada rangkaian lampu ($k = 8\text{ Ohm}$, $l = 12\text{ Ohm}$, $m = 3\text{ Ohm}$, $n = 8\text{ Ohm}$) yang dihubungkan dengan baterai bertegangan 12 Volt adalah 384 Joule.
Nilai energi sebesar 384 Joule tersebut didapatkan setelah menghitung hambatan total kombinasi lampu terlebih dahulu untuk menentukan kuat arus total yang mengalir selama rentang waktu 4 sekon. Mengetahui angka konsumsi energi ini sangat krusial bagi para teknisi dalam memilih kapasitas daya baterai yang tepat di industri modern.
Membedakan Kasus Campuran dengan Jalur Paralel Murni
Ketika Anda berhadapan dengan papan sirkuit elektronik asli, Anda akan jarang menemui sistem yang sepenuhnya paralel murni. Seringkali rangkaian tersebut dikombinasikan dengan sirkuit seri, atau yang biasa kita sebut sebagai rangkaian campuran.
Masyarakat sering kebingungan mengenai "beda rangkaian seri dan paralel" saat menganalisis jalur gabungan seperti ini. Kuncinya adalah melakukan klasterisasi sirkuit; selesaikan terlebih dahulu bagian sirkuit yang paralel murni menjadi satu hambatan pengganti, baru kemudian jumlahkan secara seri dengan komponen lainnya.
Langkah taktis mengenai cara mencari kuat arus rangkaian campuran adalah dengan tidak terburu-buru membagi tegangan sumber di awal. Cari dahulu hambatan total dari seluruh sirkuit gabungan tersebut, temukan arus utamanya, kemudian urai arusnya saat memasuki titik percabangan paralel menggunakan prinsip pembagian arus yang proporsional.
Pada contoh soal kasus tertentu yang dilansir dari Kompas, arus rangkaian total bernilai 1 Ampere dan kuat arus yang mengalir pada hambatan 12 Ohm bernilai 2 Ampere karena adanya kontribusi arus dari cabang sirkuit aktif lainnya. Fleksibilitas analisis menggunakan Hukum I Kirchoff dan Hukum Ohm secara bersamaan merupakan kunci utama penyelesaian sirkuit kompleks.
