Menghitung kapasitas pengaman arus untuk jaringan listrik tiga fasa sering kali memicu kekhawatiran bagi para teknisi pemula maupun pemilik bangunan. Menentukan kapasitas pengaman yang keliru berisiko membuat komponen kelistrikan cepat rusak atau bahkan memicu kecelakaan kerja yang fatal.
Artikel ini akan mengupas tuntas langkah demi langkah mengenai cara menghitung mcb 3 phase secara akurat agar sistem kelistrikan Anda tetap aman dan bekerja optimal. Pemahaman mendalam tentang kapasitas arus akan mencegah masalah klasik seperti
"mcb listrik sering turun"
akibat kelebihan beban.
Sebagai praktisi yang sering berhadapan dengan instalasi panel di lapangan, saya sering menemui kekeliruan fatal dalam menentukan rating pengaman. Banyak orang hanya menebak kapasitas tanpa dasar kalkulasi yang valid.
Sebelum masuk ke teknis perhitungan, Anda wajib memahami perbedaan satuan daya listrik yang sering membingungkan di lapangan. Pemahaman tentang beda watt dan va sangat krusial karena perhitungan arus listrik selalu mengacu pada daya nyata dan daya semu.
Daya dalam satuan Volt-Ampere (VA) merupakan daya semu, sedangkan Watt (W) adalah daya nyata yang telah dipengaruhi oleh faktor daya atau cos phi. Untuk jaringan tiga fasa, kalkulasi arus tidak bisa disamakan dengan jaringan satu fasa biasa.
Dalam kasus yang sering saya temui, kekeliruan mendasar berawal dari ketidakpahaman terhadap rumus daya tiga fasa.
"Cara menghitung daya listrik 3 phase"
yang benar wajib menyertakan nilai akar tiga atau sekitar 1,732 dalam persamaannya.
Rumus matematis dasar untuk mencari arus nominal pada sistem 3 fasa adalah Arus (I) sama dengan Daya Semu (S) dibagi dengan hasil kali tegangan antar fasa (U) dan akar tiga.
Secara matematis, rumusnya dapat dituliskan sebagai berikut:
$$I = \frac{S}{\sqrt{3} \times V}$$
Di mana $I$ adalah arus dalam satuan Ampere, $S$ adalah daya semu dalam satuan VA, dan $V$ adalah tegangan antar fasa (umumnya 380 Volt untuk jaringan 3 fasa di Indonesia).
Langkah Nyata Cara Menghitung MCB 3 Phase

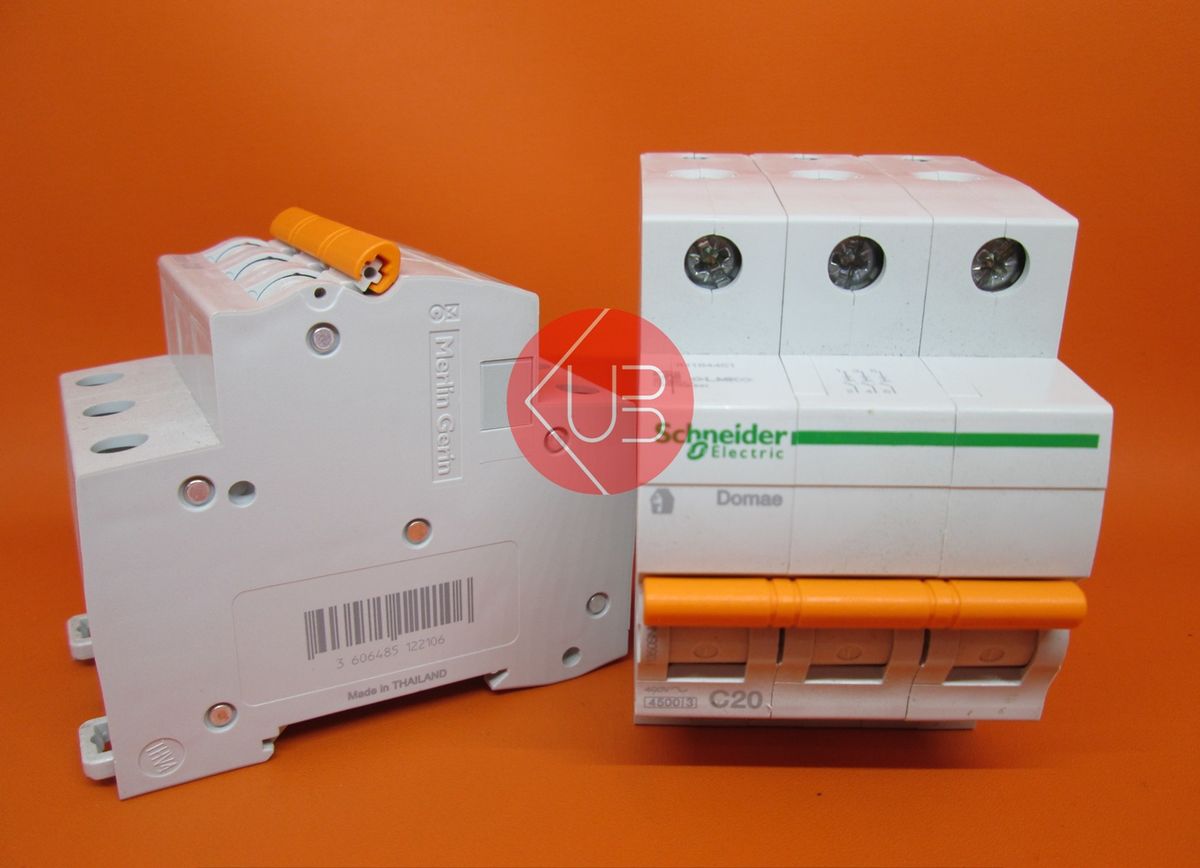

Menentukan kapasitas Miniature Circuit Breaker (MCB) membutuhkan ketelitian ekstra agar pengaman tidak terlalu sensitif namun tetap responsif saat terjadi gangguan. Mengikuti urutan logis akan memastikan hasil kalkulasi Anda sesuai dengan standar keamanan kelistrikan.
Berikut adalah urutan langkah logis untuk menghitung kebutuhan kapasitas MCB pada jaringan 3 fasa:
- Ketahui Total Daya Semu (VA): Catat total beban atau kapasitas daya terpasang yang tertera pada sistem kelistrikan Anda.
- Hitung Arus Nominal Jaringan: Gunakan rumus daya 3 fasa untuk menemukan besaran arus murni yang mengalir pada penghantar saat beban penuh.
- Terapkan Safety Factor: Kalikan hasil arus nominal dengan faktor keamanan standar sebesar 125% untuk mengantisipasi lonjakan arus start awal.
- Pilih Rating MCB Terdekat: Sesuaikan hasil akhir perhitungan dengan rating kapasitas MCB yang tersedia di pasaran secara presisi.
Kesalahan umum yang saya lihat adalah teknisi langsung memilih MCB dengan rating yang sama persis dengan arus nominal tanpa menghitung faktor keamanan. Padahal, berdasarkan data teknis dari Kelasteknisi, hasil perhitungan kalkulator arus wajib dikalikan dengan safety factor sebesar 125% untuk menjamin keandalan sistem.
Contoh Kasus Perhitungan Daya 6600 VA
Untuk memberikan gambaran yang lebih nyata, mari kita simulasikan perhitungan untuk kapasitas daya terpasang sebesar 6.600 VA. Kasus ini sangat sering dijumpai pada ruko komersial skala kecil hingga menengah maupun rumah tinggal dengan fasilitas premium.
Pertama, kita cari tahu terlebih dahulu arus nominalnya dengan membagi daya 6.600 VA dengan hasil kali 1,732 dan tegangan 380 Volt. Dari pengerjaan tersebut, diperoleh arus nominal sebesar kurang lebih 10 Ampere per fasa.
Selanjutnya, kita terapkan batas aman dengan mengalikan arus nominal 10 Ampere dengan angka 1,25 (125%). Hasil akhir menunjukkan kebutuhan arus pengaman sebesar 12,5 Ampere.
Karena rating MCB 12,5 Ampere tidak tersedia di pasar Indonesia, maka kita harus memilih ukuran standar terdekat yang aman. Berdasarkan standar industri kelistrikan, daya 6600 VA dikoneksikan dengan MCB bertipe 3 fasa berkapasitas $3 \times 10\text{A}$.
Daftar Spesifikasi Daya, MCB, dan Kabel Standar
Untuk memudahkan Anda dalam melakukan verifikasi di lapangan, sangat penting untuk melihat kesesuaian antara daya terpasang, ukuran pengaman, dan diameter kabel penghantar yang digunakan. Ketidaksesuaian komponen ini sering kali menjadi jawaban utama dari pertanyaan
"kenapa mcb bisa terbakar"
saat digunakan.
Jika penampang kabel terlalu kecil sedangkan MCB terlalu besar, kabel akan mendidih dan terbakar sebelum MCB sempat mendeteksi kelebihan beban. Selaraskan selalu ketiga variabel ini demi keamanan properti Anda.
Berikut adalah tabel acuan spesifikasi daya listrik, kapasitas MCB, serta ukuran kabel penghantar yang aman untuk dijadikan standar referensi instalasi Anda.
| Kategori Sistem | Kapasitas Daya (VA) | Rating Arus MCB (Ampere) | Ukuran Kabel Minimal (mm²) |
|---|---|---|---|
| 1 Fasa | 450 | 2A | 3 x 2.5 |
| 1 Fasa | 900 | 4A | 3 x 2.5 |
| 1 Fasa | 1300 | 6A | 3 x 4 |
| 1 Fasa | 2200 | 10A | 3 x 4 |
| 1 Fasa | 3500 | 16A | 3 x 4 |
| 1 Fasa | 4400 | 20A | 3 x 4 |
| 1 Fasa | 5500 | 25A | 3 x 4 |
| 1 Fasa | 7700 | 35A | 3 x 6 |
| 1 Fasa | 11000 | 50A | 3 x 6 |
| 3 Fasa | 6600 | 3 x 10A | 4 x 4 |
Data terstruktur di atas menunjukkan bahwa untuk instalasi 3 fasa dengan daya 6600 VA, jenis kabel yang direkomendasikan adalah tipe NYY atau NYF6bY dengan ukuran penampang $4 \times 4\text{ mm}^2$. Acuan ini sangat membantu dalam mempermudah proses cara memilih mcb rumah atau bangunan komersial.
Panduan Praktis Memilih MCB yang Tepat di Lapangan
Dari pengalaman saya menangani berbagai proyek instalasi panel distribusi, memilih MCB tidak boleh hanya berfokus pada besaran Ampere semata. Anda juga harus jeli dalam melihat kode-kode teknis yang tertera pada bodi MCB tersebut.
Perhatikan karakteristik kurva trip pada MCB yang akan Anda pasang. Untuk beban domestik atau perumahan, MCB dengan kurva tipe C umumnya menjadi standar karena mampu menahan lonjakan arus start peralatan elektronik rumah tangga dengan baik.
- Periksa Kode Breaking Capacity: Pastikan MCB memiliki kemampuan memutus arus hubung singkat (kA) yang sesuai dengan kapasitas trafo sumber.
- Gunakan Produk Berstandar Resmi: Pilih perangkat pengaman yang telah tersertifikasi demi menjamin akurasi pemutusan arus saat terjadi gangguan nyata.
- Pastikan Kerapatan Terminal Kabel: Sambungan kabel yang longgar pada terminal MCB memicu timbulnya panas berlebih dan bisa merusak fisik komponen.
Menerapkan perhitungan cermat mengacu pada rumus di atas akan menghindarkan instalasi dari bahaya kebakaran akibat malafungsi sistem pengaman. Selalu gunakan alat pelindung diri dan pastikan sumber aliran listrik dalam kondisi padam total sebelum Anda melakukan modifikasi atau pemasangan komponen MCB di dalam panel pembagi.
