Mengetahui cara menghitung motor listrik 3 phasa secara presisi merupakan keahlian krusial bagi para teknisi industri agar tidak salah dalam menentukan ukuran pengaman elektrikal. Kesalahan dalam kalkulasi awal berisiko fatal, mulai dari komponen yang sering trip hingga motor terbakar akibat beban lebih.
Sebagai praktisi yang sering mengamati instalasi di lapangan, saya melihat banyak kekeliruan terjadi karena mengabaikan konstanta wajib kelistrikan. Memahami rumus dasar bukan sekadar teori, melainkan kebutuhan wajib demi menjaga efisiensi sistem tenaga di area produksi.
Mari kita bedah secara mendalam bagaimana langkah kalkulasi yang benar, mulai dari pengenalan sistem tegangan hingga simulasi perhitungan matematisnya.
Dunia manufaktur sangat bergantung pada penggerak mekanis yang andal untuk mengoperasikan lini produksi massal mereka tanpa henti.
Berdasarkan data operasional, kebanyakan atau sekitar 85% di dalam pabrik menggunakan motor listrik untuk menggerakkan mesinnya secara kontinu.
Ketergantungan yang tinggi ini membuat kalkulasi parameter elektrikal menjadi aspek yang tidak boleh dilakukan secara sembarangan oleh tim utility.
Perbedaan Mendasar Tegangan 1 Phase dan 3 Phase
Untuk memahami kalkulasi dinamo besar, kita harus melihat perbedaan sistem tegangan yang tersedia di jaringan listrik.
Sistem kelistrikan memiliki karakteristik pasokan yang disesuaikan dengan kebutuhan beban mekanis dari perangkat elektronik yang digunakan.
Tegangan listrik 1 phase memiliki tegangan relatif kecil, berkisar antara 220 Volt hingga 240 Volt saja.
Contoh penggunaannya yang paling umum adalah untuk pompa air rumah tangga dengan kapasitas daya listrik rumah tangga kecil sebesar 450 Watt.
Sebaliknya, tegangan listrik 3 phase memiliki tegangan jauh lebih besar, berkisar antara 380 Volt hingga 415 Volt.
Sistem ini menggunakan 3 kabel fasa (R, S, T) dan 2 kabel grounding (Netral dan Arde), dengan total 5 jenis kabel pada instalasinya.
Komponen Utama dan Konstanta Rumus 3 Phase
Dalam menghitung parameter arus atau daya motor tiga fasa, terdapat beberapa variabel tetap yang tidak boleh diubah.
Variabel-variabel ini merepresentasikan karakteristik fisik gelombang sinusoida pada sistem arus bolak-balik multitahap.
Nilai Konstanta Akar Tiga
Unsur utama yang membedakan rumus satu fasa dengan tiga fasa adalah kehadiran faktor pengali fase.
Nilai desimal dari akar tiga ($\sqrt{3}$) adalah 1.73, yang merupakan konstanta wajib dalam perhitungan listrik 3 phase.
Angka ini muncul karena adanya sudut perbedaan fase sebesar 120 derajat antarjalur kabel R, S, dan T.
Faktor Daya atau Cos Phi
Faktor daya merupakan indikator efisiensi perubahan daya listrik menjadi daya mekanis yang nyata pada poros dinamo.
Nilai standar faktor daya (Cos $\phi$) untuk motor listrik biasanya berkisar antara 0.84, 0.85 (nilai standar umum), hingga 0.88.
Semakin tinggi nilai cos phi mendekati angka satu, maka efisiensi motor tersebut dalam menyerap arus akan semakin baik.
Panduan Konversi Satuan Daya Kelistrikan
Sebelum memasukkan angka ke dalam rumus utama, penyamaan satuan daya wajib dilakukan terlebih dahulu.
Papan nama atau name plate motor sering kali menggunakan satuan yang berbeda-beda tergantung produsen pembuatnya.
Berikut adalah acuan konversi satuan daya dan arus yang berlaku dalam standar kelistrikan:
- 1 kW sama dengan 1000 Watt
- 1 mW (Mega Watt) sama dengan 1.000.000 Watt
- 1 HP (Horse Power) sama dengan 746 Watt
- 1 kVA sama dengan 0.90 kW atau 0.85 kW
- 1 kVA sama dengan 850 Watt atau 20 kVA sama dengan 20.000 Watt
- 1 kVA sama dengan 4.6 Ampere
Pemahaman konversi ini sangat membantu ketika Anda harus menghitung kapasitas Circuit Breaker utama panel distribusinya.
Rumus Dasar Menghitung Arus Motor 3 Phase
Untuk mencari besaran arus (Ampere) yang mengalir pada motor, kita menggunakan penurunan dari rumus daya nyata.
Persamaan matematika dasarnya adalah Daya ($P$) sama dengan Tegangan ($V$) dikali Arus ($I$) dikali akar tiga dikali cos phi.
Jika dibalik untuk mencari Arus ($I$), maka rumusnya menjadi: $I = P / (V \times 1.73 \times \text{Cos } \phi)$.
Mari kita simulasikan perhitungan ini menggunakan data spesifikasi riil yang sering ditemukan di lapangan.
Misalkan sebuah pabrik mengoperasikan dinamo 3 phase dengan daya 15 kW, tegangan 380 Volt, dan cos phi sebesar 0.85.
Langkah pertama adalah mengubah daya ke Watt, sehingga 15 kW menjadi 15.000 Watt.
Selanjutnya, kalikan komponen pembagi di bawah: 380 dikali 1.73 dikali 0.85, yang menghasilkan nilai sekitar 558.79.
Langkah terakhir, bagilah daya dengan hasil perkalian tersebut: 15.000 dibagi 558.79, sehingga ditemukan arus sebesar 26.84 Ampere.
Tabel Acuan Cepat Nilai Konversi Ampere ke KVA
Bagi teknisi lapangan, memiliki tabel acuan cepat sangat membantu untuk estimasi awal tanpa perlu menghitung manual.
Berikut adalah nilai konversi Ampere ke KVA pada sistem tegangan standar 220V dengan mengacu pada rumus $\text{KVA} = \text{V} \times \text{I}$:
| Arus Motor (Ampere) | Tegangan Sistem (Volt) | Kapasitas Daya (kVA) |
|---|---|---|
| 1 | 220 | 0.22 |
| 2 | 220 | 0.44 |
| 4 | 220 | 0.88 |
| 6 | 220 | 1.32 |
| 10 | 220 | 2.20 |
Data terstruktur di atas mempermudah kalkulasi dasar saat mencocokkan beban motor terhadap kapasitas trafo suplai.
Kekurangan Penggunaan Motor 3 Phasa yang Wajib Diantisipasi
Meskipun memiliki efisiensi tinggi, sistem motor 3 phasa ini mempunyai sisi minus yang menuntut perhatian ekstra.
Menurut saya, kelemahan terbesarnya terletak pada sensitivitas sistem terhadap hilangnya salah satu fasa suplai listrik.
Kondisi hilangnya satu fase atau phase loss akan langsung memicu kenaikan arus ekstrem pada dua fase tersisa, yang berujung pada kerusakan fatal gulungan dinamo dalam hitungan menit jika proteksi gagal bekerja.

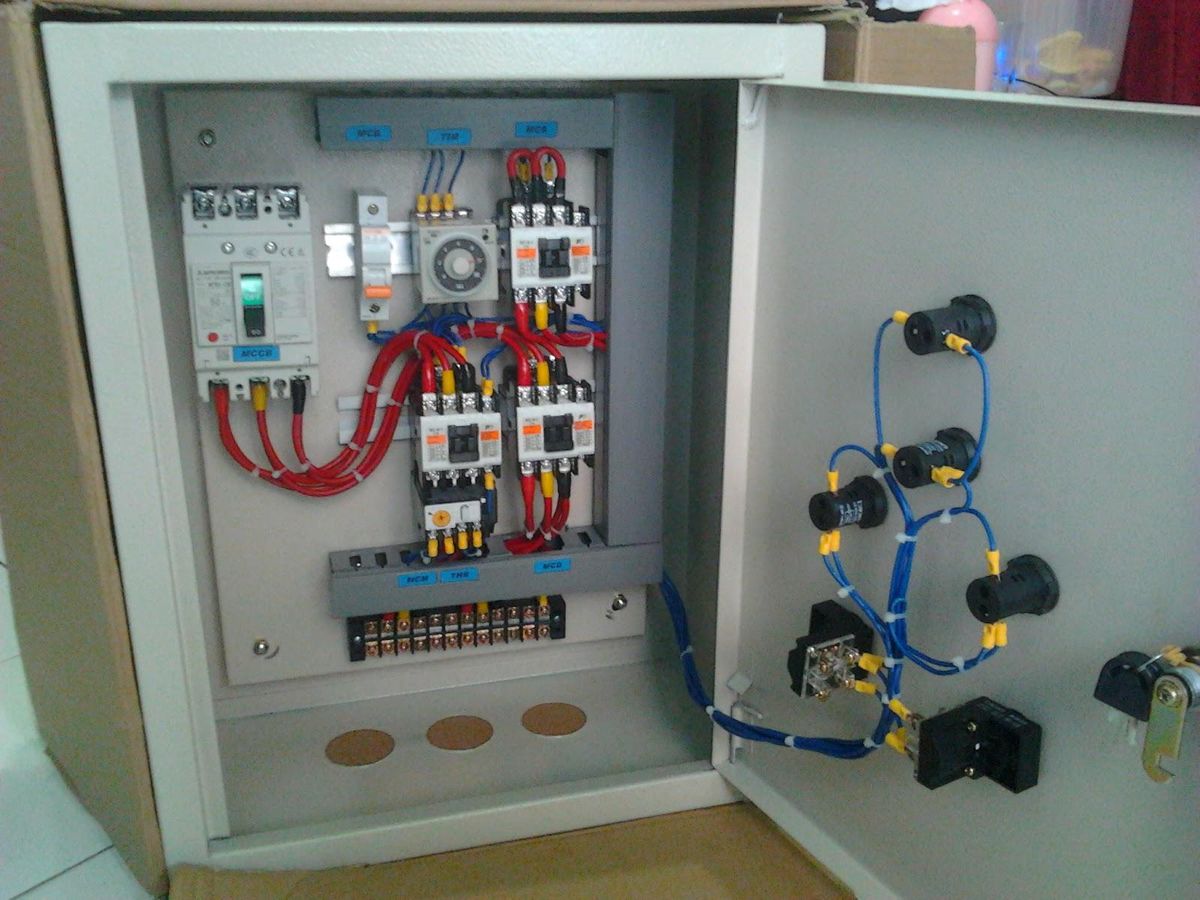

Selain itu, biaya investasi awal untuk penyediaan kabel isi 5 dan panel kontrol khusus jauh lebih mahal daripada sistem satu fasa konvensional.
Kompleksitas instalasi ini menuntut keahlian khusus dari teknisi pelaksana agar tidak terjadi kesalahan urutan fasa yang membuat putaran motor terbalik.
Oleh karena itu, pemasangan thermal overload relay dan phase failure relay menjadi kewajiban mutlak yang tidak bisa ditawar demi keamanan aset pabrik.
Lakukan kalkulasi secara jeli menggunakan data name plate asli bawaan pabrik, bukan sekadar menggunakan asumsi atau tebakan kasar di atas kertas.
