Menghitung kekuatan elemen pemikul beban secara akurat menjadi kunci utama agar bangunan terhindar dari risiko retak rambut hingga kegagalan struktur fatal. Banyak pemilik rumah mengajukan pertanyaan seperti "bagaimana cara menghitung volume kolom struktur?" demi memastikan keamanan bangunan mereka tanpa membuang anggaran secara sia-sia.
Perencanaan struktur yang matang tidak hanya menjamin keselamatan penghuni, tetapi juga membantu Anda mengoptimalkan kebutuhan material di lapangan. Melalui artikel ini, kita akan membahas langkah demi langkah dalam menentukan dimensi, volume, serta berat dari elemen-elemen utama struktur beton bertulang.
Langkah Pertama Memahami Cara Menghitung Beban Bangunan
Sebelum masuk ke perhitungan dimensi beton, Anda wajib mengidentifikasi seluruh beban yang bekerja pada elemen struktur tersebut. Berdasarkan analisis teknik sipil, beban bangunan terdiri dari beban mati (berat sendiri struktur dan material arsitektural) serta beban hidup (manusia dan perabot).
Elemen struktur utama seperti balok dan kolom memikul beban yang ditransfer dari komponen di atasnya. Dalam kasus yang sering saya temui, kekeliruan dalam mengestimasi berat jenis material menjadi pemicu utama kegagalan struktur di kemudian hari.
Untuk melakukan estimasi berat sendiri material, para praktisi struktur menggunakan parameter massa jenis standar sebagai acuan utama kalkulasi. Nilai-nilai massa jenis ini menjadi dasar untuk menghitung total beban mati yang bekerja pada fondasi maupun kolom penopang.
Daftar Massa Jenis Material Struktur Utama
- Massa jenis beton bertulang: 2400 kg/m³ atau 24 kN/m³
- Massa jenis baja tulangan: 7850 kg/m³ atau 78,5 kN/m³
- Massa jenis dinding batu bata merah: antara 1500 sampai 2000 kg/m³
- Massa jenis beton aerasi / autoklaf generik: antara 500 sampai 700 kg/m³
Cara Menghitung Beban dan Volume Kolom Struktur

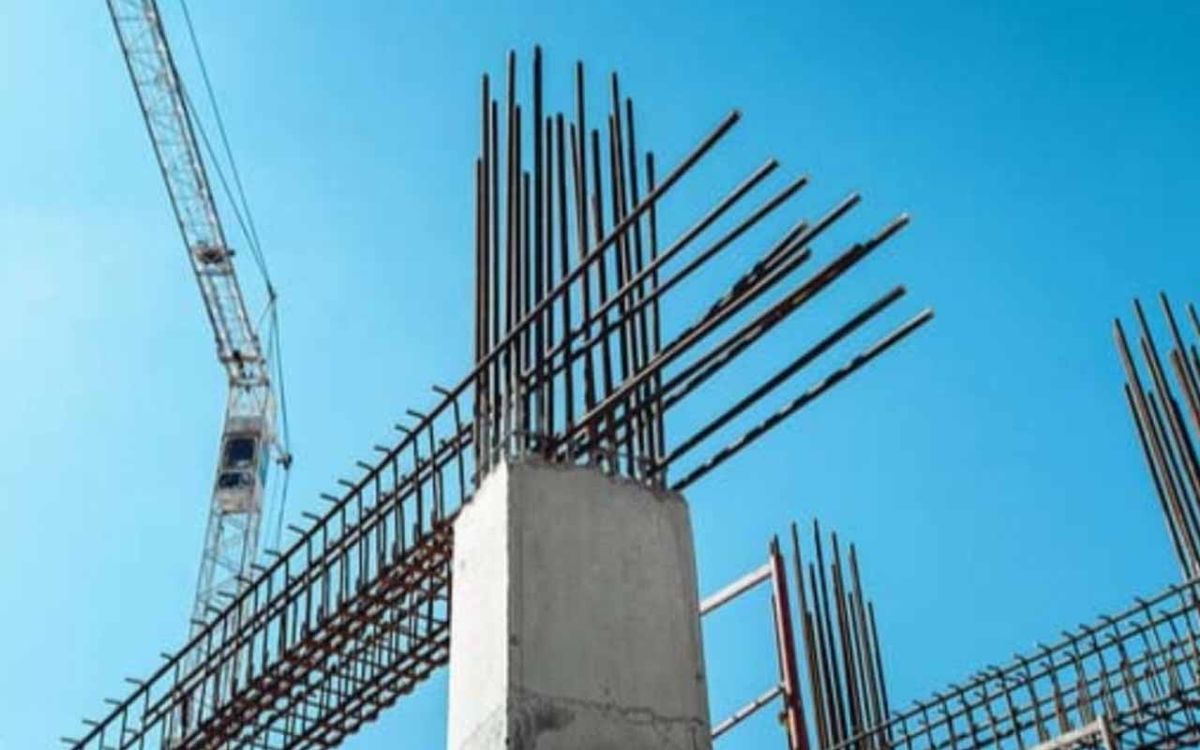

Kolom merupakan komponen vertikal yang berfungsi menyalurkan seluruh beban bangunan menuju ke sistem fondasi terbawah. Menghitung kapasitas dan berat sendiri kolom membutuhkan ketelitian tinggi agar tiang penopang tidak mengalami tekuk atau runtuh tiba-tiba.
Sebagai contoh praktis, mari kita asumsikan sebuah komponen kolom struktur dengan dimensi penampang $300ext{ mm} imes 600ext{ mm}$ dan tinggi 3 meter. Kolom ini dirancang menggunakan kandungan baja atau rasio tulangan sebesar 1%, dengan estimasi beban sendiri (self weight) sebesar 1000 kg per lantai (setara dengan 10 kN).
Dari pengalaman saya menangani perhitungan ini, rumus menghitung kubikasi beton untuk volume kolom murni adalah mengalikan lebar, tebal, dan tinggi kolom. Namun, karena ini adalah beton bertulang, kita harus memisahkan volume beton dan berat baja tulangan di dalamnya.
Berdasarkan spesifikasi komponen kolom asumsi di atas, hasil perhitungan beban struktur yang didapatkan adalah sebagai berikut:
Volume total komponen kolom tersebut adalah 0,54 m³. Dari volume ini, didapatkan berat bersih beton sebesar 1296 kg. Sementara itu, berat baja tulangan dengan rasio 1% adalah sebesar 42,39 kg. Dengan demikian, berat total untuk satu kolom utuh mencapai 1338,39 kg atau setara dengan 13,384 kN.
Balok berfungsi sebagai elemen horizontal yang menerima beban dari plat lantai serta dinding, lalu meneruskannya ke kolom. Komponen balok yang kurang kaku akan mengalami lendutan berlebih yang memicu keretakan dinding di atasnya.
Mari kita simulasikan komponen balok dengan ukuran penampang $300ext{ mm} imes 450ext{ mm}$ per meter panjangnya, di mana dimensi ini belum termasuk tebal plat lantai. Balok ini dirancang dengan asumsi kandungan baja tulangan yang lebih rapat, yaitu sebesar 2%.
Melalui perkalian dimensi penampang terhadap panjang linier, didapatkan volume balok sebesar 0,138 m³ per meter lari. Angka ini menghasilkan berat beton murni sebesar 333 kg, sedangkan berat baja tulangan yang tertanam di dalamnya mencapai 22 kg. Jadi, berat total komponen balok ini adalah 355 kg/m atau setara 3,5 kN/m.
Menghitung Beban Dinding pada Struktur Bangunan
Dinding pembatas ruangan memberikan kontribusi beban mati yang sangat besar terhadap balok pengikat di bawahnya. Jenis material dinding yang Anda pilih akan menentukan seberapa besar beban terpusat yang harus dipikul oleh struktur beton bertulang.
Jika kita menggunakan pasangan dinding batu bata tebal 9 inci dengan panjang 1 meter dan tinggi 3 meter serta menggunakan nilai batas atas massa jenis 2000 kg/m³, beban dinding per meter lari yang dihasilkan mencapai 1380 kg atau setara 13 kN/meter.
Kesalahan umum yang saya lihat adalah menyamakan beban semua jenis dinding tanpa melihat material dasarnya. Sebagai alternatif struktural yang jauh lebih ringan, penggunaan dinding bata ringan (beton aerasi atau autoklaf generik) hanya memberikan beban dinding per meter sebesar 4 kN/meter saja karena bobot materialnya yang rendah.
Simulasi Perhitungan Struktur Rumah Tinggal Dua Lantai
Untuk memberikan gambaran nyata yang actionable, kita akan melakukan simulasi perhitungan pada sebuah proyek konstruksi rumah tinggal. Rumah tinggal ini direncanakan berdiri di atas pondasi berukuran $6 imes 8$ meter dengan tinggi kolom utama diseting setinggi 3 meter.
Pada elemen balok penahan, bangunan ini memiliki konfigurasi 4 lajur balok sepanjang 6 meter dan 4 lajur balok sepanjang 8 meter. Dimensi penampang yang ditentukan untuk seluruh balok struktural ini adalah $0,25ext{ m} imes 0,4ext{ m}$.
Dengan mengalikan seluruh jumlah lajur dan panjangnya terhadap luas penampang, kita memperoleh volume total balok sebesar 5,6 m³. Melalui standar analisis teknik struktur, rasio volume besi beton umumnya berkisar antara 0,5% hingga 2% dari total volume komponen.
Apabila kita menggunakan asumsi kandungan besi sebesar 1% untuk balok tersebut, maka kebutuhan berat besi balok total yang harus disediakan adalah sebesar 439,44 kg. Angka ini diperoleh dari hasil perkalian volume besi terhadap massa jenis baja standar.
Untuk memudahkan Anda membandingkan karakteristik beban dari berbagai elemen struktural yang telah kita bahas di atas, berikut adalah tabel rangkuman ringkasnya:
| Komponen Struktur | Dimensi / Spesifikasi | Volume / Satuan | Berat Komponen (kg) |
|---|---|---|---|
| Kolom Utama | 300 mm x 600 mm, Tinggi 3m | 0,54 m³ | 1338,39 |
| Balok Murni | 300 mm x 450 mm per meter | 0,138 m³ | 355,00 |
| Dinding Bata Merah | Tebal 9 inci, Tinggi 3m | per meter | 1380,00 |
| Dinding Bata Ringan | Generik / Autoklaf | per meter | 400,00 |
Tips Mengoptimalkan Kebutuhan Material di Lapangan
Kalkulasi di atas kertas wajib diterapkan dengan metode pelaksanaan yang benar agar kualitas beton bertulang sesuai dengan spesifikasi rencana. Selalu pastikan pencampuran material agregat, semen, dan air dilakukan secara presisi menggunakan takaran yang konsisten.
Gunakan alat penggetar (vibrator) saat penuangan adukan cor agar tidak terjadi rongga udara di dalam selimut beton yang dapat menurunkan mutu mekanis struktur. Pengawasan ketat pada jarak pasang besi begel juga menjadi faktor krusial untuk mencegah kegagalan geser saat bangunan menerima beban gempa.
Pemilihan material dinding yang tepat seperti beton aerasi sangat direkomendasikan untuk mereduksi beban mati total bangunan secara signifikan. Pemotongan beban mati ini secara otomatis akan memperkecil kebutuhan dimensi kolom, volume cor beton, serta total kebutuhan berat besi tulangan secara keseluruhan, yang pada akhirnya memangkas biaya konstruksi tanpa mengurangi faktor keamanan bangunan.
