Menentukan dimensi komponen sistem tata udara sering kali memicu masalah besar jika dilakukan hanya berdasarkan tebakan kasar belaka. Pemilik gedung atau penghuni ruangan kerap mengeluhkan suara mendesing yang mengganggu atau distribusi udara dingin yang tidak merata di dalam ruangan. Masalah ini biasanya berakar pada kegagalan saat menerapkan cara menghitung ukuran diffuser yang sesuai dengan spesifikasi kapasitas pendinginan.

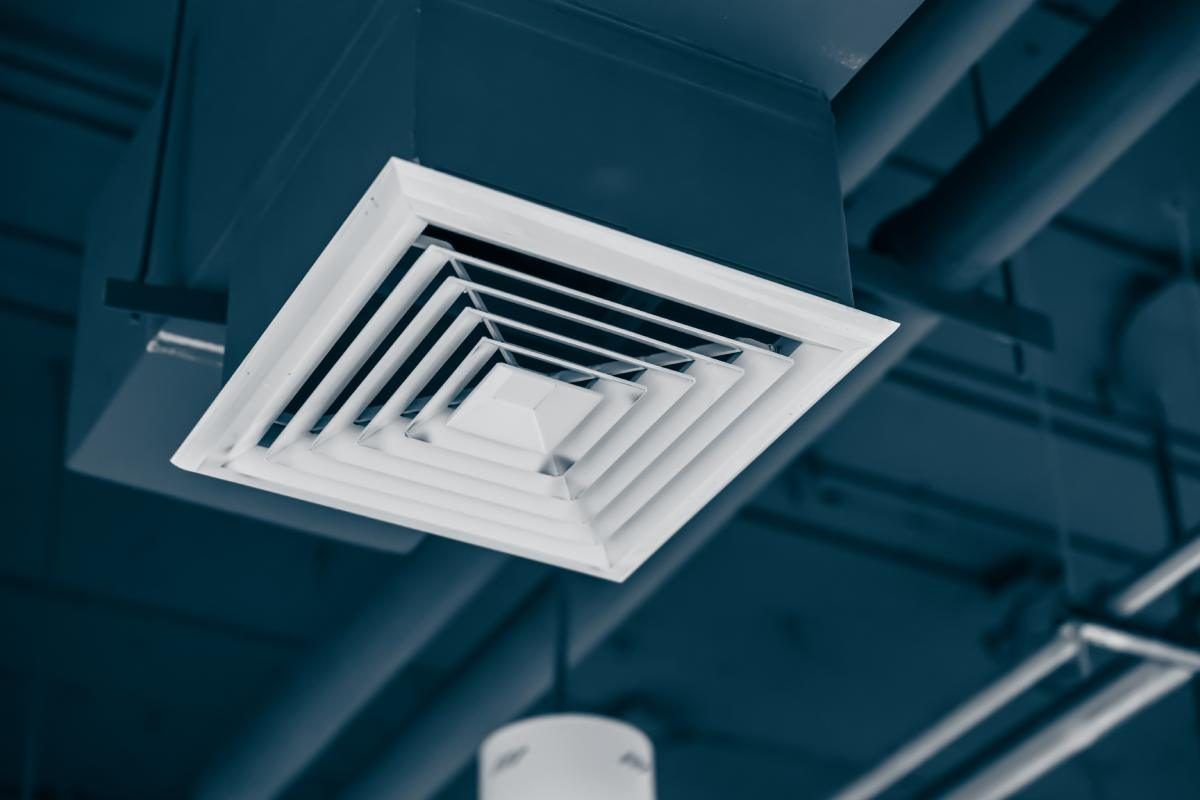

Diffuser berfungsi sebagai terminal akhir yang menyebarkan udara dingin dari saluran utama ke seluruh sudut ruangan. Jika ukurannya terlalu kecil, kecepatan udara akan melonjak drastis dan menciptakan kegaduhan akustik. Sebaliknya, diffuser yang terlalu besar membuat aliran udara menjadi pasif sehingga ruangan terasa pengap dan gerah.
Sebelum masuk ke rumus matematis, Anda harus mengumpulkan beberapa variabel utama dari sistem tata udara yang digunakan. Pengalaman saya di lapangan menunjukkan bahwa banyak teknisi pemula langsung melompat ke pemilihan unit tanpa memeriksa kapasitas total sistem AC terlebih dahulu. Langkah awal ini sangat krusial karena setiap komponen HVAC saling terikat satu sama lain.
Variabel pertama yang wajib diketahui adalah kapasitas pendinginan total ruangan yang biasanya dinyatakan dalam satuan Ton Air Conditioner (AC) atau BTU. Berdasarkan data teknis tata udara, konversi kapasitas AC menetapkan bahwa 1 ton kapasitas AC setara dengan 12.000 BTU. Angka konversi ini menjadi landasan untuk menentukan volume udara yang dibutuhkan.
Setelah mengetahui kapasitas dalam satuan ton, langkah berikutnya adalah menghitung volume aliran udara dalam satuan CFM (Cubic Feet per Minute). Rasio kapasitas ke volume udara yang berlaku dalam standar industri adalah setiap 1 ton kapasitas AC memerlukan aliran udara sekitar 400 CFM. Dengan memahami rasio dasar ini, kita bisa beralih ke pembagian beban udara per ruangan sebelum menentukan dimensi fisik diffuser.
Langkah demi Langkah Menghitung Ukuran Diffuser AC
Proses penentuan dimensi grid atau terminal udara ini harus dilakukan secara berurutan agar distribusi udara tetap seimbang. Berikut adalah tahapan kalkulasi yang dapat Anda eksekusi langsung di proyek lapangan:
- Hitung Total Kebutuhan CFM Ruangan: Tentukan total kapasitas AC ruangan dalam satuan Ton, lalu kalikan dengan 400 CFM untuk mendapatkan total volume aliran udara bersih.
- Bagi Beban Aliran Udara ke Beberapa Titik: Tentukan jumlah diffuser yang akan dipasang di ruangan tersebut. Bagi total CFM ruangan dengan jumlah titik diffuser untuk mengetahui beban CFM per satu unit diffuser.
- Tentukan Kecepatan Aliran Udara Standar: Batasi kecepatan udara pada terminal keluar demi menjaga kenyamanan akustik ruangan. Kecepatan aliran udara standar untuk grille atau diffuser umumnya antara 2 m/s sampai 5 m/s untuk menghindari kebisingan.
- Hitung Luas Penampang Diffuser: Gunakan rumus persamaan kontinuitas standar untuk mencari luas penampang efektif yang dibutuhkan berdasarkan beban CFM dan kecepatan udara yang dipilih.
- Konversikan ke Dimensi Fisik: Cari dimensi panjang dan lebar diffuser dalam satuan inci atau milimeter yang menghasilkan luas penampang yang sesuai dengan hasil perhitungan.
Dalam kasus yang sering saya temui di lapangan, mengabaikan batas kecepatan udara maksimum sebesar 5 m/s selalu berujung pada komplain klien mengenai suara gemuruh di langit-langit, mirip seperti suara angin badai berskala kecil.
Korelasi Ukuran Ducting dan Volume Udara
Dimensi diffuser sangat bergantung pada ukuran percabangan pipa penyalur udara atau ducting yang berada tepat di belakangnya. Saluran suplai udara harus mampu mengalirkan volume CFM yang ditargetkan tanpa menimbulkan tekanan balik yang berlebihan pada sistem kipas blower AC sentral.
Ukuran standar grille atau diffuser biasanya diukur dalam satuan inci (inches) atau milimeter (mm). Sebagai referensi praktis bagi para perancang sistem HVAC, terdapat panduan ukuran ducting berdasarkan kapasitas CFM umum yang sering dijumpai pada bangunan komersial maupun residensial skala besar.
Melalui daftar panduan di bawah ini, Anda dapat melihat bagaimana kapasitas volume udara menentukan diameter pipa penyalur yang ideal:
- Diameter 6 inci: Mampu mengalirkan udara dengan kapasitas sekitar 100 CFM.
- Diameter 8 inci: Mampu mengalirkan udara dengan kapasitas sekitar 200 CFM.
- Diameter 10 inci: Mampu mengalirkan udara dengan kapasitas sekitar 300 CFM.
- Diameter 12 inci: Mampu mengalirkan udara dengan kapasitas sekitar 400–500 CFM.
Kesalahan umum yang saya lihat adalah memaksakan diffuser berukuran kecil untuk terhubung dengan ducting berdiameter besar tanpa menggunakan adaptor reducer yang tepat. Hal ini memicu terjadinya turbulensi parah pada area leher diffuser, yang otomatis menurunkan efisiensi pendinginan secara drastis.
Studi Kasus Perhitungan Pembagian Aliran Udara Ruangan
Untuk memberikan gambaran yang lebih konkret, mari kita bedah contoh kebutuhan diameter ducting ruangan untuk kasus AC kapasitas 5 Ton yang menghasilkan total aliran udara sebesar 2000 CFM. Udara dari mesin utama ini akan dibagi ke dalam beberapa ruangan dengan porsi beban yang berbeda-beda sesuai luas area.
Misalkan sistem AC sentral ini harus melayani dua ruangan utama dengan rincian pembagian pasokan udara yang spesifik. Ruang 1 mendapatkan alokasi volume sebesar 800 CFM, sedangkan Ruang 2 mendapatkan alokasi volume sebesar 667 CFM.
Berdasarkan perhitungan teknis yang merujuk pada pemetaan sirkulasi udara, Ruang 1 yang membutuhkan daya sirkulasi sebesar 800 CFM membutuhkan ducting sekitar 18 inci. Sementara itu, Ruang 2 dengan kebutuhan aliran udara sebesar 667 CFM membutuhkan ducting sekitar 16 inci. Setelah diameter pipa cabang ini diketahui, pemilihan ukuran leher diffuser tinggal menyesuaikan dengan diameter pipa pembagi tersebut.
| Beban Aliran Udara (CFM) | Rekomendasi Diameter Saluran (Inci) | Estimasi Luas Penampang Efektif (m²) |
|---|---|---|
| 100 | 6 | – |
| 200 | 8 | – |
| 300 | 10 | – |
| 400 | 12 | – |
| 667 | 16 | – |
| 800 | 18 | – |
Data di atas memperlihatkan korelasi linear antara volume udara yang lewat dengan ruang gerak mekanis yang dibutuhkan. Jika kita melihat contoh luas penampang pada diffuser persegi, dimensi fisik $300ext{ mm} imes 300ext{ mm}$ ($0.09ext{ m} imes 0.09ext{ m}$) menghasilkan luas penampang sekitar $0.0324ext{ m}^2$. Luas penampang inilah yang nantinya dicocokkan dengan kecepatan udara agar tetap berada di koridor aman antara 2 m/s hingga 5 m/s.
Strategi Penempatan dan Pengaturan Kisi-Kisi
Mengetahui dimensi fisik diffuser barulah setengah dari pekerjaan mendesain sistem tata udara yang ideal. Posisi pemasangan dan arah kisi-kisi pembuangan memegang peranan yang tidak kalah penting dalam memastikan kenyamanan termal manusia yang beraktivitas di bawahnya.
Dari pengalaman saya menangani proyek gedung perkantoran bertingkat, penempatan diffuser yang terlalu dekat dengan dinding partisi sering kali memicu fenomena 'dumping', yaitu kondisi di mana udara dingin langsung jatuh ke bawah membentuk area mati yang sangat dingin di satu titik, sementara sudut ruangan lainnya tetap terasa panas menyengat.
Pastikan jarak antar diffuser diatur secara merata dengan memperhitungkan radius pancaran udara (throw) yang tercantum pada katalog manufaktur produk. Pengaturan kisi-kisi atau pengarah aliran udara harus disetel sedemikian rupa agar udara dingin menyusuri langit-langit terlebih dahulu sebelum turun secara perlahan akibat perbedaan massa jenis udara, sehingga tercipta sirkulasi alami yang nyaman dan bebas dari embusan angin kencang yang mengganggu kenyamanan kepala pengguna ruangan.
Kombinasi antara perhitungan matematis penampang efektif, pembagian CFM yang proporsional sesuai beban ruangan, serta kepatuhan terhadap batas kecepatan udara maksimal 5 m/s merupakan kunci utama dalam menciptakan sistem tata udara sentral yang sunyi, hemat energi, dan sejuk merata di seluruh ruangan.
