Menguji komponen aktif sering kali mengecoh jika Anda tidak memahami struktur internalnya, terutama saat menghadapi transistor Darlington seperti TIP122. Saya sering melihat teknisi pemula terkecoh karena mengira komponen ini rusak saat diukur dengan multimeter standar. Metode cara mengukur transistor tip 122 membutuhkan pemahaman bahwa komponen ini bukanlah transistor bipolar biasa.

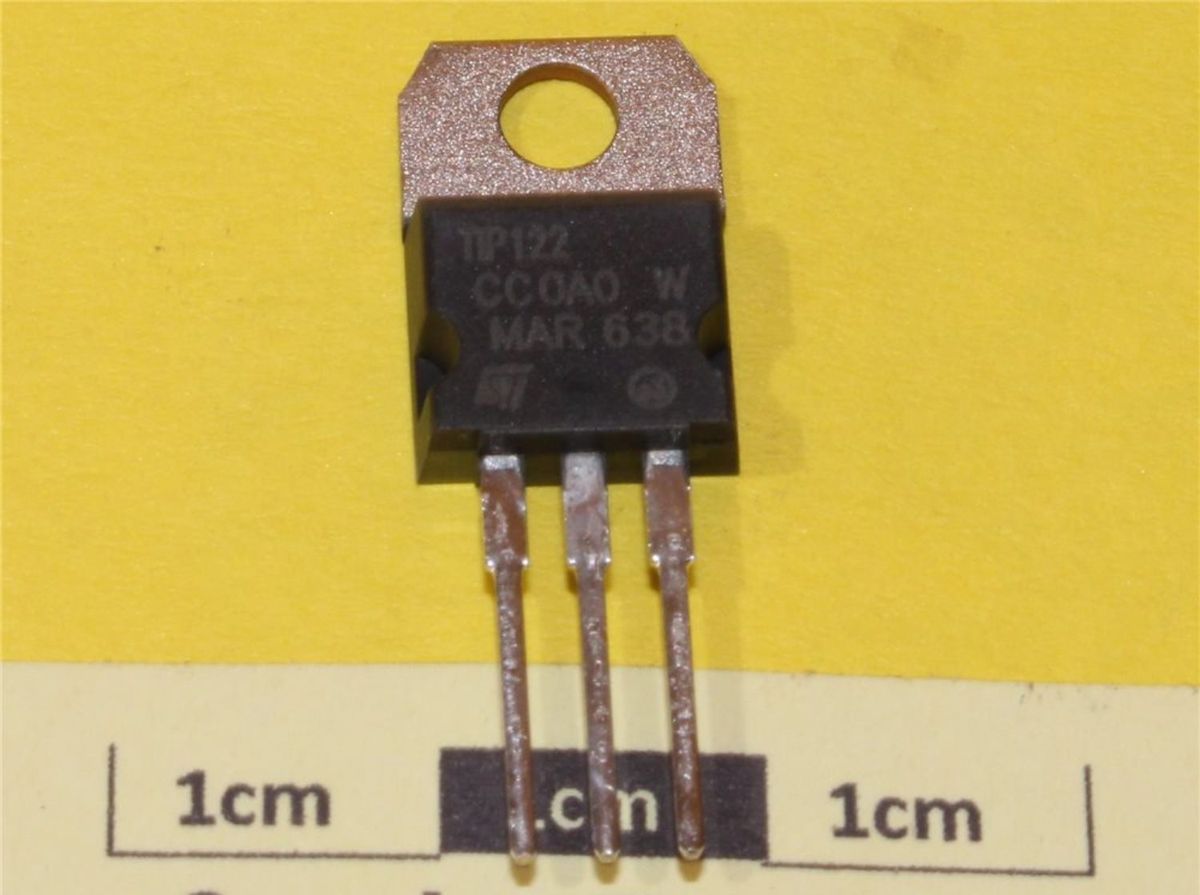

Di dalam kemasan TO-220 miliknya, terdapat dua transistor yang dikoneksikan secara internal untuk menghasilkan penguatan arus yang sangat tinggi. Jika Anda salah menggunakan parameter pengukuran, hasil pembacaan pada alat ukur akan terlihat tidak wajar. Mari kita bedah bagaimana cara mengecek kondisi komponen ini secara tepat dan kritis tanpa bias.
Sebelum menyentuh probe multimeter ke kaki komponen, Anda harus tahu apa yang ada di dalam cangkang hitam tersebut. TIP122 adalah jenis transistor NPN Darlington yang memiliki konfigurasi sirkuit internal khusus, termasuk adanya resistor dan dioda proteksi.
Struktur internal inilah yang membuat nilai hambatan saat diukur menjadi berbeda jauh dengan transistor silikon standar seperti keluarga TIP42C. Kebanyakan kegagalan diagnosis terjadi karena teknisi menyamakan karakteristik ukurnya dengan komponen non-Darlington.
Kaki Pinout dan Komponen Proteksi Internal
Transistor TIP122 memiliki urutan kaki Basis (B), Kolektor (C), dan Emitor (E) jika dilihat dari depan. Di dalam rangkaian internalnya, terdapat dioda peredam kejut (damper diode) yang terhubung di antara kaki Kolektor dan Emitor.
Keberadaan dioda proteksi ini sangat memengaruhi hasil pengukuran Anda nanti. Saat probe multimeter dibalik, sirkuit dioda inilah yang akan terbaca oleh layar alat ukur, bukan kebocoran silikon transistor.
Selain dioda, ada juga resistor internal yang menghubungkan pangkalan basis menuju emitor. Hambatan internal ini dirancang untuk mempercepat proses turn-off pada transistor saat bekerja sebagai sakelar arus.
Langkah Tepat Mengukur TIP122 dengan Multimeter Digital
Untuk mendapatkan hasil yang presisi, saya selalu menyarankan penggunaan multimeter digital pada mode Diode Test. Mode ini memberikan tegangan bias yang cukup untuk membuka sambungan semikonduktor internal.
Pastikan komponen sudah dilepas sepenuhnya dari papan sirkuit PCB agar tidak ada arus balik dari komponen lain. Pengukuran di dalam sirkuit sering kali menghasilkan pembacaan semu yang menyesatkan analisis Anda.
Berikut adalah urutan pengujian yang harus Anda lakukan untuk memastikan kondisi komponen masih prima:
- Putar sakelar multimeter digital ke logo dioda.
- Hubungkan probe merah (positif) ke kaki 1 (Basis) dan probe hitam (negatif) ke kaki 2 (Kolektor). Layar harus menunjukkan nilai drop tegangan sekitar 0,6 hingga 0,7 Volt.
- Pindahkan probe hitam ke kaki 3 (Emitor) sementara probe merah tetap di Basis. Layar akan menunjukkan nilai drop tegangan yang lebih tinggi, biasanya berkisar antara 1,2 Volt karena melewati dua sambungan PN junction.
- Hubungkan probe merah ke kaki 2 (Kolektor) dan probe hitam ke kaki 3 (Emitor). Layar harus menunjukkan angka terbuka atau tidak terhubung (OL / Overload).
- Balik posisi probe, pasang probe merah ke kaki 3 (Emitor) dan probe hitam ke kaki 2 (Kolektor). Di sini dioda proteksi internal akan aktif, sehingga layar harus membaca nilai drop tegangan dioda sekitar 0,5 hingga 0,6 Volt.
Jika salah satu langkah di atas menunjukkan nilai nol mutlak (0,00V) atau berbunyi pendek (short circuit), dipastikan komponen tersebut sudah jebol. Karakteristik ini mutlak dan tidak bisa ditoleransi dalam perbaikan perangkat.
Tantangan Menggunakan Avometer Analog
Mengukur tipe Darlington menggunakan avometer analog membutuhkan kejelian ekstra karena jarum penunjuk bergerak berdasarkan nilai hambatan linier. Gunakan skala pengukuran Ohm meter pada posisi X1K untuk melihat pergerakan dengan jelas.
Ingatlah bahwa pada avometer analog, colokan hitam justru mengeluarkan tegangan positif dari baterai internal alat ukur. Terbaliknya polaritas ini sering kali membuat bingung teknisi yang terbiasa menggunakan versi digital.
Saat probe hitam analog (positif) ditempel di kaki Basis dan probe merah (negatif) di Kolektor, jarum harus bergerak ke tengah skala. Begitu juga saat dipindah ke kaki Emitor, jarum akan bergerak namun dengan posisi yang sedikit berbeda karena hambatan resistor internal.
Kelemahan dan Batasan Karakteristik Komponen
Meskipun TIP122 sangat andal untuk menggerakkan beban arus tinggi berkat penguatan Darlington-nya, komponen ini memiliki kelemahan fatal pada kecepatan switching dan disipasi panas yang tinggi. Tegangan jatuh (Vce sat) yang besar membuat komponen ini cepat panas jika dipaksa bekerja pada frekuensi tinggi tanpa pendinginan memadai.
Dibandingkan dengan struktur transistor daya linier biasa, kebocoran arus (leakage current) pada tipe ini juga cenderung lebih tinggi saat kondisi idle. Oleh karena itu, pemasangan heatsink aluminium berkualitas tinggi adalah hal wajib yang tidak boleh dikompromikan.
Jika Anda menemukan komponen ini sering rusak pada sirkuit driver, kemungkinan besar arus kerja telah melampaui batas aman. Pengukuran berkala saat sirkuit beroperasi di bawah beban sangat dianjurkan untuk melihat stabilitas suhunya.
Komparasi Parameter dengan Varian Semacamnya
Dalam dunia reparasi, adakalanya kita tidak menemukan stok TIP122 di pasaran. Memahami parameter alternatif sangat penting agar penggantian komponen tidak merusak sirkuit utama tempatnya bekerja.
Berikut adalah tabel referensi spesifikasi teknis beberapa varian transistor daya yang sering ditemukan di pasar elektronik Indonesia untuk mempermudah analisis komparasi Anda:
| Nomor Model | Jenis Struktur | Arus Maksimal (Ic) | Tegangan Breakdown | Tipe Kemasan |
|---|---|---|---|---|
| TIP122 | NPN Darlington | 5A | 100V | TO-220 |
| TIP42C | PNP Bipolar | 6A | 100V | TO-220 |
| TIP147T | PNP Darlington | 10A | 100V | TO-220 |
| TIP147 ST | PNP Darlington | 15A | 100V | TO-247 |
Berdasarkan data di atas, terlihat jelas bahwa setiap nomor seri memiliki karakteristik yang berbeda signifikan. Jangan pernah mengganti tipe Darlington dengan tipe bipolar biasa seperti sirkuit dengan persamaan transistor tip42c tanpa memodifikasi sirkuit pemicunya.
Perbedaan gain yang terlampau jauh akan membuat sirkuit driver kekurangan arus bias untuk membuka gerbang transistor secara sempurna. Akibatnya, komponen pengganti akan bekerja pada area linear dan terbakar dalam hitungan detik.
Analisis Kebutuhan Komponen Pengganti yang Tepat
Melihat struktur sirkuit modern saat ini, pemilihan komponen harus disesuaikan dengan fungsi spesifik modul tersebut. Untuk kasus perangkat ups stabilizer rusak, mendiagnosis kerusakan transistor adalah langkah awal yang krusial. Komponen seperti varian bermerek ST jamak dipilih sebagai transistor yang bagus untuk stabilizer ups rusak karena ketahanan daya sementaranya yang tinggi. Arus puncak saat terjadi perpindahan daya dari baterai membutuhkan komponen dengan toleransi arus besar.
Di sisi lain, jika Anda merancang robotika atau kendali mekanik kecil, carilah komponen apa yang cocok untuk driver motor amp kecil dengan efisiensi tinggi. Memaksakan komponen berdaya besar untuk arus kecil justru membuang ruang PCB secara percuma. Bagi Anda yang sedang melakukan perbaikan mandiri, paket komponen ini cukup mudah ditemukan di pasar lokal maupun online.
Di platform e-commerce seperti Tokopedia, produk ini biasanya dijual dalam pilihan jumlah pembelian paket aneka transistor TIP sebanyak 10 buah untuk keperluan stok bengkel. Saran final saya, selalu ukur komponen baru yang baru saja Anda beli sebelum dipasang ke sirkuit utama. Di pasar saat ini, banyak beredar komponen tiruan dengan kualitas silikon rendah yang langsung jebol saat diberi beban arus maksimal.
