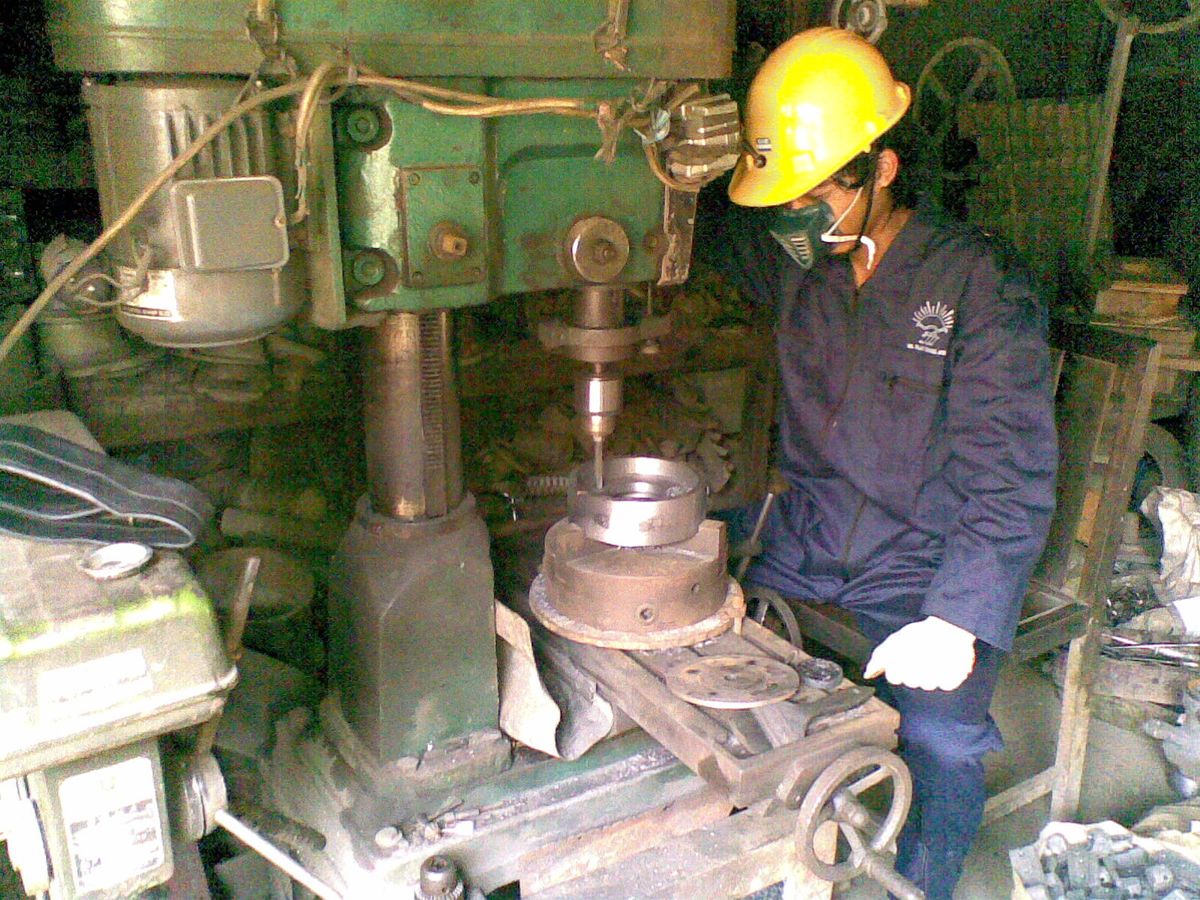

Mengetahui cara menuliskan simbol dan ukuran diameter poros yang benar adalah fondasi krusial bagi setiap perancang maupun operator bubut di bengkel produksi. Banyak kegagalan perakitan komponen mekanis terjadi hanya karena miskomunikasi visual antara perancang gambar dengan operator mesin akibat penulisan dimensi yang keliru. Artikel ini akan membedah langkah demi langkah penerapan standar internasional dalam menyajikan dimensi komponen silindris agar rancangan Anda mudah dipahami tanpa memicu salah tafsir di lantai produksi.
Industri manufaktur modern sangat bergantung pada standardisasi untuk memastikan setiap komponen yang dibuat di berbagai belahan dunia dapat dirakit dengan pas. Tanpa aturan baku, simbol yang ditulis oleh seorang insinyur bisa diartikan berbeda oleh operator mesin di negara lain. Berdasarkan standar ISO November 2015, terdapat acuan pemberian ukuran yang tepat untuk menjaga konsistensi representasi geometris benda kerja.
Dari pengalaman saya menangani berbagai proyek manufaktur, pengabaian terhadap detail kecil seperti jenis garis atau peletakan simbol sering kali berujung pada penolakan produk oleh tim kendali mutu (quality control). Standar ISO gambar teknik mesin bukan sekadar formalitas di atas kertas, melainkan bahasa universal industri. Memahami aturan standar iso gambar teknik mesin secara mendalam memastikan bahwa intensi desain Anda tersampaikan secara presisi tanpa ada ruang untuk tebak-tebakan.
Mengatur Garis Sumbu atau Poros Sesuai Aturan Komponen Silindris
Sebelum menuliskan angka ukuran, objek poros atau lubang harus diidentifikasi melalui garis sumbu yang benar pada pandangan gambar. Berdasarkan standar ISO 128-20:1996, nomor garis untuk sumbu/poros pada objek silinder atau lubang dari tampak samping adalah nomor 04.1. Jenis garisnya adalah garis putus-putus panjang bertitik dan tipis (long-dashed dotted narrow line).
Kesalahan umum yang saya lihat adalah penggunaan garis kontinu tipis atau bahkan garis putus-putus biasa untuk merepresentasikan sumbu tengah poros. Hal ini melanggar kaidah penulisan gambar yang baku. Garis sumbu tipe 04.1 ini berfungsi sebagai penanda geometris bahwa objek tersebut memiliki bentuk simetris atau bundar, sehingga operator langsung memahami karakteristik fisik komponen bahkan sebelum membaca angka dimensinya.
Langkah Demi Langkah Menuliskan Ukuran Diameter Poros yang Benar
Pemberian dimensi pada komponen silindris memerlukan ketelitian dalam penempatan simbol serta angka agar tidak tumpang tindih dengan garis gambar utama. Langkah-langkah berikut menjamin gambar kerja Anda memenuhi standar baku industri mekanis modern.
- Tarik Garis Proyeksi dan Garis Ukur: Buat garis bantu penunjukan ukuran keluar dari badan poros secara tegak lurus. Pastikan garis ukur memiliki tanda panah yang menyentuh ujung-ujung garis proyeksi secara presisi.
- Tempatkan Simbol Diameter Terlebih Dahulu: Sebelum menuliskan nominal angka ukuran, Anda wajib membubuhkan simbol diameter. Arti simbol diameter pada gambar teknik digambarkan dengan lingkaran yang dipotong garis miring (Ø).
- Tuliskan Angka Nominal Dimensi: Cantumkan nilai ukuran tepat di belakang simbol diameter tanpa jeda spasi yang terlalu jauh, misalnya Ø10 untuk diameter sebesar 10 milimeter. Posisi penulisan ini harus berada di atas garis ukur jika diletakkan horizontal, atau di sebelah kiri garis ukur jika diletakkan vertikal.
Dalam kasus yang sering saya temui di lapangan, penulisan simbol diameter di belakang angka (misalnya 10Ø) adalah kekeliruan fatal yang sering memicu kebingungan. Menempatkan simbol Ø di depan angka secara mutlak menegaskan bahwa dimensi tersebut merujuk pada bentuk lingkaran penuh, bukan radius atau penampang persegi.
Variasi Penulisan Ukuran untuk Karakteristik Lubang Khusus
Komponen poros sering kali berpasangan dengan komponen yang memiliki fitur lubang. Data industri menunjukkan bahwa lebih dari 50% komponen mekanis dilengkapi dengan fitur lubang dalam desainnya. Fakta menarik lainnya, terdapat 14 jenis lubang berbeda dalam bidang teknik mekanis yang membutuhkan teknik anotasi spesifik agar tidak tertukar saat proses pengeboran maupun pengefraisan.
Sebagai contoh penulisan ukuran lubang sederhana, sebuah lubang dengan diameter 10 milimeter diberi tanda "Ø10". Namun, jika Anda mendesain lubang yang tidak tembus atau dikenal sebagai lubang buta, formulasinya harus disesuaikan. Contoh penulisan ukuran lubang buta dengan diameter 30 mm dan kedalaman 12 mm dianotasikan dengan "Ø 30 ↓ 12 mm". Penggunaan simbol anak panah ke bawah (↓) mengomunikasikan kedalaman pemakanan pahat secara langsung tanpa membutuhkan pandangan potongan tambahan.
Panduan Menggambar Fitur Pendukung Poros dan Lubang Kerucut
Selain poros lurus dan lubang silindris standar, perancang sering kali harus menambahkan fitur fungsional seperti countersink untuk mengakomodasi kepala sekrup agar rata dengan permukaan komponen. Memahami cara memberi ukuran lingkaran di gambar teknik untuk variasi ini sangat krusial bagi fungsionalitas produk akhir.
Berikut adalah beberapa prasyarat dan parameter yang harus dipenuhi saat menuliskan spesifikasi untuk fitur countersink pada gambar teknik kerja:
- Sudut lubang countersink yang umum digunakan dalam standar teknik adalah sebesar 82 derajat, 90 derajat, dan 100 derajat.
- Anotasi harus mencantumkan nilai diameter terkecil (lubang tembus) dan diameter terbesar dari kerucut atas secara jelas.
- Garis ukur wajib menunjukkan sudut inklinasi kerucut agar operator mesin frais atau bor dapat memilih jenis mata bor countersink yang sesuai dengan spesifikasi desain.
Sebagai ilustrasi aplikatif, sebuah komponen terkadang membutuhkan kombinasi dimensi yang kompleks. Misalkan sebuah komponen membutuhkan lubang tembus diameter 22 mm dan lubang kerucut countersink 90 derajat berdiameter 40,32 mm. Semua informasi tersebut harus disajikan dalam satu baris penunjukan dimensi yang ringkas namun informatif agar pembbaca gambar dapat mengeksekusinya dengan cepat di mesin bor.
Rangkuman Format dan Perbandingan Karakteristik Dimensi Geometris
Untuk mempermudah pemahaman mengenai perbedaan jenis fitur lingkaran dan lubang yang kerap dijumpai dalam pembacaan gambar teknik, struktur data berikut merangkum contoh penulisan dimensi yang kerap membingungkan para perancang pemula di industri manufaktur.
| Jenis Fitur Komponen | Parameter Ukuran Pertama | Parameter Ukuran Kedua | Contoh Notasi Gambar |
|---|---|---|---|
| Poros / Lubang Sederhana | Diameter 10 mm | – | Ø10 |
| Lubang Buta (Blind Hole) | Diameter 30 mm | Kedalaman 12 mm | Ø 30 ↓ 12 mm |
| Lubang Countersink Kelurusan | Diameter Tembus 22 mm | Diameter Kerucut 40,32 mm | Ø22 / Ø40,32 x 90° |
Menerapkan format penulisan yang tepat di atas lembar kerja Anda tidak hanya meningkatkan efisiensi waktu komunikasi antara divisi engineering dan divisi produksi, tetapi juga meminimalisasi risiko kerugian material akibat salah potong atau salah bor. Konsistensi dalam mematuhi regulasi gambar teknik ISO teranyar menjadi indikator utama profesionalitas seorang perancang mekanik di era manufaktur modern yang serba presisi ini.
