Menghasilkan suara menara masjid atau area publik yang lantang sering kali membuat orang langsung berpikir untuk menambah unit corong secara sembarangan. Faktanya, cara pasang speaker toa yang asal-asalan justru menjadi bumerang yang membuat kualitas audio drop atau malah merusak perangkat elektronik Anda. Sebagai orang yang sering berkutat dengan urusan instalasi tata suara, saya gemas melihat banyak pengurus tempat ibadah yang mengeluhkan amplifier mereka mendadak mati total.
Masalah utamanya hampir selalu sama, yaitu ketidaktahuan dalam menghitung beban total saat menghubungkan lebih dari dua unit pengeras suara. Menyambung empat unit corong sekaligus sebenarnya bukan perkara mustahil, asalkan Anda paham dasar-dasar pencocokan daya dan hambatan elektriknya. Mari kita bedah secara kritis bagaimana mengonfigurasi sistem ini dengan benar tanpa harus mengorbankan umur pakai perangkat berharga Anda.
Langkah awal yang mutlak dipahami sebelum menyentuh kabel adalah mengetahui jenis komponen yang Anda miliki. Berdasarkan data teknis resmi dari pabrikan, impedansi speaker TOA yang beredar di pasaran secara garis besar dibedakan menjadi dua kategori, yakni tipe impedansi rendah (Low Impedance) dan tipe impedansi tinggi (High Impedance).
Kesalahan fatal yang paling sering saya jumpai adalah mencampuradukkan kedua jenis ini dalam satu jalur kabel. Mengetahui perbedaan mendasar di antara keduanya akan menentukan terminal mana yang harus Anda gunakan pada perangkat penguat sinyal Anda nantinya.
Karakteristik Tipe Impedansi Rendah
Varian Low Impedance bekerja pada rentang hambatan yang cukup kecil. Ukuran impedansi rendah ini umumnya meliputi nilai hambatan 4 ohm, 8 ohm, hingga 16 ohm.
Beberapa model produk TOA kategori Speaker Low Impedance yang sangat populer di pasaran antara lain tipe ZH-5025B, ZH-4015, ZH-610S, dan ZS-F2000B. Jika Anda menggunakan model-model tanpa trafo ini, Anda wajib melakukan perhitungan kombinasi seri dan paralel agar hambatan totalnya tidak merusak mesin penguat.
Karakteristik Tipe Impedansi Tinggi
Varian High Impedance dirancang untuk kebutuhan instalasi kabel jarak jauh tanpa kehilangan daya yang masif. Ukuran impedansi tinggi ini meliputi nilai hambatan yang sangat besar, mulai dari 83 ohm, 1 K ohm, 2 K ohm, dan seterusnya. Ciri utama dari perangkat jenis ini adalah adanya komponen komponen tambahan di bagian dalam cangkangnya. Di dalam speaker tipe High Impedance terdapat komponen bernama Matching Transformer (MT) yang sudah terpasang secara bawaan di dalam kabinet speaker.
Pabrikan memberikan penandaan yang sangat jelas untuk memudahkan konsumen mengenali tipe ini. Pada umumnya di belakang model produk TOA tipe High Impedance diberi kode huruf "M". Contoh nyata model produk TOA kategori Speaker High Impedance yang memakai kode ini adalah ZH-5025BM, ZH-4015M, ZH-610SM, dan ZS-F2000BM. Namun, ada juga model produk TOA yang dirancang khusus untuk Speaker High Impedance tanpa kode M di belakangnya karena memang sejak awal tidak dibuat versi rendahnya, seperti ZS-1030B, ZS-1030W, ZS-102C, dan ZS-202C.
Beda tipe speaker, beda pula cara penanganan kabelnya. Memaksakan unit berhambatan rendah masuk ke jalur tegangan tinggi akan langsung membakar kumparan voice coil di dalamnya dalam hitungan detik.
Panduan Menyambung 4 Unit Tipe Impedansi Rendah
Jika empat unit corong yang Anda miliki adalah tipe hambatan rendah seperti ZH-5025B yang masing-masing bernilai 16 ohm, jangan pernah menghubungkan keempatnya secara paralel murni. Paralel murni empat unit akan membuat hambatan jatuh ke level 4 ohm, yang memang pas dengan terminal, tetapi berisiko membuat amplifier bekerja terlalu keras jika ada fluktuasi tegangan.
Solusi terbaik menurut saya adalah menggunakan kombinasi seri-paralel. Caranya, bagi empat unit tersebut menjadi dua kelompok, di mana setiap kelompok terdiri dari dua unit corong yang dihubungkan secara seri. Hubungan seri dua unit 16 ohm akan menghasilkan hambatan sebesar 32 ohm per kelompok.
Setelah Anda memiliki dua kelompok berhambatan 32 ohm, gabungkan kedua kelompok tersebut secara paralel menuju kabel utama, sehingga hasil akhir hambatan total kembali menjadi 16 ohm. Sesuai instruksi teknis, speaker dengan impedansi rendah bila menggunakan Amplifier TOA dipasang di Com-4 ohm untuk memastikan transfer daya yang optimal. Pastikan Anda menggunakan kabel berkualitas dengan serabut tembaga tebal agar tidak banyak daya yang terbuang menjadi panas di sepanjang jalur penarikan kabel.
Metode Pemasangan 4 Unit Tipe Impedansi Tinggi
Bagi Anda yang mengutamakan kepraktisan dan keamanan jangka panjang, saya sangat menyarankan penggunaan tipe hambatan tinggi seperti ZH-5025BM atau ZS-1030B. Teknik instalasi dengan tipe ini jauh lebih sederhana karena Anda tidak perlu pusing memikirkan rumus matematika hambatan total.
Setiap unit yang dilengkapi Matching Transformer internal dapat langsung dihubungkan secara paralel murni dari unit pertama hingga unit keempat. Semua kabel positif digabung menjadi satu jalur, begitu pula dengan semua kabel negatifnya. Aturan mainnya sangat ketat pada pemilihan terminal di bagian belakang mesin penguat sinyal Anda. Speaker dengan impedansi tinggi bila menggunakan Amplifier TOA dipasang di output Com-100V.
Sistem tegangan konstan 100 volt ini memastikan bahwa setiap unit dari keempat corong tersebut menerima pasokan daya yang sama rata. Suara yang dihasilkan tidak akan mengecil pada unit yang posisinya paling ujung atau paling jauh dari ruang kendali audio.
| Parameter Karakteristik | Tipe Impedansi Rendah (Low) | Tipe Impedansi Tinggi (High) |
|---|---|---|
| Pilihan Model Populer | ZH-5025B, ZH-4015 | ZH-5025BM, ZS-1030B |
| Komponen internal MT | Tidak Ada | Ada (Matching Transformer) |
| Terminal Output Ampli | Com dan 4 Ohm | Com dan 100V |
| Metode Sambungan 4 Unit | Kombinasi Seri-Paralel | Paralel Murni |
| Risiko Kehilangan Daya | Tinggi pada kabel panjang | Sangat Rendah |
Faktor Penting Menjaga Perangkat Tetap Awet
Banyak pengurus tempat ibadah sering bertanya-tanya lewat diskusi santai, sebenarnya "kenapa speaker toa sering mati?" padahal belum satu tahun diganti dengan yang baru. Berdasarkan investigasi saya di lapangan, akar masalahnya bukan pada kualitas merek produknya, melainkan ketidakseimbangan daya hantar. Memilih komponen amplifier untuk speaker toa biar awet memerlukan ketelitian dalam menyelaraskan total watt.
Jumlah watt total dari keempat corong yang terpasang tidak boleh melebihi kapasitas daya murni yang mampu disemburkan oleh unit amplifier Anda. Sebagai contoh, jika Anda memasang empat buah tipe ZH-5025BM yang masing-masing berdaya 25 watt, maka beban total sistem Anda adalah sebesar 100 watt. Mesin penguat yang Anda gunakan idealnya harus memiliki daya minimal 120 watt atau lebih tinggi agar memiliki ruang aman (headroom) sebesar 20 persen.
Memaksa mesin berdaya 60 watt untuk menghidupkan beban 100 watt akan memaksa sirkuit elektronik bekerja dalam kondisi kliping konstan. Kondisi inilah yang menjadi biang keladi panas berlebih yang berujung pada kerusakan fatal komponen kumparan magnet corong luar Anda.
Strategi Penataan untuk Hasil Akustik Maksimal
Langkah terakhir yang tidak boleh diabaikan dalam tips pasang speaker masjid biar bagus adalah penentuan posisi dan manajemen pembagian area kerja suara. Suara lantang yang saling bertabrakan dari empat arah justru akan menurunkan tingkat kejelasan ucapan (speech intelligibility) akibat munculnya efek gema yang parah. Jika Anda berniat melakukan modifikasi tingkat lanjut, Anda bisa menerapkan teknik cara menggabungkan speaker corong dan column dalam satu sistem manajemen suara.
Tempatkan corong luar berimpedansi tinggi pada menara menggunakan jalur output 100V untuk menjangkau jamaah di radius jauh. Sementara itu, untuk area koridor atau bagian dalam ruangan, gunakan tipe kolom berimpedansi rendah yang dipasang pada jalur terminal tersendiri. Pemisahan zonasi ini memastikan suara di luar terdengar tegas merujuk ke cakrawala, sementara area dalam tetap terdengar lembut tanpa membuat telinga terasa pekak.

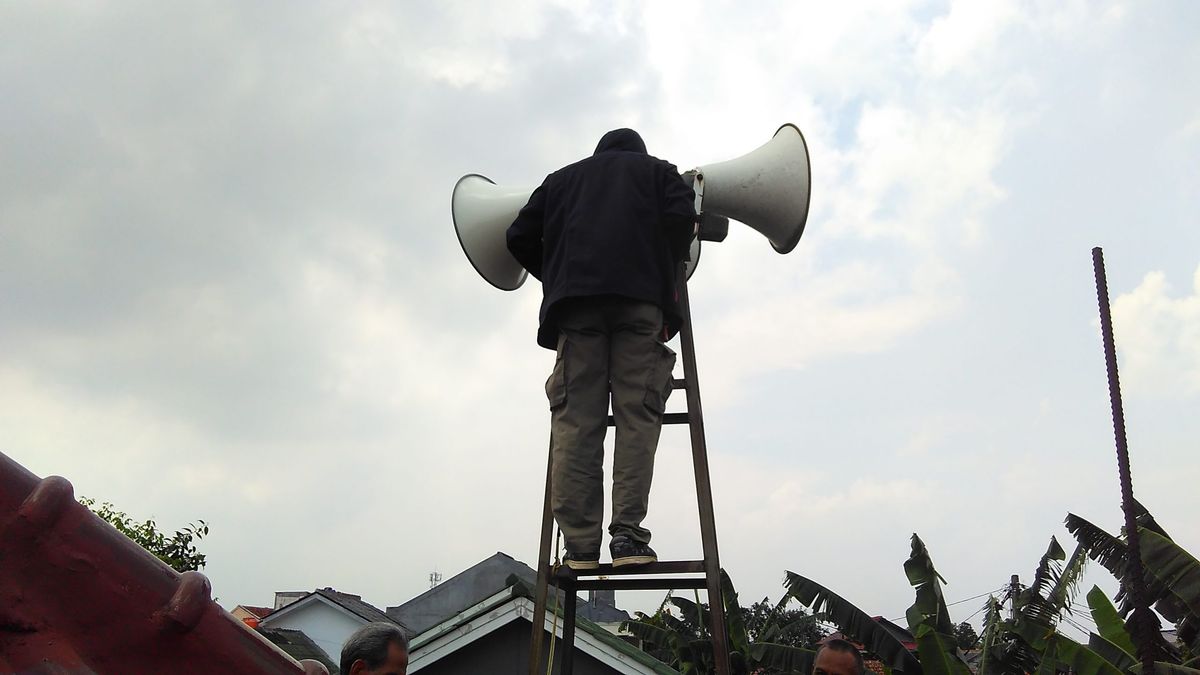

Hindari mengarahkan keempat corong saling berhadapan secara tegak lurus di atas menara yang sama. Atur sudut kemiringan ke bawah sekitar 15 hingga 20 derajat agar pantulan gelombang suara langsung mengenai area pendengar di permukaan tanah, bukan terbuang hampa ke udara bebas atau membentur dinding bangunan sekitar.
Rekomendasi Konfigurasi Terbaik untuk Kebutuhan Anda
Berdasarkan seluruh analisis teknis di atas, keputusan akhir mengenai sistem penyambungan ini kembali pada spesifikasi unit yang Anda miliki saat ini. Jika Anda membangun sistem dari awal, investasi pada variasi bertransformer seperti ZH-5025BM dikombinasikan dengan amplifier tangguh ber-output 100V adalah pilihan paling rasional demi kemudahan perawatan jangka panjang.
Namun, apabila Anda terlanjur memiliki varian tanpa trafo seperti ZH-5025B, pastikan skema kombinasi seri-paralel diterapkan secara presisi sebelum menyalakan sakelar daya utama. Ketelitian dalam mencocokkan nilai hambatan total ke terminal Com-4 ohm adalah satu-satunya pelindung sirkuit Anda dari risiko korsleting elektrik.
