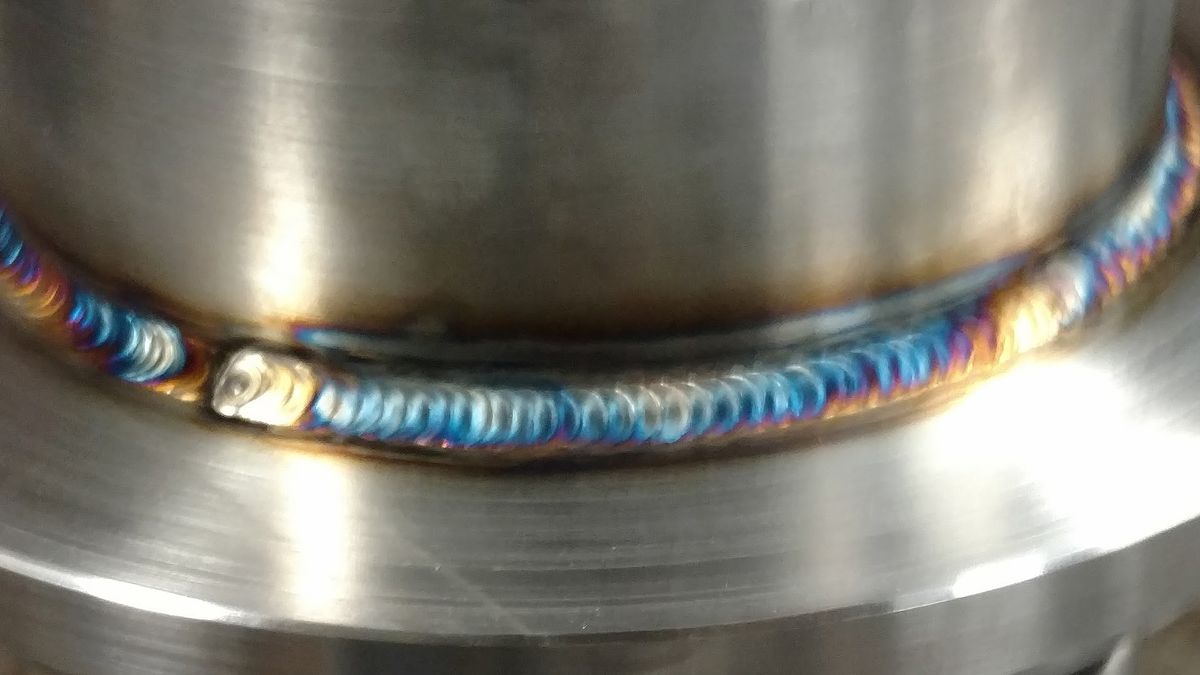

Menyambung dua logam yang berbeda karakter seperti besi biasa dan stainless steel sering kali menjadi momok yang menakutkan bagi para teknisi las. Ekspektasi kita tentu menginginkan sambungan yang kokoh, mulus, dan tahan lama, tetapi realitanya hasil lasan justru sering kali langsung retak rambut atau bahkan langsung lepas begitu dingin. Pengalaman buruk ini biasanya terjadi karena kita memperlakukan dua material berbeda ini dengan metode pengelasan besi standar yang keliru.
Masalah utama dalam teknik las besi ke stainless terletak pada perbedaan struktur metalurgi dan titik leleh masing-masing logam yang berujung pada kegagalan struktural jika dipaksakan. Sebagai seseorang yang sering mengamati dinamika di bengkel fabrikasi, saya melihat banyak pemula frustrasi karena tidak memahami bahwa stainless steel memiliki karakteristik yang sangat unik. Melalui artikel ini, saya akan membedah secara mendalam langkah demi langkah serta logika teknis di balik proses penyambungan dua material kontras ini agar hasilnya kuat dan bebas keropos.
Sebelum kita menyalakan mesin las, kita harus paham dulu musuh utama yang sedang kita hadapi saat menyatukan besi karbon dengan baja tahan karat. Stainless steel secara definisi adalah paduan besi yang memiliki kandungan minimum kromium sekitar 10,5% berdasarkan data teknis material baku.
Lapisan pasif tipis dan stabil dari kromium inilah yang melindungi stainless steel dari korosi, bahkan hebatnya ia dapat memperbarui diri secara mandiri jika permukaannya tergores. Karakteristik protektif yang tangguh ini juga kerap ditingkatkan pabrikan dengan menambahkan unsur nikel, molibdenum, mangan, silikon, hingga niobium. Kombinasi unsur-unsur di atas memicu lahirnya kelompok stainless steel austenitik, sebuah varian yang mengandung kromium tinggi dan nikel tinggi. Varian austenitik ini bersifat non-magnetik pada kondisi larutan padat, memiliki ketahanan korosi yang sangat luar biasa, mudah dibentuk, serta sangat tangguh pada suhu rendah.
Ancaman Retak Panas Akibat Unsur Ferrite yang Rendah
Namun, di balik segala kelebihan stainless steel austenitik tersebut, terdapat satu kelemahan fatal yang wajib diwaspadai saat proses pengelasan berlangsung. Material ini sangat rentan mengalami retak panas jika nilai ferrite number pada area kawah lasan berada di tingkat yang terlalu rendah.
Ketika Anda memaksakan pencampuran antara besi biasa dan stainless tanpa perantara yang tepat, keseimbangan kimiawi di area sambungan akan rusak berantakan. Cairan logam yang membeku dengan komposisi kimia yang kacau inilah yang menjadi penyebab hasil lasan retak dan keropos terparah yang sering dijumpai di lapangan.
Menentukan Kawat Las yang Bagus untuk Stainless dan Besi
Dari spesifikasinya, menurut saya kunci utama keberhasilan proyek ini bukan terletak pada kemahiran tangan Anda semata, melainkan pada pemilihan bahan pengisi yang tepat. Anda mutlak dilarang keras menggunakan kawat las besi biasa (seperti tipe E6013) atau kawat las stainless steel standar (seperti tipe E308) untuk menyambung kedua material ini. Jika Anda nekat menggunakan kawat las E308 yang biasa dipakai untuk sesama stainless, kandungan nikel dan kromium di area lasan akan terdilusi atau mengencer akibat bercampur dengan besi biasa. Efek pengenceran ini langsung menurunkan ketahanan korosi dan memicu keretakan instan begitu suhu logam mulai mendingin.
Solusi mutlaknya adalah dengan memilih kawat las yang bagus untuk stainless dan besi yang memang dirancang khusus untuk fungsi penyambungan logam heterogen (dissimilar welding). Jenis kawat las yang paling direkomendasikan secara global untuk kebutuhan ini adalah tipe E309L atau kawat las berbahan dasar nikel tinggi. Kawat las tipe E309L sengaja diproduksi dengan kandungan kromium dan nikel yang jauh lebih tinggi daripada tipe standar, sehingga ketika terjadi pencampuran dengan besi biasa di kawah lasan, komposisi kimianya tetap seimbang. Hasil pencampuran tersebut masih mampu mempertahankan nilai ferrite number yang ideal guna mencegah terjadinya retak panas.
Teknik dan Parameter Pengelasan yang Benar di Lapangan
Setelah kawat las yang tepat sudah berada di tangan Anda, langkah berikutnya adalah menerapkan teknik pengelasan yang presisi agar struktur logam menyatu sempurna. Saat ini, sebenarnya terdapat sekitar 40 jenis pengelasan yang dipergunakan di dunia industri, termasuk di antaranya adalah pengelasan dengan cara menekan kedua logam secara mekanis.
Namun, untuk skala bengkel fabrikasi dan konstruksi menengah, metode las busur listrik (SMAW/MMA) atau las TIG tetap menjadi pilihan yang paling realistis dan efisien. Mari kita bahas parameter krusial yang menentukan kualitas penetrasi lasan busur listrik pada sambungan heterogen ini.
Aturan Sudut Kemiringan Elektroda yang Akurat
Salah satu kesalahan sepele yang berakibat fatal adalah arah jatuhnya busur api las yang tidak seimbang antara sisi besi dan sisi stainless steel. Sudut kemiringan elektroda atau torch las yang benar saat menyambung besi ke stainless adalah berada di rentang 45°–60° terhadap permukaan besi.
Secara mekanis, kemiringan elektroda pada tang penjepit las umumnya dapat disesuaikan oleh teknisi pada sudut spesifik seperti 90 derajat, 30 derajat, atau 40 derajat sesuai kenyamanan posisi kerja. Sudut tang las ini harus diarahkan sedikit lebih dominan ke arah sisi besi karbon karena besi membutuhkan input panas yang lebih stabil dibandingkan stainless steel.
Menjaga Jarak Busur Api yang Ideal
Hal kritis berikutnya yang wajib dijaga secara konsisten oleh tangan welder selama proses pengelasan berlangsung adalah arc length atau jarak busur. Berdasarkan panduan teknis yang valid, jarak ideal antara ujung elektroda dengan bahan yang akan dilas adalah seperdelapan (1/8) dari ketebalan elektroda itu sendiri.
Jika Anda menggunakan elektroda berdiameter 2,6 mm, maka jarak busur api yang harus Anda pertahankan secara stabil adalah sekitar 0,3 mm di atas permukaan material. Jika jarak ini terlalu jauh, busur api akan menjadi tidak stabil, memercik ke mana-mana, dan memicu kontaminasi udara luar yang menyebabkan hasil lasan menjadi keropos dan rapuh.
Panduan Menghindari Kegagalan Las Berdasarkan Karakteristik Material
Untuk memudahkan pemahaman Anda sebelum mengeksekusi penyambungan di workshop, saya telah merangkum komparasi mendasar mengenai sifat material serta perlakuan las yang dibutuhkan dalam format tabel terstruktur di bawah ini.
| Parameter Material | Besi Karbon | Stainless Steel Austenitik | Sambungan Kombinasi |
|---|---|---|---|
| Kandungan Kromium Minimum | – | 10,5% | Bervariasi |
| Sifat Magnetik Baku | Magnetik | Non-Magnetik | Magnetik Sebagian |
| Rekomendasi Jenis Kawat Las | E6013 / E7016 | E308L | E309L |
| Kerentanan Retak Panas | Rendah | Tinggi | Sangat Tinggi |
| Sudut Kemiringan Elektroda | 45°–60° | 45°–60° | Dominan ke Besi |
Melihat data di atas, terlihat jelas bahwa sambungan kombinasi menuntut perhatian ekstra tinggi pada aspek kerentanan retak panasnya yang berada di tingkat sangat tinggi. Solusi untuk menekan risiko ini adalah dengan menjaga suhu antar-jalur las (interpass temperature) agar tidak terlalu berlebihan.
Jangan terburu-buru menyelesaikan seluruh jalur lasan dalam satu waktu tanpa jeda, terutama jika Anda sedang mempraktikkan tips las besi tipis agar tidak bolong. Biarkan material mendingin secara perlahan di udara terbuka, dan jangan sekali-kali menyiram hasil lasan yang masih membara dengan air karena kejutan suhu tersebut dipastikan akan langsung meretakkan sambungan logam seketika. Metode pembersihan pasca-pengelasan juga memegang peranan penting yang sering diabaikan oleh para pekerja besi.
Sisa terak atau slag dari kawat las E309L harus dikupas bersih menggunakan palu ketok, lalu disikat menggunakan sikat kawat yang berbahan stainless steel asli, bukan sikat besi biasa, agar serpihan besi tidak menempel dan memicu korosi dini pada area stainless steel. Langkah terakhir yang saya sarankan untuk perlindungan jangka panjang adalah memberikan lapisan pelindung anti-karat khusus pada bagian besi karbon dan area batas sambungan lasan. Karena area besi tetap memiliki kerentanan tinggi terhadap oksidasi lingkungan, pengecatan atau pemberian primer zink kromat yang berkualitas baik akan mengisolasi besi dari kelembapan, sementara area stainless steel di dekatnya tetap mempertahankan keindahan alaminya tanpa masalah.
Rekomendasi Final untuk Hasil Sambungan Terbaik
Berdasarkan seluruh analisis teknis di atas, cara mengelas besi biar kuat saat disatukan dengan stainless steel murni bertumpu pada disiplin penerapan variabel las yang ketat. Menggunakan elektroda tipe E309L dengan busur pendek sedalam sepertiga ketebalan kawat serta mengarahkan sudut las dominan ke sisi besi merupakan kombinasi prosedur terbaik yang tidak bisa ditawar lagi.
Keberhasilan teknik las kombinasi ini sangat bergantung pada kemauan Anda untuk berinvestasi pada kawat las yang tepat dan menjaga stabilitas tangan selama proses penarikan busur api. Jangan pernah berkompromi menggunakan kawat las seadanya jika Anda tidak ingin melihat struktur konstruksi yang Anda bangun runtuh atau patah secara tiba-tiba akibat retak metalurgi di dalam sambungan.
