Kabel Data Putus Jangan Dibuang Ini Cara Menyambungnya dengan Benar

Cara menyambung kabel data yang putus atau terkelupas menjadi solusi paling dicari ketika pengisian daya gadget tiba-tiba terhenti akibat kerusakan fisik. Kerusakan ini sering kali terjadi pada area dekat ujung konektor karena sering tertekuk atau tertarik tanpa sengaja saat digunakan sehari-hari.

Memperbaiki kabel data sebenarnya tidak terlalu rumit asalkan Anda memahami struktur jalur di dalamnya serta fungsi dari masing-masing warna inti tembaga. Melalui penanganan yang tepat, kabel yang rusak bisa berfungsi kembali secara optimal untuk mentransfer daya tanpa risiko membahayakan perangkat digital Anda.

Sebelum memulai proses penyambungan, Anda harus menyiapkan beberapa peralatan esensial terlebih dahulu agar hasil sambungan kuat, rapi, dan aman dari risiko hubungan arus pendek.

• Tang potong kecil atau gunting tajam untuk mengupas pelindung luar.
• Isolasi listrik (isolasi hitam) atau pipa bakar (heat shrink tubing) sebagai pelindung sambungan.
• Alat pemantik api jika Anda memilih menggunakan pipa bakar.
• Solder dan timah (opsional, namun sangat disarankan untuk kekuatan sambungan yang maksimal).

Dari pengalaman saya menangani berbagai jenis kabel charger, kabel USB standar umumnya memiliki empat inti kabel yang memiliki warna serta fungsi yang berbeda-beda di dalamnya. Pemahaman warna ini sangat krusial agar Anda tidak salah menyambungkan kutub yang bisa berakibat fatal pada komponen ponsel pintar Anda.

Arti Warna pada Kabel Data USB Standar

Kabel data yang umum digunakan memiliki konfigurasi empat warna inti yang memisahkan jalur daya dan jalur transfer data digital.

• Merah: Merupakan kabel positif (+VCC) yang bertugas membawa arus daya listrik dari adaptor menuju perangkat.
• Hitam: Merupakan kabel negatif (Ground/GND) sebagai jalur pembuangan atau netral dalam rangkaian arus searah.
• Hijau: Jalur data positif (Data+ atau D+) yang berfungsi mengirimkan instruksi transfer data dari komputer ke ponsel.
• Putih: Jalur data negatif (Data- atau D-) yang mendampingi jalur hijau dalam proses sinkronisasi data digital.

Pastikan Anda selalu mencocokkan warna yang sama saat menyambung. Kesalahan fatal seperti mempertemukan warna merah dengan hitam akan langsung memicu hubungan pendek arus listrik atau korsleting seketika saat dicolokkan ke sumber daya listrik.

Langkah Demi Langkah Menyambung Kabel Data yang Putus

Setelah memahami fungsi masing-masing warna, Anda bisa langsung mengeksekusi perbaikan kabel dengan mengikuti urutan instruksi kerja berikut secara berurutan dan hati-hati.

1. Potong bagian kabel yang rusak atau robek menggunakan tang potong agar Anda mendapatkan ujung kabel yang baru dan bersih.
2. Kupas isolasi pelindung luar sepanjang kurang lebih dua sentimeter pada kedua ujung kabel yang akan disambungkan kembali.
3. Kupas ujung masing-masing empat kabel inti yang ada di dalam (merah, hitam, hijau, putih) sepanjang setengah sentimeter saja.
4. Masukkan pipa bakar (heat shrink tubing) ukuran besar ke dalam salah satu kabel pelindung utama sebelum Anda menyatukan inti tembaga.
5. Sambungkan kabel inti dengan cara melilitkan tembaga sewarna dengan kuat, misalnya merah dengan merah, hitam dengan hitam, hingga semuanya terhubung.
6. Beri isolasi kecil pada setiap sambungan inti kabel agar mereka tidak saling bersentuhan satu sama lain setelah lilitan selesai dibuat.
7. Geser pipa bakar besar yang tadi dimasukkan untuk menutupi seluruh area sambungan utama, lalu panaskan menggunakan korek api hingga menyusut ketat.

Kesalahan umum yang saya lihat adalah pembaca sering lupa memasukkan pipa bakar utama sebelum melilitkan kabel inti tembaga. Akibatnya, mereka terpaksa membongkar kembali lilitan kabel yang sudah rapi hanya demi memasang pelindung luar tersebut.

Memastikan Keamanan Hasil Sambungan Sebelum Digunakan

Melakukan pengujian awal sangat penting dilakukan guna memastikan arus yang mengalir tetap stabil dan tidak mengalami kebocoran induksi yang berbahaya bagi tangan.

Dalam kasus yang sering saya temui, kabel yang disambung tanpa solder cenderung memiliki hambatan listrik yang lebih tinggi sehingga pengisian daya menjadi lebih lambat dari biasanya. Oleh karena itu, memastikan lilitan tembaga benar-benar kencang dan tebal adalah kunci utama keberhasilan metode manual ini.

Panduan Perbandingan Karakteristik Sambungan Kabel

Untuk memberikan gambaran yang lebih jelas mengenai hasil perbaikan Anda, berikut adalah tabel perbandingan efisiensi metode penyambungan kabel data yang umum dilakukan oleh praktisi elektronika.

Jika setelah disambungkan perangkat Anda tidak merespons atau muncul notifikasi pengisian daya lambat, segera cabut kembali kabel tersebut dari adaptor dinding. Periksa kembali apakah ada serabut tembaga tipis dari kabel positif yang tidak sengaja menembus isolasi dan menyentuh kabel ground di sebelahnya.

Mengaktifkan Fitur Pengujian Data pada Ponsel Android

Bagi Anda pengguna sistem operasi Android, Anda bisa melakukan pengecekan status konektivitas data setelah proses penyambungan selesai dilakukan dengan memanfaatkan menu sistem tersembunyi.

Untuk memvalidasi apakah fungsi transfer data (kabel hijau dan putih) sudah tersambung sempurna, Anda perlu mengaktifkan menu khusus di dalam sistem ponsel. Cara memunculkannya adalah dengan membuka menu pengaturan, lalu cari informasi perangkat, kemudian ketuk komponen Build Number sebanyak 7 kali untuk mengaktifkan fitur rahasia Developer Options di HP Android Anda.

Setelah menu tersebut aktif, Anda dapat masuk ke pilihan USB Debugging untuk melihat apakah komputer dapat mendeteksi transmisi data dari kabel yang baru saja Anda perbaiki secara normal atau tidak.

Metode Alternatif Melindungi Sambungan Kabel Tanpa Pipa Bakar

Jika Anda kesulitan menemukan pipa bakar di sekitar rumah, penggunaan isolasi listrik jenis vinyl berkualitas tinggi tetap dapat diandalkan sebagai opsi darurat.

Lakukan pembalutan secara diagonal dan bertumpuk mulai dari satu sentimeter sebelum area kupasan hingga satu sentimeter setelah area kupasan luar. Pastikan tarikan isolasi agak kencang saat melilit agar lem perekatnya dapat mengunci kelembapan udara sehingga sambungan tembaga di dalam tidak mudah mengalami korosi atau karatan.

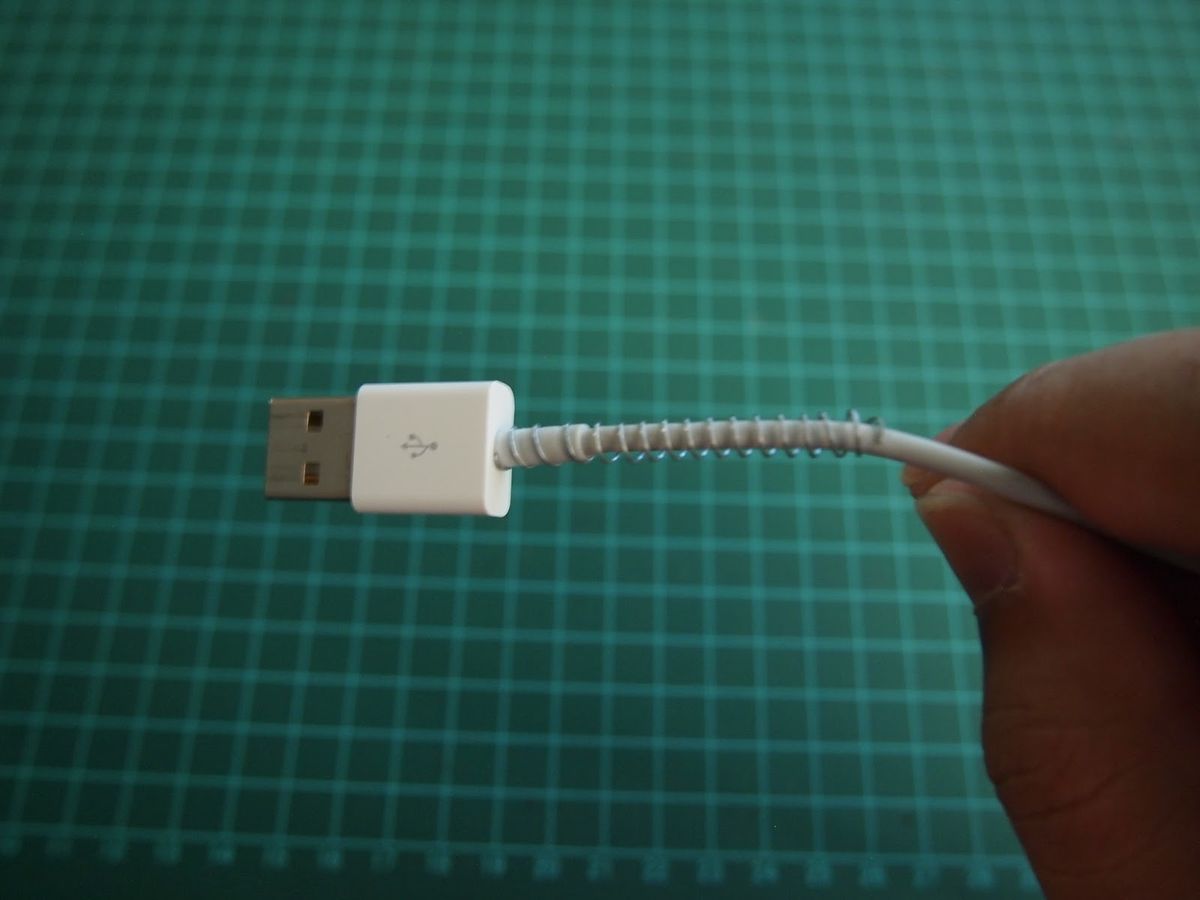

Langkah pencegahan terbaik agar kabel tidak kembali putus adalah dengan memasang pelindung pegas (spring protector) yang bisa diambil dari pena bekas pada area sambungan baru tersebut. Pegas ini berfungsi mendistribusikan tekanan tekukan secara merata sehingga inti kabel di dalamnya tidak menerima beban tarikan yang berlebihan saat gadget digunakan sambil berkendara atau rebahan.
