Mengetahui cara menyambung kabel lampu sorot LED secara mandiri menjadi keahlian penting bagi pemilik kendaraan yang ingin meningkatkan visibilitas berkendara. Pemasangan yang tidak tepat berisiko memicu korsleting listrik atau bahkan merusak komponen kelistrikan utama pada kendaraan Anda. Melalui pemahaman skema warna kabel dan teknik penyambungan yang aman, lampu tambahan dapat berfungsi optimal tanpa membebani pasokan daya aki.
Panduan teknis berikut dirancang untuk membantu Anda menyelesaikan instalasi ini secara presisi dan aman. Sebelum memotong dan menghubungkan jalur kelistrikan, Anda harus memperhatikan aspek hukum yang berlaku di Indonesia agar modifikasi ini tidak melanggar aturan lalu lintas. Regulasi ketat telah mengatur batasan fisik serta performa pencahayaan untuk memastikan keselamatan bersama di jalan raya.
Berdasarkan Peraturan Pemerintah (PP) Nomor 55 Tahun 2012, seluruh aturan mengenai warna lampu sepeda motor telah ditetapkan secara legal demi keseragaman. Modifikasi yang menyalahi aturan warna berpotensi memicu sanksi tilang dari pihak kepolisian saat pemeriksaan di jalan.
Batasan Jumlah dan Posisi Lampu
Merujuk pada dokumen teknis yang dirilis oleh Suzuki CO ID, jumlah lampu utama dekat dan jauh pada sepeda motor dibatasi harus dua buah atau kelipatannya. Aturan ini bertujuan menjaga keseimbangan visual kendaraan dari arah berlawanan.
Ketinggian maksimal pemasangan lampu utama dekat dan jauh adalah 1.500 milimeter dari permukaan jalan. Selain itu, jarak maksimal pemasangan lampu utama dekat dan jauh dari sisi terluar sepeda motor tidak boleh melebihi 400 milimeter.
Kemampuan Pancaran Cahaya
Performa pencahayaan juga memiliki standar minimal yang wajib dipenuhi oleh setiap pengendara. Jarak minimal kemampuan pancaran cahaya lampu utama dekat adalah 40 meter ke depan agar medan jalan terlihat jelas.
Sementara itu, jarak minimal kemampuan pancaran cahaya lampu utama jauh disyaratkan mencapai 100 meter ke depan. Pemasangan lampu sorot LED tambahan biasanya ditujukan untuk memenuhi jangkauan aman ini saat berkendara malam hari.
Teknologi LED (light-emitting diode) itu sendiri sebenarnya telah ada selama lebih dari 80 tahun dan dikembangkan di Rusia pada tahun 1920-an. Kini, efisiensi dayanya menjadi pilihan utama untuk lampu tambahan kendaraan bermotor.
Persiapan Alat dan Identifikasi Jalur Kabel

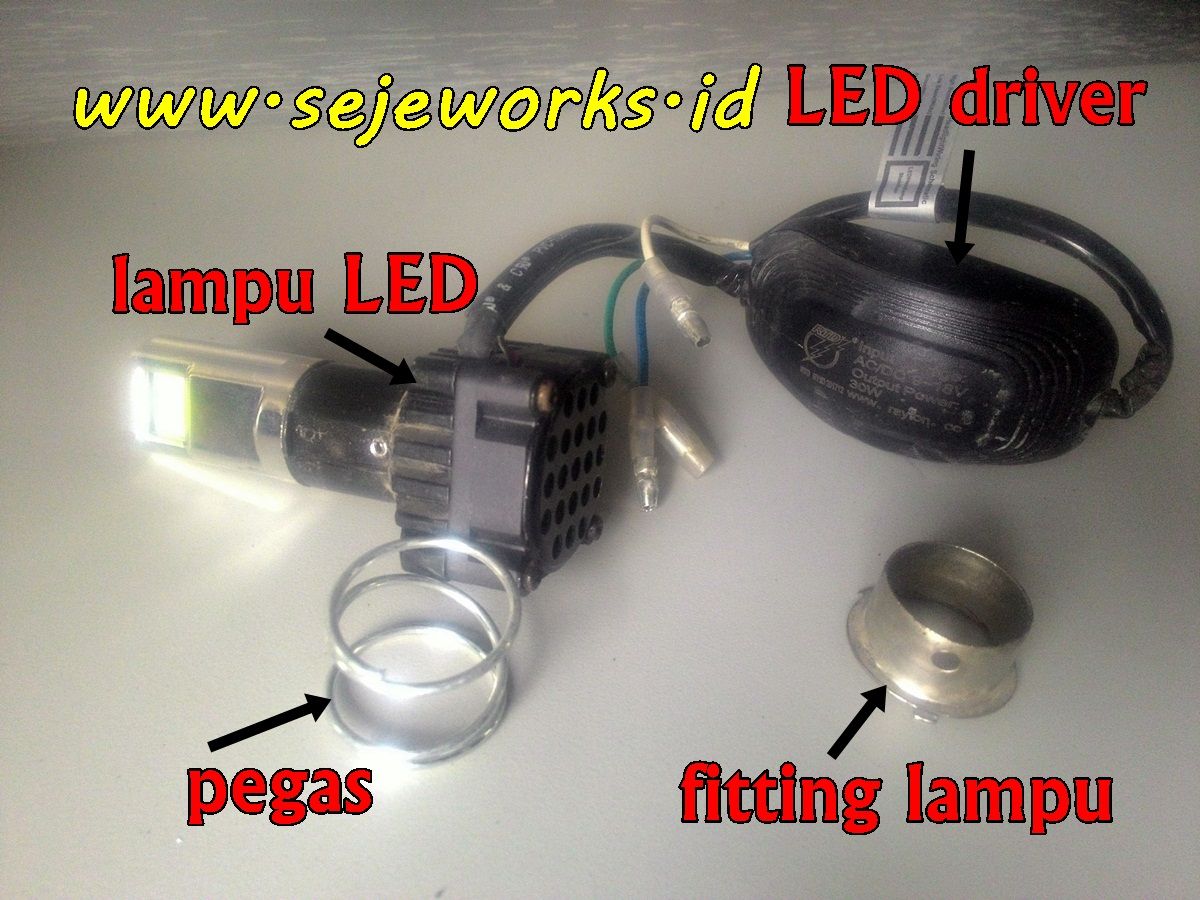

Langkah awal yang krusial adalah menyiapkan peralatan kerja dan mengenali karakteristik kabel pada lampu sorot yang Anda miliki. Kesalahan identifikasi fase kelistrikan sering menjadi pemicu utama kegagalan fungsi lampu.
Dalam kasus yang sering saya temui di lapangan, banyak pemula langsung menghubungkan kabel tanpa memeriksa diagram, yang akhirnya merusak sirkuit internal LED. Pastikan Anda menyediakan isolasi listrik berkualitas tinggi, tang potong, saklar eksternal, dan opsional selongsong bakar (heat shrink) untuk proteksi maksimal.
Arti Warna pada Lampu Sorot 3 Kabel
Lampu sorot modern di pasaran umumnya mengadopsi sistem tiga jalur input. Tiga jalur ini memiliki fungsi yang berbeda secara spesifik untuk memisahkan mode pencahayaan atau menyediakan jalur pengaman arus.
- Kabel Hitam: Biasanya berfungsi sebagai jalur negatif atau massa (grounding) yang terhubung ke sasis atau kutub negatif aki.
- Kabel Merah: Berfungsi sebagai jalur positif untuk mengaktifkan lampu utama atau mode cahaya sorot tinggi (high beam).
- Kabel Kuning: Berfungsi sebagai jalur positif untuk mode lampu dekat (low beam) atau fungsi lampu senja tambahan.
Arti Warna pada Lampu Sorot 2 Kabel
Jika perangkat Anda hanya memiliki dua jalur keluar, sistem kelistrikannya jauh lebih sederhana namun memiliki keterbatasan mode. Unit seperti ini hanya menyediakan satu mode pencahayaan tunggal saat diaktifkan.
- Kabel Positif (Umumnya Merah): Jalur input tegangan yang harus dihubungkan ke saklar kendali.
- Kabel Negatif (Umumnya Hitam atau Biru): Jalur massa yang wajib menempel pada sasis logam kendaraan atau terminal negatif baterai.
Panduan Langkah demi Langkah Menyambung Kabel Lampu Sorot
Ikuti urutan langkah berikut secara berurutan untuk memastikan sambungan kabel terpasang dengan kuat dan terisolasi dengan sempurna dari paparan air atau guncangan berkendara. Kesalahan umum yang saya lihat adalah mengupas kabel terlalu panjang sehingga menyisakan kawat tembaga terbuka yang rawan menyentuh sasis. Pastikan jarak kupas kawat tembaga cukup berada di rentang 1 hingga 1,5 sentimeter saja.
- Matikan seluruh sistem kontak kendaraan dan cabut sekring utama demi keselamatan kerja kelistrikan.
- Kupas ujung kabel lampu sorot dan kabel jalur distribusi dari saklar menggunakan tang pengupas kabel secara hati-hati.
- Pasang selongsong bakar (heat shrink) ke salah satu sisi kabel sebelum kawat tembaga dijalin bersama.
- Satukan kawat tembaga dengan teknik jalinan puntir silang agar ikatan mekanisnya kuat dan tidak mudah lepas akibat guncangan kendaraan.
- Geser selongsong bakar tepat di atas sambungan kawat, lalu panaskan menggunakan korek api hingga mengkerut sempurna membungkus sambungan.
- Lapisi kembali sambungan tersebut menggunakan isolasi kabel hitam tebal sebagai proteksi ganda terhadap rembesan air hujan.
- Hubungkan kabel massa (negatif) langsung ke baut sasis motor yang bersih dari cat atau karat agar hantaran listrik lancar.
Dari pengalaman saya menangani kelistrikan motor, memilih titik massa yang buruk pada sasis berkarat sering membuat lampu LED berkedip (flicker) atau redup. Pastikan area kontak logam benar-benar bersih.
Metode Penyambungan Tanpa Relay vs Menggunakan Relay
Terdapat dua opsi skema pemasangan yang bisa Anda terapkan, tergantung pada spesifikasi daya watt dari lampu sorot yang Anda pasang. Pemilihan metode yang tepat akan memperpanjang umur saklar kendaraan Anda.
Untuk lampu sorot dengan konsumsi daya rendah di bawah 20 watt, Anda bisa menggunakan metode langsung tanpa relay melalui saklar tambahan. Namun, untuk daya yang lebih besar, penggunaan relay sangat direkomendasikan guna melindungi saklar dari risiko meleleh akibat panas arus tinggi.
| Komponen Utama | Metode Tanpa Relay | Metode Dengan Relay |
|---|---|---|
| Saklar Kendali | Menerima beban arus langsung | Hanya dialiri arus pemicu ringan |
| Risiko Meleleh | Tinggi pada watt besar | Sangat rendah |
| Kestabilan Cahaya | Tergantung beban saklar | Sangat stabil langsung dari aki |
| Kerumitan Jalur | Sederhana | Sedikit rumit |
Pengujian Akhir dan Pemeliharaan Jalur Kelistrikan
Setelah seluruh jalur terhubung, pasang kembali sekring utama kendaraan untuk melakukan pengujian fungsionalitas sistem pencahayaan baru Anda. Putar kunci kontak ke posisi ON dan tekan saklar lampu sorot untuk memastikan lampu menyala seketika.
Perhatikan arah sorot lampu agar tidak mendongak ke atas yang dapat menyilaukan pengendara dari lawan arah. Lakukan inspeksi berkala pada isolasi sambungan kabel setiap enam bulan sekali, terutama setelah kendaraan sering melewati kondisi hujan lebat atau dicuci dengan air bertekanan tinggi.
