Cara merakit mobil remot control berbasis mikrokontroler kini semakin diminati oleh para penghobi elektronika karena menawarkan kepuasan tersendiri dibandingkan membeli versi jadi. Proyek edukasi ini memadukan pemrograman dasar dengan perakitan mekanis yang menantang namun tetap dapat diselesaikan oleh pemula sekalipun. Banyak pemula yang merasa ragu untuk memulai karena menganggap sistem perkabelan dan pemrograman robotika terlalu rumit untuk dipahami.
Padahal, dengan menggunakan papan mikrokontroler populer seperti Arduino, Anda dapat membangun sistem kendali jarak jauh yang andal dan responsif. Melalui artikel ini, Anda akan dipandu langkah demi langkah untuk merakit unit kendaraan kendali jarak jauh Anda sendiri dari awal hingga berfungsi penuh. Semua tahapan dirancang secara logis agar instruksi di dalamnya dapat langsung Anda praktikkan di rumah.
Langkah awal yang paling krusial dalam proyek ini adalah memastikan semua komponen elektronik dan mekanis telah tersedia di meja kerja Anda. Kekurangan satu komponen kecil saja dapat menghentikan seluruh proses perakitan yang sedang berjalan.
Berdasarkan cetak biru komponen yang umum digunakan, Anda memerlukan sasis fisik serta sistem penggerak yang mumpuni agar mobil dapat bergerak stabil. Selain papan Arduino sebagai otak utama, komponen driver motor dan modul komunikasi memegang peranan vital dalam menerima perintah dari transmitter. Berikut adalah daftar komponen wajib yang harus Anda siapkan sebelum mulai menyalakan solder atau merangkai kabel:
- 4 unit motor DC beserta roda yang sesuai untuk penggerak utama.
- 1 unit papan mikrokontroler Arduino (sebagai pusat kendali program).
- 1 unit Driver Motor L298N untuk mengatur arah dan kecepatan motor DC.
- 1 unit modul komunikasi (pilih antara Bluetooth HC-05/HC-06 atau modul wireless NRF24L01).
- 2 unit baterai Li-ion 18650 sebagai sumber daya utama sistem.
- Sasis mobil remote control, kabel jumper (male to male dan male to female), serta saklar on/off.
Dalam memilih sumber daya, pastikan Anda menggunakan baterai berkualitas karena motor DC membutuhkan arus yang cukup besar saat mulai berputar. Penggunaan baterai tiruan sering kali membuat tegangan drop dan menyebabkan Arduino melakukan restart secara terus-menerus.
Merakit Sasis dan Dudukan Motor DC
Setelah seluruh komponen terkumpul, proses pengerjaan secara fisik dapat dimulai dengan fokus utama pada sektor mekanis kendaraan. Sasis berperan sebagai tulang punggung yang akan menopang seluruh beban komponen elektronik dan baterai.
Pasang 4 unit motor DC beserta roda pada kompartemen yang telah disediakan di bagian bawah sasis mobil Anda. Pastikan posisi setiap motor lurus dan sejajar agar laju kendaraan tidak berbelok dengan sendirinya saat diberi perintah maju lurus.
Kencangkan setiap baut pengikat motor menggunakan obeng secara perlahan agar tidak merusak ulir plastik pada sasis mainan tersebut. Setelah motor terpasang kuat, rekatkan papan Arduino dan Driver L298N di bagian atas sasis menggunakan isolasi bolak-balik tebal atau baut pilar kecil.
Konfigurasi Perkabelan Driver Motor L298N ke Arduino
Sektor perkabelan merupakan jantung dari sistem kendali ini yang menghubungkan otak digital dengan penggerak mekanis. Kesalahan dalam menghubungkan pin dapat menyebabkan korsleting atau membuat arah putaran roda menjadi terbalik.
Dari pengalaman saya menangani berbagai proyek robotika sederhana, kerapian kabel jumper sangat memengaruhi kemudahan proses pelacakan masalah jika terjadi error. Kelompokkan kabel menggunakan pengikat kabel kecil agar tidak semrawut dan mengganggu pergerakan roda.
Hubungkan pin input pada Driver L298N ke pin digital Arduino secara berurutan sesuai dengan konfigurasi standar yang aman. Detail koneksi kabel untuk sektor penggerak ini dapat Anda lihat secara rinci melalui panduan koneksi di bawah ini.
| Pin Driver L298N | Pin Arduino | Fungsi Utama |
|---|---|---|
| IN1 | Pin D5 | Kontrol Arah Motor Kiri Depan |
| IN2 | Pin D6 | Kontrol Arah Motor Kiri Belakang |
| IN3 | Pin D10 | Kontrol Arah Motor Kanan Depan |
| IN4 | Pin D11 | Kontrol Arah Motor Kanan Belakang |
| GND | GND | Grounding Bersama Sistem |
Setelah pin data terhubung, sambungkan kabel modular dari ke-4 unit motor DC ke blok terminal output hijau yang ada di sisi kiri dan kanan Driver L298N. Hubungkan dua motor sebelah kiri secara paralel ke output satu, dan dua motor sebelah kanan ke output dua.
Integrasi Sistem Komunikasi Jarak Jauh
Mobil kendali jarak jauh memerlukan media komunikasi yang stabil agar dapat menerima perintah dari pengendali dengan instan. Anda memiliki dua opsi populer, yaitu menggunakan koneksi nirkabel Bluetooth smartphone atau modul frekuensi radio.
Opsi 1: Menggunakan Modul Bluetooth HC-05 / HC-06
Jika Anda memilih mengendalikan mobil menggunakan smartphone Android, maka modul Bluetooth HC-05 atau HC-06 adalah pilihan yang sangat praktis. Modul ini bekerja pada komunikasi serial standar yang sangat mudah diprogram pada aplikasi Arduino IDE.
Sambungkan pin VCC modul Bluetooth ke pin 5V Arduino, dan pin GND ke pin GND Arduino untuk suplai daya utamanya. Selanjutnya, hubungkan pin TX modul ke pin RX Arduino (Pin D0), serta pin RX modul ke pin TX Arduino (Pin D1).
Kesalahan umum yang saya lihat adalah lupa melepas kabel TX dan RX pada Arduino saat hendak mengunggah program dari komputer. Jalur komunikasi serial ini akan bentrok, sehingga proses upload kode pasti akan mengalami kegagalan atau error timeout.

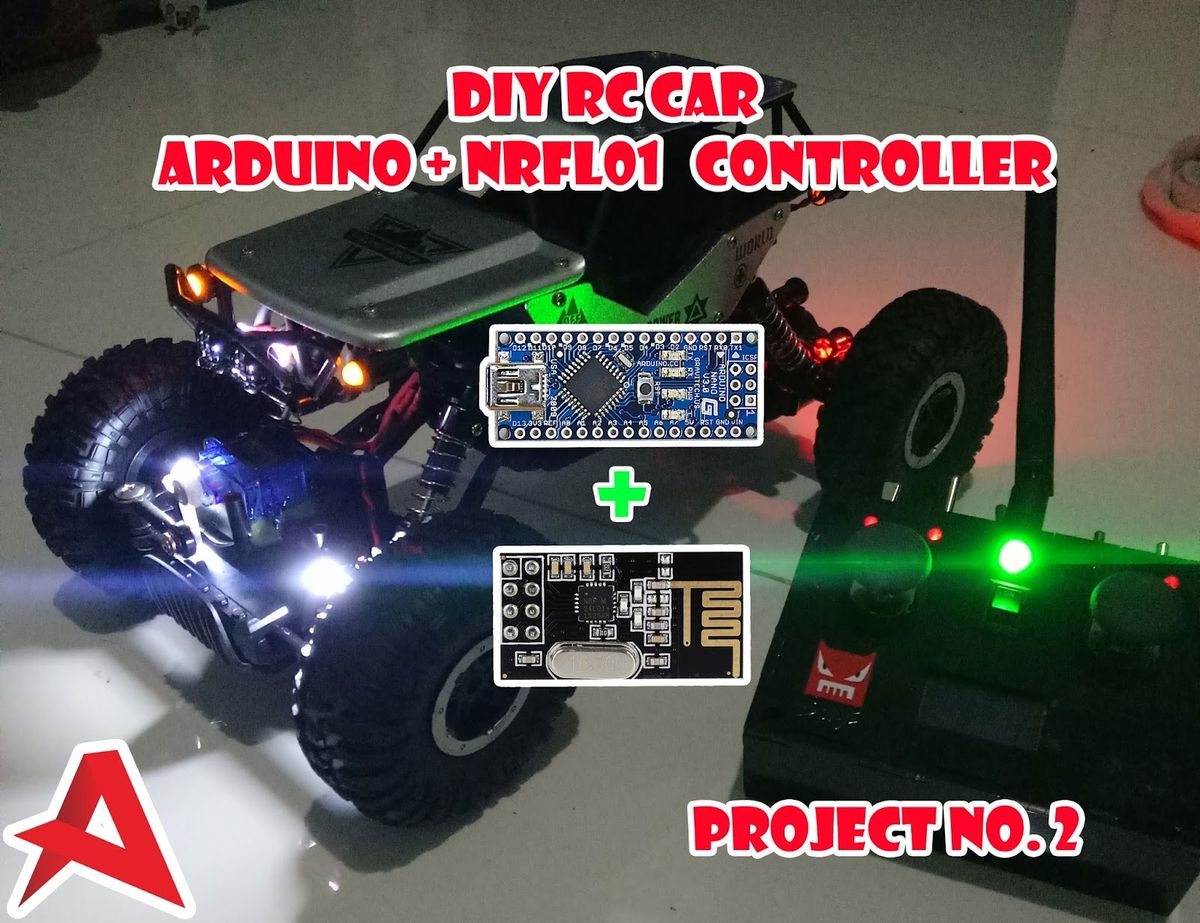

Opsi 2: Menggunakan Modul Wireless NRF24L01 Frekuensi Tinggi
Bagi Anda yang menginginkan jangkauan operasi yang lebih jauh dan ingin membuat transmitter remote control fisik terpisah, modul NRF24L01 adalah solusi terbaik. Modul wireless NRF24L01 menggunakan frekuensi 2.4 GHz dan memiliki jangkauan komunikasi mencapai 100 meteran lebih.
Sistem komunikasi ini menggunakan jalur bus SPI yang membutuhkan ketelitian tinggi saat menghubungkan pin data ke papan mikrokontroler. Hubungkan Pin 9 ke CE, Pin 10 ke CS(N), Pin 11 ke MOSI, Pin 12 ke MISO, Pin 13 ke SCK, 3.3v ke VCC, dan GND ke GND.
Perlu diperhatikan dengan sangat teliti bahwa modul NRF24L01 wajib mendapatkan tegangan murni sebesar 3.3V dari Arduino, bukan 5V. Memberikan tegangan 5V pada pin VCC modul ini akan langsung merusak chip silikon di dalamnya secara permanen.
Pemasangan Sistem Sumber Daya Baterai
Sistem elektronik yang telah terangkai tidak akan dapat bekerja tanpa adanya suplai arus listrik yang stabil dan aman. Gunakan wadah baterai khusus untuk menampung 2 unit baterai Li-ion 18650 yang telah dirangkai secara seri.
Rangkaian seri dari dua baterai ini menghasilkan total tegangan berkisar antara 7.4V – 12V, yang merupakan rentang ideal untuk menggerakkan motor DC sekaligus menghidupkan Arduino. Hubungkan kabel positif baterai ke pin VMS atau 12V pada Driver Motor L298N melewati sebuah saklar mekanis.
Hubungkan kabel negatif baterai ke terminal GND pada Driver L298N, lalu sambungkan kabel tambahan dari terminal GND L298N tersebut ke pin GND Arduino. Penyatuan jalur ground ini sangat wajib dilakukan agar semua komponen memiliki referensi tegangan yang sama.
Proses Pengujian Laju Kendaraan
Setelah seluruh komponen terpasang dan program telah berhasil diunggah ke dalam memori Arduino, langkah berikutnya adalah melakukan pengujian lapangan. Tempatkan mobil di atas permukaan lantai yang rata dan luas untuk menghindari benturan awal. Nyalakan saklar utama untuk mengalirkan daya dari baterai ke seluruh rangkaian elektronik internal mobil. Jika Anda menggunakan modul Bluetooth, aktifkan fitur Bluetooth pada smartphone Anda dan lakukan pencarian perangkat baru di sekitar.
Lakukan proses pairing ke modul HC-05 tersebut melalui pengaturan koneksi nirkabel di ponsel Anda. Password default untuk melakukan pairing Bluetooth ke modul HC-05 biasanya adalah 1234 atau 0000. Gunakan aplikasi pengontrol robot Android gratis yang tersedia di toko aplikasi untuk mulai mengirimkan perintah gerakan.
Tekan tombol maju, mundur, kiri, dan kanan pada layar ponsel untuk memastikan semua motor berputar ke arah yang benar. Jika saat menekan tombol maju namun mobil justru berputar di tempat atau mundur, Anda tidak perlu mengubah kode program di komputer. Cukup tukar posisi dua kabel motor DC yang terpasang pada blok terminal hijau Driver L298N untuk membalikkan arah putaran magnetnya.
Rangkaian mobil remote control buatan mandiri ini memiliki fleksibilitas tinggi untuk dimodifikasi lebih lanjut di masa mendatang. Anda dapat menambahkan sensor jarak ultrasonik di bagian depan sasis agar kendaraan memiliki kemampuan mendeteksi dan menghindari rintangan secara otomatis tanpa menabrak tembok.
