Lampu mobil Anda terasa redup padahal sudah mengganti bohlam baru yang lebih mahal? Saya sering sekali menemui pemilik kendaraan yang mengeluhkan hal ini tanpa menyadari bahwa masalah utamanya ada pada penurunan tegangan kelistrikan. Solusi paling ampuh untuk mengatasi masalah tersebut adalah dengan memahami cara merangkai relay lampu mobil secara benar agar pasokan daya listrik mengalir maksimal tanpa hambatan.
Banyak orang langsung menyerah ketika melihat kabel yang ruwet di dalam kap mesin kendaraan mereka. Padahal, jika Anda mau sedikit meluangkan waktu, merangkai komponen ini sendiri sebenarnya tidak sesulit yang dibayangkan.
Menurut informasi resmi dari Moservice, pemasangan relay berfungsi menjaga kestabilan arus listrik yang menuju ke bagian lampu utama kendaraan Anda. Tanpa adanya komponen ini, arus listrik dari baterai harus melewati saklar kombinasi di setir terlebih dahulu sebelum sampai ke lampu.
Jalur yang sangat panjang ini menciptakan hambatan listrik yang besar dan membuat lampu kekurangan daya potensialnya. Kehadiran relay memotong jalur panjang tersebut sehingga arus besar bisa langsung dialirkan dari sumber daya utama. Saya menilai langkah modifikasi ini sebagai hal wajib, terutama jika Anda sering berkendara di malam hari. Saklar lampu Anda juga akan menjadi jauh lebih awet karena tidak lagi dilewati oleh arus listrik yang besar.
Memasang relay tambahan pada sistem lampu utama bukan sekadar membuat sorot cahaya menjadi lebih terang, melainkan juga melindungi saklar interior dari risiko meleleh akibat panas berlebih.
Penurunan tegangan pada kabel bawaan pabrik sering kali menjadi penyebab utama mengapa cahaya lampu terlihat menguning. Dengan memperpendek sirkuit aliran daya, Anda mengembalikan performa optimal dari bohlam lampu tersebut.
Perbandingan Biaya Antara Komponen Terpisah dan Paket Siap Pakai
Saat Anda memutuskan untuk meningkatkan kualitas pencahayaan mobil, ada dua opsi jalur pembelian komponen yang bisa Anda pilih di pasar otomotif saat ini. Anda bisa membeli paket rangkaian jadi yang tinggal pasang atau merakit semuanya sendiri dari nol. Berdasarkan data operasional dari Suzuki Mobil Batam, harga pasaran untuk satu paket relay set lampu mobil yang sudah jadi biasanya dibanderol berkisar di atas Rp100.000. Paket ini memang praktis karena semua kabel sudah terpotong dan terpasang dengan rapi.
Namun, bagi saya yang menyukai efisiensi anggaran, opsi kedua jauh lebih menarik untuk dicoba. Harga komponen relay terpisah dinilai jauh lebih hemat karena biasanya tidak menyentuh Rp100.000 atau hanya dibanderol seharga puluhan ribu saja. Membeli komponen secara eceran memberikan Anda kebebasan penuh dalam menentukan kualitas kabel dan jenis soket yang ingin digunakan. Anda bisa menghemat pengeluaran hingga setengahnya jika memilih merakit sendiri di garasi rumah.
Mengenal Fungsi Angka Nomor Kaki pada Soket Relay Empat Kaki
Sebelum kita mulai menghubungkan kabel, Anda harus memahami terlebih dahulu struktur eksternal dari komponen penyearah arus ini. Jangan sampai Anda terbalik dalam membaca kode angka yang tertera pada bagian bawah badan relay.
Pada komponen tipe universal, terdapat spesifikasi nomor kaki soket relay terpisah yang terdiri dari empat pin utama, yaitu nomor 30, 85, 86, dan 87. Setiap angka memiliki arti dan tujuan koneksi yang sangat spesifik.
Memahami arti dari setiap kode angka ini akan mencegah terjadinya korsleting atau kerusakan fatal pada sekring mobil Anda. Mari kita bedah fungsi masing-masing pin tersebut secara mendalam pada bagian di bawah ini.
| Nomor Kaki Relay | Koneksi Jalur Kabel |
|---|---|
| 30 | Positif Baterai Aki |
| 85 | Massa atau Sasis Mobil |
| 86 | Saklar Utama Lampu |
| 87 | Beban Utama Bohlam Lampu |
Pin nomor 30 merupakan gerbang utama masuknya arus besar yang akan dialirkan menuju lampu depan mobil Anda. Kabel dari terminal ini harus dihubungkan langsung ke kutub positif baterai dengan tambahan sekring pengaman.
Selanjutnya, kaki nomor 85 berfungsi sebagai jalur penutup arus atau sering disebut sebagai massa sasis. Kabel dari pin ini harus menempel erat pada bagian logam bodi mobil yang tidak terhalang oleh lapisan cat. Kaki nomor 86 adalah jalur pemicu yang bertugas menerima perintah sinyal elektrik dari saklar lampu bawaan di dalam kabin mobil.
Arus kecil dari saklar ini sudah cukup untuk mengaktifkan kumparan magnet internal. Terakhir, kaki nomor 87 adalah terminal keluaran yang menyalurkan arus listrik murni menuju ke pin positif dari bohlam lampu mobil Anda. Ketika relay aktif, pin 30 dan pin 87 akan saling terhubung secara otomatis.
Panduan Langkah Demi Langkah Cara Merangkai Relay Lampu Mobil
Langkah pertama yang harus Anda lakukan adalah menyiapkan semua peralatan pendukung seperti tang potong, isolasi listrik berkualitas tinggi, dan kabel tembaga murni. Pastikan ukuran diameter kabel yang digunakan cukup tebal untuk mengalirkan arus lampu.
Sambungkan kaki nomor 30 langsung ke terminal positif aki mobil Anda menggunakan kabel tebal. Saya sangat menyarankan Anda untuk memasang dudukan sekring eksternal di tengah jalur kabel ini sebagai pengaman utama. Hubungkan kaki nomor 85 ke bagian bodi mobil yang berbahan pelat besi tebal menggunakan sekrup yang kencang. Pastikan area kontak pelat tersebut bersih dari karat agar aliran massa listrik tidak terhambat.
Potong kabel yang awalnya mengarah ke lampu utama mobil Anda, lalu sambungkan ujung kabel dari saklar tersebut ke kaki nomor 86. Jalur ini bertindak sebagai pemberi instruksi kapan relay harus mulai bekerja.

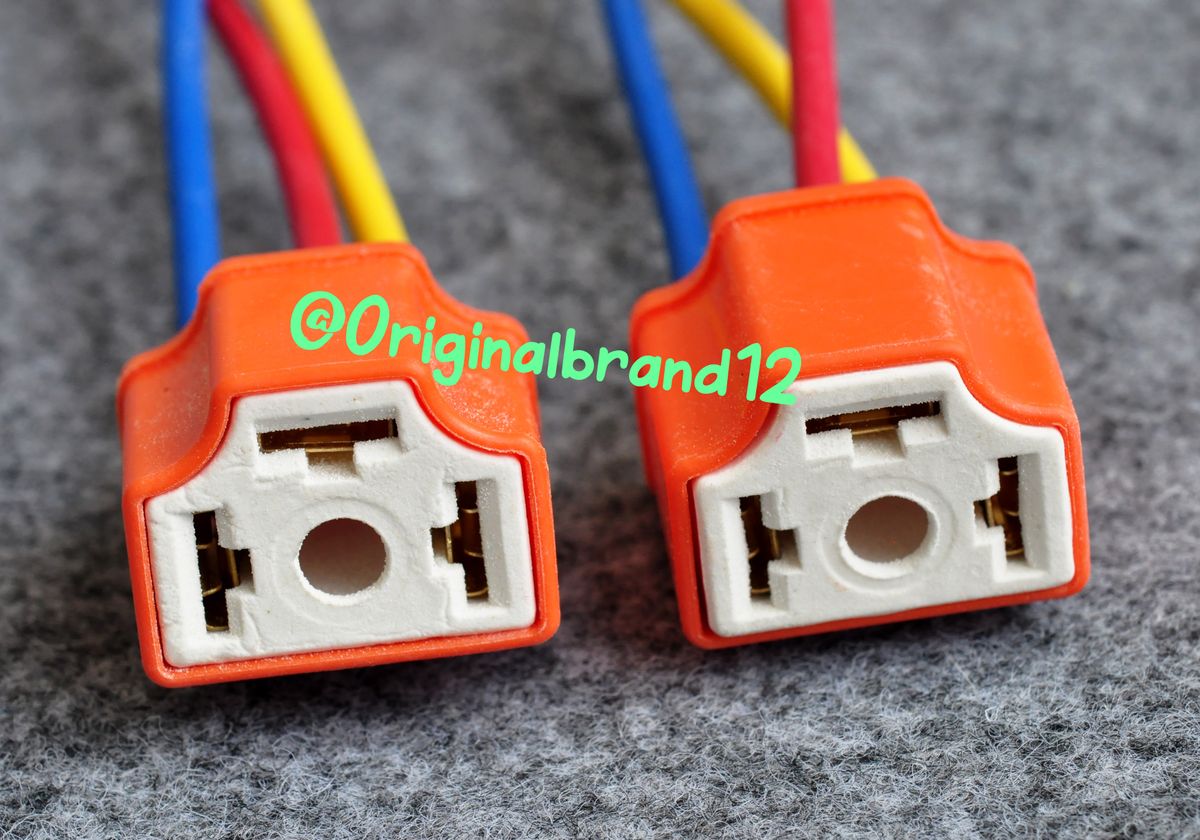

Langkah terakhir adalah menarik kabel baru dari kaki nomor 87 langsung menuju ke terminal positif pada soket bohlam lampu utama. Pasang kembali semua soket dengan rapat lalu lakukan uji coba fungsional.
Kelemahan dan Sisi Negatif Merangkai Sistem Relay Sendiri
Meskipun metode merakit mandiri ini sangat ramah di kantong, saya harus jujur bahwa ada beberapa kekurangan yang wajib Anda pertimbangkan sebelum memulainya. Aspek kerapian sirkuit menjadi tantangan terbesar bagi para pemula.
Jika Anda tidak memiliki keahlian dasar dalam menyolder atau membungkus kabel, hasil rangkaian cenderung terlihat berantakan di dalam ruang mesin. Kabel yang menjuntai sembarangan berisiko tinggi terkena panas radiasi blok mesin. Kelemahan lainnya adalah tingkat risiko kesalahan penyambungan yang mutlak berada di tangan Anda sendiri selaku perakit.
Salah menghubungkan nomor kaki bisa menyebabkan sekring utama mobil putus seketika. Rangkaian buatan sendiri juga umumnya lebih rentan terhadap gangguan masuknya air jika Anda tidak menggunakan soket kedap air yang berkualitas. Sambungan kabel yang terbuka bisa memicu korosi hijau dalam jangka panjang.
Cara Merawat Rangkaian Kabel Kelistrikan Tambahan Agar Tahan Lama
Menurut panduan teknis dari Auto2000, setiap kali Anda melakukan modifikasi kelistrikan, perawatan berkala menjadi kunci utama untuk menjaga keamanan kendaraan. Anda harus sering memeriksa kondisi fisik kabel tambahan tersebut.
Pastikan isolasi pelindung kabel tidak mengelupas atau mengeras akibat paparan suhu tinggi di bawah kap mesin. Gunakan selang pelindung kabel tipe spiral untuk memberikan proteksi ekstra dari gesekan mekanis. Periksa juga area terminal aki dan dudukan sekring dari penumpukan jamur atau kerak putih yang mengganggu aliran arus. Semprotkan cairan pembersih kontak elektrik secara rutin setiap kali Anda mencuci mobil.
Gunakan komponen relay dari merek yang sudah teruji reputasinya di dunia otomotif demi menghindari bahaya kebakaran internal. Merangkai sistem kelistrikan secara mandiri dengan perhitungan matang akan memberikan kepuasan tersendiri serta hasil pencahayaan yang optimal di perjalanan malam Anda.
