Menjaga keamanan instalasi listrik dari risiko korsleting membutuhkan pemahaman mendalam tentang cara pakai insulation tester secara benar di lapangan. Aparatus ini menjadi benteng pertahanan utama bagi para praktisi dalam mendeteksi kerusakan lapisan pelindung kabel sebelum memicu fatalitas. Melalui artikel ini, Anda akan mempelajari langkah demi langkah mengoperasikan alat ini demi memastikan keandalan sistem kelistrikan Anda.
Di dunia elektronika dan kelistrikan, instrumen ini memegang peranan yang sangat vital untuk menguji ketahanan suatu material isolator.
Bagi Anda yang baru terjun di bidang ini, penting untuk mengetahui "apa itu alat insulation tester" secara menyeluruh. Alat ini pada dasarnya berfungsi untuk melihat seberapa besar efektivitas insulasi dari sebuah bahan terhadap tegangan listrik.
Dalam ekosistem kerja sehari-hari, alat untuk mengukur kebocoran arus listrik ini sering disebut dengan berbagai nama berbeda tergantung kebiasaan tim di lapangan. Berdasarkan informasi teknis yang dihimpun dari darmasakti.com, insulation tester juga dikenal di dunia elektronika dengan nama megohmmeter, megger, dan hipot.
Meskipun penamaannya beragam, fungsi utamanya tetap sama, yaitu mengukur nilai resistansi dalam skala megaohm guna mendeteksi degradasi lapisan pelindung.
Persiapan Krusial Sebelum Menggunakan Alat Ukur Isolasi
Sebelum melakukan pengukuran, aspek keselamatan dan kondisi alat harus menjadi prioritas utama Anda agar tidak merusak komponen sensitif.
Berdasarkan pengalaman saya menangani berbagai sistem kelistrikan, kecerobohan kecil dalam persiapan bisa berakibat fatal pada keakuratan data.
Pastikan Anda mengikuti protokol persiapan standar berikut ini demi keamanan kerja:
- Matikan seluruh sumber daya listrik yang terhubung ke sirkuit yang akan diuji (kondisi harus benar-benar mati/de-energized).
- Lepaskan semua beban elektronik sensitif seperti PLC, inverter, atau sensor agar tidak rusak terkena suntikan tegangan tinggi dari alat ukur.
- Periksa kondisi fisik kabel probe alat ukur untuk memastikan tidak ada robekan atau bagian konduktor yang mengelupas.
- Pastikan baterai alat penguji dalam kondisi penuh agar pasokan tegangan uji yang dilepaskan tetap stabil sepanjang proses pengujian.
Kegagalan memutus aliran listrik utama sebelum melakukan pengetesan dapat menghancurkan sirkuit internal insulation tester seketika.
Tutorial Menggunakan Insulation Tester Hioki untuk Kabel Rumah dan Industri
Setiap merek memiliki karakteristik tersendiri, namun produsen asal Jepang seperti Hioki menjadi salah satu standar yang kerap ditemui di industri.
Mari kita bedah secara spesifik mengenai langkah pengoperasian menggunakan model populer yang banyak digunakan oleh para profesional.

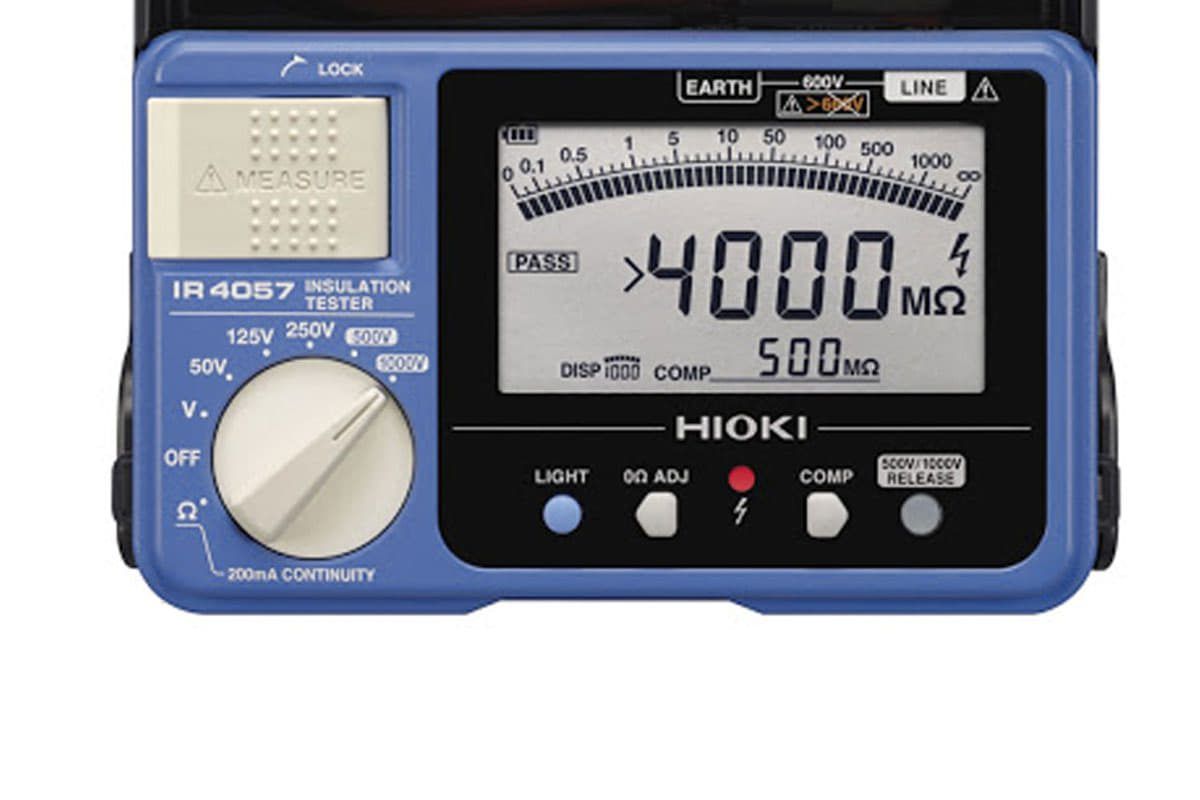

Berikut adalah tata cara menggunakan megger digital tipe Hioki IR4057 untuk pengujian kabel secara aman:
- Hubungkan probe hitam ke terminal EARTH (ground) dan probe merah ke terminal LINE pada unit alat ukur.
- Jepitkan ujung probe hitam ke sistem grounding lokal atau bagian sasis logam yang terhubung ke tanah secara sempurna.
- Sentuhkan atau hubungkan ujung probe merah ke bagian konduktor kabel tembaga yang ingin diuji kualitas insulasinya.
- Putar sakelar putar (rotary switch) pada Hioki IR4057 ke rentang tegangan uji yang sesuai dengan spesifikasi kabel target Anda.
- Tekan tombol MEASURE untuk mulai menyuntikkan tegangan listrik ke dalam jaringan kabel yang sedang diperiksa.
- Baca nilai resistansi isolasi yang tertera pada layar digital, lalu lepaskan tombol MEASURE setelah angka pembacaan stabil.
Model Hioki IR4057 ini sudah dilengkapi dengan fitur built-in discharge yang sangat berguna bagi keselamatan teknisi.
Fitur ini akan membuang sisa muatan listrik tegangan tinggi yang tersimpan di dalam kabel secara otomatis setelah pengujian selesai dilakukan.
Kesalahan umum yang saya lihat adalah teknisi langsung mencabut probe sebelum sisa tegangan terbuang, yang akhirnya memberikan efek kejut listrik ringan.
Cara Mengukur Resistansi Isolasi Panel Surya Menggunakan Perangkat Khusus
Pengujian pada sistem fotovoltaik memerlukan pendekatan yang sedikit berbeda karena panel surya selalu menghasilkan tegangan listrik saat terpapar cahaya matahari.
Untuk kebutuhan ini, Anda memerlukan unit spesifik seperti Hioki IR4053 yang dirancang khusus untuk mengakomodasi pengujian PVΩ. Radius.co.id menyebutkan bahwa Hioki IR4053 merupakan alat penguji insulasi khusus untuk PVΩ yang memiliki pilihan voltase pengujian dan tombol khusus "500V / 1000V RELEASE". Pilihan voltase untuk pengujian PVΩ pada perangkat Hioki IR4053 ini dibatasi pada opsi spesifik yaitu 500 V atau 1000 V.
Saat melakukan pengujian, Anda harus menekan tombol khusus pelepasan pengunci tersebut sebelum alat bisa menyuntikkan tegangan tinggi ke rangkaian.
Nilai resistansi pada pengukuran PVΩ akan ditunjukkan pada layar setelah sekitar 4 detik proses pengujian berjalan secara konstan. Waktu tunggu selama 4 detik ini sangat penting untuk memastikan arus pengisian telah stabil sehingga instrumen menampilkan data riil tanpa fluktuasi.
Memahami Standar Nilai Batas Minimum Ketahanan Isolasi
Setelah mendapatkan angka dari layar alat ukur, tantangan berikutnya adalah menentukan apakah nilai tersebut aman atau berbahaya.
Sebagai acuan, Anda harus memahami regulasi geografis tempat Anda melakukan inspeksi karena ambang batas kelayakan bisa berbeda.
| Wilayah Wilayah | Standar Regulasi | Konteks Hunian Pribadi |
|---|---|---|
| Jepang | Berlaku Khusus | Tercantum Ketat |
| Indonesia | Standar Internasional | Belum Ada Standarisasi Khusus |
Merujuk pada data teknis industri, nilai-nilai dalam tabel pengujian pada dokumen petunjuk manufaktur berlaku khusus untuk pengujian di Jepang. Sementara itu, di Indonesia belum ada standarisasi insulasi khusus untuk konteks hunian pribadi secara mandiri.
Oleh karena itu, cara cek insulasi kabel listrik rumah di tanah air umumnya mengacu pada standar keamanan internasional atau panduan PUIL. Secara umum, aturan praktis yang aman untuk jaringan tegangan rendah adalah minimal memiliki resistansi sebesar 1 megaohm per 1000 volt tegangan kerja. Jika hasil pengukuran Anda berada di bawah ambang batas minimum tersebut, maka sirkuit harus segera diperbaiki sebelum kebocoran arus memicu kebakaran.
