Sering Longgar? Ini Rahasia Cara Pasang Cable Gland yang Benar

Cara pasang cable gland yang benar menjadi penentu utama apakah instalasi listrik Anda aman dari kelembapan atau justru rentan korsleting. Banyak teknisi pemula menganggap remeh komponen kecil ini, padahal kesalahan kecil saat mengencangkannya bisa membuat air menyusup ke dalam panel. Artikel ini akan mengupas tuntas langkah demi langkah pemasangan yang presisi agar kabel Anda tidak cepat rusak.

Cable gland berfungsi sebagai pelindung mekanis sekaligus pengunci kabel yang masuk ke dalam kotak sambungan atau panel listrik. Tanpa pemasangan yang tepat, getaran eksternal dapat dengan mudah menarik kabel hingga lepas dari terminalnya. Oleh karena itu, memahami teknik glanding yang standar adalah keahlian wajib bagi setiap praktisi kelistrikan.

Berdasarkan catatan teknis dari Yudistira, kesalahan yang paling sering terjadi di lapangan adalah pemotongan lapisan isolasi kabel yang terlalu panjang atau terlalu pendek. Hal ini berisiko mengurangi efektivitas cengkeraman gland terhadap karet pelindung kabel. Mari kita bedah prasyarat dan langkah konkret untuk menghindari masalah tersebut.

Sebelum Anda menyentuh kabel, pastikan semua peralatan dan komponen pendukung sudah siap di meja kerja. Mengorganisasi alat sejak awal akan mempercepat waktu pengerjaan dan menjaga fokus Anda tetap terjaga selama proses instalasi berlangsung.

Kesesuaian spesifikasi material dengan kondisi lingkungan juga sangat krusial agar sistem proteksi bekerja maksimal. Berikut adalah beberapa daftar komponen dan alat yang wajib Anda siapkan terlebih dahulu:

• Unit cable gland yang sesuai dengan ukuran diameter luar kabel Anda.
• Kunci pas atau kunci inggris yang ukurannya pas dengan mur pengunci gland.
• Alat pengupas kabel, pisau potong, atau gergaji kecil untuk kabel berlapis baja.
• Pembersih debu dan kain kering untuk memastikan area permukaan tetap bersih.
• Junction box atau panel yang sudah dilubangi sesuai ukuran ulir masuk gland.

Dari pengalaman saya menangani berbagai proyek panel di area outdoor, pemilihan material gland harus disesuaikan dengan tingkat ancaman korosi di lokasi tersebut. Jangan pernah memaksakan gland plastik murah untuk area yang terpapar terik matahari dan hujan terus-menerus.

Menentukan Ukuran dan Material yang Tepat

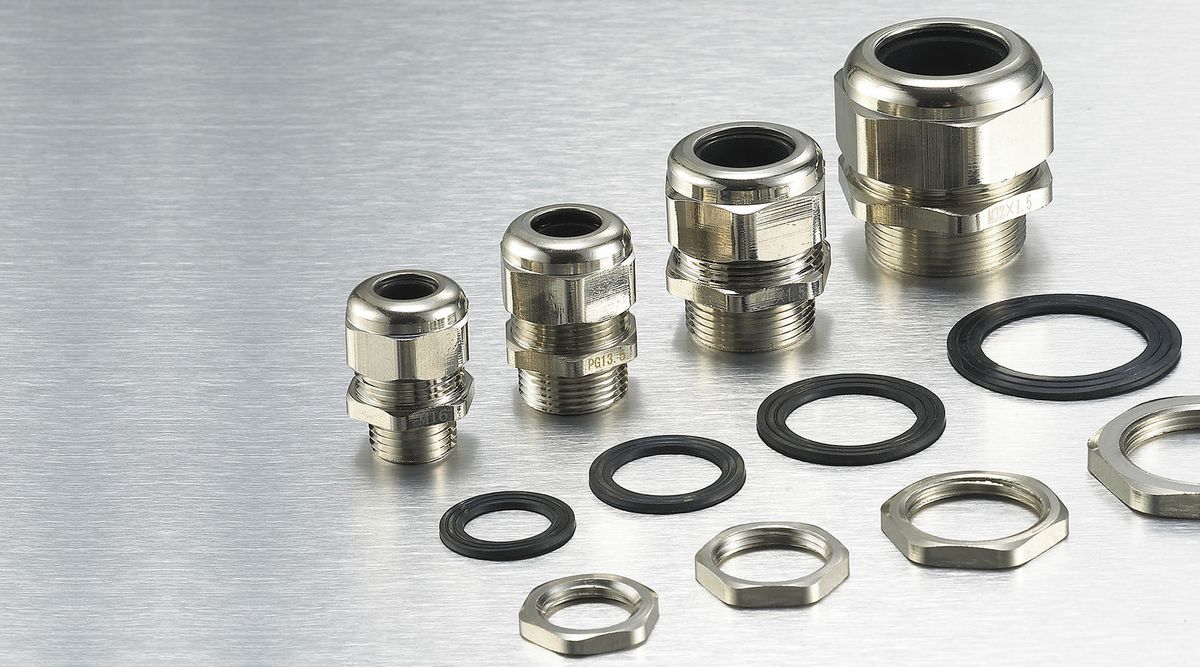

Ukuran cable gland yang tersedia di pasaran sangat beragam, salah satunya berukuran 1/2 inci dengan material baja tahan karat yang sangat tangguh untuk industri berat. Anda harus memastikan diameter kabel masuk berada dalam rentang toleransi karet seal di dalam gland tersebut.

Jika Anda salah memilih ukuran, karet seal tidak akan bisa menjepit kabel secara sempurna. Akibatnya, rongga kecil akan terbentuk dan menjadi jalan masuk bagi air, debu, atau bahkan serangga kecil yang bisa merusak komponen elektronik di dalam panel.

Langkah demi Langkah Cara Pasang Cable Gland

Proses pemasangan ini harus dilakukan secara berurutan tanpa melompati satu tahap pun. Ketenangan dan ketelitian menjadi kunci utama agar hasil akhir memiliki kekuatan mekanis yang optimal.

Pastikan juga aliran listrik pada kabel yang akan dikerjakan sudah diputus total demi keselamatan kerja Anda. Berikut adalah urutan langkah yang harus Anda eksekusi secara cermat:

1. Buka seluruh bagian cable gland, pisahkan antara mur pengunci utama, bodi gland, karet seal, dan mur pengunci dalam (locknut).
2. Masukkan mur pengunci utama dan karet seal ke dalam ujung kabel secara berurutan, lalu geser sedikit ke belakang agar tidak mengganggu proses pengupasan.
3. Kupas lapisan isolasi luar kabel sesuai dengan panjang kompartemen dalam gland yang dibutuhkan, pastikan isolasi bagian dalam inti kabel tidak ikut terluka.
4. Pasang bodi utama cable gland pada lubang panel atau junction box, lalu kencangkan locknut dari bagian dalam panel menggunakan kunci pas hingga tidak bergoyang.
5. Dorong kabel yang sudah dikupas ke dalam bodi gland yang telah terpasang di panel hingga batas isolasi luar menyentuh bagian karet penahan.
6. Geser karet seal dan mur pengunci utama ke depan, lalu putar mur pengunci menggunakan tangan hingga terasa seret pada ulir bodi gland.
7. Gunakan kunci pas untuk memberikan pengencangan akhir pada mur pengunci luar, pastikan karet seal terlihat menjepit erat isolasi luar kabel secara merata.

Dalam kasus yang sering saya temui, beberapa teknisi terlalu bernafsu saat mengencangkan mur luar menggunakan kunci pas hingga bodi gland retak atau ulirnya dol. Pengencangan harus dihentikan segera setelah karet seal terlihat mengembang rapat mengelilingi permukaan jaket kabel.

Memastikan Tingkat Kerapatan Sesuai Standar Proteksi

Tingkat perlindungan waterproof yang optimal untuk area rentan air memiliki IP rating tinggi seperti IP68. Angka ini menjamin bahwa air bertekanan tinggi sekalipun tidak akan mampu menembus masuk ke dalam ruang interior panel lewat celah-celah gland.

Pemasangan cable gland dengan IP rating IP68 yang tidak presisi akan menurunkan fungsi proteksinya setara dengan gland standar tanpa fitur kedap air.

Oleh karena itu, kebersihan permukaan kabel sebelum dimasukkan ke dalam gland sangat memengaruhi kerapatan seal. Jika terdapat lumpur, oli, atau sisa semen yang menempel pada kabel, bersihkan terlebih dahulu menggunakan kain lap kering sampai benar-benar bersih mengkilap.

Tabel Panduan Komponen dan Kontak Operasional

Untuk mempermudah koordinasi dan perencanaan kebutuhan material proyek instalasi Anda, ketersediaan pasokan komponen pelengkap harus dipastikan dari sumber yang valid. Penggunaan komponen berkualitas tinggi akan memperpanjang usia pakai seluruh sistem jaringan kabel Anda.

Berikut adalah data terstruktur mengenai spesifikasi komponen umum serta akses informasi layanan yang dapat digunakan sebagai acuan pengadaan material di wilayah Jakarta dan sekitarnya:

Data di atas disusun untuk memberikan gambaran logistik yang jelas saat Anda memerlukan konsultasi teknis lebih lanjut mengenai ketersediaan ukuran material baja tahan karat spesifik untuk kebutuhan industri. Pastikan setiap komponen yang dibeli memiliki sertifikasi uji kelayakan yang sah.

Pemeriksaan Akhir dan Pengujian Mekanis

Kesalahan umum yang saya lihat adalah melewatkan tahap pengujian mekanis setelah pemasangan selesai dilakukan. Jangan terburu-buru menutup panel sebelum Anda yakin bahwa cengkeraman gland sudah benar-benar bekerja secara fungsional.

Lakukan tes tarikan ringan pada kabel dengan kekuatan tangan yang wajar. Jika kabel masih bisa bergeser maju atau mundur di dalam gland, itu tandanya pengencangan mur luar masih kurang atau ukuran karet seal yang Anda gunakan terlalu besar untuk diameter kabel tersebut.

Langkah pemeriksaan fisik secara visual juga wajib dilakukan pada bagian karet seal yang menjepit kabel. Pastikan karet tersebut tidak terjepit miring atau terkelupas keluar dari jalurnya, karena cacat fisik sekecil apa pun pada karet akan merusak sistem proteksi IP68 yang diharapkan.

Bagi para praktisi lapangan, kedisiplinan dalam menerapkan metode pengetatan bertahap dan pemilihan material baja tahan karat berkualitas tinggi merupakan investasi terbaik untuk menghindari gangguan operasional akibat penetrasi air. Pastikan seluruh prosedur dijalankan tanpa kompromi demi keamanan jangka panjang sistem distribusi daya Anda.
