Tegangan PSU Hilang? Solusi Modifikasi TV LED Sharp Aquos Pakai Gacun

Menghadapi masalah mainboard atau power supply unit yang mati total sering kali membuat pusing, terutama saat suku cadang asli sulit ditemukan di pasaran. Artikel ini menyajikan panduan taktis mengenai cara pasang gacun tv led sharp aquos sebagai solusi alternatif yang cepat dan efisien saat komponen utama mengalami kerusakan. Sebagai praktisi yang sering berhadapan dengan meja servis, saya kerap menemukan kasus di mana pemilik televisi menginginkan perbaikan yang instan.

Memodifikasi blok regulator menjadi pilihan paling rasional ketimbang membiarkan perangkat konsumen tertahan terlalu lama di bengkel kerja Anda. Dalam kasus yang sering saya temui pada perangkat visual berukuran sedang, kerusakan bagian regulator sering kali berujung pada kondisi mati total. Masalah utama yang paling sering muncul adalah tv sharp aquos 32 tidak ada tegangan output sama sekali pada sekunder power supply unit.

Ketika melakukan penelusuran lebih mendalam menggunakan multimeter, komponen Transistor FET untuk switching final di PSU sebenarnya masih dalam kondisi bagus. Namun, petaka justru terjadi pada chip pengampunya, di mana komponen IC driver tipe FAN6754MR mengalami kerusakan parah.

Mencari komponen IC driver tipe ini terkadang membutuhkan waktu yang cukup lama karena keterbatasan stok lokal di toko komponen terdekat. Alasan penggunaan Gacun sebagai media driver pengganti adalah karena IC driver pengganti yang asli masih dalam perjalanan akibat dipesan secara online, sedangkan pemilik TV meminta perbaikan diselesaikan dengan cepat.

Langkah memodifikasi modul daya menggunakan rangkaian pihak ketiga seperti Gacun bukan berarti menurunkan kualitas, melainkan sebuah metode alternatif yang cerdas guna mempercepat durasi pengerjaan servis tanpa mengurangi fungsionalitas utama perangkat.

Langkah memodifikasi psu tv lcd pakai gacun ini terbukti sangat efektif untuk memangkas waktu tunggu konsumen. Dengan modul penyuplai daya universal ini, sistem switching yang awalnya mati akibat IC driver yang rusak dapat digantikan perannya secara penuh dan aman.

Persiapan dan Pemahaman Standar Kabel Gacun

Sebelum Anda mulai menyalakan solder dan membongkar papan pcb, sangat penting untuk memahami karakteristik kelistrikan dari unit yang sedang ditangani. Berdasarkan dokumentasi teknis dari servistvmurah.blogspot.com, ukuran layar LCD AQUOS yang diperbaiki adalah 32 inci, sebuah ukuran yang sangat ideal untuk menerapkan teknik modifikasi daya universal ini.

Pastikan juga Anda sudah mengukur parameter tegangan primer pada elco utama untuk memastikan area penyearah awal bekerja dengan optimal. Dalam kondisi normal, tegangan jala-jala terukur normal sebesar kurang-lebih 310 volt pada pin positif kapasitor filter utama.

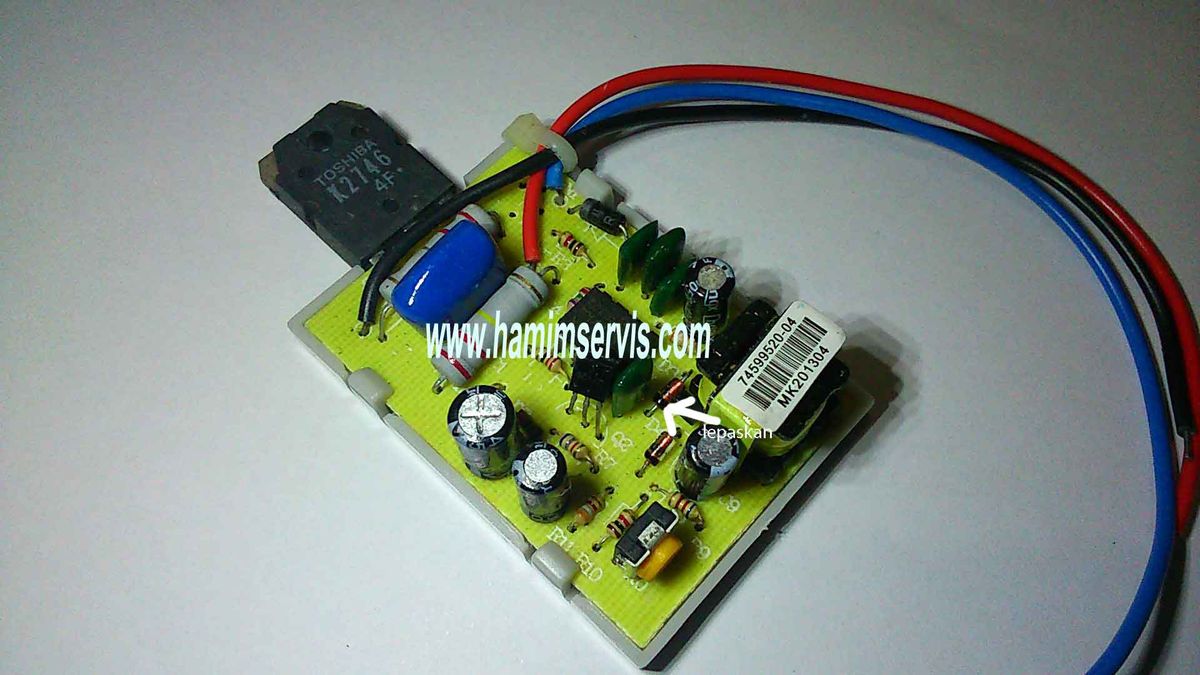

Modul daya universal yang akan kita gunakan umumnya memiliki konfigurasi kabel yang sangat sederhana namun membutuhkan ketelitian tinggi saat penyambungan. Jumlah kabel standar bawaan Gacun adalah 3 kabel yang masing-masing memiliki fungsi spesifik dan tidak boleh tertukar sama sekali.

Fungsi Utama Kabel Merah pada Modul Daya

Kabel pertama yang berwarna merah memegang peranan krusial dalam mengalirkan arus hasil switching ke transformator. Fungsi dari kabel merah ini adalah dialokasikan khusus untuk colector trafo pada area bekas pin drain Transistor FET bawaan.

Pastikan sambungan solder pada titik kabel merah ini benar-benar matang dan kuat. Hambatan yang tinggi akibat solderan yang kopong dapat memicu panas berlebih yang berisiko merusak modul daya baru tersebut.

Peran Kabel Hitam untuk Referensi Massa

Kabel kedua dari rangkaian universal ini adalah kabel yang berwarna hitam. Kabel hitam berfungsi sebagai ground trafo atau dihubungkan langsung ke titik negatif dari kapasitor elco besar bertegangan tinggi.

Jangan pernah memisahkan jalur ground ini ke area sekunder power supply. Referensi massa untuk modul primer harus selalu terikat pada kutub negatif elco 310 volt agar tidak memicu hubungan arus pendek.

Langkah Demi Langkah Cara Pasang Gacun TV LED Sharp Aquos

Setelah memahami fungsi dari setiap kabel, kini saatnya mengeksekusi pemasangan secara berurutan dan sistematis pada modul utama televisi Anda. Ikuti urutan langkah di bawah ini secara cermat agar tidak terjadi kesalahan fatal saat pengujian tegangan nanti.

1. Lepaskan terlebih dahulu komponen IC driver tipe FAN6754MR yang sudah rusak serta Transistor FET utama dari papan sirkuit untuk mengosongkan jalur switching.
2. Bersihkan sisa sisa timah yang menempel pada lubang pcb menggunakan penyedot timah agar area kerja menjadi rapi dan bebas dari potensi korsleting.
3. Solder kabel merah bawaan Gacun secara presisi ke jalur pcb yang terhubung langsung menuju titik colector atau drain dari trafo inverter utama.
4. Hubungkan kabel hitam bawaan Gacun langsung ke kaki negatif dari elco besar primer yang memiliki tegangan simpan sekitar 310 volt.
5. Lakukan penyetelan awal pada trimpot Gacun dengan memutarnya ke posisi paling minimum (berlawanan arah jarum jam) sebelum sirkuit diberi aliran listrik.

Dari pengalaman saya menangani perangkat Sharp seri Aquos, menaruh trimpot pada posisi terendah adalah prosedur wajib demi keselamatan komponen utama. Setelan awal yang terlalu tinggi bisa langsung menghantam sirkuit sekunder dengan lonjakan voltase yang tidak terkendali.

Modifikasi Khusus Tegangan Tambahan pada Sharp Aquos

Menangani produk buatan Sharp sering kali membutuhkan trik tambahan karena sistem proteksinya yang jauh lebih ketat dibanding merek televisi lainnya. Setelah kabel utama terpasang, Anda tidak bisa langsung menyalakan televisi begitu saja tanpa memodifikasi jalur umpan balik. Kesalahan umum yang saya lihat adalah teknisi pemula sering melewatkan konfigurasi pin kontrol tegangan sekunder sehingga modul proteksi mendeteksi adanya kegagalan sistem. Pada sirkuit sekunder Sharp Aquos, sistem membutuhkan pasokan daya stabil agar mainboard mau melakukan proses booting.

Untuk mengatasi kendala sistem proteksi ini, kita harus menambahkan suplai tegangan eksternal yang stabil ke area umpan balik sirkuit. Tegangan tambahan yang perlu ditambahkan untuk supply rangkaian Gacun adalah 24 volt agar sistem membaca regulasi daya dalam kondisi normal. Tegangan tambahan sebesar 24 volt tersebut bisa diambil dari sirkuit sekunder trafo pendukung atau dengan memodifikasi lilitan sekunder secara mandiri.

Tanpa adanya pasokan daya tambahan ini, dapat dipastikan inverter atau mainboard sirkuit tidak akan mau bekerja secara optimal. Perhatikan ringkasan spesifikasi kelistrikan dan konfigurasi pin penting berikut ini dalam tabel panduan pengerjaan modifikasi daya.

Pastikan seluruh nilai pengukuran yang tercantum pada tabel di atas terpenuhi sebelum Anda melakukan pengujian akhir dengan memasang beban lampu atau langsung menghubungkannya ke panel utama.

Pengujian Akhir dan Penyetelan Tegangan Output

Tahap akhir dari seluruh rangkaian proses modifikasi ini adalah melakukan kalibrasi tegangan menggunakan multimeter digital yang akurat. Sambungkan colokan listrik televisi ke jala-jala rumah Anda secara hati-hati, pastikan tidak ada komponen yang saling bersentuhan.

Tempatkan probe multimeter pada jalur output sekunder 12 volt atau 5 volt yang menuju ke bagian mainboard utama televisi. Putar trimpot pada modul Gacun secara perlahan menggunakan obeng eksekusi khusus berbahan isolator sampai nilai tegangan di multimeter menunjukkan angka yang presisi. Jangan memutar trimpot secara menghentak karena pergeseran sedikit saja pada sirkuit universal ini dapat menaikkan voltase secara drastis.

Jika tegangan output sudah stabil pada angka yang ditentukan, pasang kembali heatsink pendingin pada modul Gacun dan rapihkan posisi kabel di dalam casing televisi. Modifikasi daya universal menggunakan modul pihak ketiga seperti Gacun terbukti menjadi jalan keluar paling efektif di tengah sulitnya mencari komponen IC pengontrol yang asli. Melalui pemahaman skema kabel yang benar serta ketelitian dalam menyetel trimpot, televisi konsumen Anda dipastikan dapat kembali menyala dengan normal tanpa perlu menunggu waktu pemesanan komponen yang lama.
