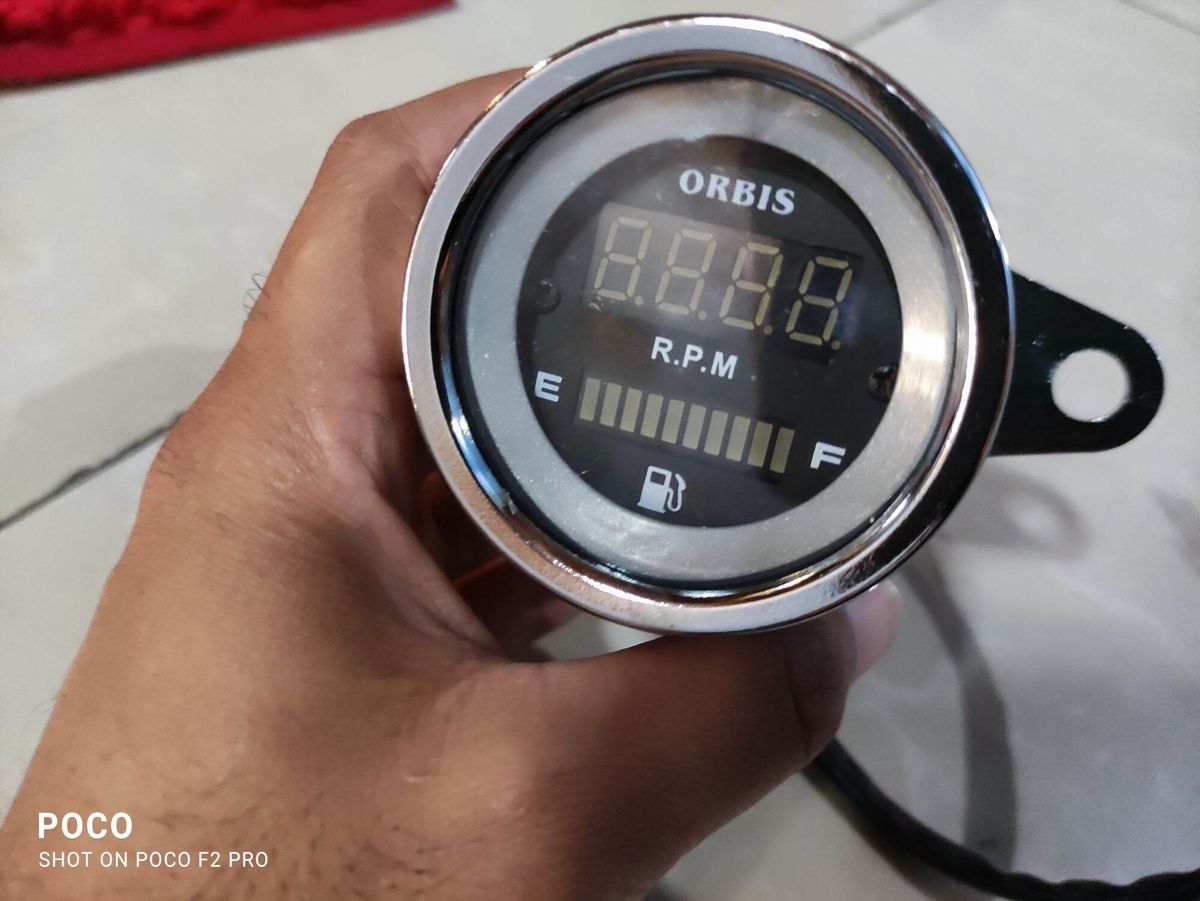

Memasang indikator bensin variasi digital sering kali menjadi pilihan utama bagi para pencinta modifikasi yang ingin tampilan panel instrumen motornya terlihat lebih modern. Saya sering melihat pemilik motor yang tergiur membeli panel digital tambahan ini demi kemudahan memantau isi tangki tanpa perlu membuka tutup tangki secara manual. Sebagai alat penunjuk isi bahan bakar minyak (BBM), komponen ini memang sangat krusial agar kita tidak mogok di tengah jalan.
Namun, realitas di lapangan sering kali tidak seindah ekspektasi yang ditawarkan oleh penjual toko aksesori. Masalah klasik yang paling sering membuat pusing adalah ketika berhadapan dengan susunan kabel indikator bensin acak yang tidak disertai buku panduan jelas. Jika Anda asal menghubungkan komponen kelistrikan ini, jangan heran jika panel instrumen Anda langsung rusak atau malah memicu korsleting pada bodi kendaraan.
Banyak mekanik dadakan yang mengeluh dan bertanya-tanya "kenapa indikator bensin variasi mati saat kontak on?" setelah mereka selesai merakit komponen tersebut. Dari spesifikasinya, menurut saya kualitas kabel bawaan produk aftermarket memang menuntut ketelitian ekstra tinggi karena tidak menggunakan standar warna pabrikan motor Jepang pada umumnya. Anda tidak bisa langsung menyamakan warna hijau pada modul variasi dengan warna hijau pada motor Honda, misalnya.
Kesalahan fatal ini biasanya terjadi karena pengguna mengira semua warna kabel memiliki fungsi yang seragam secara universal. Padahal, berdasarkan panduan dasar kelistrikan, jumlah total kabel yang ada pada indikator bensin variasi berjumlah 5 kabel utama. Kelima jalur ini memiliki fungsi yang berbeda-beda, mulai dari menyuplai daya untuk lampu latar, ground bodi, hingga kabel sensor pembaca resistansi pelampung.
Memahami diagram kelistrikan dasar jauh lebih penting daripada sekadar mencocokkan warna kabel secara acak saat modifikasi.
Untuk menyederhanakan proses instalasi, Anda sebenarnya harus memisahkan terlebih dahulu jalur untuk lampu latar instrumen. Setelah kabel lampu indikator ditemukan dan dipisahkan, Anda hanya menyisakan 3 kabel inti saja yang perlu diintegrasikan ke sistem utama motor. Jumlah sumber kabel minimal yang dibutuhkan dari motor untuk memasang indikator bensin variasi ini memang minimal 3 sumber kabel agar sistem dapat bekerja.
Membedakan Arti Warna Kabel Indikator Bensin Variasi
Bagi saya, bagian paling krusial sekaligus membingungkan dalam proses ini adalah memetakan arti warna kabel indikator bensin variasi yang tertera pada produk aftermarket. Tanpa pemahaman yang kuat mengenai fungsi masing-masing warna, Anda hanya akan membuang waktu dan berisiko merusak sekring utama kendaraan.
Berikut adalah rincian pemetaan fungsi kelima kabel bawaan yang ada pada modul indikator bensin variasi digital di pasaran:
- Kabel Hitam: Berfungsi sebagai jalur lampu indikator yang harus dihubungkan ke ground atau kabel bodi motor.
- Kabel Merah: Berfungsi sebagai jalur lampu indikator yang disambungkan ke kabel output kunci kontak atau arus positif.
- Kabel Hijau: Merupakan kabel ground bodi utama untuk modul digital.
- Kabel Biru: Merupakan kabel power utama modul yang mengarah ke output kunci kontak.
- Kabel Kuning: Jalur komando utama yang terhubung langsung ke sinyal pelampung tangki.
Perlu dicatat bahwa kabel merah juga bisa diambil dari positif lampu kecil yang langsung standby saat kunci kontak diputar ke posisi ON. Langkah ini sangat membantu jika Anda ingin lampu latar digital langsung menyala bersamaan dengan sistem kelistrikan utama tanpa beban berlebih.
Setelah Anda memahami seluruh fungsi warna di atas, proses penyambungan dapat dilakukan dengan mengelompokkan kabel-kabel tersebut agar lebih ringkas. Detail penggabungan dan penyambungan kabel ini dapat Anda lihat pada tabel panduan berikut ini.
| Warna Kabel Variasi | Fungsi Komponen | Tujuan Penyambungan pada Motor |
|---|---|---|
| Hitam | Lampu Indikator | Ground / Bodi Motor (Digabung Kabel Hijau) |
| Merah | Lampu Indikator | Output Kunci Kontak Positif (Digabung Kabel Biru) |
| Hijau | Ground Utama Modul | Ground / Massa Bodi Motor |
| Biru | Power Utama Modul | Output Kunci Kontak (Arus Positif Saat ON) |
| Kuning | Sensor Bensin | Output Kabel Indikator Bensin Motor |
Langkah Demi Langkah Menyambungkan Jalur Kelistrikan
Langkah pertama yang wajib Anda lakukan adalah mematikan total kunci kontak kendaraan untuk menghindari percikan api. Hubungkan kabel hitam yang mengatur lampu indikator ke ground atau kabel bodi, lalu satukan dengan kabel hijau yang merupakan ground utama modul digital. Menggabungkan kedua kabel ini ke satu titik massa bodi akan membuat jalur kelistrikan menjadi jauh lebih rapi dan efisien.
Selanjutnya, ambil kabel merah dan kabel biru dari modul variasi tersebut. Kedua kabel ini harus dihubungkan ke output kunci kontak atau arus positif kunci kontak yang aktif saat posisi ON. Anda bisa langsung menggabungkan kabel merah dan kabel biru ini untuk dicolokkan ke satu jalur positif keluaran kontak yang sama.
Langkah terakhir yang menentukan berhasil atau tidaknya modifikasi ini adalah menangani kabel kuning. Hubungkan kabel kuning dari modul variasi ke output kabel indikator bensin pada motor yang biasanya juga berwarna kuning dari arah tangki. Jika cara mencari kabel pelampung bensin motor Anda membingungkan karena tertutup bodi, Anda bisa merunut kabel yang keluar langsung dari bawah area tangki bensin.
Kekurangan Indikator Bensin Digital Aftermarket yang Wajib Diwaspadai
Meskipun tampilan visual motor menjadi jauh lebih keren, saya harus bersikap jujur bahwa indikator bensin variasi model digital ini memiliki kelemahan yang cukup mengganggu jika dibandingkan dengan panel analog bawaan pabrik. Salah satu cons terbesar adalah masalah akurasi pembacaan debit bahan bakar yang sering kali terlambat merespons perubahan posisi pelampung di dalam tangki.
Komponen digital aftermarket kelas menengah ke bawah umumnya memiliki jeda pembacaan (lag) yang cukup tinggi saat motor bergoyang atau melewati jalanan rusak. Akibatnya, bar bensin pada layar digital bisa mendadak naik-turun secara drastis dalam waktu singkat, yang tentu saja dapat mengecoh pengendara mengenai sisa BBM yang sebenarnya. Selain itu, tingkat ketahanan air (waterproofing) pada casing luar produk variasi sering kali buruk, membuat embun mudah masuk saat motor dicuci atau terkena hujan deras.
Jangan langsung tergiur dengan kepraktisan yang ditawarkan tanpa menguji tingkat presisi modul tersebut setelah selesai dipasang. Sebelum merapikan seluruh isolasi kabel dan menutup kembali bodi motor, pastikan Anda melakukan uji coba dengan menggerakkan pelampung bensin secara manual naik dan turun untuk melihat apakah bar digital di panel merespons dengan tepat. Modifikasi kelistrikan yang sukses bukan hanya soal tampilan yang menyala terang, melainkan kepastian bahwa fungsionalitas utama komponen penunjuk BBM tersebut tetap terjaga demi kenyamanan berkendara sehari-hari.
