Mengetahui cara pasang kabel listrik 3 warna secara mandiri di rumah membutuhkan ketelitian tinggi demi menjaga keamanan instalasi dari risiko fatal seperti korsleting atau tersengat arus. Banyak pemilik rumah menganggap remeh urusan sepele ini, padahal salah menyambungkan posisi warna kabel listrik positif negatif ground bisa berakibat fatal bagi perangkat elektronik Anda. Sebagai seseorang yang sering mengamati instalasi kelistrikan domestik, saya melihat masih banyak kekeliruan fatal akibat ketidaktahuan fungsi masing-masing jalur kabel tersebut.
Bagi saya, memahami kode warna pada kabel bukan sekadar menghafal, melainkan sebuah SOP wajib demi keselamatan nyawa penghuni rumah.
Jangan pernah asal menyambungkan kabel ke terminal stop kontak hanya karena mengira semua jalur dialiri arus yang sama. Sesuai standar yang berlaku, setiap warna memiliki peran spesifik yang tidak boleh saling tertukar dalam sistem kelistrikan satu fasa.
Kegagalan mengidentifikasi fungsi kabel berdasarkan warnanya merupakan penyebab utama hubungan arus pendek yang memicu kebakaran rumah tinggal.
Jika kita melihat jenis kabel listrik untuk dalam rumah berarus sedang, kabel NYM berukuran 3 x 1,5 mm² menjadi standar yang paling sering diandalkan.
Kabel jenis NYM ini memiliki lapisan selubung luar putih tebal yang melindungi tiga inti kabel di dalamnya dari kelembapan dan kerusakan fisik.
Mari kita bedah fungsi masing-masing warna inti kabel tersebut secara kritis agar Anda tidak salah langkah saat melakukan eksekusi.
Warna Kabel Fase sebagai Jalur Arus Utama
Kabel fase atau sering disebut sebagai kabel positif adalah jalur yang membawa arus listrik langsung dari sumber PLN menuju perangkat rumah tangga.
Berdasarkan rujukan resmi dari Mitra10, warna kabel fase yang standar adalah merah atau cokelat.
Kabel inilah yang memiliki tegangan aktif, sehingga Anda wajib ekstra hati-hati dan memastikan aliran listrik pusat sudah padam sebelum menyentuhnya.
Warna Kabel Netral untuk Menutup Arus
Kabel netral berfungsi sebagai jalur balik untuk menutup rangkaian listrik sehingga arus dapat mengalir secara terus-menerus.
Untuk kabel netral, warna standar yang digunakan adalah biru.
Meskipun secara teori kabel ini tidak bertegangan saat tidak ada beban, mencampurnya dengan jalur lain tetap berisiko merusak komponen elektronik.
Warna Kabel Grounding demi Proteksi Keamanan
Kabel grounding atau pembumian adalah sistem proteksi yang mengalirkan kebocoran arus listrik langsung ke dalam tanah.
Warna kabel grounding yang wajib digunakan adalah hijau-kuning.
Keberadaan kabel ini sangat krusial untuk mencegah Anda tersengat listrik saat menyentuh bodi perangkat elektronik yang mengalami kebocoran arus.
Langkah Praktis Pasang Terminal Colokan Listrik 3 Kabel
Melakukan pemasangan sendiri sebenarnya tidak sulit asalkan Anda memiliki alat kerja yang memadai dan mengikuti instruksi dengan presisi tinggi. Pertama, pastikan MCB utama di kwh meter rumah Anda sudah dalam posisi OFF untuk memutus total aliran arus kelistrikan.
Gunakan tespen pada kabel untuk memastikan tidak ada lagi tegangan aktif yang tersisa demi keamanan bekerja. Setelah area kerja dipastikan aman, kupas selubung luar kabel NYM untuk mengeluarkan tiga inti kabel di dalamnya. Perhatikan bahwa panjang kupasan ujung kabel untuk stop kontak yang ideal adalah ± 1 cm agar cengkeraman sekrup terminal maksimal.
Jika kupasan terlalu pendek, kabel mudah lepas, sedangkan jika terlalu panjang, tembaga telanjang yang terekspos bisa memicu korsleting.

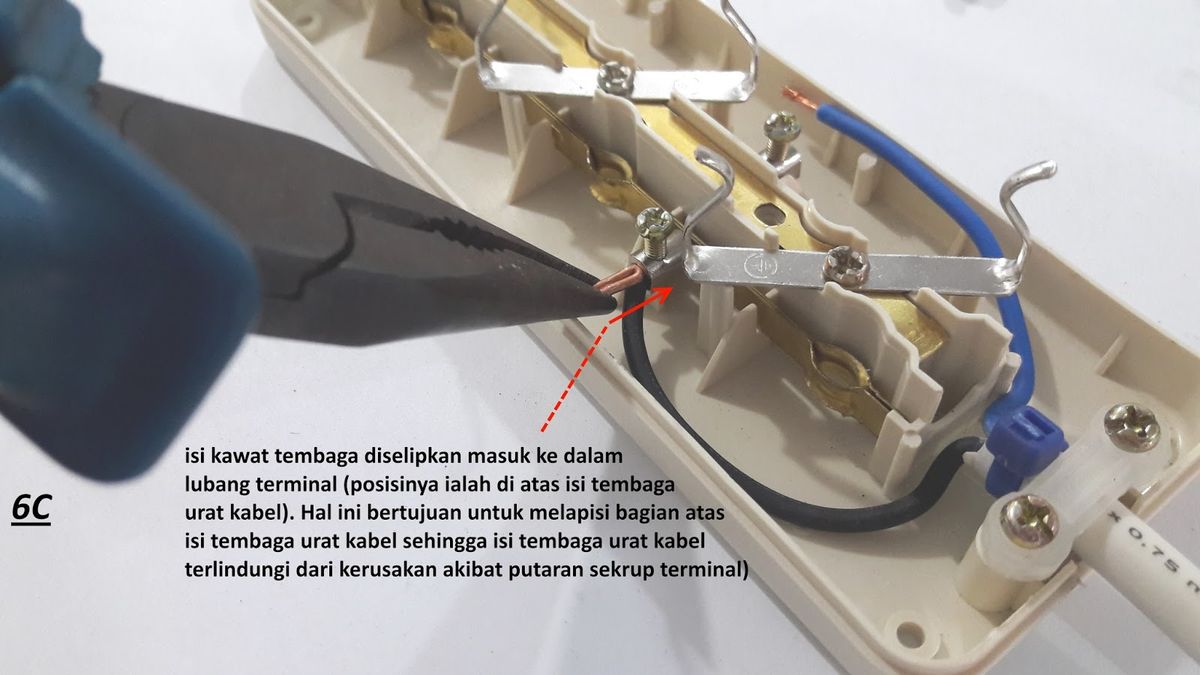

Kendurkan sekrup pengikat pada terminal stop kontak menggunakan obeng yang sesuai dengan ukuran baut. Masukkan ujung tembaga kabel merah atau cokelat ke terminal fase, kabel biru ke terminal netral, dan kabel hijau-kuning ke terminal tengah atau grounding. Pastikan Anda mengencangkan sekrup terminal dengan kuat agar tidak ada kelonggaran yang memicu percikan api akibat resistansi tinggi.
Kekurangan Cara Pasang Stop Kontak Sendiri bagi Pemula
Meskipun panduan pasang terminal colokan listrik 3 kabel terlihat mudah di atas kertas, ada beberapa kekurangan dan risiko yang wajib saya sampaikan secara objektif.
Bagi orang awam, kesulitan terbesar adalah konsistensi kekuatan puntiran sekrup terminal yang sering kali terlalu kendur atau justru terlalu kencang hingga merusak ulir. Selain itu, keterbatasan alat kerja standar seperti ketiadaan tang potong khusus sering kali membuat hasil kupasan tembaga menjadi cacat atau teriris.
Kekurangan lainnya adalah risiko salah mendeteksi jalur jika kabel lama di rumah Anda ternyata dipasang oleh instalatur yang tidak patuh kode warna standar. Sebagai perbandingan, terminal listrik lama atau instalasi sederhana sering kali hanya menggunakan terminal listrik 2 kabel.
Berdasarkan catatan dari 99.co, warna kabel yang umumnya digunakan pada terminal listrik 2 kabel adalah biru dan cokelat atau hitam, tanpa melibatkan jalur grounding. Sistem dua kabel tersebut jelas memiliki tingkat keamanan yang jauh lebih rendah dibandingkan sistem tiga kabel modern. Mari kita lihat perbandingan fungsional antara sistem pemasangan tiga kabel dan dua kabel melalui data berikut ini.
| Parameter Analisis | Sistem 3 Kabel (NYM 3×1,5 mm²) | Sistem 2 Kabel (Konvensional) |
|---|---|---|
| Warna Jalur Fase | Merah / Cokelat | Cokelat / Hitam |
| Warna Jalur Netral | Biru | Biru |
| Warna Jalur Ground | Hijau-Kuning | – |
| Tingkat Proteksi Kontak | Tinggi (Ada Pembumian) | Rendah (Tanpa Pembumian) |
| Rekomendasi Beban | Sedang hingga Tinggi | Ringan |
Kesalahan Umum yang Harus Dihindari Saat Instalasi Mandiri
Berdasarkan data publikasi dari Supreme Jaya Abadi, edukasi mengenai cara memasang kabel listrik yang aman dan sesuai standar sangat penting karena tingkat kegagalan instalasi mandiri masih cukup tinggi.
Kesalahan fatal yang paling sering saya temui adalah menukar posisi kabel netral berwarna biru dengan kabel grounding hijau-kuning. Kesalahan fatal ini membuat sekring rumah sering turun atau bahkan membuat bodi alat elektronik mengalirkan setrum berbahaya saat disentuh. Kesalahan lainnya adalah menyatukan dua kabel berbeda warna dalam satu lubang terminal yang sama karena keterbatasan slot baut.
Hal tersebut merupakan pelanggaran standar instalasi yang sangat berbahaya dan berpotensi memicu kebakaran dalam waktu singkat.
Pastikan setiap inti kabel menempati jalurnya masing-masing secara independen dan terisolasi dengan sempurna di dalam kotak palka stop kontak. Lakukan pengecekan ulang secara visual sebelum Anda menutup cover stop kontak dan menyalakan kembali saklar MCB pusat.
Gunakan tespen setelah aliran listrik dinyalakan untuk memastikan terminal fase menyala merah, sementara terminal netral dan ground tetap mati. Pemasangan yang benar akan memberikan rasa aman jangka panjang bagi seluruh anggota keluarga dan menjaga keawetan perangkat elektronik rumah tangga Anda.
