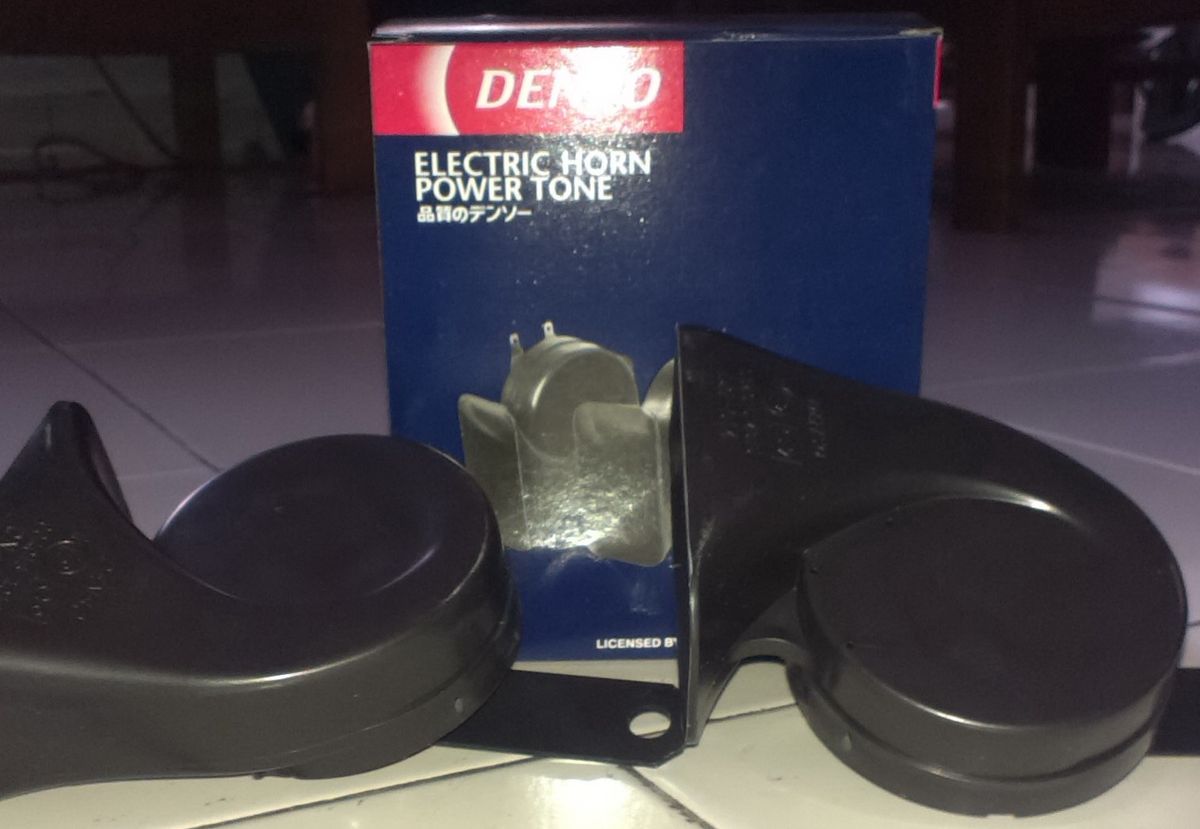

Cara pasang klakson denso di motor Beat yang aman memerlukan pemahaman kelistrikan dasar agar aki tidak tekor atau mengalami korsleting. Pemilik kendaraan sering kali mengganti klakson bawaan pabrik karena suaranya biasa saja dan tidak terlalu nyaring saat membelah jalanan. Saya melihat banyak pengendara Honda Beat yang langsung menukar klakson standar mereka dengan klakson Denso tanpa mengubah jalur kabel.
Padahal, klakson aftermarket seperti Denso ini memiliki kebutuhan konsumsi daya listrik yang jauh lebih besar. Jika Anda nekat menyambungkan langsung ke kabel bawaan pabrik tanpa pengaman tambahan, bersiaplah menghadapi masalah kelistrikan. Klakson Denso memiliki suara yang nyaring dan diklaim tahan air, namun performa optimal tersebut hanya bisa dicapai dengan suplai daya yang sehat.
Pemasangan klakson Denso langsung ke soket bawaan tanpa komponen tambahan tidak direkomendasikan karena adanya perbedaan arus antara klakson pabrikan dan klakson Denso. Klakson bawaan motor Beat dirancang dengan konsumsi arus yang sangat kecil demi menyesuaikan kapasitas aki motor matik yang terbatas.
Ketika Anda menggantinya dengan produk bermerek Denso, sakelar klakson pada setang motor akan menerima beban arus yang terlalu besar. Beban berlebih ini lambat laun akan membuat kuningan di dalam sakelar menjadi cepat aus, panas, bahkan meleleh.
Pemasangan tanpa komponen pengaman seperti relay berisiko merusak komponen kelistrikan bawaan motor dan memicu terjadinya arus pendek yang berbahaya bagi aki.
Oleh karena itu, Anda memerlukan sebuah perantara kelistrikan yang dikenal dengan nama relay. Mari kita pahami lebih dalam mengenai fungsi penting komponen kecil yang satu ini sebelum memulai proses pembongkaran bodi motor.
Mengenal Fungsi Relay Klakson Motor
Fungsi relay klakson motor sangat vital dalam memotong jalur arus besar agar tidak melewati sakelar utama di setang. Komponen ini bekerja sebagai sakelar elektronik yang digerakkan oleh arus listrik kecil dari tombol klakson bawaan motor Anda.
Secara mendetail, berikut adalah manfaat utama yang akan Anda dapatkan jika menerapkan metode pemasangan kelistrikan yang benar:
- Membuat aliran listrik berada dalam kondisi stabil sehingga suara klakson konstan nyaringnya.
- Mengurangi hambatan sirkuit listrik kelistrikan motor sehingga tenaga baterai langsung diterima komponen lain secara efisien.
- Mengamankan sirkuit dari risiko arus pendek (korsleting) yang berpotensi memicu kebakaran pada kabel bodi.
Persiapan Alat Pendukung Pemasangan
Sebelum mulai membongkar cover depan Honda Beat, Anda harus menyiapkan beberapa peralatan penunjang terlebih dahulu. Ketersediaan alat yang tepat akan membuat pengerjaan menjadi jauh lebih cepat, rapi, dan meminimalkan cedera pada komponen motor.
Berdasarkan informasi teknis kelistrikan otomotif dari Kumparan, Anda memerlukan beberapa alat pendukung pemasangan berikut ini:
- Tang potong untuk memotong dan mengupas ujung kabel bodi.
- Solasi (isolasi) hitam khusus kelistrikan untuk membungkus sambungan terbuka.
- Kabel serabut tebal berkualitas bagus agar arus mengalir tanpa hambatan.
- Terminal kuningan yang disesuaikan dengan kebutuhan ukuran kaki relay dan soket klakson.
Pastikan kabel serabut tebal yang Anda pilih merupakan kabel tembaga murni, bukan campuran almunium. Kabel yang tipis akan cepat panas saat klakson dibunyikan dalam durasi yang agak panjang.
Memahami Skema Relay Klakson 4 Kaki
Kunci keberhasilan dari tutorial cara pasang klakson denso di motor Beat ini terletak pada pemahaman Anda terhadap pin relay. Kebanyakan relay otomotif yang beredar di pasaran menggunakan konfigurasi standar dengan empat pin penghubung.
Setiap pin memiliki penomoran universal berbentuk angka yang dicetak jelas pada bagian bawah atau samping bodi relay tersebut. Angka-angka ini menjadi panduan mutlak agar Anda tidak salah menyambungkan jalur positif dan negatif dari aki.
Untuk memudahkan proses perakitan, silakan cermati tabel spesifikasi penomoran pin kaki relay berikut ini:
| Nomor Kaki Relay | Fungsi Utama Jalur Kelistrikan | Jenis Kabel yang Direkomendasikan |
|---|---|---|
| 30 | Hubungan Langsung ke Kutub Positif Baterai | Kabel Serabut Tebal |
| 87 | Output Arus Menuju Kutub Positif Klakson | Kabel Tebal atau Sedang |
| 85 | Sinyal Sakelar Tombol Klakson Bawaan | Kabel Standar Motor |
| 86 | Sinyal Sakelar Tombol Klakson Bawaan atau Massa | Kabel Standar Motor |
Perlu diingat bahwa keunikan dari komponen relay 4 kaki ini terletak pada bagian kumparan penggeraknya. Polaritas ujung kabel relay pada nomor 85 dan 86 dapat dibolak-balik tanpa perlu khawatir merusak komponen tersebut.
Langkah demi Langkah Cara Merakit Kabel Klakson Denso
Sekarang kita masuk ke tahap inti, yaitu proses pengabelan secara langsung pada kendaraan Honda Beat Anda. Pertama, buka seluruh cover bodi depan atau tameng motor Beat untuk mengakses area klakson bawaan dan posisi penempatan relay yang aman.
Ikuti urutan langkah-langkah memasang relay klakson di bawah ini secara berurutan demi keselamatan sistem kelistrikan:
- Pasang kabel dari kaki relay nomor 30 ke bagian positif (+) aki (wajib menggunakan kabel tebal karena terhubung langsung dari aki motor).
- Pasang kabel dari kaki relay nomor 87 ke bagian positif (+) klakson (bisa menggunakan kabel tebal atau sedang).
- Cabut dua kabel bawaan dari klakson lama motor Beat Anda, lalu hubungkan kedua ujung kabel tersebut ke kaki relay nomor 85 dan nomor 86.
- Hubungkan bagian negatif (-) atau bodi dari klakson Denso ke sasis motor atau kutub negatif aki menggunakan kabel tambahan sebagai massa.
Pastikan semua terminal kuningan sudah menjepit kaki relay dengan sangat kencang agar tidak goyang saat motor melewati jalan berlubang. Bungkus rapat setiap sambungan terbuka menggunakan solasi isolasi hitam tebal untuk mencegah rembesan air hujan.
Kekurangan Klakson Denso yang Perlu Diperhatikan
Meskipun memiliki kualitas suara yang sangat bertenaga, menurut saya produk klakson aftermarket ini tetap memiliki beberapa catatan kekurangan. Kekurangan pertama adalah dimensi fisik dari klakson Denso, terutama varian keong, yang tergolong cukup besar untuk ruang bodi Honda Beat yang sempit. Anda harus pintar mencari posisi penempatan di dalam tameng depan agar bodi motor bisa menutup dengan sempurna tanpa menekan klakson. Jika klakson keong Denso terhimpit oleh bodi plastik, getaran suaranya akan tertahan dan bunyinya menjadi sember.
Kekurangan kedua adalah konsumsi daya akumulatifnya yang tetap tinggi, sehingga sangat tidak disarankan untuk menyalakan klakson secara terus-menerus saat mesin motor mati. Kebiasaan memencet tombol klakson terlalu lama dalam kondisi mesin idle juga berpotensi memperpendek usia pakai sel aki bawaan motor. Gunakan klakson aftermarket ini secara bijak di jalanan raya hanya untuk memberikan tanda peringatan yang darurat kepada pengguna jalan lain. Pemasangan dengan skema relay 4 kaki yang tepat merupakan solusi terbaik untuk menikmati suara nyaring tanpa mengorbankan keamanan kabel bodi Honda Beat kesayangan Anda.
