Memasang komponen aftermarket seperti klakson keong menjadi pilihan populer bagi pemilik kendaraan yang menginginkan suara isyarat lebih lantang dan tegas saat berkendara. Namun, peningkatan performa suara ini menuntut pasokan daya yang jauh lebih besar daripada komponen bawaan pabrik. Artikel ini akan mengupas tuntas cara pasang klakson keong secara mandiri dengan integrasi relay yang aman bagi sistem kelistrikan.
Melalui panduan ini, Anda dapat memahami seluruh proses instalasi kabel agar performa klakson maksimal tanpa risiko merusak komponen elektronik lain. Banyak pemilik kendaraan awam langsung menghubungkan kabel klakson baru ke soket bawaan tanpa memikirkan dampak jangka panjangnya. Pertanyaan seperti "kenapa klakson mobil harus pakai relay" sering kali muncul dari mereka yang mengalami kendala suara sember atau bahkan sekring putus setelah memodifikasi klakson.
Pemasangan klakson aftermarket yang membutuhkan arus lebih besar dari klakson bawaan sebaiknya menggunakan relay agar arus utama dari aki lebih stabil dan jalur kelistrikan bawaan lebih aman. Komponen switch atau tombol klakson pada setir tidak dirancang untuk dilewati arus besar secara terus-menerus.
Tanpa adanya relay, arus listrik yang besar akan dipaksa melewati saklar kecil di setir, yang lambat laun memicu panas berlebih dan mempercepat keausan kuningan di dalamnya.
Dalam kasus yang sering saya temui di lapangan, mengabaikan pemasangan relay juga berisiko membuat pasokan daya ke klakson menjadi tidak stabil. Efeknya, suara klakson keong yang Anda pasang tidak akan keluar dengan lantang atau bahkan terdengar tersendat-sendat akibat kekurangan arus listrik.
Persiapan Komponen Kelistrikan Sebelum Instalasi
Sebelum memulai proses pembongkaran di area mesin, pastikan semua material yang dibutuhkan sudah tersedia di meja kerja Anda. Menggunakan komponen dengan spesifikasi yang tepat adalah kunci utama dari aspek keselamatan instalasi kelistrikan otomotif.

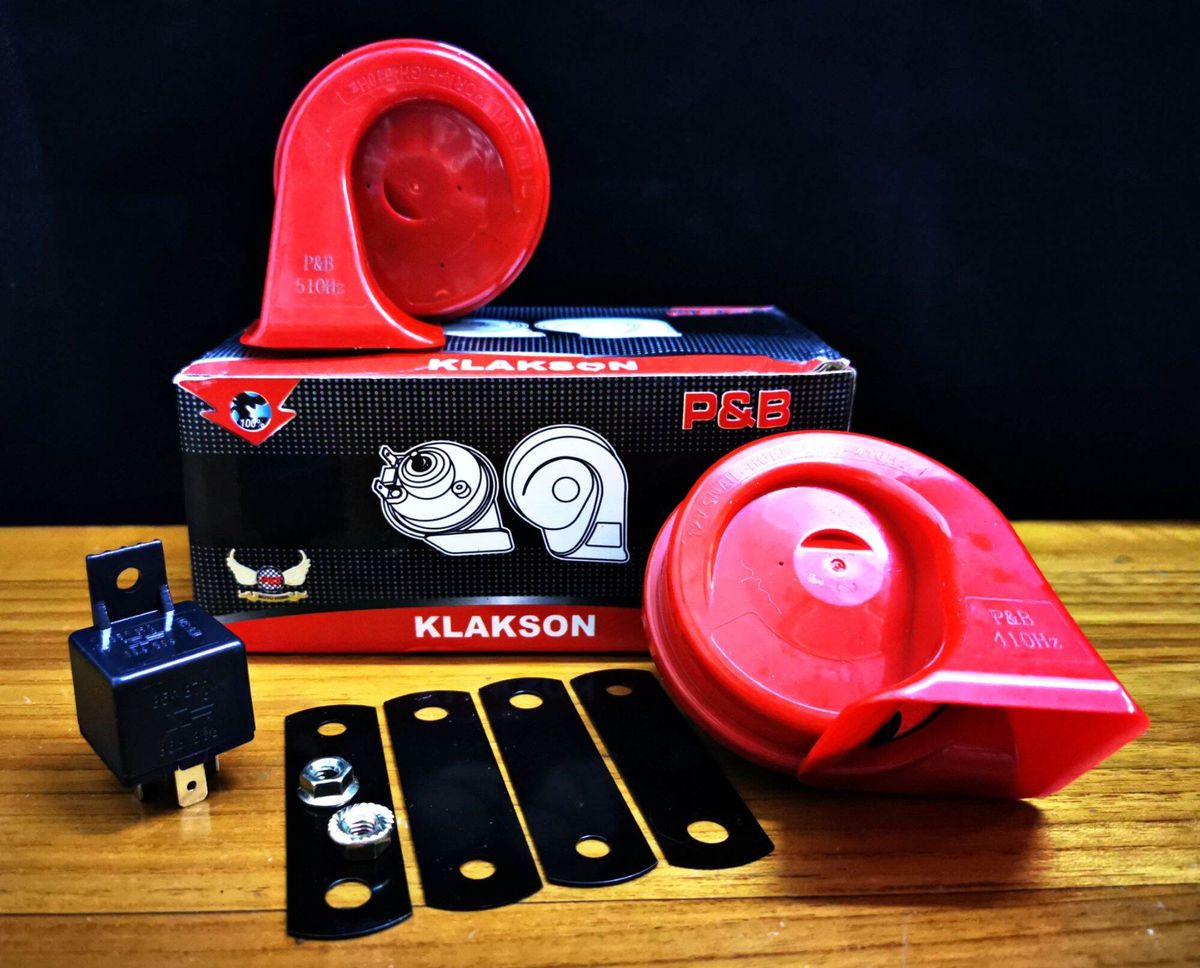

Tegangan mayoritas mobil penumpang adalah 12V, sehingga seluruh komponen pelengkap yang dibeli harus menyesuaikan spesifikasi tersebut. Berikut adalah daftar prasyarat material yang wajib Anda siapkan:
- Klakson keong yang digunakan membutuhkan tegangan 12V.
- Relay yang digunakan adalah relay 4 kaki dengan tegangan 12V.
- Dudukan sekring (fuse holder) beserta sekring tancap 10A atau 15A.
- Kabel tembaga otomotif berkualitas dengan diameter minimal 1,25 mm.
- Soket relay, skun tipe ring, dan skun tipe gepeng (female).
- Isolasi hitam khusus kabel atau heat shrink (selongsong bakar).
Dari pengalaman saya menangani kelistrikan, pemilihan kualitas kabel sering kali diabaikan oleh pemula demi menghemat biaya. Kabel yang terlalu tipis akan cepat panas saat klakson ditekan lama, yang dapat memicu korsleting atau penurunan performa suara.
Memahami Kode dan Arti Angka pada Komponen Relay
Sebelum menghubungkan kabel ke kaki-kaki relay, Anda wajib memahami arti dari setiap simbol angka yang tertera di bagian bawah badan relay. Kesalahan umum yang saya lihat adalah tertukarnya kabel input arus utama dengan kabel kontrol yang memicu kerusakan sekring.
Terminal relay 4 kaki terdiri dari angka 30, 85, 86, dan 87. Setiap angka ini memiliki fungsi yang spesifik dan mutlak dalam membagi aliran arus berdaya tinggi dan berdaya rendah.
Untuk memudahkan proses perakitan, berikut adalah penjelasan detail mengenai fungsi dari masing-masing nomor terminal tersebut:
| Nomor Terminal | Fungsi Utama Terminal Relay | Tujuan Sambungan Kabel |
|---|---|---|
| 30 | Tempat masuk arus utama dari positif aki melalui sekring | Kutub Positif Aki |
| 87 | Tempat keluar arus utama menuju ke positif klakson keong | Positif Klakson |
| 85 | Koil relay menuju ke ground atau jalur tombol | Massa atau Tombol Bawaan |
| 86 | Koil relay menuju ke jalur tombol atau positif | Tombol Bawaan atau Massa |
Terminal 30 berfungsi sebagai tempat masuk arus utama dari positif aki melalui sekring. Jalur ini wajib langsung terhubung ke sumber daya tanpa melewati saklar kendaraan agar pasokan listrik murni tidak terhambat.
Selanjutnya, terminal 87 berfungsi sebagai tempat keluar arus utama menuju ke positif klakson keong. Ketika relay aktif, plat di dalam relay akan menghubungkan terminal 30 langsung ke terminal 87.
Untuk mengaktifkan magnet di dalam relay, terminal 85 berfungsi untuk koil relay menuju ke ground atau jalur tombol, tergantung sistem kelistrikan. Sementara itu, terminal 86 berfungsi untuk koil relay menuju ke jalur tombol atau positif, tergantung sistem kelistrikan kendaraan Anda.
Panduan Langkah demi Langkah Pemasangan Kabel
Setelah memahami fungsi masing-masing terminal, Anda bisa mulai merangkai sistem kabel ini langsung di area mesin kendaraan. Pastikan untuk melepas terlebih dahulu kabel negatif pada aki utama demi keamanan penuh selama proses penyambungan.
Ikuti urutan langkah di bawah ini secara cermat untuk memastikan tidak ada jalur kabel yang saling bersilangan atau berpotensi memicu hubungan arus pendek:
- Pasang sepasang klakson keong baru pada area rangka mobil yang aman dari cipratan air langsung, lalu hubungkan terminal negatif dari kedua klakson tersebut ke ground atau bodi besi mobil menggunakan skun ring.
- Tarik kabel dari kutub positif aki menuju dudukan sekring, lalu sambungkan ujung keluaran sekring tersebut ke kaki relay nomor 30 menggunakan skun gepeng yang terisolasi dengan baik.
- Hubungkan kaki relay nomor 87 menggunakan kabel baru langsung menuju ke terminal positif yang ada pada kedua klakson keong (buat cabang kabel jika klakson menggunakan tipe ganda).
- Ambil dua kabel dari soket klakson bawaan mobil Anda, kemudian hubungkan kabel tersebut masing-masing ke terminal relay nomor 85 dan nomor 86 (posisi pemasangan kedua kabel ini boleh dibolak-balik karena hanya berfungsi sebagai pengaktif koil magnet).
- Periksa kembali seluruh sambungan, pastikan tidak ada bagian tembaga kabel yang terbuka, lalu bungkus semua sambungan menggunakan isolasi kabel hitam secara rapat sebelum memasang kembali kabel negatif aki.
Saat menempatkan posisi klakson keong di dalam ruang mesin, pastikan corong keong menghadap ke arah bawah atau samping. Langkah sederhana ini bertujuan untuk mencegah air hujan atau air cucian mobil mengendap di dalam membran klakson yang bisa menyebabkan kerusakan permanen.
Tips Memasang Klakson Mobil Supaya Aman Jangka Panjang
Keberhasilan modifikasi kelistrikan tidak hanya diukur dari menyalanya komponen saat dites pertama kali, melainkan dari ketahanannya menghadapi getaran mesin dan perubahan suhu udara yang ekstrem. Keamanan sistem kelistrikan bawaan mobil wajib menjadi prioritas utama Anda. Letakkan komponen relay di tempat yang kering dan posisikan menghadap ke bawah agar air tidak mudah menyusup ke sela-sela kaki soket. Korosi pada kaki relay merupakan penyebab paling sering mengapa klakson tiba-tiba tidak mau berbunyi setelah beberapa bulan pemakaian.
Selain itu, pastikan jalur kabel yang Anda bentangkan dari aki menuju relay tidak menempel langsung pada bagian mesin yang panas seperti blok mesin atau pipa radiator. Gunakan pembungkus kabel fleksibel (conduit) untuk memberikan perlindungan ekstra terhadap gesekan kronis akibat getaran kendaraan saat melaju di jalanan bergelombang. Integrasi sekring tambahan antara aki dan terminal 30 relay merupakan hal yang mutlak dan tidak boleh ditawar demi menghindari bahaya kebakaran jika terjadi korsleting di jalur utama. Dilansir dari Readmore.id, pengelolaan arus utama yang terproteksi dengan baik akan menjaga stabilitas pasokan daya ke komponen aftermarket tanpa mengorbankan keamanan kabel bawaan pabrik.
