Mengubah sistem pencahayaan standar menjadi LED pada area buritan sepeda motor sering kali dipilih untuk meningkatkan visibilitas sekaligus estetika kendaraan. Langkah modifikasi ini memerlukan pemahaman dasar yang tepat mengenai diagram kelistrikan agar lampu baru tidak cepat putus atau memicu hubungan arus pendek. Metode instalasi yang benar bertumpu pada pengenalan jalur kabel bawaan pabrik dan penyesuaian arus kelistrikan yang mengalir ke lampu tersebut.
Melalui penataan kabel yang rapi dan sambungan yang kuat, pancaran cahaya lampu rem akan bekerja optimal tanpa membebani kinerja aki. Sebelum masuk ke tahap pembongkaran, pemahaman terhadap komponen kelistrikan motor di area buritan merupakan hal krusial yang tidak boleh dilewatkan begitu saja. Kegagalan memahami jalur ini sering kali membuat komponen variasi yang baru dibeli langsung terbakar saat kontak dinyalakan.
Pada bagian lampu rem belakang kendaraan roda dua terdapat 3 jenis kabel, yaitu kabel lampu rem, kabel lampu senja, dan kabel bodi yang bertegangan negatif (-). Ketiga jalur ini memiliki tugas yang berbeda namun saling mendukung dalam satu kesatuan sistem pencahayaan.
Kabel lampu senja bertugas mengalirkan arus konstan saat motor hidup, sementara kabel lampu rem hanya akan dialiri arus besar ketika tuas rem ditarik oleh pengendara. Sementara itu, kabel bodi bertegangan negatif berfungsi sebagai massa atau ground untuk menutup siklus aliran arus listrik.
Memahami diagram tiga kabel bawaan motor adalah kunci utama agar lampu LED variasi dapat menyala dengan mode redup saat senja dan menyala terang saat terjadi pengereman.
Persiapan Alat dan Bahan untuk Modifikasi Lampu
Pekerjaan teknis yang rapi selalu diawali dengan persiapan peralatan yang memadai di atas meja kerja. Menyiapkan segalanya di awal akan mencegah Anda berhenti di tengah jalan hanya untuk mencari alat yang terselip.
Berdasarkan kebutuhan alat modifikasi yang standar, Anda wajib menyiapkan beberapa instrumen penting berikut agar proses penyambungan berjalan lancar tanpa merusak kabel orisinal.
- Gunting kabel atau tang potong yang tajam
- Isolasi listrik hitam berkualitas tinggi untuk membungkus sambungan
- Saklar tambahan jika ingin membuat jalur on-off manual
- Kabel hitam dan merah dengan panjang minimal 1 meter
- Multitester atau tespen DC untuk mendeteksi arus positif
Penggunaan kabel merah dan hitam dengan panjang minimal 1 meter ini sangat penting untuk mempermudah pementasan jalur baru jika kabel bawaan dinilai terlalu pendek. Kabel merah umumnya digunakan untuk jalur positif (+), sedangkan kabel hitam dialokasikan khusus untuk jalur negatif (-).
Langkah Berurutan Memasang Lampu LED Belakang Motor
Proses eksekusi harus dilakukan secara sistematis mulai dari mematikan sistem kontak hingga melakukan pengujian akhir secara berkala. Pastikan kondisi kunci kontak berada pada posisi OFF selama proses pemotongan kabel berlangsung demi keselamatan.
Berikut adalah urutan langkah yang dapat Anda ikuti secara saksama di rumah atau di bengkel pribadi Anda.

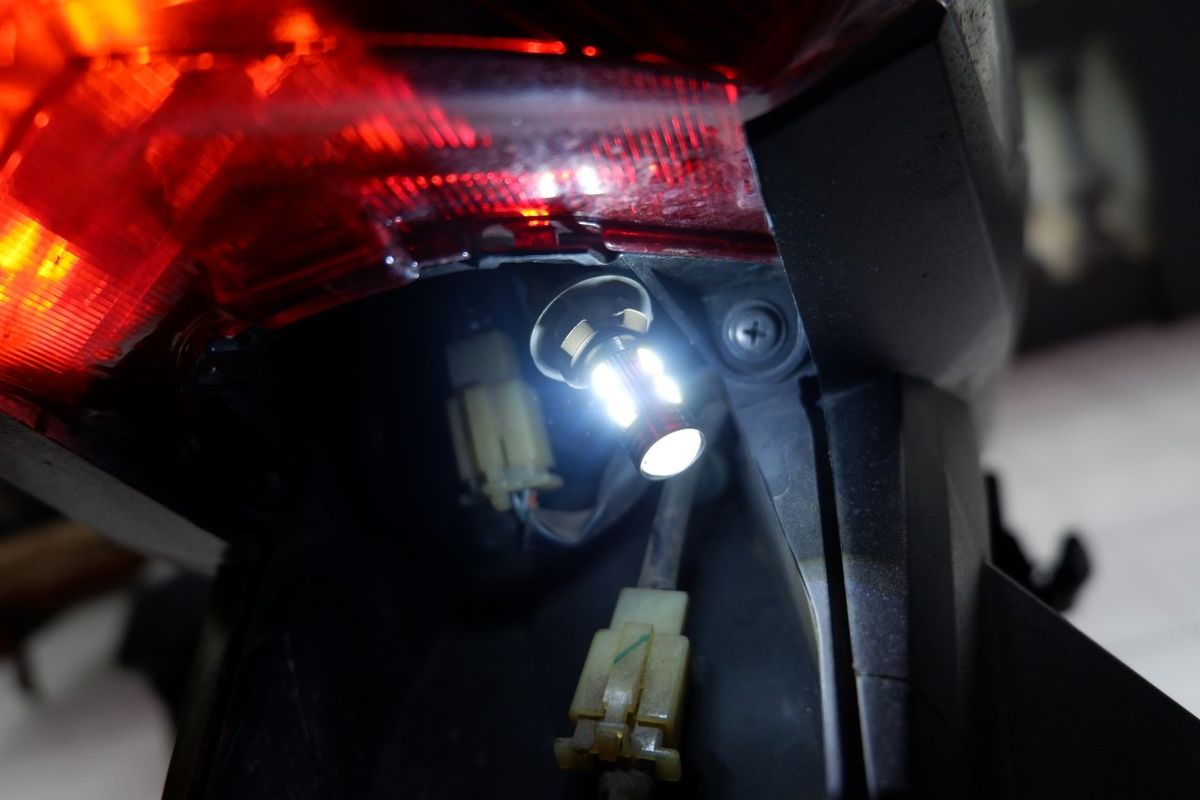

- Buka casing atau mika lampu belakang dengan menggunakan obeng secara perlahan agar dudukan klip tidak patah.
- Lepaskan bohlam standar lama dari soketnya dengan cara menekan dan memutarnya berlawanan arah jarum jam.
- Identifikasi ketiga jalur kabel menggunakan tespen DC untuk menentukan mana kabel rem, kabel senja, dan kabel massa negatif.
- Kupas sedikit ujung kabel bawaan tersebut menggunakan gunting tanpa memutus inti tembaganya secara total.
- Hubungkan kabel lampu LED baru ke jalur tersebut sesuai dengan fungsinya masing-masing secara rapat.
- Bungkus setiap titik sambungan menggunakan isolasi hitam secara tebal untuk menghindari rembesan air hujan.
Dari pengalaman saya menangani modifikasi kelistrikan, banyak pemula melewatkan kualitas isolasi pembungkus. Sambungan yang longgar atau isolasi yang tipis sangat rentan kemasukan air saat motor dicuci, yang pada akhirnya memicu korsleting massal.
Cara Menyambungkan Kabel Lampu Senja ke Lampu LED
Persoalan yang paling sering memicu pertanyaan di kalangan pencinta modifikasi adalah "cara menyambungkan kabel lampu senja ke lampu led" agar intensitas cahayanya stabil. Pada beberapa jenis motor, arus lampu senja masih mengikuti putaran mesin atau berarus AC, sementara LED membutuhkan arus DC yang stabil langsung dari aki.
Untuk mengatasi hal ini, Anda harus mengalihkan jalur masukan kabel lampu senja tersebut. Caranya adalah dengan memutus sambungan kabel lampu senja yang menuju ke saklar utama, kemudian menyambungkannya ke kabel output kunci kontak yang bertegangan positif aki.
Dengan melakukan jumper ke output kunci kontak, lampu LED belakang akan langsung menyala konstan begitu kunci diputar ke posisi ON. Langkah ini memastikan pasokan daya ke lampu LED berada pada tegangan stabil 12 Volt tanpa fluktuasi yang bisa merusak dioda lampu.
Tabel Panduan Identifikasi Warna Kabel Motor Populer
Setiap pabrikan motor memiliki standar kode warna yang berbeda untuk ketiga jalur kelistrikan di lampu belakang mereka. Mengetahui kode warna ini akan mempercepat proses instalasi tanpa harus menebak-nebak fungsi setiap kabel.
| Pabrikan Motor | Kabel Lampu Rem | Kabel Lampu Senja | Kabel Massa Negatif |
|---|---|---|---|
| Honda | Hijau Garis Kuning | Cokelat | Hijau Polos |
| Yamaha | Kuning Polos | Biru Polos | Hitam Polos |
| Suzuki | Putih Garis Hitam | Abu-abu | Hitam Garis Putih |
| Kawasaki | Biru Polos | Merah Polos | Hitam Garis Kuning |
Dalam kasus yang sering saya temui, kesalahan dalam membaca tabel kode warna ini berakibat pada terbaliknya fungsi lampu. Lampu yang seharusnya menyala terang saat direm justru menyala terang terus-menerus sejak awal motor dinyalakan.
Menguji Hasil Pemasangan dan Merapikan Jalur Kabel
Setelah seluruh sambungan terikat dengan kuat dan dibungkus isolasi, jangan terburu-buru memasang kembali seluruh bodi motor. Lakukan uji coba parsial terlebih dahulu untuk memastikan semua mode pencahayaan berfungsi normal. Putar kunci kontak ke posisi ON dan perhatikan apakah lampu senja LED langsung menyala dengan pendaran yang stabil. Langkah berikutnya adalah menarik tuas rem depan atau menginjak pedal rem belakang untuk memastikan lampu beralih ke mode yang lebih terang.
Jika semua fungsi sudah berjalan dengan semestinya, rapihkah untaian kabel menggunakan kabel ties agar tidak menjuntai dan bergesekan dengan roda belakang atau rantai. Pasang kembali mika pelindung lampu belakang dan kencangkan baut-baut penguncinya secara merata. Lakukan pemeriksaan berkala setelah motor digunakan berkendara melewati jalanan bergelombang untuk memastikan posisi lampu tidak bergeser. Instalasi yang kokoh dan tertata rapi menjamin komponen LED variasi Anda memiliki usia pakai yang panjang hingga bertahun-tahun.
