Menyambung logam paduan sering kali memicu rasa frustrasi ketika menghadapi material yang keras namun rapuh. Masalah nyata yang sering memusingkan para teknisi adalah munculnya retakan baru tepat setelah busur las dimatikan. Artikel ini akan membongkar cara las besi cor secara mendalam agar hasil kerja Anda kokoh dan bebas dari keretakan fatal.
Besi cor memiliki karakteristik mekanis yang sangat berbeda jika kita bandingkan dengan baja karbon rendah. Banyak pemula mengira semua logam bisa diperlakukan sama dengan sekali tarikan elektroda. Pemahaman keliru seperti ini justru menjadi penyebab utama kegagalan struktural pada komponen mesin atau pipa besar.
Pemasok mesin las berpengalaman menyatakan bahwa besi cor menghadirkan tantangan unik dalam pengelasan karena kerapuhan dan kandungan karbonnya yang tinggi. Meskipun demikian, material ini tetap bisa dilas menggunakan peralatan, teknik, dan tindakan pencegahan yang tepat. Kuncinya terletak pada pemahaman sifat metalurgi material tersebut.
Mengapa logam ini begitu menantang untuk dimodifikasi? Kandungan karbon pada besi cor relatif tinggi, biasanya berkisar antara 2% hingga 4%, yang memberikan karakteristik keras dan rapuh. Selain karbon, besi cor mengandung komponen atau paduan berupa mangan, silikon, kromium, nikel, dan bahan lainnya.
Kandungan karbon yang tinggi memicu terbentuknya struktur martensit yang sangat keras namun sangat rapuh ketika logam mendingin terlalu cepat setelah terkena panas ekstrem dari busur las.
Dalam kasus yang sering saya temui di lapangan, mengabaikan unsur paduan ini akan langsung berakibat fatal. Logam pengisi tidak akan menyatu sempurna, atau lebih buruk lagi, benda kerja langsung terbelah menjadi dua bagian. Oleh karena itu, kontrol suhu menjadi harga mati yang tidak bisa ditawar.
Persiapan Alat Keselamatan Kerja Sebelum Mengelas
Sebelum menyalakan mesin las, aspek perlindungan diri wajib dipenuhi tanpa pengecualian. Pertanyaan dari rekan sejawat seperti "alat keselamatan kerja las listrik apa saja?" sering menjadi pengingat pentingnya aspek K3 di area bengkel.
Anda wajib menyiapkan daftar peralatan keselamatan berikut demi melindungi diri dari radiasi sinar ultraviolet dan percikan terak panas:
- Kedok las atau helm las otomatis dengan kaca filter yang sesuai.
- Apron kulit untuk melindungi dada dan lengan dari percikan api.
- Sarung tangan las berbilla tebal dari bahan kulit murni.
- Masker respirator khusus untuk menyaring asap fluks logam.
- Sepatu pelindung (safety shoes) yang tahan panas dan isolatif.
Kesalahan umum yang saya lihat adalah mekanik sering mengelas hanya dengan kacamata hitam biasa. Sinar busur las listrik mampu merusak kornea mata dalam hitungan detik, sehingga penggunaan kedok las standar adalah kewajiban mutlak.
Langkah demi Langkah Cara Pengelasan Besi Cor yang Benar
Proses penyambungan ini menuntut ketelitian tinggi mulai dari pembersihan komprehensif hingga pendinginan sekunder. Las besi cor adalah proses penyambungan besi cor menggunakan temperatur tinggi dan teknik tekanan, menggunakan bahan logam pengisi yang memiliki sifat sama.
Bahan logam lain yang umum disambungkan dengan besi cor biasanya memiliki ketebalan yang cukup tebal seperti besi, seng, atau tembaga. Berikut adalah urutan langkah logis yang harus Anda eksekusi secara berurutan:
- Bersihkan area retakan menggunakan gerinda tangan hingga lapisan mengkilap bebas dari oli, karat, atau cat lama.
- Buat alur (bevel) berbentuk V dengan sudut sekitar 60 hingga 75 derajat jika ketebalan benda kerja melebihi 1/4 inci.

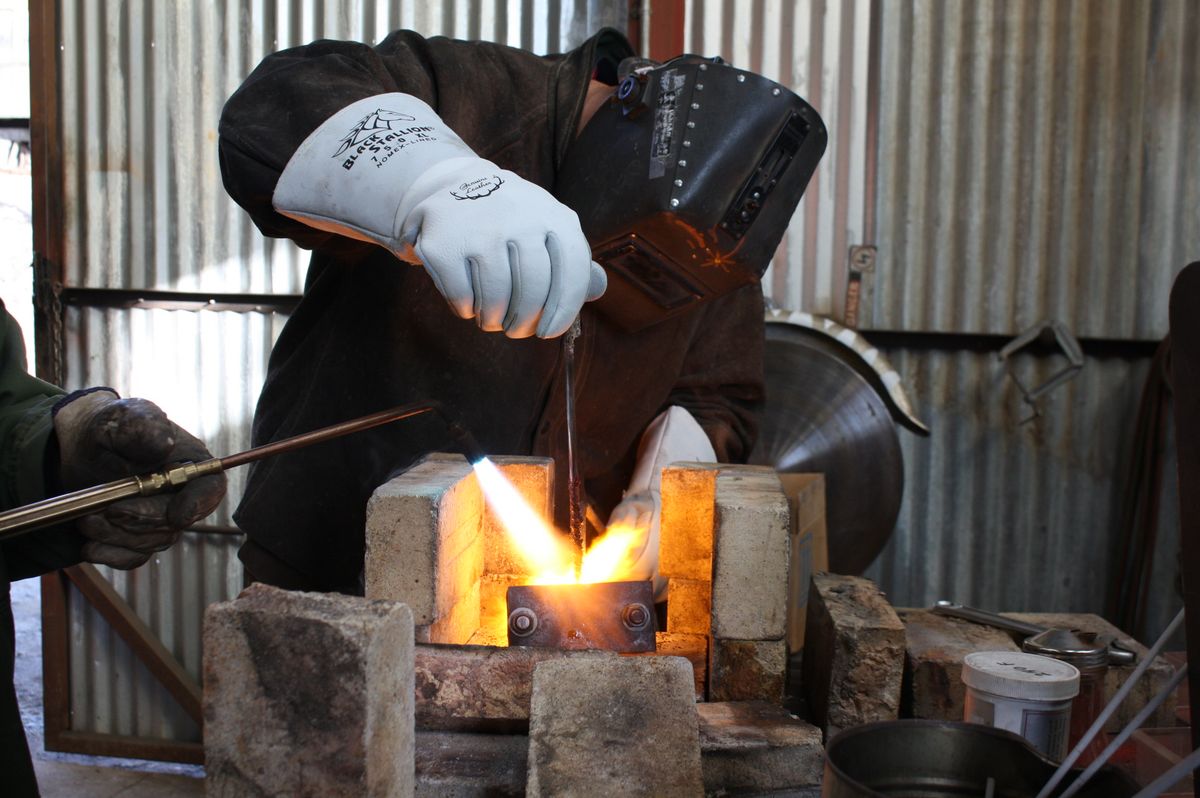

- Lakukan pemanasan awal (preheating) pada seluruh bagian logam secara merata untuk menghindari syok termal.
- Lakukan proses pengelasan secara bertahap dengan metode intermiten atau las titik pendek-pendek.
- Lakukan penempaan ringan (peening) menggunakan palu chip segera setelah busur mati untuk melepas tegangan sisa.
- Tutup benda kerja menggunakan selimut termal atau tumpukan pasir kering agar proses pendinginan berjalan sangat lambat.
Dari pengalaman saya menangani blok mesin yang pecah, melewatkan tahap pembuatan alur V akan membuat penetrasi las dangkal. Akibatnya, sambungan hanya menempel di permukaan dan akan langsung patah saat menerima beban getaran.
Rahasia Parameter Suhu Preheating dan Jarak Elektroda
Dua variabel penentu keberhasilan dalam cara pengelasan besi cor adalah suhu pemanasan awal dan posisi tangan Anda saat mengendalikan busur listrik. Tanpa parameter yang presisi, retakan sekunder pasti akan muncul di sekitar area pengaruh panas (HAZ).
Suhu pemanasan awal (preheating) yang diperlukan untuk mengelas besi cor dengan metode SMAW adalah sekitar 500°F hingga 1000°F atau 260°C hingga 538°C. Pemanasan ini berfungsi memperkecil perbedaan suhu antara logam induk dan logam las.
Selain regulasi suhu, stabilitas tangan saat menggoreskan elektroda juga memegang peranan krusial. Jarak ideal yang ditentukan saat mengelas adalah 1/8 dari tebal elektroda. Jika Anda memakai elektroda berdiameter 3,2 mm, maka jaga jarak busur konstan di kisaran 4 mm dari permukaan.
| Parameter Kerja | Nilai Batas Minimum | Nilai Batas Maksimum |
|---|---|---|
| Suhu Preheating (°C) | 260 | 538 |
| Suhu Preheating (°F) | 500 | 1000 |
| Jarak Busur Las (Faktor Tebal Elektroda) | 0,125 | 0,125 |
Jika jarak busur terlalu tinggi, percikan akan menjadi liar dan penetrasi menjadi tidak stabil. Sebaliknya, jika terlalu dekat, elektroda akan mudah lengket dan menyebabkan panas berlebih yang terlokalisasi pada satu titik saja.
Metode Mengatasi dan Mencegah Keretakan Selama Proses
Keluhan mengenai "tips las besi biar tidak retak" atau "cara mengatasi besi retak saat dilas" merupakan topik yang paling sering dicari oleh para praktisi pengelasan.
Untuk meminimalkan risiko ini, terapkan teknik pengelasan pendek dengan panjang jalur tidak lebih dari 1 hingga 2 inci sekali jalan. Jangan memaksakan diri menyelesaikan satu jalur panjang sekaligus karena akumulasi panas akan merusak struktur mikro besi.
Ada minimal 40 jenis pengelasan yang telah dilakukan, termasuk pengelasan dengan cara menekan dua logam yang disambung. Untuk besi cor, jika Anda memilih metode tanpa pemanasan awal (cold welding), gunakan elektroda berbasis nikel tinggi dan lakukan pengelasan secara melompat-lompat untuk menyebarkan distribusi panas.
Langkah pencegahan terbaik adalah selalu melakukan pengetukan (peening) dengan ujung palu yang tumpul selagi logam las masih berwarna merah membara. Pukulan ringan ini membantu meregangkan logam pengisi yang menyusut saat mendingin, sehingga mencegah timbulnya tegangan tarik penyebab keretakan struktural.
Kombinasi antara pemilihan jenis elektroda nikel yang tepat, penerapan suhu preheating hingga 538°C, serta pendinginan lambat menggunakan media isolator adalah fondasi utama yang menentukan kekuatan sambungan las. Keberhasilan pengerjaan ini sepenuhnya bergantung pada kepatuhan Anda dalam mengontrol laju suhu panas di setiap tahapannya.
