Menghadapi TV Cina mati total sering kali membuat panik, terutama jika gejalanya disertai dengan MCB listrik rumah yang langsung ngetrip. Jangan terburu-buru membuang mesin sasis tersebut karena sebagian besar kerusakan ini sebenarnya bisa Anda perbaiki sendiri dengan ketelitian.
Panduan teknis ini akan membimbing Anda mendeteksi kerusakan langkah demi langkah. Mulai dari area regulator primer hingga pemeriksaan sirkuit sekunder.
Langkah pertama yang wajib Anda lakukan adalah memisahkan area kerja antara blok primer dan blok sekunder pada power supply. Hal ini penting agar pemeriksaan komponen tidak meluas tanpa arah yang jelas.
Dari pengalaman saya menangani berbagai jenis mesin TV tabung maupun LCD sasis Tiongkok, gejala mati total memiliki dua sifat utama. Pertama adalah mati total dalam kondisi lampu indikator padam namun listrik rumah tetap aman. Kondisi kedua adalah mati total yang dibarengi dengan MCB listrik langsung jegleg saat colokan TV dimasukkan ke stopkontak.
Estimasi akurasi kerusakan untuk kasus kedua sangat tinggi. Gejala TV mati total yang dibarengi dengan MCB listrik ngetrip atau jegleg memastikan 70% kerusakan berada di area primer power supply.
Pemeriksaan Fisik Komponen yang Mencurigakan

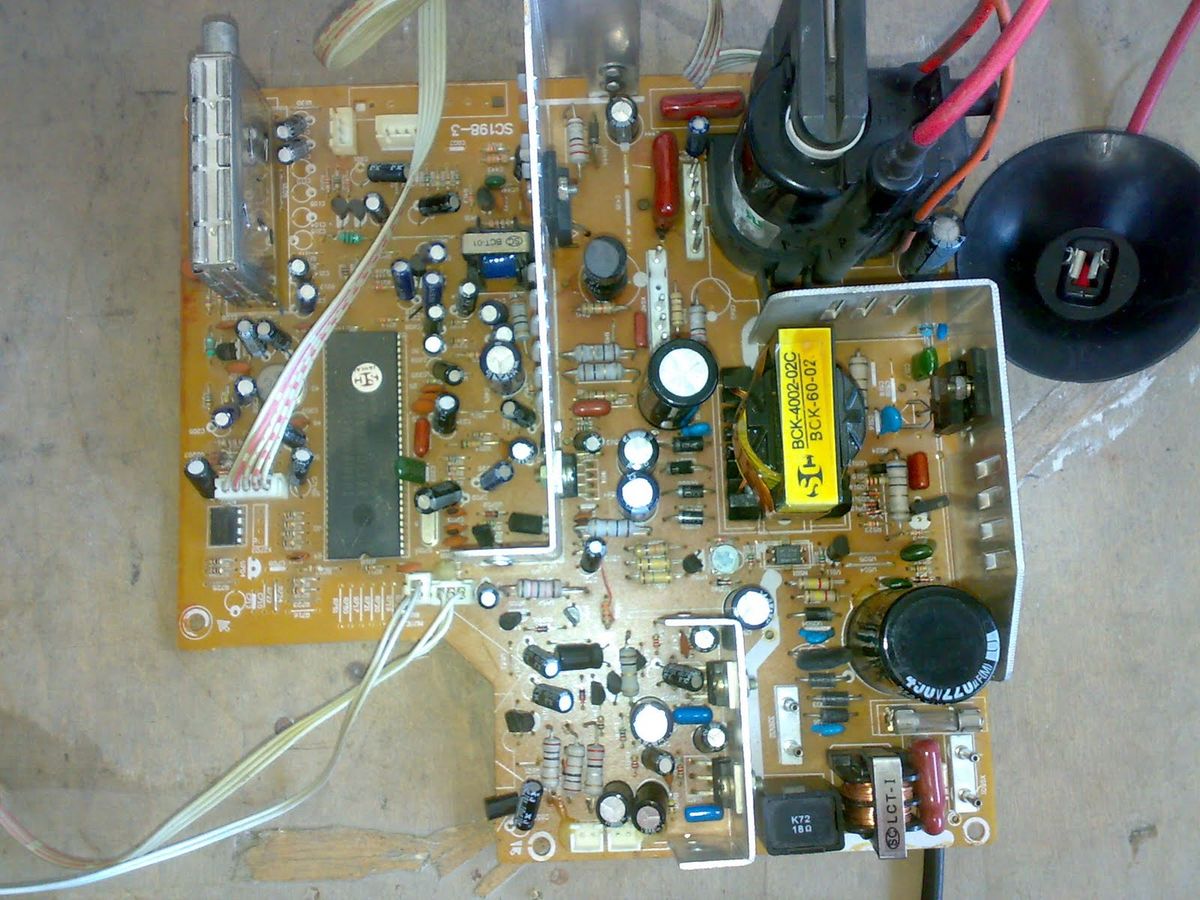

Buka penutup casing belakang TV dengan hati-hati. Bersihkan debu yang menempel pada sasis menggunakan kuas kering sebelum Anda melakukan pengamatan visual.
Perhatikan apakah ada elco yang kembung, resistor yang hangus terbakar, atau transistor yang pecah. Sering kali, Anda bisa langsung menemukan komponen yang rusak hanya dengan melihat perubahan fisik luar ini.
Dalam kasus yang sering saya temui, kerusakan fisik paling mencolok biasanya terjadi pada kapasitor filter tegangan tinggi atau area sekitar transistor penguat daya regulator.
Cara Mengatasi Kerusakan di Blok Regulator Primer
Jika listrik rumah Anda langsung padam saat TV dinyalakan, fokuskan perhatian sepenuhnya pada komponen di area primer sebelum trafo switching.
Komponen pertama yang harus Anda cek adalah dioda jembatan atau empat dioda penyearah utama. Dioda yang korslet akan mengalirkan arus AC langsung ke ground sehingga memicu beban berlebih yang merontokkan sekring dan menjeglegkan MCB.
Kesalahan umum yang saya lihat adalah teknisi pemula langsung mengganti sekring yang putus tanpa memeriksa komponen penyearah ini terlebih dahulu. Akibatnya, sekring baru akan langsung putus kembali saat sasis dialiri listrik.
Modifikasi Komponen NTC Pembatas Arus
Terdapat kasus TV Cina mati total yang baru dibeli oleh pemiliknya sekitar 2 bulan, namun regulatornya sudah jebol akibat lonjakan arus awal yang terlalu besar.
Untuk mengatasi masalah kerentanan ini, Anda bisa memperhatikan komponen resistor pembatas arus masuk. Nilai komponen NTC modifikasi sangat disarankan untuk meningkatkan daya tahan sasis terhadap sentakan listrik pertama kali.
Resistor pembatas arus awal (R 502) pada model TV Cina tertentu kini sudah diganti menjadi bentuk NTC berwarna hitam dengan nilai 20–30 ohm.
Memeriksa Transistor Power Regulator
Lepaskan transistor daya utama (biasanya menggunakan seri D5011, D1885, atau sejenisnya) dari papan sirkuit untuk diukur menggunakan multitester.
Gunakan skala Ohmmeter pada multitester untuk mengecek hubungan antarkaki basis, kolektor, dan emitor. Jika jarum bergerak penuh ke angka nol pada semua arah pengukuran, dipastikan transistor tersebut telah korslet dan wajib diganti dengan yang baru.
Panduan Mengukur Nilai Tegangan Output Sekunder
Jika blok primer sudah dipastikan aman namun TV tetap mati total, sekarang saatnya Anda beralih ke pemeriksaan tegangan output sekunder.
Posisikan multitester pada skala tegangan DC yang sesuai. Tempelkan kabel hitam multitester ke ground tabung atau ground sekunder sasis, lalu gunakan kabel merah untuk menguji titik-titik tegangan utama.
Berdasarkan cetak biru standar pabrikan sasis Tiongkok, pasokan daya dibagi menjadi beberapa jalur distribusi spesifik untuk menggerakkan subsistem sasis.
| Jalur Distribusi Tegangan | Nilai Tegangan Standar | Fungsi Subsistem |
|---|---|---|
| Tegangan Utama B+ | 110 Volt | Rangkaian Horizontal dan Flyback |
| Tegangan Vertikal | 24 Volt | Sirkuit Penguat Vertikal |
| Tegangan Audio | 16 Volt | Rangkaian Sound System |
| Tegangan Program | 12 Volt | Sistem IC Utama dan Croma |
Jika tegangan utama B+ terukur drop jauh di bawah 110 Volt, lepaskan dulu beban utama dengan mencopot solderan pada kaki pin B+ trafo flyback atau melepas transistor horizontal.
Langkah isolasi beban ini akan menunjukkan apakah penurunan tegangan disebabkan oleh regulator yang lemah atau ada korsleting di jalur horizontal.
Mendeteksi Masalah pada Sinyal Oscilator Horizontal
TV tidak akan bisa menyala atau menghasilkan semburan tegangan tinggi jika rangkaian horizontal tidak bekerja, meskipun tegangan B+ terukur normal 110 Volt.
Rangkaian horizontal membutuhkan pulsa pemicu yang dihasilkan oleh IC croma untuk menggerakkan transistor driver horizontal.
Sinyal oscilator normal menunjukkan angka sekitar ± 1 Volt AC pada kaki basis transistor horizontal ketika diukur dengan multitester posisi tegangan AC skala 10 Volt AC.
Sinyal pulsa kontrol ini sangat krusial. Jika skala menunjukkan sampai 5 Volt AC, berarti oscilator tidak keluar atau bermasalah.
Bila Anda mendapati kondisi hilangnya sinyal pemicu ini, periksa jalur pasokan daya 12 Volt yang menuju ke IC croma serta komponen resonator keramik di dekat IC utama tersebut.
Solusi Mengatasi Suara Mencuit pada Sasis TV Cina
Kadang kala, proses servis tidak langsung membuat TV menyala normal, melainkan memunculkan gejala baru seperti sasis mengeluarkan suara mencuit yang nyaring.
Suara mencuit bernada tinggi ini menandakan bahwa sistem proteksi regulator sedang bekerja keras membatasi arus akibat adanya korsleting parah di jalur sekunder.
Berdasarkan catatan teknis dari teknisi kawakan yang dihimpun sirkuit sekunder, suara mencuit sering kali bersumber dari transistor horizontal yang short atau dioda dumper yang rusak murni menahan arus berlebih.
Segera matikan aliran listrik jika mendengar suara mencuit ini untuk mencegah kerusakan merembet ke komponen trafo switching utama.
Ganti komponen transistor horizontal yang short dan pastikan kapasitor milar di sekitar kolektor tidak mengalami penurunan kapasitas atau pecah sebelum Anda menyalakan kembali mesin TV.
Rekomendasi Final Penanganan Servis TV
Keberhasilan memperbaiki TV Cina mati total sangat bergantung pada ketelitian Anda dalam melakukan pengukuran tegangan secara bertahap di setiap blok sasis. Pastikan Anda selalu mengosongkan sisa muatan listrik pada elco besar 400 Volt menggunakan beban lampu pijar sebelum menyentuh komponen dengan tangan telanjang demi keselamatan kerja. Gunakan suku cadang pengganti dengan spesifikasi nilai watt dan voltase yang setara atau lebih tinggi agar mesin TV hasil perbaikan memiliki daya tahan pakai yang lama.
