Cara tef power ocl menjadi solusi utama bagi para perakit audio yang ingin mendongkrak performa amplifier rakitan mereka agar mampu menangani beban berat. Masalah yang sering muncul pada driver OCL standar adalah suara bass yang gembos atau transistor final yang cepat panas ketika dipaksa mendorong beban besar. Dengan menerapkan modifikasi sirkuit ini, arus bias yang dialirkan ke bagian akhir menjadi jauh lebih stabil dan bertenaga.
Sistem sirkuit ini bekerja dengan menambahkan satu tingkat transistor penguat arus sebelum sinyal audio masuk ke transistor final utama. Langkah modifikasi ini sangat krusial, terutama jika Anda berencana membangun sistem tata suara lapangan atau ruangan besar yang membutuhkan pasokan daya ekstra tanpa mengorbankan kualitas audio.
Memahami karakter sirkuit bawaan sangat penting sebelum Anda mulai mengubah jalur sirkuit elektronik pada papan pcb. Banyak pemula langsung menaikkan voltase trafo tanpa memperhitungkan kemampuan penguatan arus sirkuit driver bawaan pabrik.
—
Mengapa Driver OCL Membutuhkan Modifikasi TEF?
Driver audio standar umumnya memiliki keterbatasan dalam menyuplai arus yang dibutuhkan oleh deretan transistor final dalam jumlah banyak. Ketika sirkuit kekurangan pasokan arus bias, kualitas reproduksi suara bass akan menurun drastis saat volume tinggi.
Istilah TEF sendiri merupakan singkatan dari Triple Emitter Follower, sebuah metode konfigurasi penguatan arus tiga tingkat. Melalui konfigurasi tingkat ini, beban kerja transistor driver bawaan akan dibantu oleh sepasang transistor tambahan sebelum menuju sirkuit akhir.
Dari pengalaman saya menangani berbagai jenis kit penguat audio, sistem sirkuit bawaan tanpa modifikasi sering kali mengalami penurunan tegangan bias yang signifikan saat digeber pada beban 4 Ohm atau 2 Ohm. Modifikasi ini memastikan pasokan arus ke basis penguat akhir tetap melimpah dan stabil.
Kapan Sistem Sirkuit Ini Benar-Benar Diperlukan?
Tidak semua kit penguat audio OCL harus diubah dengan metode ini karena semua kembali pada target penggunaan sirkuit itu sendiri. Berdasarkan data teknis yang dihimpun dari Brantazena, jumlah transistor final di bawah 5 set dan trafo 10A 45V ke bawah tidak membutuhkan modifikasi TEF.
Jika Anda memaksakan sirkuit tambahan pada spesifikasi daya kecil, hasil suara justru bisa menjadi terlalu kasar atau bahkan memicu osilasi frekuensi tinggi. Sebaliknya, modifikasi TEF ditujukan untuk jumlah transistor final yang lebih dari 5 set.
Ketika deretan transistor final sudah mencapai lebih dari 5 pasang, kapasitas muatan kapasitansi internal pada kaki basis transistor akan membengkak. Di sinilah peran sirkuit penguat tambahan bekerja untuk mengatasi hambatan arus tersebut agar tidak membebani komponen utama.
—
Persiapan Bahan dan Komponen untuk Modifikasi
Sebelum melakukan proses penyolderan, pastikan semua komponen elektronik yang dibutuhkan telah siap di meja kerja Anda. Kualitas komponen sangat menentukan daya tahan hasil modifikasi ini dalam jangka panjang.
Gunakan komponen yang memiliki tingkat presisi tinggi serta transistor yang dijamin keasliannya agar sirkuit tidak pincang saat beroperasi. Komponen tiruan sering kali langsung jebol begitu dialiri tegangan tinggi dari trafo utama.
Berikut adalah rincian bahan atau komponen untuk memodifikasi driver standar menjadi sirkuit penguat bertingkat berdasarkan data Brantazena:
- 1 set transistor original untuk TEF: Toshiba A1941 dan C5198 ATAU Toshiba 2SA1943 dan 2SC 5200.
- 1 buah transistor original JE340/KSE340.
- 1 resistor 220 ohm 3 Watt.
- 1 resistor 33k.
- 2 kapasitor 220p 2kv.
- 1 elko 2.2uf.
Perhatikan bahwa Anda dapat memilih salah satu pasang transistor Toshiba di atas sesuai dengan ketersediaan komponen di wilayah Anda. Pastikan kedua transistor tersebut merupakan pasangan komplementer NPN dan PNP yang memiliki karakteristik seimbang.

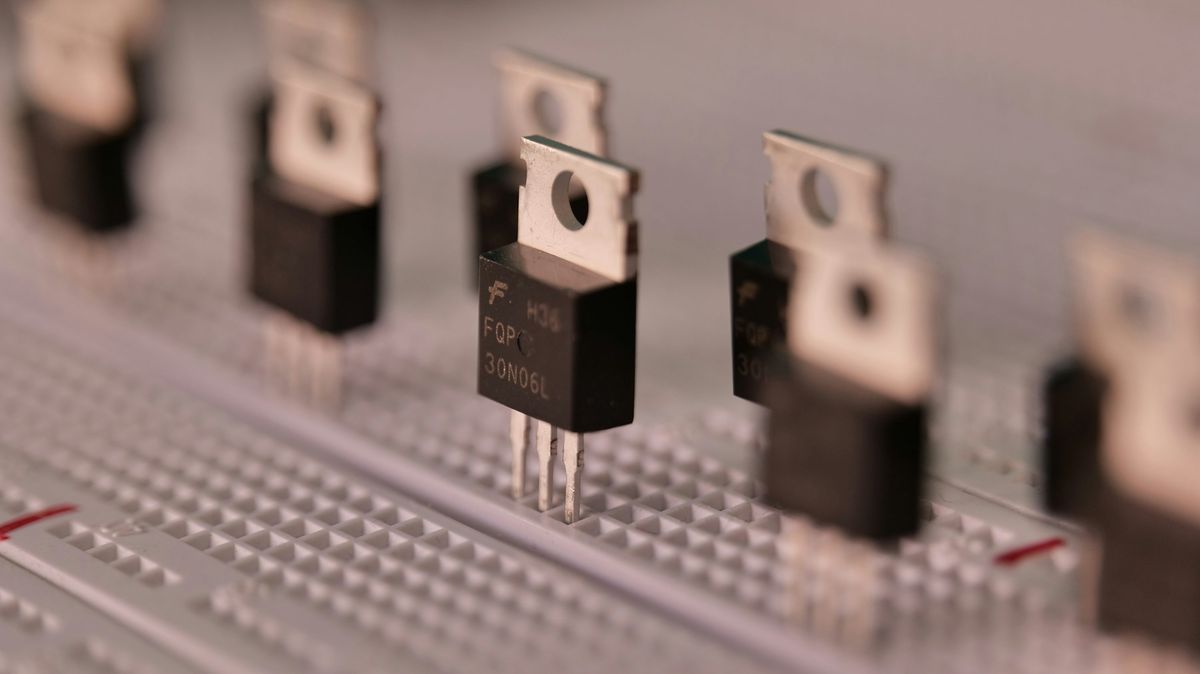

[Image of power amplifier circuit components]
Selain komponen utama tersebut, siapkan juga kabel interkoneksi sirkuit yang berkualitas baik serta pendingin aluminium (heatsink) tambahan. Transistor tambahan ini akan menghasilkan panas yang cukup lumayan sehingga memerlukan sistem pelepasan panas yang memadai.
—
Skema dan Struktur Transistor Driver pada PCB
Memahami posisi letak komponen pada papan sirkuit akan memudahkan Anda dalam mengeksekusi jalur modifikasi tanpa salah sambung. Jumlah transistor driver pada PCB power TEF biasanya berjumlah 4 buah, yang terdiri dari 2 pasang transistor NPN dan PNP sebelum masuk ke transistor final menurut Bahar Electronic.
Struktur bawaan pabrik biasanya hanya menggunakan satu pasang penguat kembar untuk menggerakkan sirkuit bagian akhir. Dengan menambahkan satu pasang lagi, struktur interkoneksi sirkuit di dalam papan sirkuit akan berubah menjadi tiga tingkatan penguatan yang linear.
Kesalahan umum yang saya lihat adalah kurangnya ketelitian dalam membedakan kaki Emitor, Basis, dan Kolektor saat memasang transistor tambahan di luar papan sirkuit utama.
Pastikan Anda selalu memeriksa lembar data komponen jika bentuk fisik transistor tambahan berbeda dengan transistor bawaan kit. Pemasangan kaki yang terbalik dapat merusak sirkuit driver serta membakar deretan komponen sirkuit akhir dalam sekejap.
—
Langkah Demi Langkah Cara TEF Power OCL
Proses pengerjaan harus dilakukan secara bertahap dan penuh ketelitian tinggi agar tidak ada jalur sirkuit yang terputus atau korsleting karena sisa timah solder. Matikan seluruh aliran listrik dari catu daya sebelum Anda menyentuh komponen di dalam kit amplifier.
Ikuti urutan langkah mekanis di bawah ini untuk mengubah sirkuit penguat audio Anda menjadi sistem penguat bertingkat yang andal:
- Lepaskan pasokan tegangan utama dan pastikan semua muatan sirkuit di dalam elko catu daya sudah habis terbuang sepenuhnya.
- Identifikasi jalur output sirkuit dari transistor driver bawaan yang menuju ke arah basis deretan transistor final utama pada papan sirkuit.
- Potong atau putuskan jalur basis utama tersebut untuk menyisipkan sepasang transistor tambahan (Toshiba A1941/C5198 atau 2SA1943/2SC5200) sebagai sirkuit antara.
- Hubungkan kaki emitor dari transistor driver bawaan menuju ke kaki basis dari transistor penguat tambahan yang baru saja dipasang.
- Pasang resistor ukuran 220 ohm 3 Watt di antara kedua kaki emitor pasang transistor tambahan tersebut untuk menstabilkan titik kerja sirkuit.
- Sambungkan kaki kolektor dari transistor tambahan langsung ke jalur pasokan tegangan utama positif dan negatif sesuai jenis transistornya (NPN ke positif, PNP ke negatif).
- Hubungkan kaki emitor dari pasang transistor tambahan menuju ke jalur basis deretan komponen transistor final utama Anda.
- Pasang resistor penyeimbang beban berukuran 33k serta kapasitor filter berukuran 220p 2kv pada sirkuit guna meredam potensi timbulnya osilasi frekuensi liar.
Dalam kasus yang sering saya temui di lapangan, sirkuit modifikasi ini membutuhkan penataan kabel yang rapi dan pendek. Kabel sirkuit yang terlalu panjang bertindak seperti antena yang mudah menangkap gangguan noise frekuensi tinggi dari luar sirkuit.
—
Spesifikasi Penerapan dan Konfigurasi Akhir
Untuk memberikan gambaran yang lebih jelas mengenai implementasi sirkuit ini, kita perlu melihat contoh konfigurasi sistem yang ideal di lapangan. Penggunaan komponen pendukung harus disesuaikan agar performa penguat bertingkat ini bekerja optimal.
Berdasarkan cetak biru perakitan dari Bahar Electronic, contoh koneksi pada gambar diagram menggunakan transistor final Sanken sebanyak 4 set. Konfigurasi ini memberikan kestabilan arus yang sangat baik pada beban impedansi rendah.
Berikut adalah tabel acuan parameter komponen yang digunakan dalam penerapan sistem sirkuit berdasarkan data faktual yang tersedia:
| Parameter Sistem | Komponen Varian 1 | Komponen Varian 2 |
|---|---|---|
| Pilihan Transistor Tambahan | Toshiba A1941 & C5198 | Toshiba 2SA1943 & 2SC5200 |
| Transistor Pendukung Sirkuit | JE340/KSE340 | – |
| Resistor Stabilisator Emitor | 220 ohm 3 Watt | – |
| Resistor Penyeimbang Beban | 33k | – |
| Kapasitor Filter Osilasi | 220p 2kv | – |
| Kapasitor Kopling Input | 2.2uf | – |
| Jumlah Pasang Driver PCB | 4 buah (2 pasang NPN/PNP) | – |
| Contoh Penguat Akhir Sistem | Sanken 4 set | – |
Melalui data konfigurasi di atas, terlihat jelas bahwa struktur sirkuit ini dirancang untuk memperkuat pengaliran arus secara masif. Pastikan nilai watt pada komponen resistor tidak diperkecil agar tidak terjadi panas berlebih saat sirkuit bekerja kontinu.
—
Pengujian Kinerja dan Troubleshooting Sirkuit
Setelah seluruh proses penyolderan selesai dilakukan, jangan langsung menghubungkan kit ke speaker utama Anda. Lakukan pengukuran tegangan statis terlebih dahulu menggunakan multimeter untuk memastikan sirkuit bekerja normal. Ukur nilai DC Offset (DCO) pada terminal keluaran speaker serta pastikan nilainya sedekat mungkin dengan angka nol volt.
Nilai DCO yang terlalu tinggi bisa membakar spul speaker kesayangan Anda dalam hitungan detik. Selanjutnya, lakukan pengukuran arus bias (IDLE current) pada resistor kapur di rangkaian penguat akhir. Jika arus terlalu besar, transistor akan sangat panas meski tanpa sinyal input, sehingga Anda perlu menyesuaikan kembali nilai resistor variabel sirkuit.
Apabila terdengar suara dengungan rendah setelah modifikasi sirkuit selesai dijalankan, periksa kembali kualitas sambungan kabel ground sistem Anda. Sistem penguat bertingkat seperti ini sangat sensitif terhadap perbedaan potensial ground atau masalah ground loop pada boks amplifier.
Langkah terbaik untuk memastikan kestabilan sirkuit adalah melakukan uji coba mendengarkan musik dengan karakter bass dinamis pada volume rendah terlebih dahulu. Jika karakter suara terdengar jernih dan suhu heatsink tetap dingin, perlahan naikkan volume ke tingkat maksimal untuk menguji ketahanan pasokan daya sirkuit baru Anda.
