Masalah mesin cuci tidak bisa berputar sering kali membuat panik, terutama saat tumpukan pakaian kotor sudah menanti untuk dibersihkan. Ketika menghadapi situasi ini, banyak orang langsung berasumsi bahwa mesin cuci mereka telah rusak total dan harus diganti baru. Padahal, kepastian mengenai kondisi komponen penggerak ini bisa diketahui secara akurat melalui cara mengukur dinamo dengan multimeter untuk mendeteksi letak kerusakannya.
Langkah pemeriksaan ini sangat krusial agar Anda tidak salah dalam membeli suku cadang yang mendesak. Sering kali, gejala dinamo mesin cuci lemah bukan disebabkan oleh kerusakan gulungan motor itu sendiri, melainkan akibat melemahnya komponen penunjang di sekitarnya. Dengan memahami metode pengukuran yang benar, Anda bisa menghemat pengeluaran servis yang tidak perlu.
Sebelum membongkar unit, sangat penting untuk mengenali tanda-tanda awal yang ditunjukkan oleh mesin. Gejala yang paling sering dikeluhkan oleh pengguna adalah putaran tabung yang semakin lambat atau bahkan berhenti sama sekali meski suara mesin terdengar berdengung.
Mengapa Kumparan Mengalami Penurunan Performa
Dalam kasus yang sering saya temui di lapangan, penurunan performa ini umumnya berakar pada masalah panas berlebih. Pertanyaan seperti "kenapa dinamo mesin cuci cepat panas?" menjadi pencarian terpopuler bagi mereka yang menghadapi kendala operasional ini. Suhu tinggi yang berlangsung terus-menerus akan mengikis lapisan isolasi pada kawat email tembaga di dalam kumparan.

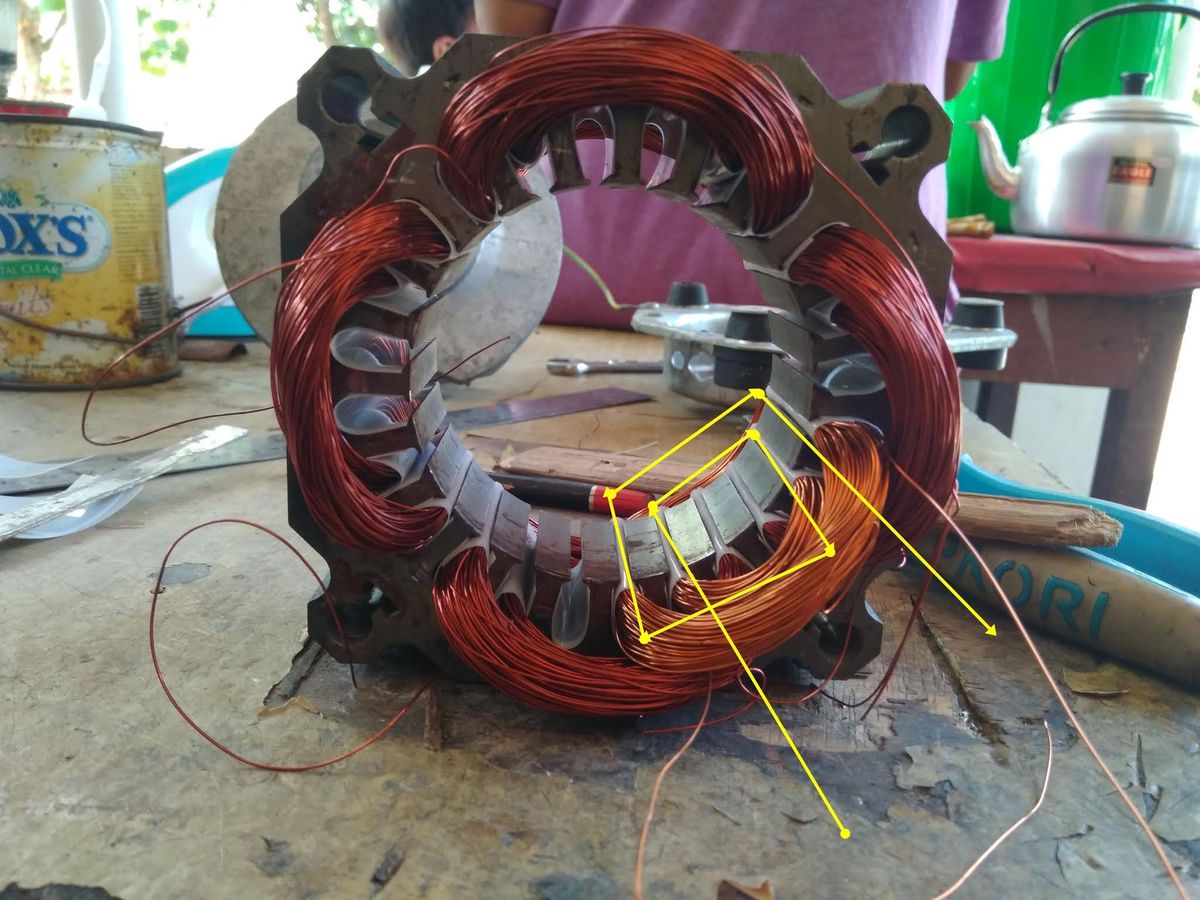

Ketika lapisan isolasi tersebut menipis atau meleleh, maka terjadilah hubungan arus pendek singkat antar-lilitan. Kondisi inilah yang secara langsung membuat dinamo mesin cuci lemah karena medan magnet yang dihasilkan tidak lagi optimal untuk memutar tabung secara bertenaga.
Membedakan Kerusakan Motor dan Kapasitor
Kesalahan umum yang saya lihat adalah langsung memvonis motor penggerak terbakar tanpa memeriksa komponen kapasitor terlebih dahulu. Padahal, ada tanda kapasitor mesin cuci rusak yang gejalanya mirip dengan kerusakan kumparan, yaitu motor membutuhkan bantuan tangan untuk memicu putaran awal.
Berdasarkan dokumentasi teknis, sistem kelistrikan pada mesin cuci memiliki konfigurasi kapasitor yang berbeda tergantung pada tipenya. Perbedaan mendasar ini dapat dilihat pada struktur perkabelan berikut:
- Kapasitor mesin cuci 2 tabung: Membutuhkan kapasitor dengan 4 kabel karena melayani dua motor berbeda (pencuci dan pengering).
- Kapasitor mesin cuci 1 tabung: Hanya memiliki 1 kapasitor dengan 2 kabel karena proses pencucian dan pemerasan dilakukan oleh satu motor yang sama.
Persiapan Alat dan Memahami Arti Warna Kabel
Sebelum melakukan eksekusi pengukuran, Anda wajib menyiapkan multimeter, baik tipe analog maupun digital. Setel selektor multimeter ke skala Ohm (Ω) pada posisi x1 atau x10 untuk mengukur nilai resistensi rendah pada kumparan.
Pentingnya Mengetahui Jalur Kelistrikan Motor
Setiap pabrikan memiliki standar tersendiri dalam menentukan arti warna kabel dinamo mesin cuci. Namun, secara umum terdapat tiga kabel utama yang keluar dari motor listrik, yaitu kabel common (jalur langsung ke sumber listrik PLN), kabel start, dan kabel run (jalur yang terhubung ke kapasitor).
Jangan pernah langsung menghubungkan kabel ke listrik tanpa mengukur resistensinya terlebih dahulu. Menghubungkan tegangan listrik ke kabel yang salah dapat mengakibatkan korsleting fatal dan menghanguskan gulungan seketika.
Langkah Pengukuran Nilai Resistensi Dinamo Pencuci
Mari kita pelajari cara cek dinamo mesin cuci secara praktis. Dari pengalaman saya menangani berbagai jenis mesin cuci, setiap bagian motor memiliki karakteristik nilai hambatan yang spesifik dan terukur.
Sebagai contoh kasus nyata berdasarkan data teknis dari whereaglesfly.com, mari kita lakukan simulasi pengukuran pada dinamo bagian pencuci (wash motor). Ambil ketiga ujung kabel dinamo tersebut, lalu ukur hambatannya secara berpasangan.
- Langkah pertama, tempelkan probe multimeter pada kabel biru dan kabel merah. Catat hasil pengukurannya, di mana pada kasus normal akan menunjukkan nilai sebesar 80 ohm.
- Langkah kedua, pindahkan probe untuk mengukur pasangan kabel berikutnya, yaitu kabel biru dan kabel kuning. Hasil pengukuran ini menunjukkan angka sebesar 100 ohm.
- Langkah ketiga, ukur resistensi total antara kabel merah dan kabel kuning untuk memvalidasi kondisi kumparan secara menyeluruh.
Total resistensi dinamo yang baik merupakan penjumlahan dari kedua pengukuran sebelumnya. Jika kabel merah ditambah kabel kuning menghasilkan nilai tepat 80 + 100 = 180 ohm, maka kumparan dinamo pencuci tersebut dipastikan dalam kondisi normal dan tidak putus.
Dalam skenario pengujian lain yang bersumber dari hobbytehkniselektronika.blogspot.com, terdapat variasi nilai resistensi untuk model motor pencuci yang berbeda. Perhatikan contoh kasus kedua berikut:
Jika pengukuran kabel biru dan coklat menghasilkan 70 ohm, maka pengukuran kabel biru dan abu-abu juga harus menunjukkan angka 70 ohm. Dengan demikian, total resistensi dinamo pencuci yang baik pada kabel coklat ditambah abu-abu adalah sebesar 70 + 70 = 140 ohm. Konsistensi nilai kembar ini menandakan kumparan kanan dan kiri memiliki lilitan yang seimbang.
Metode Pemeriksaan Hambatan Dinamo Pengering
Motor pengering (spin motor) memiliki karakteristik gulungan yang berbeda dengan motor pencuci. Hal ini dikarenakan motor pengering dirancang untuk berputar satu arah dengan kecepatan tinggi, sedangkan motor pencuci harus berputar bolak-balik (clockwise dan counter-clockwise).
Berdasarkan referensi data dari hobbytehkniselektronika.blogspot.com, kita dapat melihat contoh kasus pengukuran resistensi pada dinamo bagian pengering. Proses pengujian dilakukan dengan mengukur tiga kombinasi kabel yang tersedia.
- Ukur hambatan antara kabel biru dan kabel coklat. Pada komponen yang berfungsi dengan baik, multimeter akan mendeteksi nilai sebesar 70 ohm.
- Selanjutnya, lakukan pengukuran antara kabel biru dan kabel abu-abu. Pengujian pada jalur ini akan memperlihatkan angka resistensi sebesar 120 ohm.
- Terakhir, ukur jalur utama kapasitor dengan menghubungkan probe ke kabel coklat dan kabel abu-abu secara langsung.
Untuk memastikan tidak ada malfungsi internal, nilai total resistensi dinamo yang baik pada kabel coklat ditambah abu-abu harus akurat secara matematis, yaitu sebesar 70 + 120 = 190 ohm. Jika angka yang muncul melenceng jauh atau multimeter tidak bergerak sama sekali (infinite), berarti ada lilitan dalam yang putus atau terbakar.
Untuk memudahkan pemahaman visual mengenai perbandingan nilai resistensi dari contoh-contoh kasus di atas, Anda dapat mencermati data terstruktur berikut.
| Jenis Dinamo | Kombinasi Kabel A | Kombinasi Kabel B | Total Hambatan Ideal |
|---|---|---|---|
| Pencuci (Kasus 1) | 80 ohm | 100 ohm | 180 ohm |
| Pencuci (Kasus 2) | 70 ohm | 70 ohm | 140 ohm |
| Pengering | 70 ohm | 120 ohm | 190 ohm |
Analisis Akhir Kondisi Kelistrikan Komponen
Apabila semua hasil pengukuran menggunakan multimeter menunjukkan angka yang konsisten dan sesuai dengan rumus penjumlahan hambatan, berarti motor penggerak Anda masih dalam kondisi prima. Masalah putaran mampet kemungkinan besar dipicu oleh faktor mekanis seperti bushing yang aus, korosi pada as, atau rem pengering yang mengunci akibat tali penariknya putus.
Sebaliknya, jika saat pengetesan ditemukan nilai resistensi yang tidak logis—misalnya hasil penjumlahan akhir tidak sinkron atau jarum multimeter menunjukkan angka nol ohm—maka terjadi hubungan pendek (short circuit) di dalam gulungan. Dinamo yang mengalami korsleting internal seperti ini sudah tidak aman lagi untuk dioperasikan karena berisiko memicu sengatan listrik pada bodi mesin cuci serta menyebabkan pemutus arus (MCB) rumah Anda anjlok seketika.
