Menampilkan objek tiga dimensi secara akurat di atas media dua dimensi sering kali memicu kebingungan bagi para perancang maupun pelaksana di lapangan. Melalui artikel ini, Anda akan memahami keuntungan dari gambar isometri dibandingkan dengan cara proyeksi lain yang menjadikannya standar andalan dalam industri manufaktur dan konstruksi modern.
Ketika bekerja dengan cetak biru yang rumit, efisiensi waktu dan ketepatan interpretasi adalah kunci utama kesuksesan proyek.

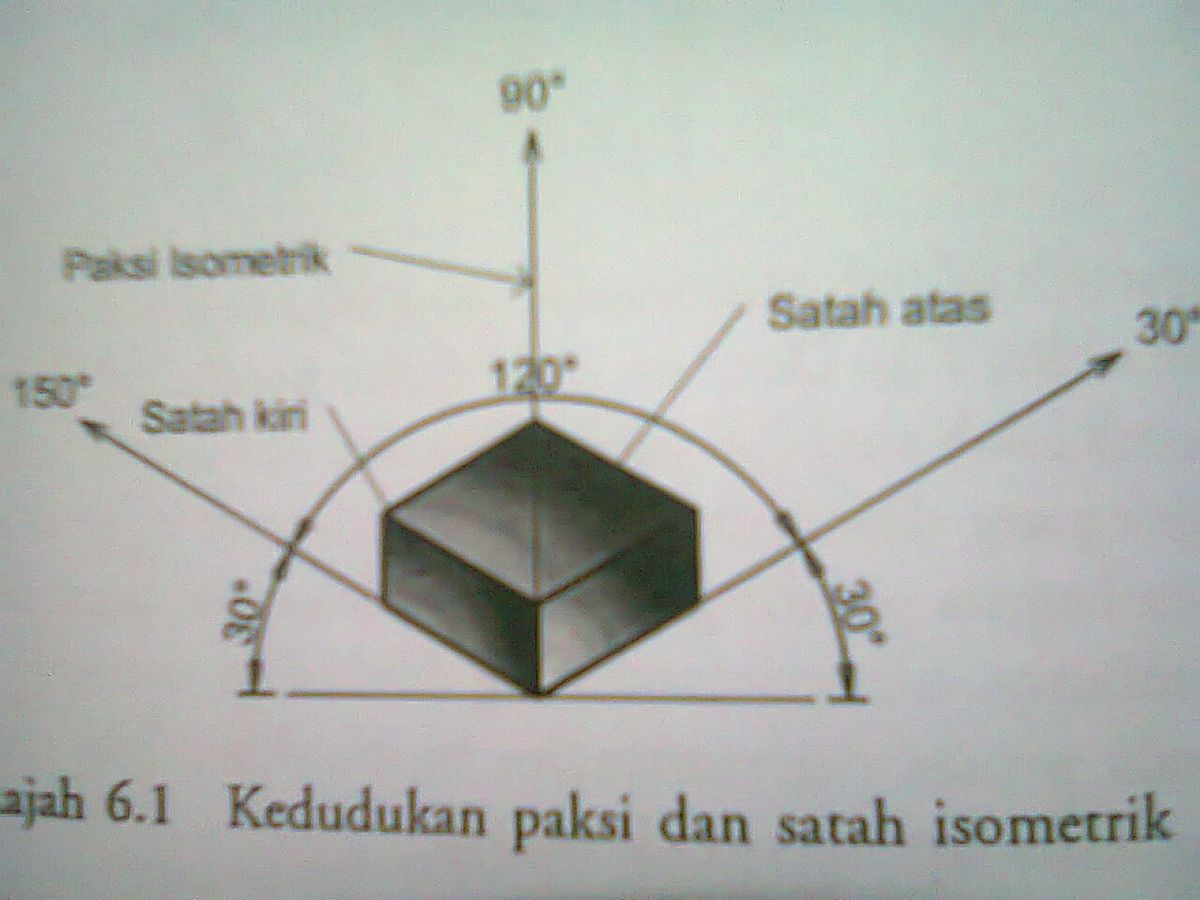

Proyeksi isometri merupakan bagian dari proyeksi aksonometri yang menampilkan objek dengan tiga bidang pandang sekaligus secara proporsional. Karakteristik utama yang membedakannya adalah penggunaan sudut kemiringan 30 derajat terhadap garis horizontal untuk sumbu X dan Y, sementara sumbu Z tetap tegak lurus.
Konfigurasi unik ini melahirkan sejumlah keunggulan teknis yang tidak dimiliki oleh metode penyajian gambar lainnya.
Satu Skala untuk Semua Sisi Memudahkan Pengukuran
Keuntungan terbesar proyeksi isometri terletak pada keseragaman skala pemendekan pada ketiga sumbunya. Rasio skala pada sumbu X, Y, dan Z adalah sama, yaitu 1:1 jika menggunakan skala murni, atau diperkecil secara konformis sekitar 0,82 jika menggunakan proyeksi matematis murni.
Dalam kasus yang sering saya temui di workshop manufaktur, teknisi dapat langsung menempelkan penggaris pada gambar untuk mengetahui dimensi nyata objek tanpa perlu melakukan konversi rumus yang rumit.
Hal ini sangat berbeda dengan proyeksi dimetri atau trimetri yang menerapkan skala berbeda pada setiap sumbu, sehingga memperlambat proses fabrikasi.
Tampilan Tiga Dimensi yang Instan Tanpa Distorsi Berlebih
Gambar isometri menyajikan bentuk piktorial yang menyerupai wujud asli benda di dunia nyata. Berbeda dengan proyeksi miring (oblique) yang cenderung mendistorsi bagian belakang objek, isometri menjaga keseimbangan visual.
Kesalahan umum yang saya lihat adalah memaksakan proyeksi ortogonal untuk mempresentasikan produk kepada klien non-teknis. Klien biasanya kesulitan membayangkan bentuk utuh dari potongan gambar dua dimensi, sementara isometri langsung memberikan pemahaman instan.
Perbandingan Isometri dengan Metode Proyeksi Lainnya
Untuk melihat peta kalkulasi keunggulan isometri secara objektif, kita perlu membandingkannya secara langsung dengan metode proyeksi piktorial dan ortogonal lainnya yang sering digunakan dalam dunia teknik gambar.
Berikut adalah perbandingan karakteristik operasional antar-metode proyeksi tersebut.
| Jenis Proyeksi | Sudut Sumbu (X, Y) | Skala Sumbu X | Skala Sumbu Y | Skala Sumbu Z |
|---|---|---|---|---|
| Isometri | 30°, 30° | 1:1 | 1:1 | 1:1 |
| Dimetri | 7°, 40° | 1:1 | 1:2 | 1:1 |
| Trimetri | 10°, 20° | 9:10 | 1:2 | 3:4 |
| Oblique (Miring) | 0°, 45° | 1:1 | 1:2 | 1:1 |
Berdasarkan data di atas, keseragaman skala isometri meminimalkan risiko salah baca dimensi di lantai produksi. Pemilihan metode yang tepat akan sangat menentukan kecepatan pengerjaan desain.
Langkah Praktis Membuat Gambar Isometri yang Presisi
Dari pengalaman saya menangani berbagai proyek desain mekanikal, menggambar isometri memerlukan kedisiplinan dalam menentukan titik acuan awal agar gambar tidak keluar dari kertas. Berikut adalah langkah-langkah berurutan yang bisa Anda eksekusi.
- Tentukan Garis Basis dan Sumbu Utama: Tarik garis horizontal tipis sebagai garis bantu, lalu buat titik pusat untuk menarik sumbu tegak lurus (Z) dan dua sumbu miring (X dan Y) dengan sudut masing-masing 30 derajat menggunakan sepasang penggaris segitiga.
- Plot Dimensi Sesuai Skala Nyata: Ukur panjang, lebar, dan tinggi objek langsung pada ketiga sumbu tersebut menggunakan skala 1:1, tanpa perlu membagi atau memotong nilai ukuran seperti pada metode dimetri.
- Gunakan Teknik Blok atau Kotak: Buatlah kotak pembungkus (bounding box) imajiner berdasarkan dimensi maksimum objek sebelum Anda mulai menggambar detail lekukan atau lubang di bagian dalam.
- Tebalkan Garis Nyata Objek: Setelah seluruh kerangka objek terbentuk dengan benar, gunakan pensil bergradasi lebih tebal (seperti 2B) untuk mempertegas garis benda dan biarkan garis bantu tetap tipis.
Penggunaan sepasang penggaris segitiga berkualitas tinggi wajib dilakukan karena penyimpangan sudut sebesar 1 derajat saja pada sumbu isometri akan membuat seluruh proyeksi gambar terlihat melenceng dan tidak presisi.
Fleksibilitas Penerapan di Era Digital
Meskipun saat ini perangkat lunak Computer-Aided Design (CAD) sudah sangat canggih, prinsip dasar isometri tetap tidak tergantikan. Desainer modern masih sering menggunakan mode tampilan isometri pada software untuk memeriksa bentrokan antar-komponen (clash detection) dalam ruang tiga dimensi.
Fleksibilitas ini membuat pemahaman atas proyeksi isometri tetap menjadi kompetensi inti yang wajib dikuasai oleh setiap rigger, drafter, maupun engineer.
Kejelasan visual yang ditawarkan oleh metode ini terbukti memangkas waktu revisi dan meminimalkan kesalahan fatal selama proses instalasi komponen di lapangan.
Integrasi gambar isometri ke dalam dokumen teknis kerja memastikan komunikasi antara tim perencana dan tim eksekutor berjalan tanpa hambatan mistranslasi visual.
Menerapkan proyeksi isometri untuk bagian-bagian detail yang rumit merupakan keputusan terbaik demi menjaga kualitas output kerja yang tinggi dan profesional.
