Menyalakan dua lampu di ruangan berbeda dari satu panel sering kali menjadi kebutuhan utama dalam instalasi listrik rumah modern. Banyak pemilik rumah merasa bingung ketika melihat tumpukan kabel di dalam dinding saat ingin mencoba pasang saklar lampu sendiri. Kesalahan penyambungan kabel tidak hanya membuat lampu gagal menyala, tetapi juga berisiko memicu hubungan arus pendek.
Memahami cara pasang saklar ganda dengan benar akan membantu Anda menyelesaikan masalah penataan sirkuit lampu ini secara mandiri. Sebelum memulai pemasangan, Anda harus memahami jenis komponen yang ada di pasaran agar tidak salah membeli material. Berdasarkan informasi teknis dari Mitra10 dan Kanggo, saklar ganda atau yang sering disebut juga sebagai saklar seri adalah jenis saklar yang memiliki dua kontak penghubung, tombol, atau tuas terpisah dalam satu unit rangka.
Fungsi utamanya adalah untuk mengontrol dua sirkuit atau lampu yang berbeda secara independen, baik secara bersamaan maupun terpisah dari satu lokasi yang sama. Hal ini berbeda dengan saklar tunggal yang dirancang dengan satu kontak hubung untuk mengontrol satu perangkat atau sumber cahaya tunggal secara individual.
Ada juga saklar gantung yang sebenarnya merupakan jenis saklar tunggal namun memiliki ukuran lebih kecil dan biasanya dipasang menggantung pada kabel fisik lampu. Pemilik rumah juga sering kali bingung dalam cara membedakan saklar dan stop kontak di instalasi dinding.
Saklar berfungsi murni sebagai pemutus dan penghubung sirkulasi atau aliran listrik ke beban seperti lampu. Sementara itu, stop kontak berfungsi sebagai penyedia arus listrik yang siap dialirkan ke berbagai perangkat elektronik rumah tangga melalui steker.
Untuk memudahkan pemetaan komponen kelistrikan di rumah Anda, berikut adalah tabel spesifikasi komponen berdasarkan standar kelistrikan yang berlaku umum.
| Tipe Komponen | Jumlah Kontak Hubung | Ukuran Kabel Standar |
|---|---|---|
| Saklar Ganda | 2 | 1,5 mm |
| Saklar Tunggal | 1 | 1,5 mm |
| Saklar Gantung | 1 | – |
| Stop Kontak | – | 2,5 mm |
Alat untuk Memasang Saklar Lampu Rumah Sesuai Standar
Persiapan alat dan bahan yang matang adalah kunci utama keberhasilan instalasi yang aman dan rapi. Anda memerlukan beberapa alat utama seperti obeng minus dan plus, tang pemotong kabel, tang kombinasi, serta tespen untuk memeriksa keberadaan arus listrik. Berdasarkan standar PUIL (Persyaratan Umum Instalasi Listrik) yang dikutip dari laman sipil.uma.ac.id, pemasangan saklar ganda wajib menggunakan kabel NYM (kawat tembaga) dengan ukuran 1,5 mm atau 2,5 mm. Pemilihan ukuran kabel kawat tembaga yang tepat ini sangat krusial untuk mencegah kabel menjadi panas akibat beban arus.
Dalam kasus yang sering saya temui di lapangan, banyak orang memaksakan diri menggunakan kabel serabut tipis demi menghemat biaya. Kesalahan umum yang saya lihat adalah kabel serabut tersebut mudah rapuh dan memicu percikan api saat tombol saklar ditekan. Gunakanlah kabel NYM berinti tunggal (kawat) yang kaku agar cengkeraman terminal kuningan di dalam saklar ganda mengunci dengan sempurna. Selain kabel dan alat potong, pastikan Anda telah menyiapkan unit saklar seri baru yang berkualitas tinggi serta pipa pelindung kabel (conduit) jika kabel ditanam di dalam dinding beton.
Panduan Lengkap Langkah Langkah Memasang Saklar Dua Tombol
Proses instalasi harus dilakukan secara berurutan dan tidak boleh ada tahapan yang terlewat demi menjaga keselamatan kerja Anda selama berurusan dengan arus listrik.
- Matikan Sumber Listrik Utama: Turunkan saklar MCB (Miniature Circuit Breaker) pada kWh meter pusat rumah Anda. Langkah ini wajib dilakukan untuk memastikan tidak ada arus listrik mengalir di area kerja. Periksa kembali kabel menggunakan tespen guna memastikan kondisi benar-benar mati total.
- Persiapkan Kabel Jalur Utama dan Cabang: Tarik kabel fasa (arus positif) dari jalur utama menuju kotak saklar. Kupas ujung isolasi kabel NYM sepanjang kurang lebih 1 hingga 1,5 sentimeter menggunakan tang pemotong kabel secara perlahan agar kawat tembaga tidak tergores atau putus.

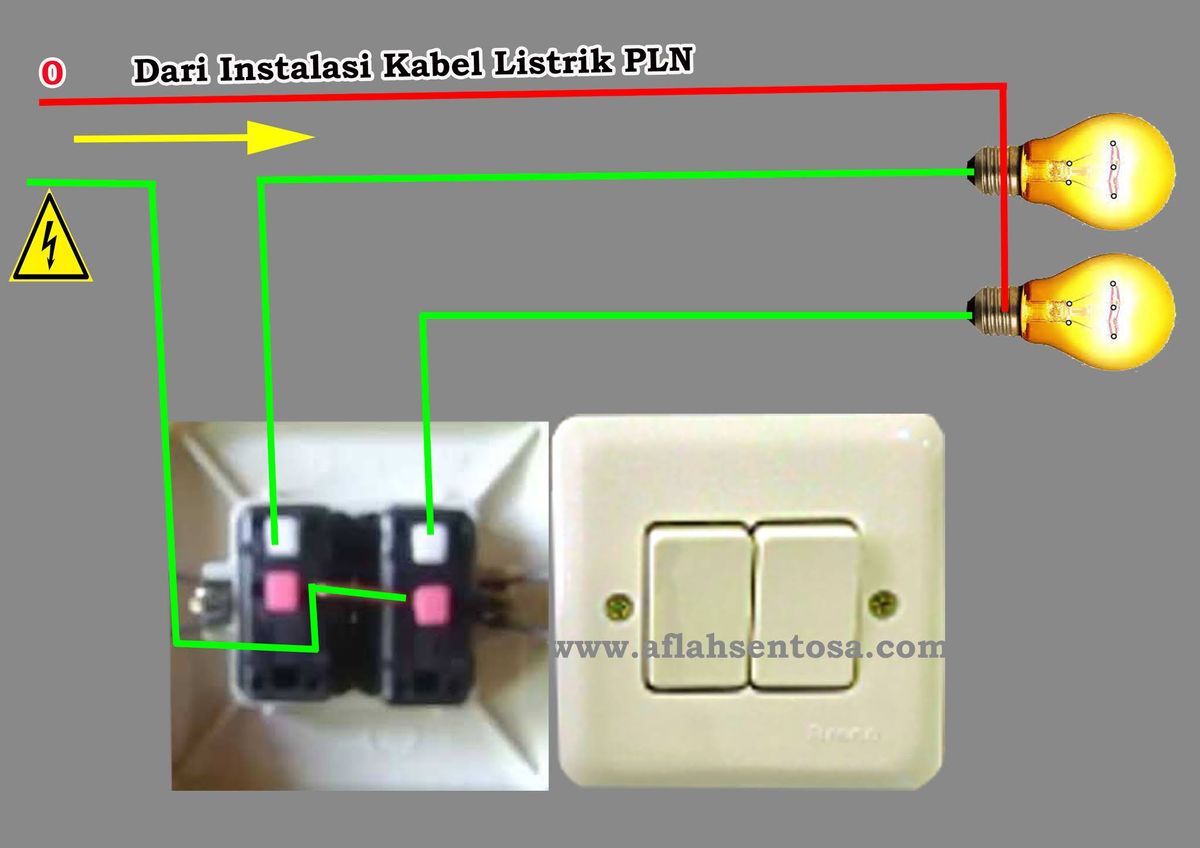

- Pasang Jumper pada Terminal Saklar: Saklar ganda memiliki dua terminal input yang harus dihubungkan. Potong seutas kabel pendek (jumper), lalu hubungkan terminal input pertama ke terminal input kedua pada unit saklar ganda tersebut. Langkah ini berfungsi untuk membagi arus fasa utama ke kedua tombol saklar.
- Hubungkan Kabel Arus Utama ke Terminal Input: Masukkan kabel fasa utama yang membawa setrum ke salah satu terminal input yang sudah dijumper tadi. Pastikan sekrup pengunci pada terminal dikencangkan dengan kuat menggunakan obeng agar kabel tidak longgar.
- Sambungkan Kabel Output Menuju Lampu: Ambil dua kabel fasa baru yang akan mengalirkan arus menuju masing-masing lampu. Masukkan kabel output lampu pertama ke terminal output tombol pertama, lalu masukkan kabel output lampu kedua ke terminal output tombol kedua.
- Rapikan Pemasangan Unit Saklar ke Dinding: Masukkan tumpukan kabel ke dalam kotak tanam (inbow doos) di dinding secara perlahan agar tidak ada kabel yang terjepit. Pasang sekrup pengikat rangka saklar ke dinding, lalu pasang penutup luar (plate) saklar ganda hingga terdengar bunyi klik.
Dari pengalaman saya menangani instalasi rumah tinggal, kerapian menekuk kabel di dalam kotak tanam sangat menentukan ketahanan saklar. Jangan menekuk kabel kawat tembaga terlalu patah karena dapat membuat lapisan isolasinya retak lambat laun.
Pertanyaan Warga Mengenai Cara Pasang Saklar Seri
Pertanyaan seperti "bagaimana cara memasang saklar ganda dan stop kontak" sering kali muncul ketika pemilik rumah ingin menambah titik colokan baru di dekat saklar lampu mereka. Secara teknis, penggabungan ini bisa dilakukan dengan mengambil jalur fasa utama dari saklar, namun stop kontak wajib mendapatkan kabel netral (nol) tambahan langsung dari jalur utama plafon.
Ingatlah bahwa cara pasang saklar seri murni hanya memutus jalur fasa (positif) saja dan tidak membutuhkan kabel netral yang terhubung langsung pada unit saklarnya. Menyambungkan kabel netral langsung ke terminal saklar lampu justru akan menyebabkan korsleting fatal saat saklar diubah ke posisi ON.
Jika Anda berencana memadukan pengaturan pencahayaan, saklar ganda juga dapat dikombinasikan dengan perangkat dimmer untuk mengatur tingkat intensitas cahaya ruangan. Penyesuaian ini sangat cocok diterapkan pada area ruang tamu atau kamar tidur utama yang membutuhkan fleksibilitas suasana pencahayaan.
Pengujian Akhir dan Pemeriksaan Keamanan Instalasi Listrik
Setelah seluruh komponen terpasang erat di posisinya, langkah berikutnya adalah melakukan pengujian fungsional secara bertahap. Naikkan kembali saklar MCB utama di kWh meter rumah Anda ke posisi ON untuk mengalirkan kembali arus listrik ke dalam jaringan domestik.
Tekan tombol saklar ganda yang pertama dan amati apakah lampu pertama menyala dengan normal tanpa adanya kedipan atau suara mendengung pada kotak saklar. Matikan tombol pertama, lalu uji tombol kedua untuk memastikan lampu kedua juga dapat menyala dan mati secara independen tanpa memengaruhi sirkuit lampu di sebelahnya.
Pemeriksaan fisik akhir dilakukan dengan menyentuh bagian permukaan luar penutup saklar setelah lampu dinyalakan selama beberapa menit. Pastikan tidak ada hawa panas yang terasa pada penutup plastik saklar, karena munculnya rasa hangat berlebih menandakan adanya kabel kendor atau ukuran kabel yang terlalu kecil di dalam terminal kuningan.
