Membuat as built drawing jalan yang akurat dan sesuai kondisi lapangan asli menjadi tahapan paling krusial sebelum melakukan serah terima proyek infrastruktur. Gambar rekaman akhir ini tidak hanya menjadi pelengkap administrasi, melainkan dokumen legalitas yang membuktikan bahwa kontraktor telah menyelesaikan pekerjaan sesuai spesifikasi.
Proses ini memerlukan ketelitian tinggi karena mencatat setiap perubahan yang terjadi selama masa konstruksi. Ketidaksesuaian sekecil apa pun antara gambar akhir dan kondisi nyata di lapangan berpotensi memicu masalah besar saat proses audit teknis dilakukan.
As built drawing jalan bertindak sebagai laporan final yang merekam seluruh geometri, dimensi, dan posisi struktur jalan setelah selesai dikerjakan. Dokumen ini menjadi acuan utama bagi pemilik proyek dan auditor untuk memverifikasi volume pekerjaan secara nyata.
Berdasarkan panduan dokumen dari binamarga.pu.go.id mengenai standar operasional prosedur pengajuan gambar rekaman akhir, kejelasan informasi dalam dokumen ini sangat krusial. Tanpa adanya gambar rekaman akhir yang valid, proses serah terima pertama atau Provisional Hand Over (PHO) tidak dapat terlaksana secara legal.
Selain untuk kebutuhan administrasi kelulusan proyek, dokumen ini memiliki fungsi jangka panjang yang sangat bernilai. Gambar ini mempermudah tim pemeliharaan di masa depan untuk melakukan perbaikan tanpa perlu menebak-nebak posisi pipa drainase atau lapisan perkerasan yang tertanam di bawah aspal.
Tahapan Sistematis Cara Membuat As Built Drawing Jalan
Pembuatan gambar rekaman akhir tidak bisa dilakukan hanya dengan menyalin gambar perencanaan awal begitu saja. Diperlukan serangkaian langkah validasi langsung dari lapangan agar data yang disajikan benar-benar akurat.
1. Pengumpulan Data Hasil Pengukuran Lapangan (As Built Survey)
Langkah pertama yang wajib dilakukan adalah melakukan pengukuran ulang secara menyeluruh terhadap hasil akhir konstruksi di lapangan. Tim surveyor akan menggunakan alat seperti Total Station atau GPS Geodetis untuk mengambil data koordinat aktual (X, Y, Z) dari jalan yang sudah terbangun.
Data yang diambil mencakup lebar perkerasan, kemiringan melintang (crossfall), elevasi permukaan tanah, posisi saluran drainase, hingga penempatan rambu jalan. Pengukuran ini memastikan semua perubahan dari rencana awal terdokumentasi dengan tepat.
2. Evaluasi Geometrik Terhadap Gambar Perencanaan (DED)
Setelah data survei lapangan terkumpul, langkah berikutnya adalah membandingkannya dengan gambar Detailed Engineering Design (DED). Menurut studi yang dipublikasikan oleh www.researchgate.net mengenai evaluasi geometrik jalan, perbedaan antara DED dan kondisi lapangan sering kali terjadi karena faktor kontur tanah atau kendala teknis tak terduga.
Perubahan geometrik jalan di lapangan harus tercatat secara mendetail pada as built drawing untuk menghindari sengketa volume pekerjaan saat audit.
Drafter harus mengidentifikasi setiap pergeseran koordinat, perubahan ketebalan aspal, atau modifikasi kemiringan lereng yang terjadi selama proses konstruksi berlangsung.
3. Proses Penggambaran Menggunakan Software CAD

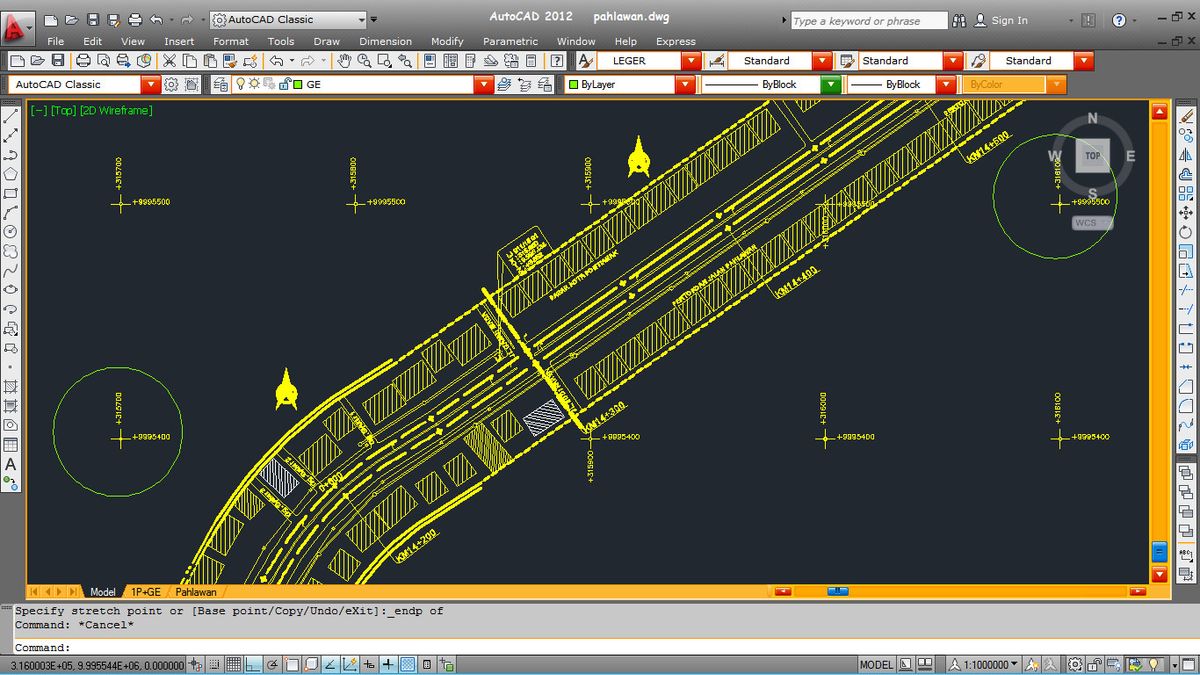

Data hasil survei terbaru kemudian diplot ke dalam perangkat lunak gambar teknik seperti AutoCAD atau AutoCAD Civil 3D. Drafter akan memperbarui gambar kerja (shop drawing) sebelumnya dan mengubah statusnya menjadi gambar rekaman akhir.
Setiap lembar gambar wajib dilengkapi dengan kop surat resmi yang mencantumkan nama proyek, nama kontraktor, nama konsultan pengawas, dan tanda tangan persetujuan. Pastikan notasi dan skala gambar yang digunakan mudah dibaca oleh pihak auditor.
Komponen Wajib dalam Gambar Rekaman Akhir Jalan
Sebuah dokumen as built drawing jalan dinyatakan lengkap jika memuat seluruh informasi teknis terperinci mengenai struktur yang telah dibangun. Komponen-komponen ini tidak boleh ada yang terlewat agar proses verifikasi berjalan lancar.
- Gambar Denah (Plan View): Menunjukkan rute jalan secara horizontal, koordinat titik ikat, posisi tikungan, dan batas-batas kepemilikan lahan di sekitar proyek.
- Gambar Potongan Memanjang (Longitudinal Section): Menampilkan elevasi permukaan jalan asli dibandingkan dengan elevasi rencana sepanjang rute jalan.
- Gambar Potongan Melintang (Cross Section): Memperlihatkan detail ketebalan lapisan perkerasan (base, sub-base, wearing course) serta kemiringan jalan dan saluran drainase.
- Detail Struktur Pendukung: Menyajikan gambar teknis terperinci mengenai dinding penahan tanah, box culvert, atau sistem perkuatan lereng yang dipasang.
Perbedaan Dokumen Teknis dalam Siklus Proyek Konstruksi
Banyak tenaga kerja baru di bidang konstruksi yang masih sering keliru dalam membedakan antara DED, shop drawing, dan as built drawing. Ketiganya memiliki peran dan fungsi yang sangat berbeda tergantung pada linimasa proyek berjalan.
Berdasarkan standar kompetensi kerja nasional yang dirilis oleh skkni-api.kemnaker.go.id, pemahaman terhadap fungsi masing-masing gambar kerja merupakan kualifikasi dasar bagi seorang drafter profesional. Berikut adalah tabel komparasi fungsional dari ketiga jenis dokumen tersebut.
| Karakteristik Dokumen | Detailed Engineering Design (DED) | Shop Drawing | As Built Drawing |
|---|---|---|---|
| Waktu Pembuatan | Sebelum Proyek Dimulai | Selama Masa Konstruksi | Setelah Konstruksi Selesai |
| Fungsi Utama | Panduan Lelang & Estimasi | Panduan Pekerjaan Lapangan | Rekaman Akhir & Audit |
| Akurasi Lapangan | Estimasi Rencana | Penyesuaian Teknis | 100% Sesuai Realita |
| Pembuat Dokumen | Konsultan Perencana | Kontraktor Utama | Kontraktor & Surveyor |
Tantangan dan Kekurangan dalam Penyusunan As Built Drawing
Meskipun terlihat sebagai proses akhir yang sederhana, penyusunan as built drawing jalan memiliki beberapa kelemahan dan tantangan tersendiri dalam implementasinya di industri konstruksi. Salah satu kekurangan utamanya adalah ketergantungan yang sangat tinggi pada kedisiplinan tim surveyor lapangan selama proyek berjalan.
Jika tim lapangan menunda pengambilan data koordinat hingga seluruh proyek selesai, struktur penting yang sudah tertimbun tanah atau beton seperti jaringan pipa bawah tanah sering kali luput dari pendataan. Akibatnya, gambar yang dihasilkan berisiko kurang akurat dan hanya mengandalkan ingatan atau estimasi semata.
Proses revisi yang berulang antara kontraktor dan konsultan pengawas juga kerap memakan waktu yang lama. Hal ini berpotensi menghambat proses pencairan dana termin terakhir bagi pihak kontraktor karena dokumen administrasi yang belum dinyatakan bersih atau clean.
Verifikasi Akhir Sebelum Pengajuan Dokumen ke Pemilik Proyek
Sebelum menyerahkan bundel dokumen as built drawing jalan kepada pemilik proyek atau instansi terkait seperti Bina Marga, pemeriksaan mandiri secara ketat wajib dilakukan oleh internal kontraktor. Pastikan seluruh dimensi yang tertera di gambar sudah sinkron dengan volume aktual di lapangan.
Setiap perubahan dari gambar rencana harus memiliki justifikasi teknis yang disetujui melalui dokumen Change Order (CO) atau Adendum Kontrak. Keselarasan data administratif ini akan memudahkan proses audit teknis dan mempercepat keluarnya sertifikat serah terima pekerjaan.
