Membuat charger HP sendiri menggunakan komponen mekanis seperti trafo bekas merupakan solusi alternatif yang sangat memuaskan bagi para pencinta elektronika maupun pengguna yang ingin menghemat biaya. Metode ini terbukti efektif untuk menghasilkan perangkat pengisi daya mandiri yang stabil. Banyak orang mencari tahu bagaimana cara membuat charger hp pakai trafo bekas karena komponen ini sangat mudah ditemukan pada perangkat elektronik rumah tangga yang sudah tidak terpakai lagi.
Dengan memahami prinsip dasar penurunan tegangan dan penyearahan arus, Anda dapat merakit pengisi daya yang aman untuk gawai kesayangan Anda.
Sebelum melangkah pada proses penyolderan, Anda harus menyiapkan beberapa komponen elektronika dasar yang krusial agar tegangan listrik yang dihasilkan tidak merusak sirkuit ponsel. Dari pengalaman saya menangani berbagai proyek DIY, kesalahan pemilihan komponen penstabil sering kali menjadi penyebab utama kegagalan pengisian daya.
Sistem ini mengandalkan komponen semikonduktor sederhana untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC) yang stabil. Berikut adalah daftar prasyarat komponen dasar charger gawai yang wajib Anda siapkan:
- Trafo (Transformator): Gunakan tipe engkel/nol atau CT dengan kapasitas minimal 1A. Anda juga bisa memakai varian 2A, 3A, atau 5A tergantung ketersediaan.
- Dioda Bridge: Berfungsi utama untuk mengubah arus AC dari trafo menjadi arus DC.
- IC Regulator 7805: Komponen wajib yang bertugas menurunkan sekaligus mengunci tegangan input menjadi stabil di angka 5 Volt.
- Capasitor / Elco: Berfungsi sebagai penyeimbang dan penstabil muatan elektron agar arus tidak bergelombang.
- Kabel USB Hub / Port Female: Jalur output akhir untuk menghubungkan rangkaian ke kabel charger HP Anda.
Spesifikasi Kelistrikan Rangkaian Charger
Memahami parameter batasan tegangan sangat penting agar komponen tidak mengalami over-heat saat dioperasikan dalam waktu lama. Berdasarkan cetak biru elektronika yang umum digunakan, input tegangan yang masuk dari trafo menuju rangkaian regulator disarankan bernilai 9V atau 12V, dan tidak boleh lebih dari 12V agar IC 7805 tidak bekerja terlalu keras. Untuk elco penyeimbang, ukuran minimum kapasitasnya tidak boleh di bawah 1000uf/50v.
Pilihan nilai yang jauh lebih baik untuk meredam riak arus meliputi 2200uf/50v, 3300uf/50v, atau 4700uf/50v.
Meskipun output tegangan ideal dari IC regulator 7805 adalah stabil di 5V, realisasinya di lapangan sering menghasilkan tegangan sekitar 4,8V hingga 5V. Toleransi penurunan ini masih sangat aman dan sesuai dengan standar input sebagian besar baterai smartphone modern. Berikut adalah tabel acuan spesifikasi kelistrikan yang dihasilkan oleh rakitan ini:
| Parameter Kelistrikan | Nilai Batas Minimum | Nilai Rekomendasi Optimal |
|---|---|---|
| Tegangan Input Trafo | 9 Volt | 12 Volt |
| Kapasitas Arus Trafo | 1 Ampere | 3 Ampere |
| Kapasitas Elco | 1000uf/50v | 4700uf/50v |
| Tegangan Output IC | 4,8 Volt | 5 Volt |

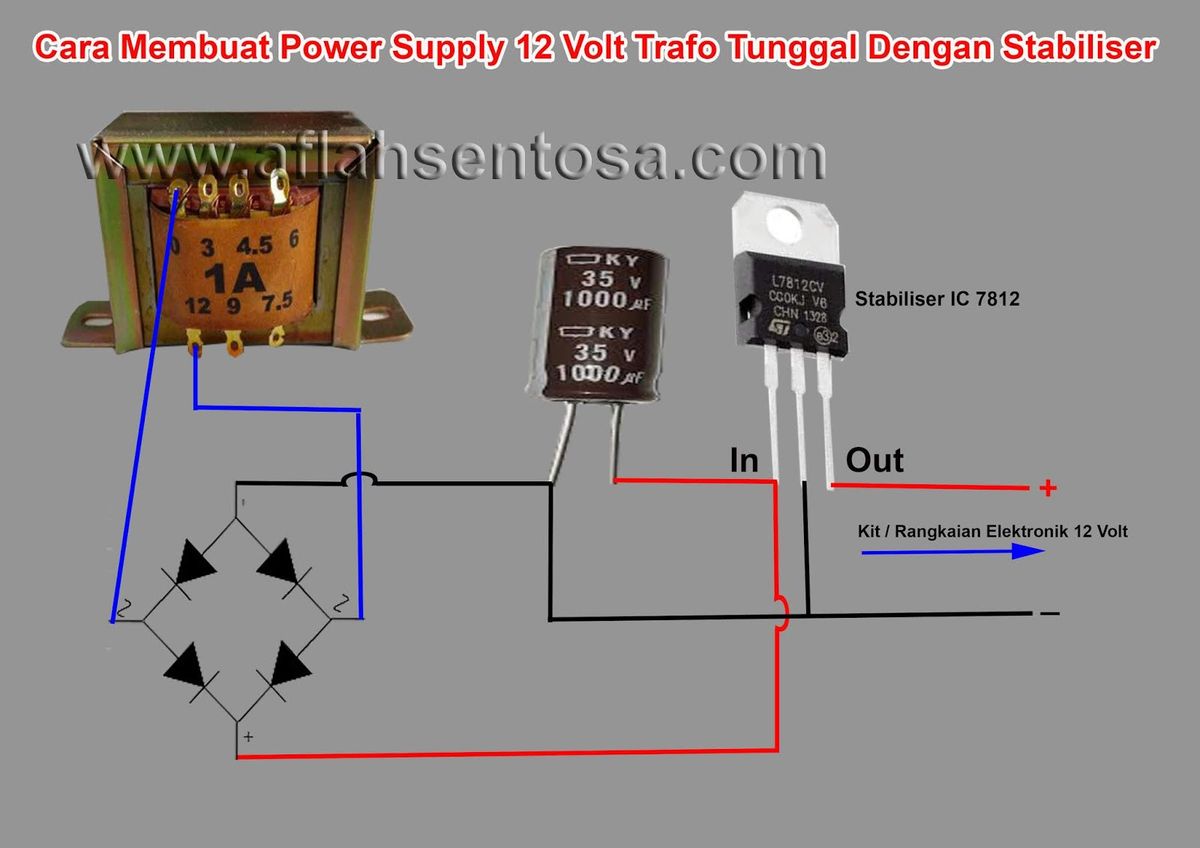

Langkah-Langkah Merakit Sesuai Skema Charger HP dari Trafo 1A
Proses perakitan harus dilakukan secara berurutan guna menghindari korsleting pada jalur papan sirkuit.
Pastikan posisi kaki-kaki komponen tidak terbalik, terutama pada elco dan dioda yang memiliki kutub positif dan negatif spesifik. Dalam kasus yang sering saya temui di bengkel kerja, pemasangan elco yang terbalik bisa berakibat fatal hingga komponen tersebut meletup.
Ikuti urutan instruksi pembuatan berikut ini secara saksama:
- Sambungkan pin output 0V dan 9V/12V dari trafo bekas ke pin input AC pada Dioda Bridge menggunakan kabel jumper.
- Hubungkan kaki positif (+) Dioda Bridge ke kaki nomor 1 (Input) pada IC Regulator 7805.
- Pasang kaki positif Elco (biasanya kaki yang lebih panjang) ke kaki nomor 1 IC 7805, lalu kaki negatif Elco ke kaki nomor 2 (Ground) IC 7805.
- Sambungkan kaki negatif (-) dari Dioda Bridge langsung ke kaki nomor 2 (Ground) IC 7805 sebagai jalur massa bersama.
- Solder kaki nomor 3 (Output) IC 7805 ke jalur positif (+) pada port USB female atau kabel charger HP Anda.
- Terakhir, sambungkan kaki nomor 2 (Ground) IC 7805 ke jalur negatif (-) pada port USB tersebut.
Setelah semua komponen tersolder dengan rapi, lakukan pengujian tegangan menggunakan multitester sebelum menghubungkannya langsung ke ponsel Anda.
Pastikan jarum atau angka digital menunjukkan nilai di kisaran 5 Volt untuk menjamin keamanan sirkuit daya gawai.
Alternatif Implementasi: Bagaimana Cara Pasang Charger HP di Motor?
Prinsip rangkaian penurunan tegangan menggunakan IC 7805 ini tidak hanya terbatas pada trafo rumah tangga, melainkan sangat aplikatif untuk kelistrikan kendaraan roda dua. Banyak pengendara aktif bertanya mengenai "bagaimana cara pasang charger hp di motor?" untuk mendukung mobilitas harian mereka. Pada ekosistem kendaraan, Anda tidak memerlukan trafo lagi karena sumber listrik utamanya sudah berupa arus DC dari aki motor yang bertegangan 12 Volt.
Kesalahan umum yang saya lihat adalah langsung menghubungkan port USB ke aki tanpa melewati IC regulator.
Hal tersebut langsung membakar sirkuit HP seketika karena tegangan aki terlalu besar. Untuk pemasangan di motor, Anda cukup mengambil jalur positif dari kunci kontak (bukan langsung dari aki agar tidak menguras daya saat motor mati) menuju kaki input IC 7805. Jangan lupa untuk memasang elco penyeimbang berukuran 2200uf/50v untuk meredam lonjakan arus saat mesin motor digas pada RPM tinggi.
Hasil output rakitan charger sepeda motor ini akan menghasilkan arus listrik DC bertegangan 5 Volt dengan arus 1-3 Ampere.
Kapasitas arus sebesar ini sudah sangat mumpuni untuk mengisi daya baterai dengan durasi yang relatif cepat dan stabil selama perjalanan jauh.
Aspek Keamanan dan Kompatibilitas Perangkat Modern
Mengingat perkembangan teknologi gawai yang sangat masif, protokol pengisian daya juga mengalami banyak penyesuaian dari sisi software maupun hardware eksternal. Sebagai contoh, inovasi teknologi dan fitur bertenaga kecerdasan buatan (AI) menjadi fokus utama pada lini HP vivo terbaru sepanjang tahun 2026.
Sistem AI pada ponsel modern umumnya memiliki kemampuan mendeteksi kualitas arus dan keaslian kabel yang terhubung demi proteksi internal. Saat menggunakan charger hasil rakitan trafo mandiri ini, pastikan kualitas kabel data USB yang Anda gunakan memiliki hambatan rendah. Rangkaian berbasis IC 7805 ini menyalurkan daya secara linear, sehingga ponsel pintar akan mendeteksinya sebagai pengisian daya standar yang aman tanpa memicu peringatan malfungsi dari sistem proteksi AI perangkat.
Keandalan trafo engkel dalam mengisolasi arus bocor dari jala-jala listrik PLN juga menjadi nilai tambah tersendiri bagi keamanan sirkuit ponsel Anda.
Menggunakan trafo dengan kapasitas ampere yang lebih besar seperti 3A atau 5A sangat direkomendasikan jika Anda berencana membuat multi-port charger untuk mengisi daya beberapa HP sekaligus tanpa mengalami penurunan tegangan yang drastis.
